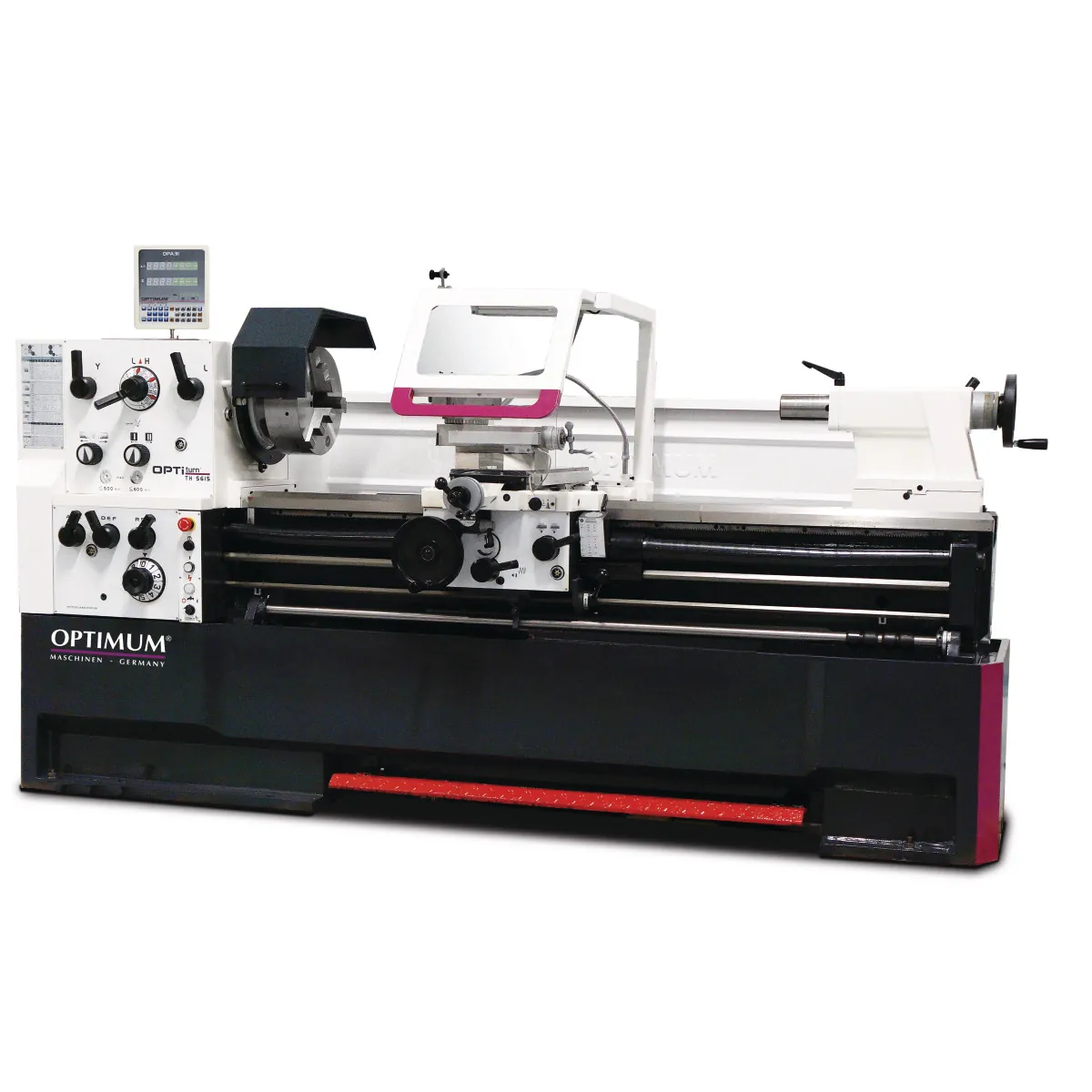

Струг за метал Optimum OPTIturn TH 5620D, 400 V

Каталожен № 3462170Универсални стругове

Дължина (прибл.): 3450 мм
Ширина/дълбочина (прибл.): 1150 мм
Височина (прибл.): 1650 мм
Нето тегло (прибл.): 2560 кг
Височина на центрите: 280 мм
Разстояние между центрите: 1910 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Официален вносител на Stürmer Maschinen
Гаранционен и извънгаранционен сервиз
Доставка с Еконт до адрес или офис
Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)	3450 мм
Ширина/дълбочина (прибл.)	1150 мм
Височина (прибл.)	1650 мм
Нето тегло (прибл.)	2560 кг

Работна зона
Височина на центрите	280 мм
Разстояние между центрите	1910 мм
Макс. диаметър на обработка над леглото	560 мм
Диаметър на струговане в изреза на леглото	790 мм
Макс. диаметър на обработка над супорта	355 мм
Дължина на струговане в изреза на леглото	170 мм
Ширина на леглото	350 мм

Оборудване

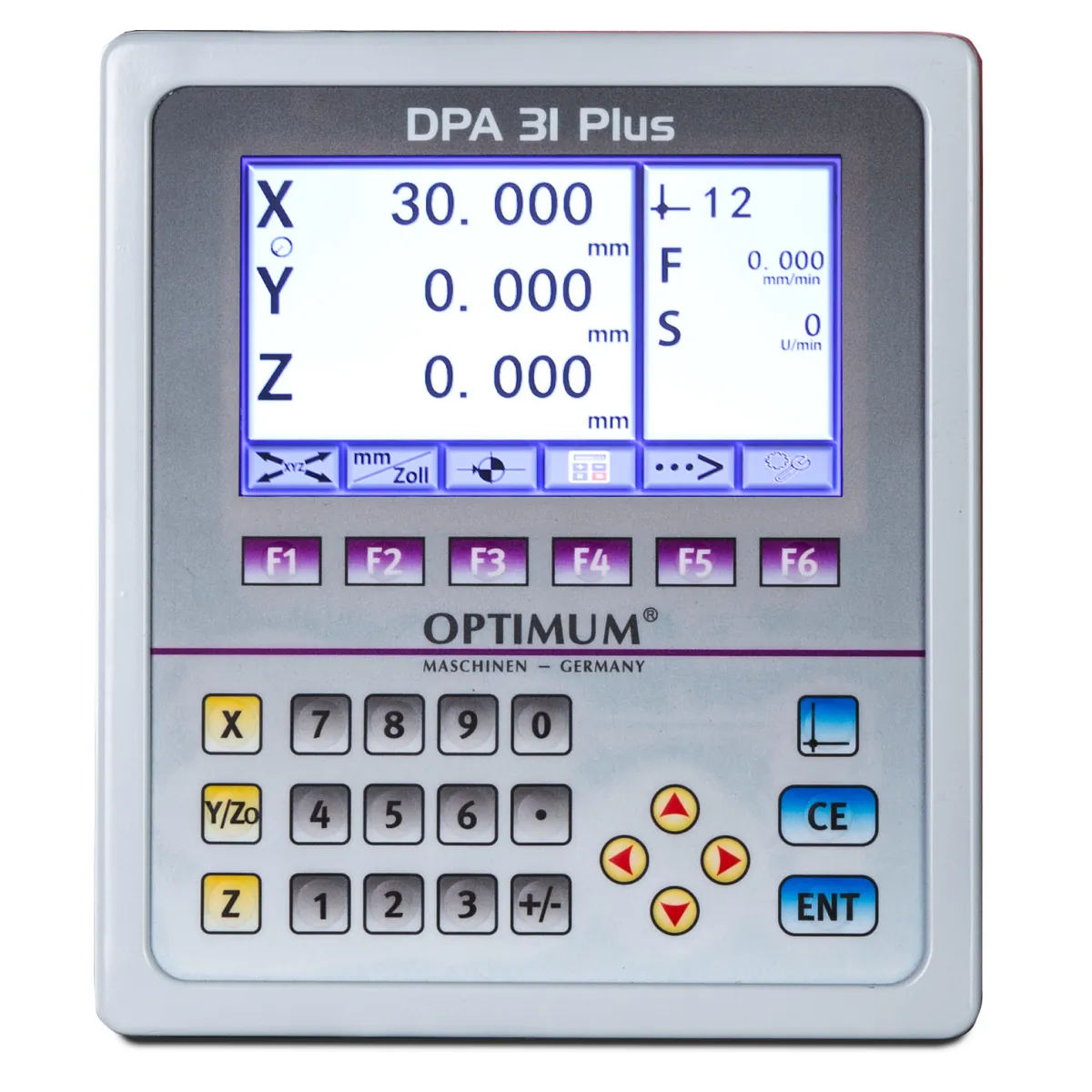

Цифрова индикация	DPA 31 Plus

Обороти
Брой скорости	12
Диапазон на оборотите	25 – 1600 об/мин

Електрически данни
Мощност на главния двигател	7,5 kW
Захранващо напрежение	400 V
Честота	50 Hz
Обща мощност	8,5 kW

Охлаждаща система
Мощност на помпата за охлаждаща течност	125 W

Шпиндел
Захват на шпиндела	Camlock DIN ISO 702-2 № 8
Отвор на шпиндела	80 мм
Макс. височина на ножа в държача	25 мм
Конус на шпиндела	MT 7

Задно седло
Конус на задното седло	MK 5
Ход на пинолата на задното седло	180 мм
Диаметър на пинолата на задното седло	75 мм

Резби
Метрични резби	0,2 – 14 мм/об
Брой метрични резби	47
Цолови резби	112 – 2 нишки/1"
Брой цолови резби	60
Диаметрални стъпки (DP)	4 – 112 DPI
Брой диаметрални стъпки	50
Модулни резби	0,1 – 7 мм/об
Брой модулни резби	34

Ходове
Ход на горната шейна	130 мм
Ход на напречната шейна	316 мм
Ход на надлъжната шейна	1710 мм

Подаване
Диапазон на надлъжното подаване	0,059 – 1,646 мм/об
Брой надлъжни подавания	35
Диапазон на напречното подаване	0,020 – 0,573 мм/об
Брой напречни подавания	35

Окомплектовка
TH 5615D – TH 5630D	редукционна втулка MK 7 / MK 5
TH 5620V	редукционна втулка Ø 113 мм / MK 5

Особености

Закален и шлифован водач по ос Z
Гарантирано биене на носа на шпиндела ≤ 0,015 мм
Захват на шпиндела Camlock DIN ISO 702-2 № 8
Покритие на водещия винт
Прецизно обработена шейна
Всички водачи се регулират с клинове
Въртенето надясно/наляво се превключва на надлъжната шейна с превключващ вал
Двуканална електроника за безопасност
Централно мазане на надлъжната шейна
Обхват на завъртане на горната шейна ± 90°
Главният шпиндел работи в маслена баня
Валовете и колелата работят в маслена баня
Тихи зъбни колела — закалени, шлифовани, на 2 регулируеми прецизни конусни ролкови лагера
Превключвател с изчислен жизнен цикъл, изпитан по EN ISO 13849
Ръчни маховици с регулируема фина скала 0,04 / 0,02 мм
Предпазни маховици с изключване по EN 23125 по осите X и Z
Зъбните колела и валовете са закалени и шлифовани, работят в маслена баня на прецизни лагери
Прегледен лост за превключване на скоростите на подаване
Затворена бързоходна скоростна кутия за подаване

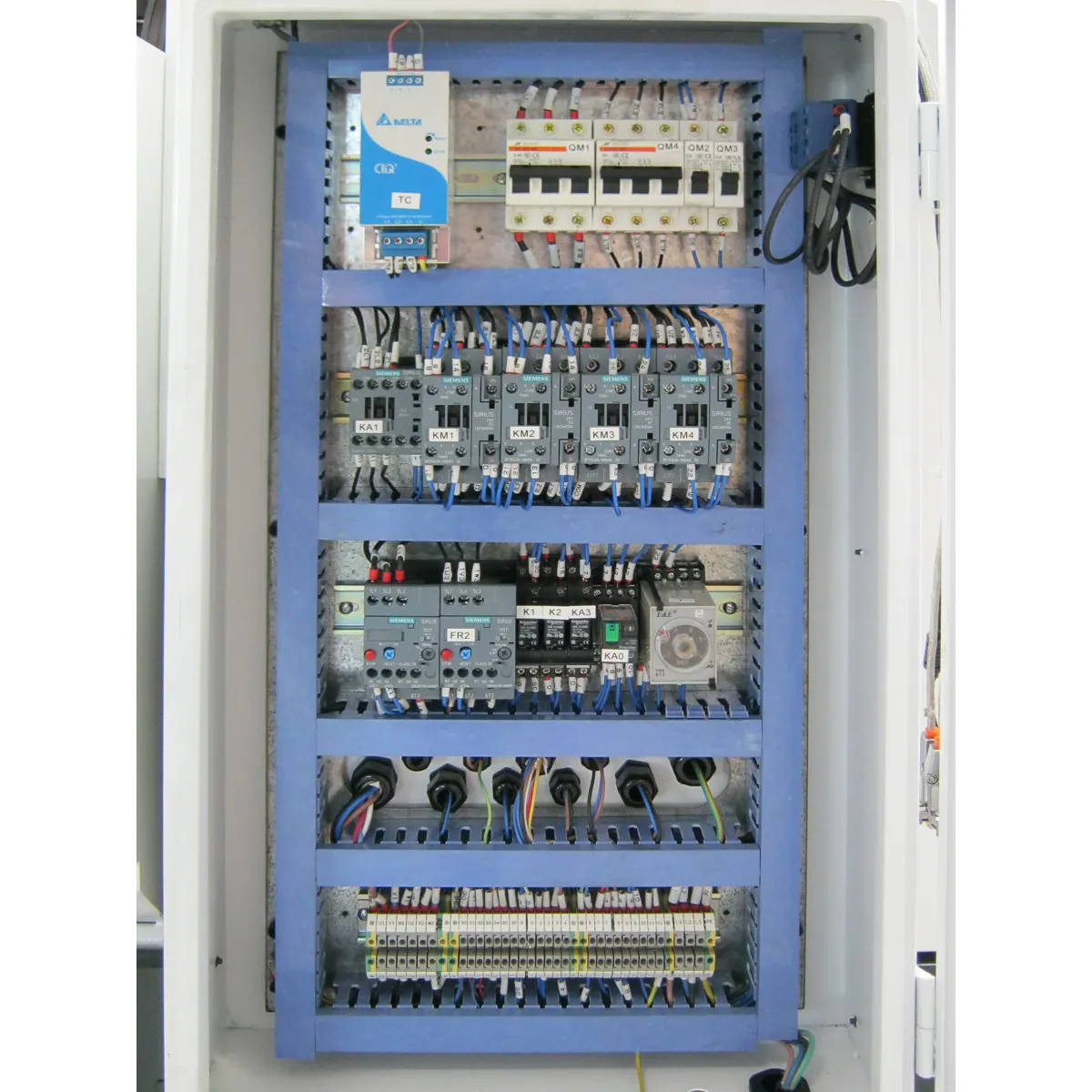

Ударен бутон за аварийно спиране, защитен прекъсвач на двигателя, заключващ се главен прекъсвач
Аварийно спиране с крак
Задното седло се измества на ± 10 мм за конусно струговане
Пинола на задното седло и маховик с регулируема фина скала 0,025 мм. Бързо, лесно преместване без инструменти със затягащ лост
Кабелна верига за щадящо водене на кабелите и маркучите
Силно оребрено призматично легло от сив чугун, индукционно закалено и прецизно шлифовано
Охлаждане с отделен резервоар с индикатор за нивото и маслоотделител; лесно и пълно изпразване и почистване съгласно DIN
Регулируема скала на резбоуказателя

Окомплектовка

Проход на неподвижния люнет макс. Ø 165 мм
Проход на подвижния люнет макс. Ø 95 мм

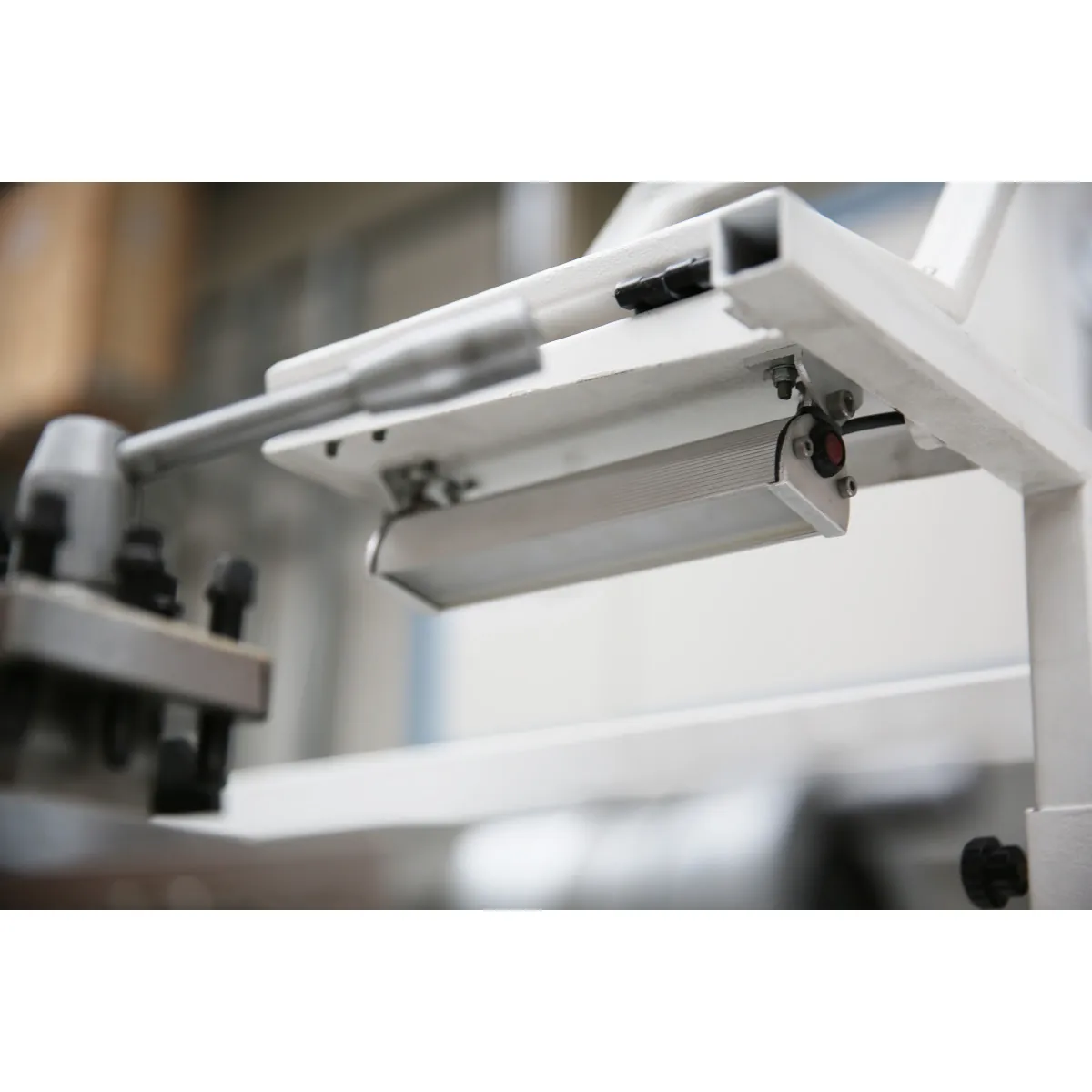

LED осветление на машината
Неподвижен център MK 5
Неподвижен и въртящ се център MK 5

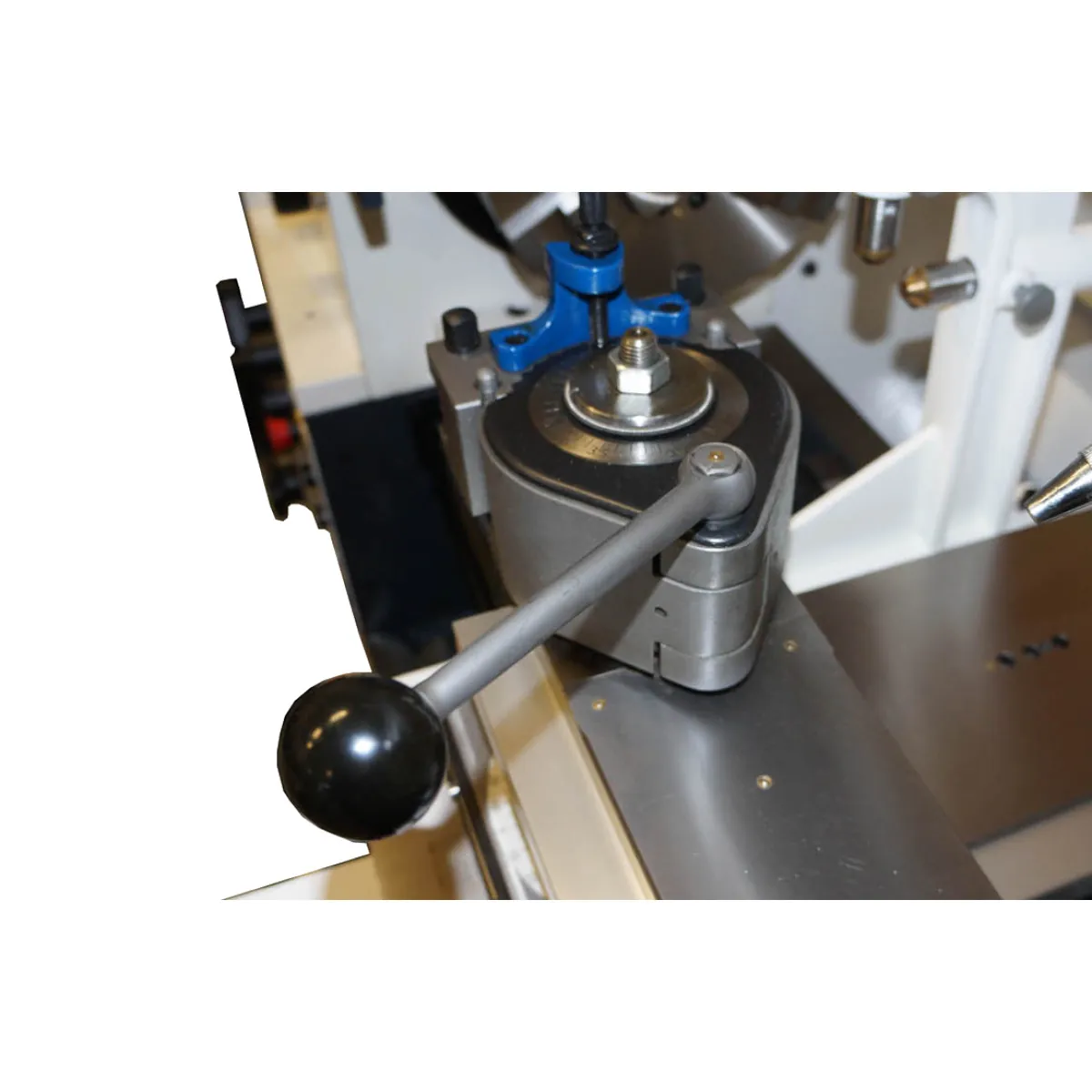

Бързосменен ножодържач 7-C
Ножодържач 32 x 150 тип D за квадратни длета
Шаблон за резби
Първоначално пълнене на машината с качествено масло
Комплект сменяеми зъбни колела
Инструменти за обслужване

Тежка машина — гъвкава, точна и икономична. С цифрова индикация DPA 31 Plus и бързосменен ножодържач.
