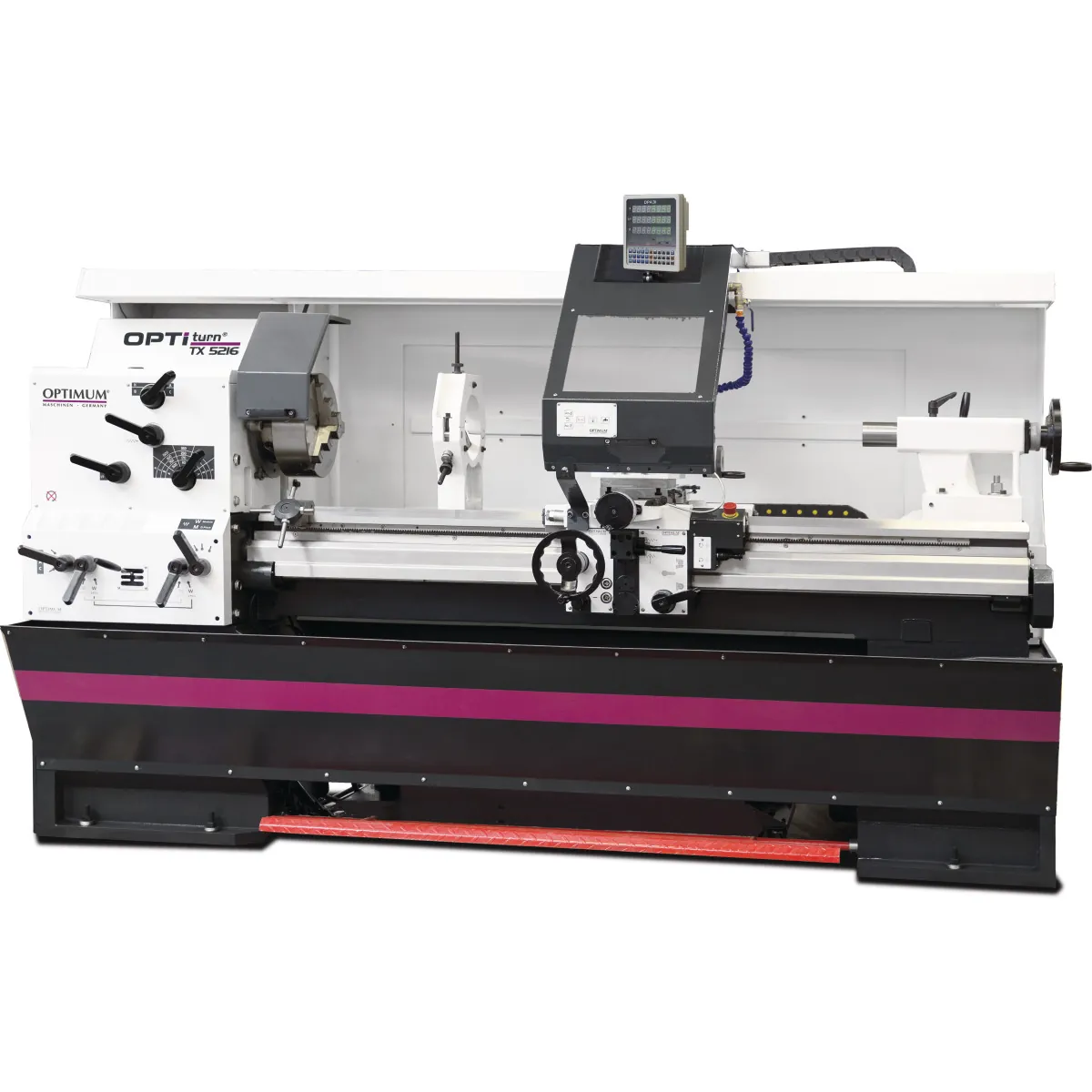

Струг за метал Optimum OPTIturn TX 5216 - DPA 32-3, 400 V

Каталожен № 3432442Универсални стругове

Дължина (прибл.): 3016 мм
Ширина/дълбочина (прибл.): 1270 мм
Височина (прибл.): 2217 мм
Нето тегло (прибл.): 2470 кг
Височина на центрите: 260 мм
Разстояние между центрите: 1600 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Официален вносител на Stürmer Maschinen
Гаранционен и извънгаранционен сервиз
Доставка с Еконт до адрес или офис
Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)	3016 мм
Ширина/дълбочина (прибл.)	1270 мм
Височина (прибл.)	2217 мм
Нето тегло (прибл.)	2470 кг

Работна зона
Височина на центрите	260 мм
Разстояние между центрите	1600 мм
Макс. диаметър на обработка над леглото	520 мм
Макс. диаметър на обработка над супорта	324 мм
Дължина на струговане в изреза на леглото	780 мм
Ширина на леглото	350 мм

Оборудване

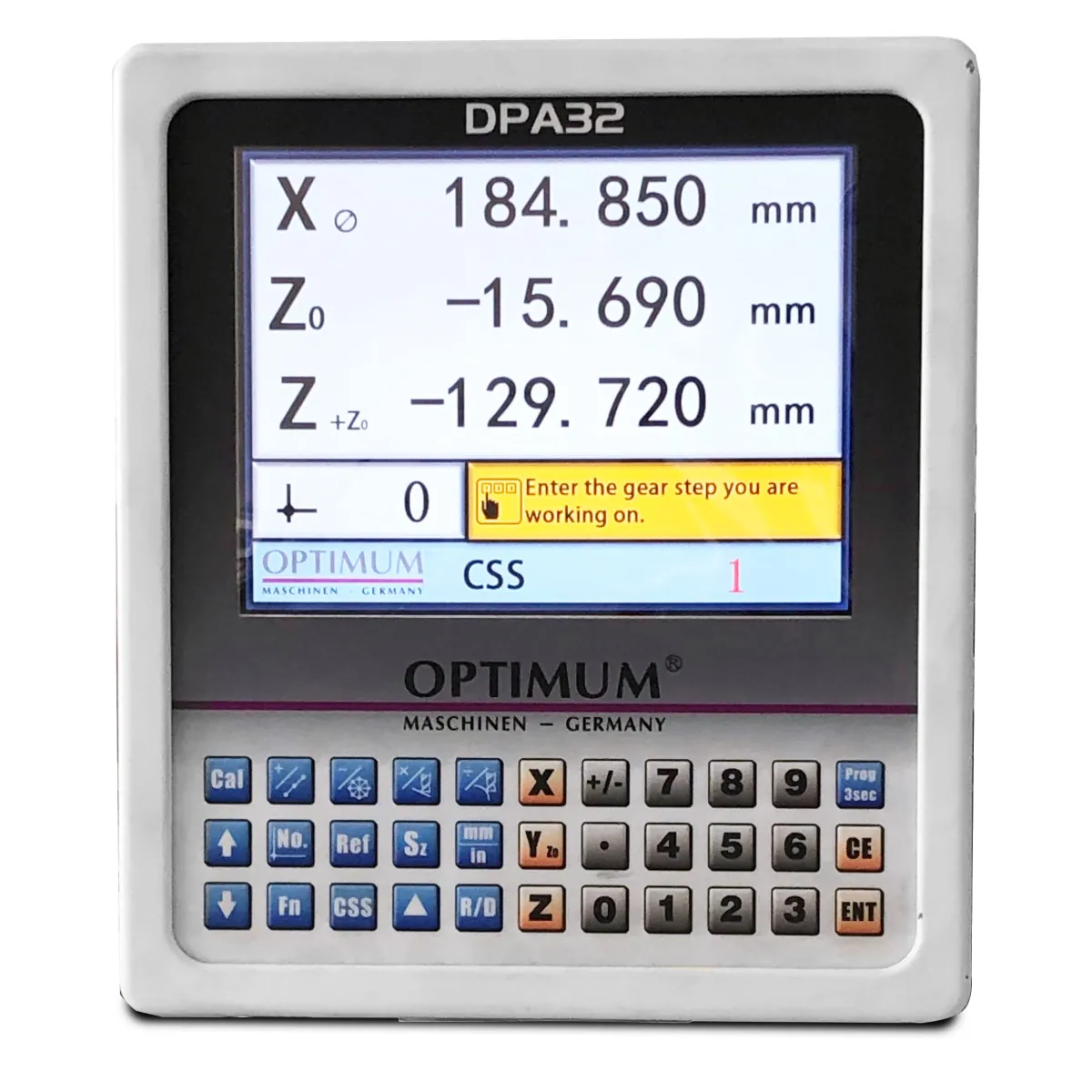

Цифрова индикация	DPA 32

Обороти
Брой скорости	12
Диапазон на оборотите	30 – 1500 об/мин

Електрически данни
Мощност на главния двигател	5,5 kW
Захранващо напрежение	400 V
Честота	50 Hz
Обща мощност	6,1 kW

Охлаждаща система
Мощност на помпата за охлаждаща течност	100 W

Шпиндел
Захват на шпиндела	Camlock DIN ISO 702-2 № 8
Отвор на шпиндела	80 мм
Конус на шпиндела	MT 7

Задно седло
Конус на задното седло	MT5
Ход на пинолата на задното седло	180 мм
Диаметър на пинолата на задното седло	72 мм

Резби
Метрични резби	0,5 - 15 мм/об
Брой метрични резби	55
Цолови резби	60 – 2 нишки/1"
Брой цолови резби	55
Диаметрални стъпки (DP)	120 – 4 нишки/π
Брой диаметрални стъпки	55
Модулни резби	0,25 – 7,5 мм x π
Брой модулни резби	55

Ходове
Ход на горната шейна	170 мм
Ход на напречната шейна	350 мм
Ход на надлъжната шейна	1400 мм

Подаване
Диапазон на надлъжното подаване	0,05 – 1,5 мм/об
Брой надлъжни подавания	55
Диапазон на напречното подаване	0,025 – 0,75 мм/об
Брой напречни подавания	55

Особености

Легло от силно оребрен чугун
Основа на машината от едно парче стомана
Висока твърдост на корпуса на шпинделната глава благодарение на силно оребрената отливка 25GG
Прецизно обработена шейна
Валовете са на иглени лагери, всички компоненти се смазват в маслена баня
Закалени и прецизно шлифовани водачи на леглото

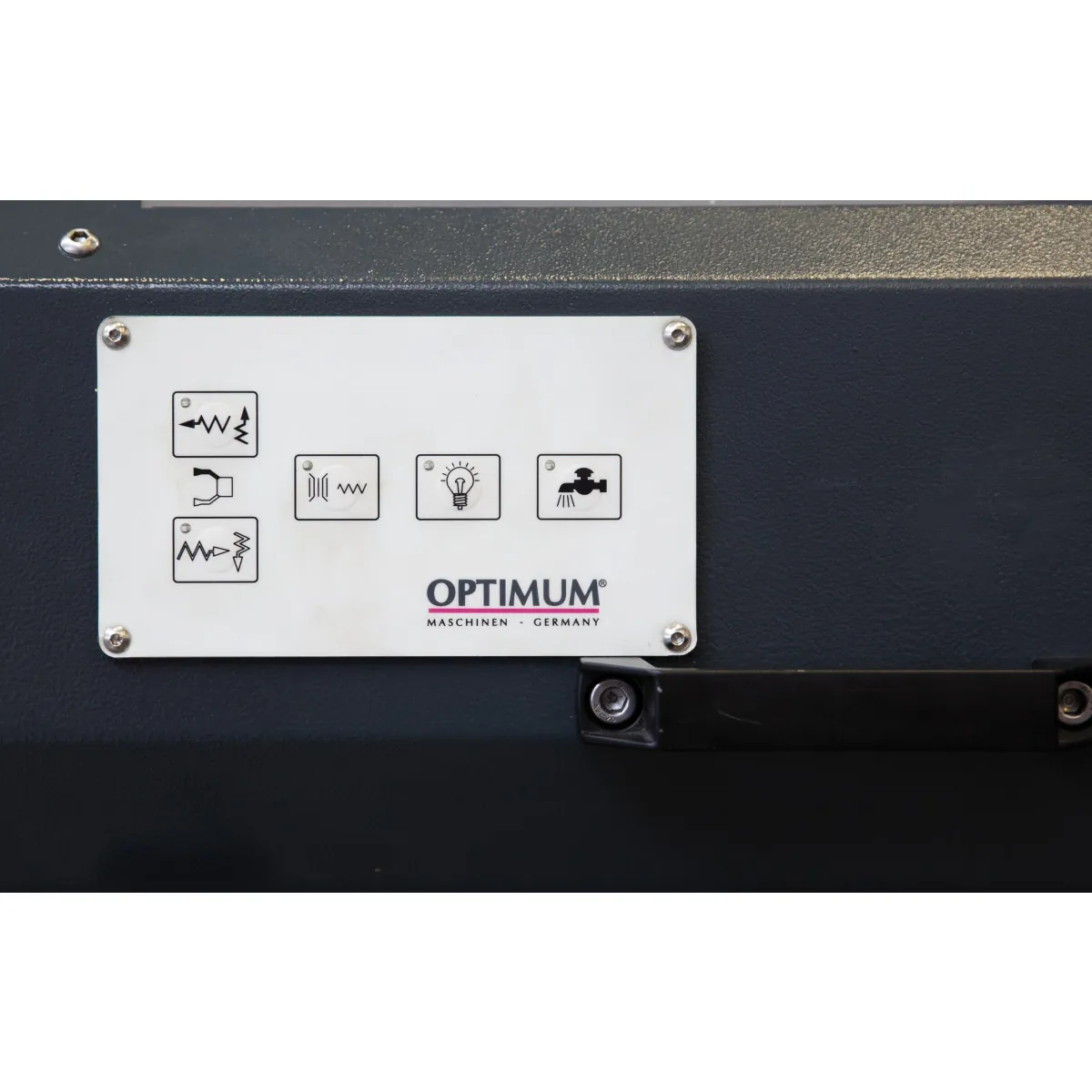

Всички електронни органи за управление са на едно място
Всички зъбни колела на скоростната кутия за подаване са от закалена стомана
Ръчните маховици се изключват при автоматичния ход и са изпитани по EN 23125
Двуканална електроника за безопасност
Превключвател с изчислен жизнен цикъл, изпитан по EN ISO 13849
Пълно покритие на водещия и тегловния винт
Осветява цялата работна зона
Закаленият и шлифован шпиндел осигурява голяма точност и дълъг живот
Голямото отнемане на материал при грубо струговане не е проблем благодарение на високия капацитет на рязане
Заключващият се предпазител от стружки се движи с надлъжната шейна, има вграден индикатор на позицията и маркуч за охлаждане, мести се на ръка
Лесно сваляем заден панел за сервиз
Не са нужни сменяеми зъбни колела
С предпазно устройство, което не позволява едновременно включване на нарязването на резба и подаването
Двигател с електронна спирачка
Електронно изключване на подаването по ос Z
Електрическо изключване по позиция с четирипозиционен ограничител
Охлаждане с отделен резервоар с индикатор за нивото и маслоотделител; лесно и пълно изпразване и почистване съгласно DIN
Стандартно с трикулачков патронник
Голям отвор на шпиндела
Отговаря на най-високите изисквания към техническото оборудване и точността

Окомплектовка

Трикулачкови патронници
Редукционна втулка MK 7 / MK 5
Неподвижен център MK 5, дълъг
Неподвижен център MK 5, къс

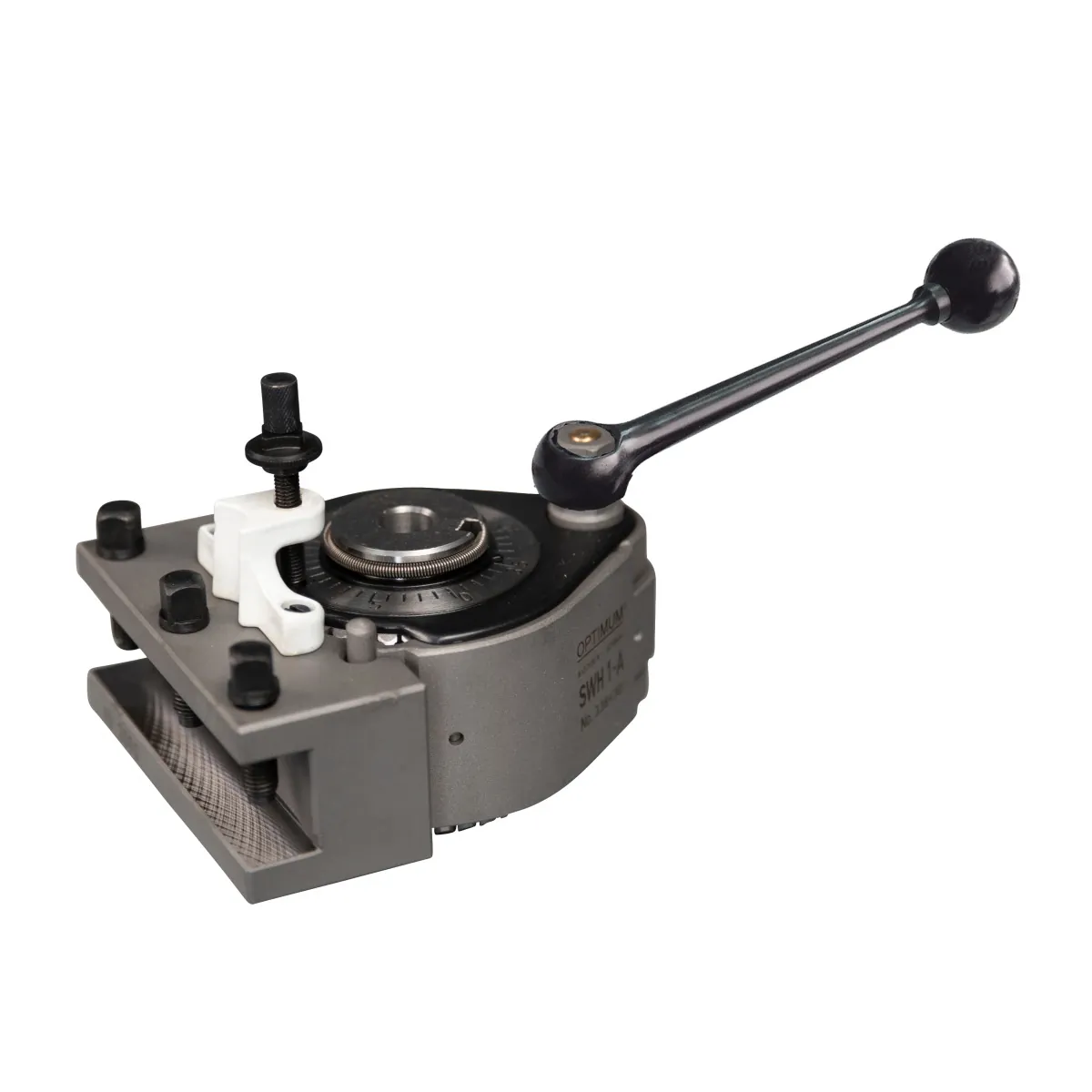

Бързосменен ножодържач SWH 7-C (TX 5216)
Бързосменен ножодържач SWH 7-C (TX 6222)
Ножодържач 25 x 120 тип D за квадратни длета
Инструменти за обслужване

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка с Еконт

Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
Неналични продукти: срокът за доставка е между 7 и 12 работни дни, освен ако не бъде уточнено друго от наш служител.
Цената на доставката зависи от теглото и обема на пратката, дестинацията и избрания метод.

Тегло за доставка: 2470 кг
Габарити: 2020 x 1120 x 1860 мм

Условия за доставка

Гаранция

„Гаранционният срок за всички физически лица е 24 месеца, а за всички юридически лица е 12 месеца, освен ако не е упоменато друго в описанието на продукта.“

Promash предоставя гаранция съгласно условията на производителя.

Често задавани въпроси

Сервиз и консултация

Гаранционен и извънгаранционен сервиз. Технически експерти на ваше разположение за избор на машина, пускане в експлоатация и обучение.

Обади се: +359 882 477 388

Аксесоари за тази машина

Оригиналните аксесоари и опции на Stürmer за „Струг за метал Optimum OPTIturn TX 5216 - DPA 32-3, 400 V“ — добавете ги към поръчката заедно с машината.
