Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

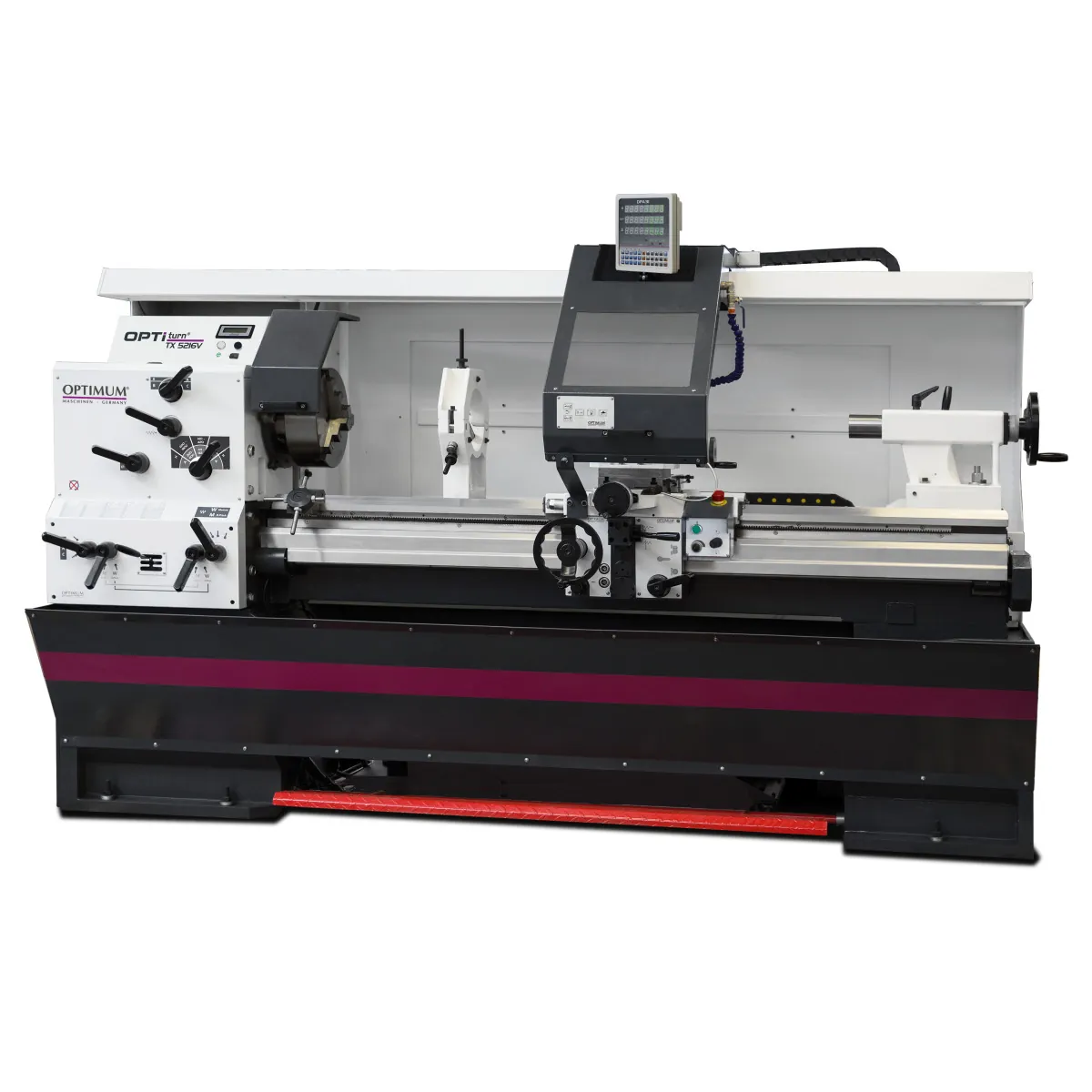

Струг за метал Optimum OPTIturn TX 5216V DPA32-3, 400 V

Каталожен № 3432447Универсални стругове

Дължина (прибл.)
2925 мм
Ширина/дълбочина (прибл.)
1195 мм
Височина (прибл.)
1930 мм
Нето тегло (прибл.)
2470 кг
Височина на центрите
260 мм
Разстояние между центрите
1600 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)2925 мм
Ширина/дълбочина (прибл.)1195 мм
Височина (прибл.)1930 мм
Нето тегло (прибл.)2470 кг
Работна зона
Височина на центрите260 мм
Разстояние между центрите1600 мм
Макс. диаметър на обработка над леглото520 мм
Макс. диаметър на обработка над супорта324 мм
Ширина на леглото350 мм
Оборудване

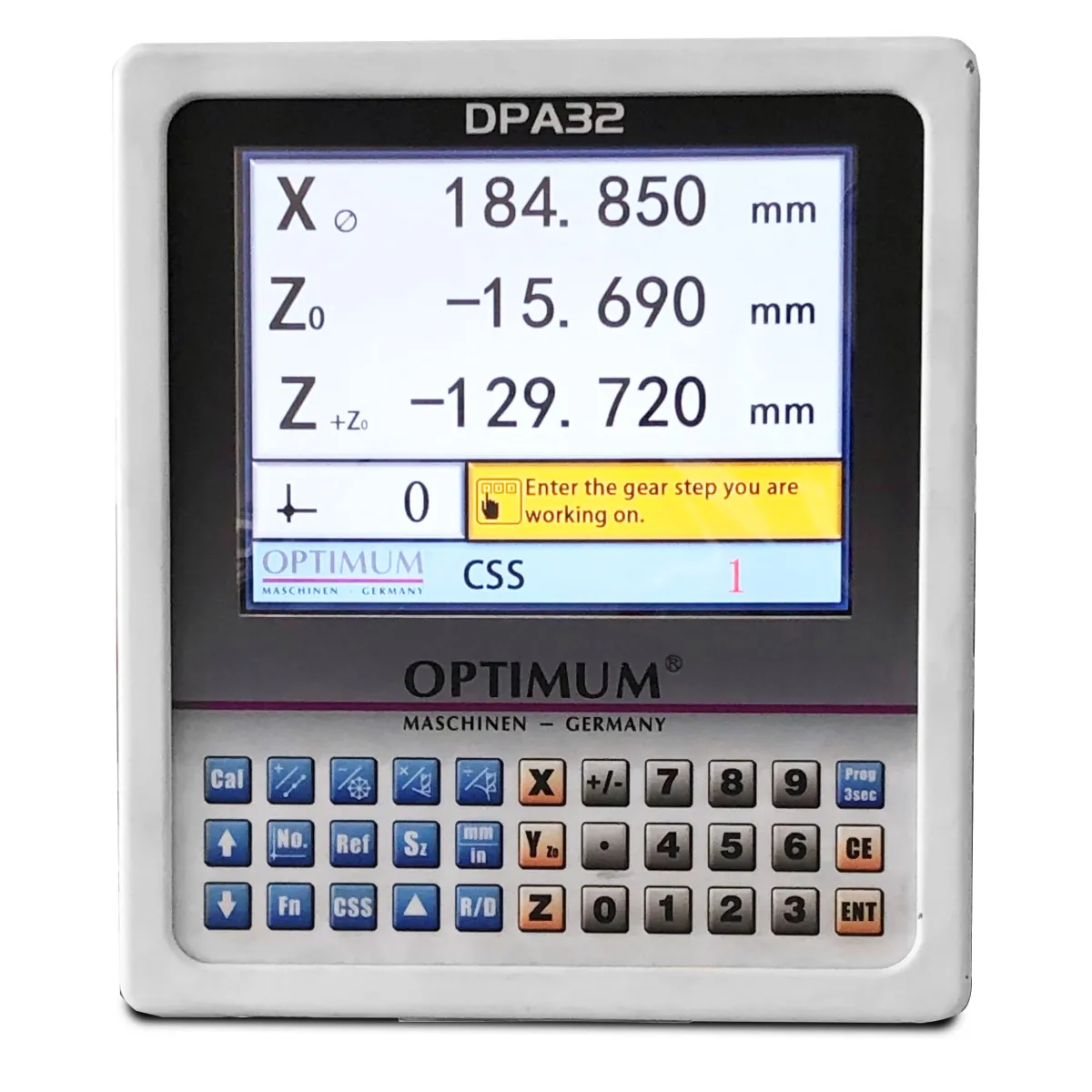

Цифрова индикацияDPA 32
Обороти
Брой скорости2 x 3 степени
Диапазон на оборотите12 – 1800 об/мин
Електрически данни
Мощност на главния двигател7,5 kW
Захранващо напрежение400 V
Честота50 Hz
Обща мощност5,5 kW
Охлаждаща система
Мощност на помпата за охлаждаща течност60 W
Шпиндел
Захват на шпинделаCamlock DIN ISO 702-2 № 8
Захват за инструментSWH 7C
Отвор на шпиндела80 мм
Конус на шпинделаMT 7
Задно седло
Конус на задното седлоMK 5
Ход на пинолата на задното седло180 мм
Диаметър на пинолата на задното седло72 мм
Резби
Метрични резби0,5 - 15 мм/об
Брой метрични резби55
Цолови резби60 – 2 нишки/1"
Брой цолови резби55
Диаметрални стъпки (DP)120 – 4 нишки/π
Брой диаметрални стъпки55
Модулни резби0,25 – 7,5 мм x π
Брой модулни резби55
Ходове
Ход на горната шейна170 мм
Ход на напречната шейна340 мм
Ход на надлъжната шейна1400 мм
Подаване
Диапазон на надлъжното подаване0,05 – 1,5 мм/об
Брой надлъжни подавания55
Диапазон на напречното подаване0,025 – 0,75 мм/об
Брой напречни подавания55

Особености

  • Легло от силно оребрен чугун
  • Основа на машината от едно парче стомана
  • Висока твърдост на корпуса на шпинделната глава благодарение на силно оребрената отливка 25GG
  • Прецизно обработена шейна
  • Валовете са на иглени лагери, всички компоненти се смазват в маслена баня
  • Закалени и прецизно шлифовани водачи на леглото

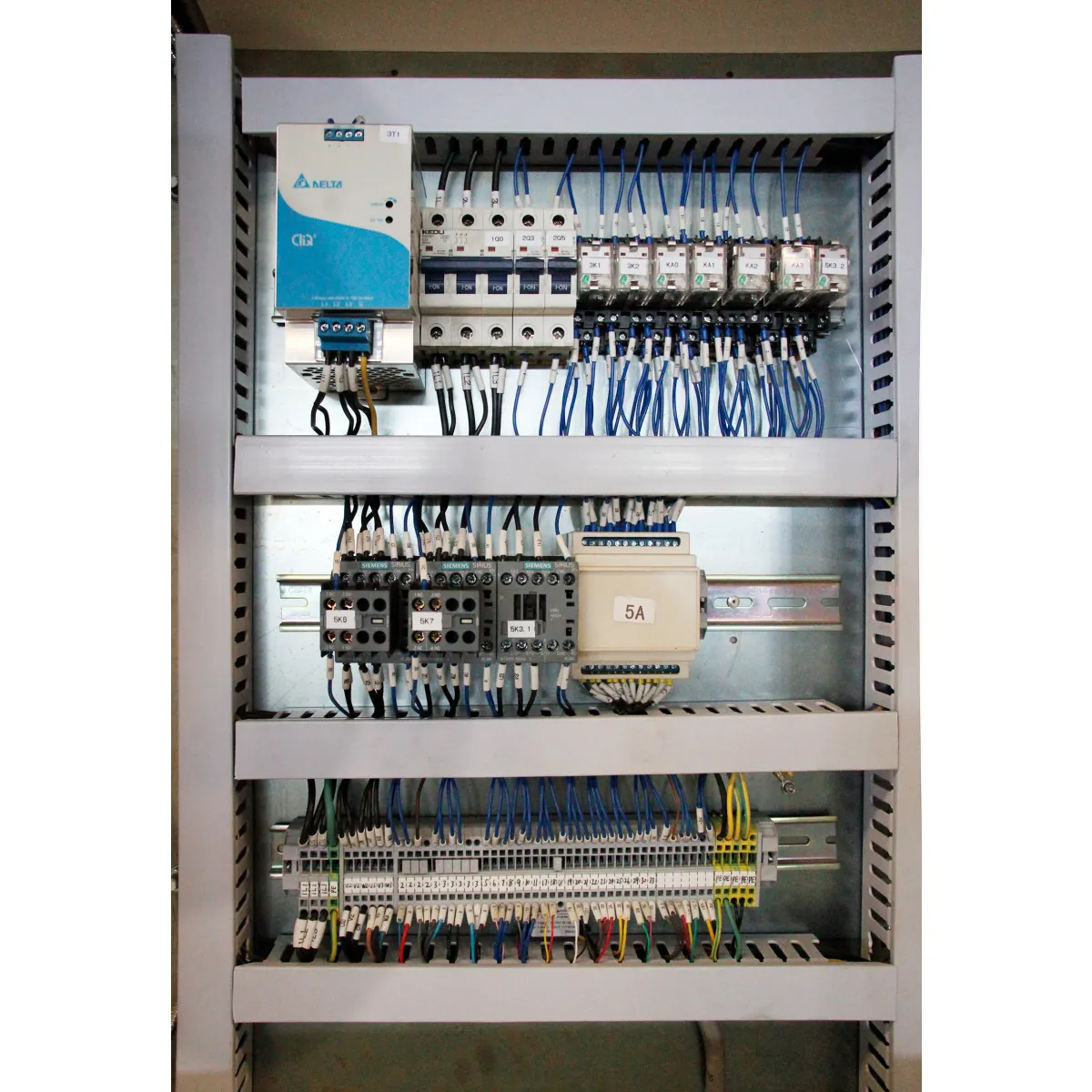

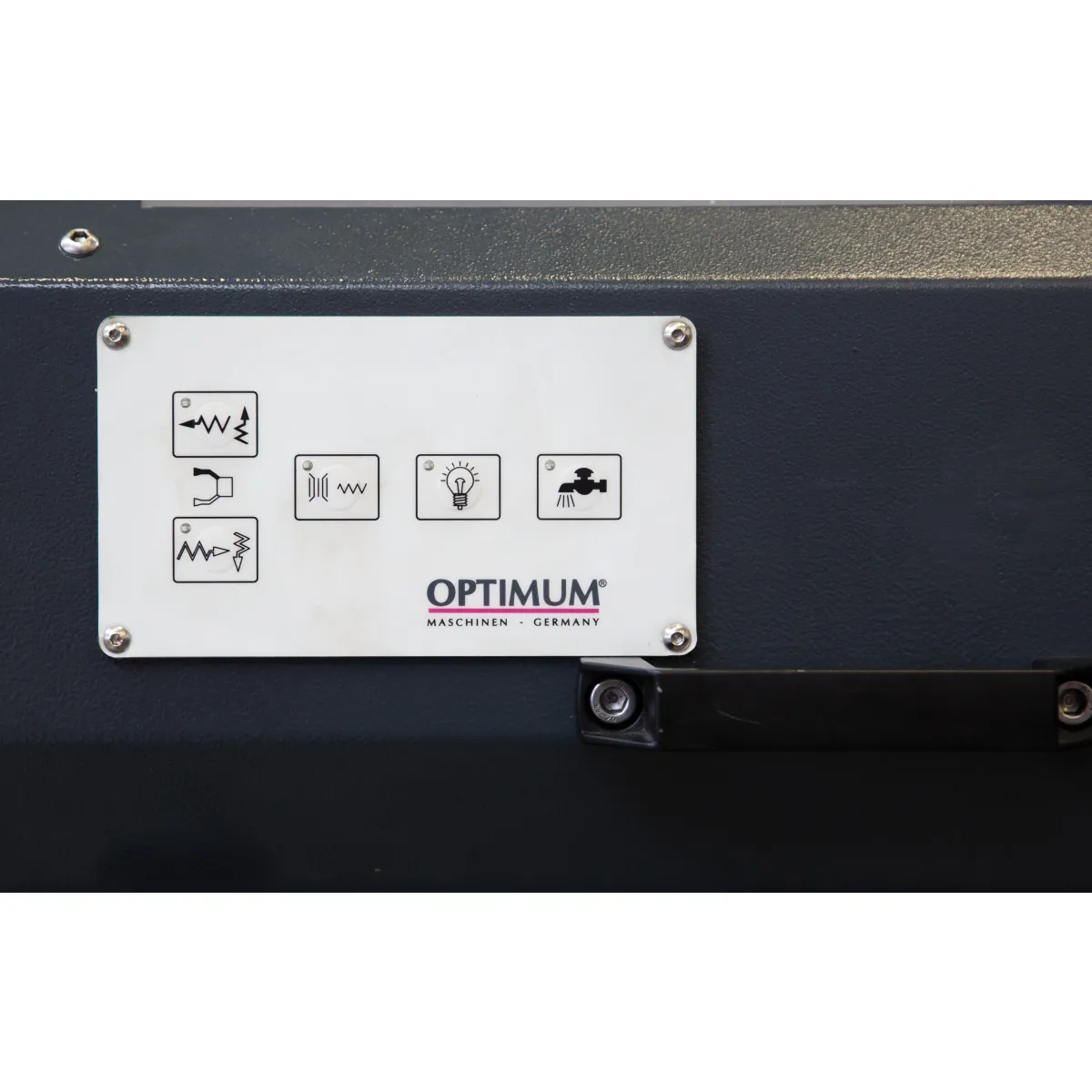

  • Всички електронни органи за управление са на едно място
  • Всички зъбни колела на скоростната кутия за подаване са от закалена стомана
  • Ръчните маховици се изключват при автоматичния ход и са изпитани по EN 23125
  • Двуканална електроника за безопасност
  • Превключвател с изчислен жизнен цикъл, изпитан по EN ISO 13849
  • Пълно покритие на водещия и тегловния винт
  • Осветява цялата работна зона
  • Лесно сваляем заден панел за сервиз
  • Закаленият и шлифован шпиндел осигурява голяма точност и дълъг живот
  • Голямото отнемане на материал при грубо струговане не е проблем благодарение на високия капацитет на рязане
  • Кабелна верига за щадящо водене на кабелите и маркучите
  • Заключващият се предпазител от стружки се движи с надлъжната шейна, има вграден индикатор на позицията и маркуч за охлаждане, мести се на ръка
  • Не са нужни сменяеми зъбни колела
  • С предпазно устройство, което не позволява едновременно включване на нарязването на резба и подаването
  • Електронно изключване на подаването по ос Z
  • Охлаждане с отделен резервоар с индикатор за нивото и маслоотделител; лесно и пълно изпразване и почистване съгласно DIN
  • Електрическо изключване по позиция с четирипозиционен ограничител
  • Стандартно с трикулачков патронник
  • Бързосменен ножодържач SWH 7-C
  • Ножодържач 32 x 130 тип D за квадратно длето 25 мм
  • Голям отвор на шпиндела
  • С електронно управлявано задвижване и цифрова индикация DPA 32

Окомплектовка

  • Трикулачкови патронници Ø 315 мм, № 8
  • Неподвижен център MK 5, дълъг
  • Неподвижен център MK 5, къс
  • Инструменти за обслужване
  • Първоначално пълнене на машината с качествено масло
  • Бързосменен ножодържач SWH 7C
  • Ножодържач 32 x 130 тип D за квадратни длета 25 мм
  • Редукционна втулка MK 7 / MK 5
