Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

Струг за метал OPTIturn TH 4615V – с честотен регулатор

Каталожен № 3462125Универсални стругове

Обработваем диаметър
460 мм
Междуцентрово разстояние
1560 мм
Обороти на шпиндела
30 – 2000 об/мин
Отвор на шпиндела
80 мм
Мощност на шпиндела
7.5 kW
Ел. захранване
400V/3Ph ~50 Hz

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Основни характеристики
Обработваем диаметър460 мм
Междуцентрово разстояние1560 мм
Обороти на шпиндела30 – 2000 об/мин
Отвор на шпиндела80 мм
Мощност на шпиндела7.5 kW
Ел. захранване400V/3Ph ~50 Hz
Тегло2020 кг
Мощност на главния двигател7.5 kW
Височина на центрите230 мм
Диаметър над направляващите460 мм
Диаметър над напречната шейна270 мм
Диаметър при свален мост690 мм
Дължина на свален мост240 мм
Широчина на направляващите300 мм
Ход на кръстатия супорт125 мм
Ход на напречната шейна285 мм
Диаметър на пинолата60 мм
Ход на пинолата130 мм
Размери на машината (Д x Ш x В)2765 x 1065 x 1550 мм
Оборудване
Цифрова индикацияDPA 32
Обороти
Регулиране на оборотитеелектронно регулируеми
Брой скорости2
Електрически данни
Обща мощност8,5 kW
Охлаждаща система
Мощност на помпата за охлаждаща течност125 W
Стандарти и сертификати
СтандартDIN EN 55011
Клас на ЕМСC3
Шпиндел
Захват на шпинделаCamlock DIN ISO 702-2 № 8
Макс. височина на ножа в държача25 мм
Конус на шпинделаMT 7
Задно седло
Конус на задното седлоMT 4
Резби
Метрични резби0,1 – 14 мм/об
Брой метрични резби41
Цолови резби112 – 2 нишки/1"
Брой цолови резби41
Диаметрални стъпки (DP)4 – 112
Брой диаметрални стъпки50
Модулни резби0,1 – 7 мм/об
Брой модулни резби34
Ходове
Ход на надлъжната шейна1305 мм
Подаване
Диапазон на надлъжното подаване0,031 – 1,7 мм/об
Брой надлъжни подавания42
Диапазон на напречното подаване0,014 – 0,784 мм/об
Брой напречни подавания42
Опаковка и доставка
EAN4030635029950
Страна на произходКитай
Размери на опаковката2800 × 1150 × 1650 мм
Бруто тегло2115 кг

Особености

  • Чело на шпиндела MT 7
  • Конус на шпиндела Camlock DIN ISO 702-2 Nr. 8
  • Обхват на надлъжните подавания 0.031 – 1.7 мм/об
  • Обхват на напречните подавания 0.014 – 0.784 мм/об./
  • Обхват на милиметровите резби 0.1 – 14 мм/об
  • Обхват на цоловите резби 112 – 2 нав./1“
  • Обхват на диаметралните резби 4 – 112
  • Обхват на модулните резби 0.1 – 7
  • Конус на пинолата MT 4

Стандартно оборудване

  • 3-осна цифрова индикация модел DPA21
  • Охладителна система
  • LED работно осветление
  • Гарантирана концентричност на шпиндела по-добра от 0,015 мм
  • Централизирана смазваща система на направляващите
  • Подвижен люнет Ø 19 – Ø 114 мм
  • Неподвижен люнет Ø 25 – Ø 178 мм
  • Преходна втулка MT 7-MT 4
  • Неподвижен център за шпиндела MT 4
  • Въртящ център MT 4 за задното седло
  • Бързосменен ножодържач 5-B
  • Инструментодържач 25 x 120 тип D за квадратни опашки
  • Резбоуказател
  • Първоначално зареждане с висококачествено масло
  • Еднопозиционен стоп ограничител
  • Заден предпазен щит по цялата дължина
  • Предпазен щит на ножодържача
  • Предпазен щит на универсала
  • Предпазител на водещия винт
  • Комплект зъбни колела
  • Комплект болтове за нивелация
  • Комплект с инструменти
  • Каталог за резервни части
  • Ръководство за експлоатация
  • CE декларация за съответствие
  • Паспорт на машината

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка по договаряне

  • Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
  • Неналични продукти: срокът за доставка е 7 работни дни, освен ако не бъде уточнено друго от наш служител.
  • Pigeon Express превозва пратки до 400 кг. За тази машина начина и цената на доставката уточняваме с Вас при потвърждаване на поръчката.
Тегло за доставка
2115 кг
Габарити
2800 × 1150 × 1650 мм
Условия за доставка

Гаранция

„Гаранционният срок за всички физически лица е 24 месеца, а за всички юридически лица е 12 месеца, освен ако не е упоменато друго в описанието на продукта.“

Promash предоставя гаранция съгласно условията на производителя.

Често задавани въпроси

Сервиз и консултация

Гаранционен и извънгаранционен сервиз. Технически експерти на ваше разположение за избор на машина, пускане в експлоатация и обучение.

Обади се: +359 882 477 388

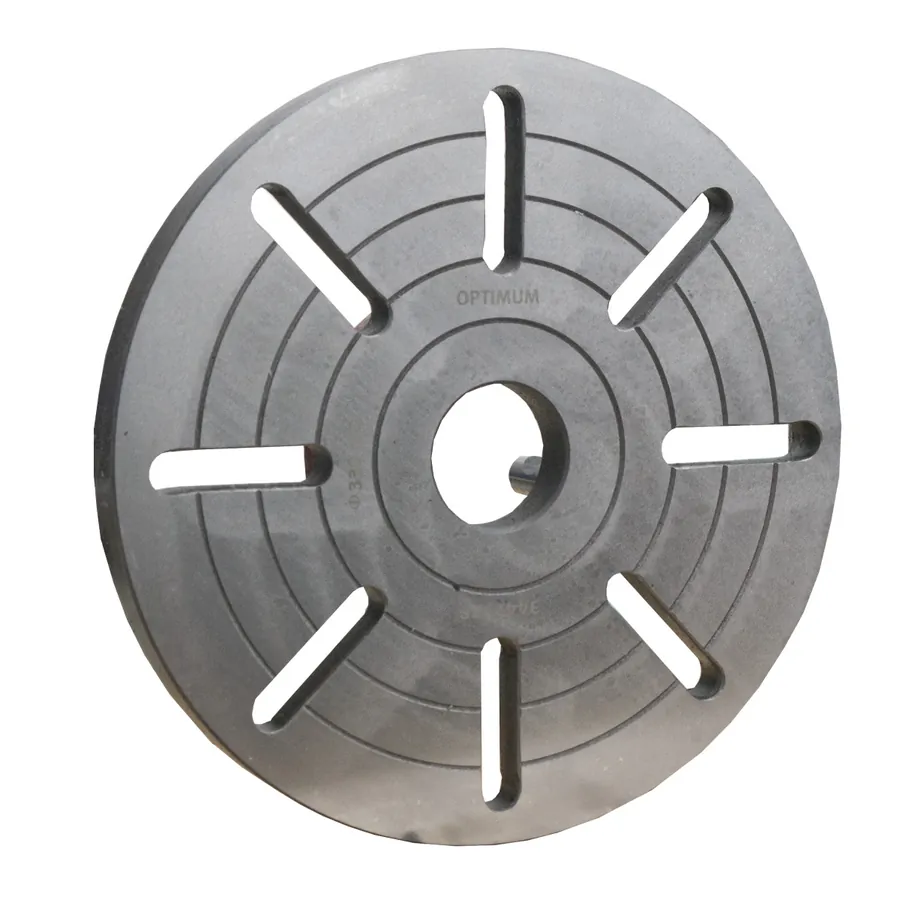

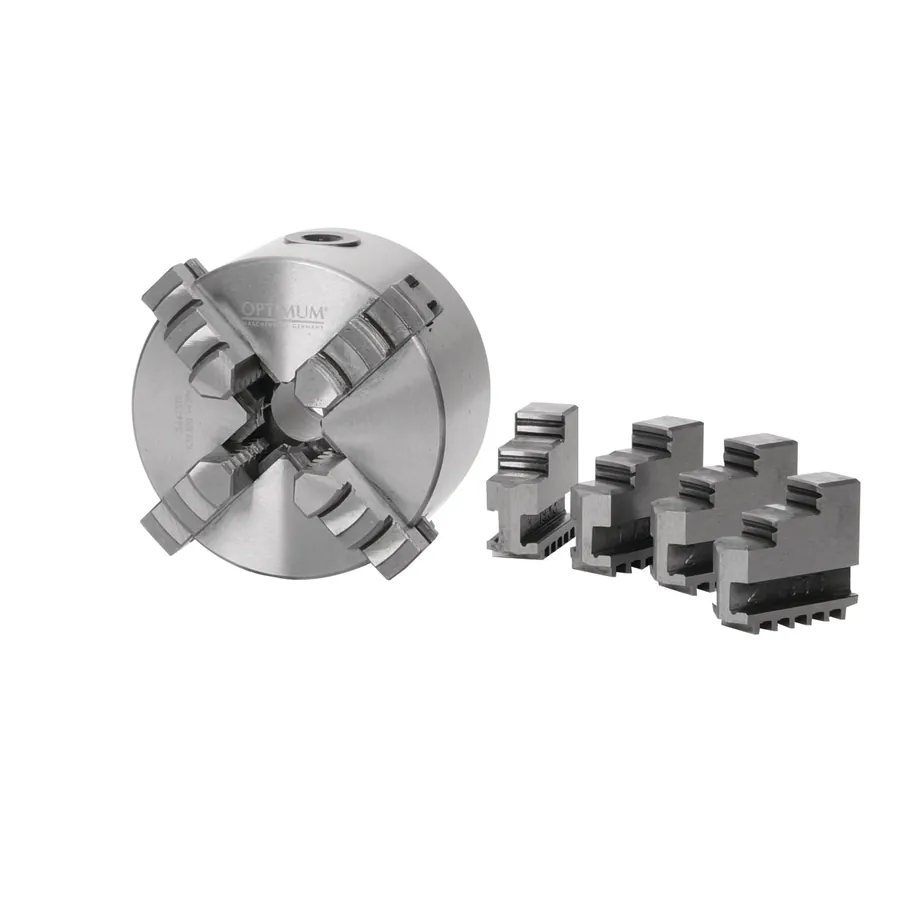

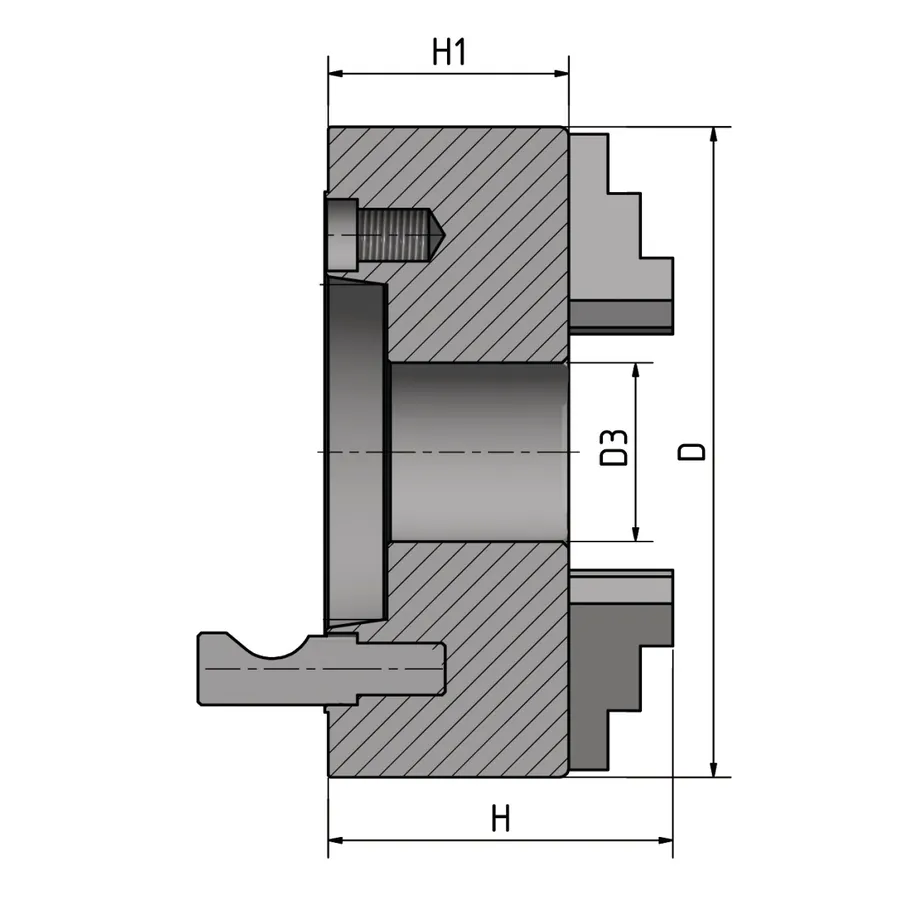

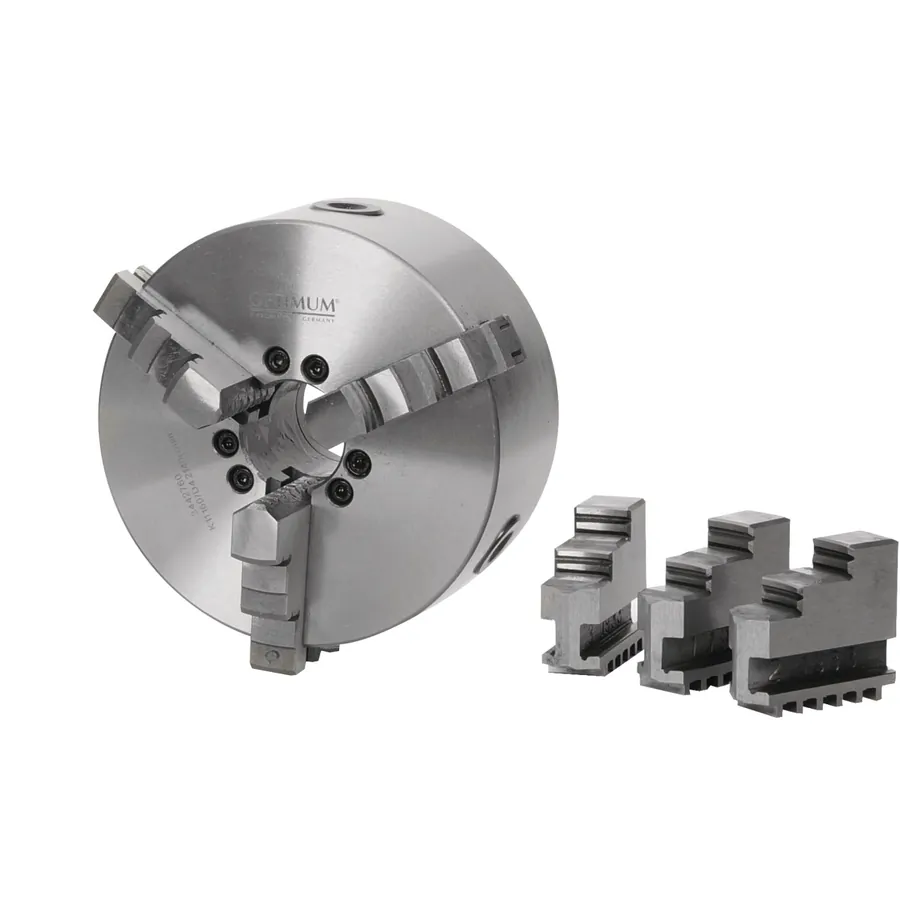

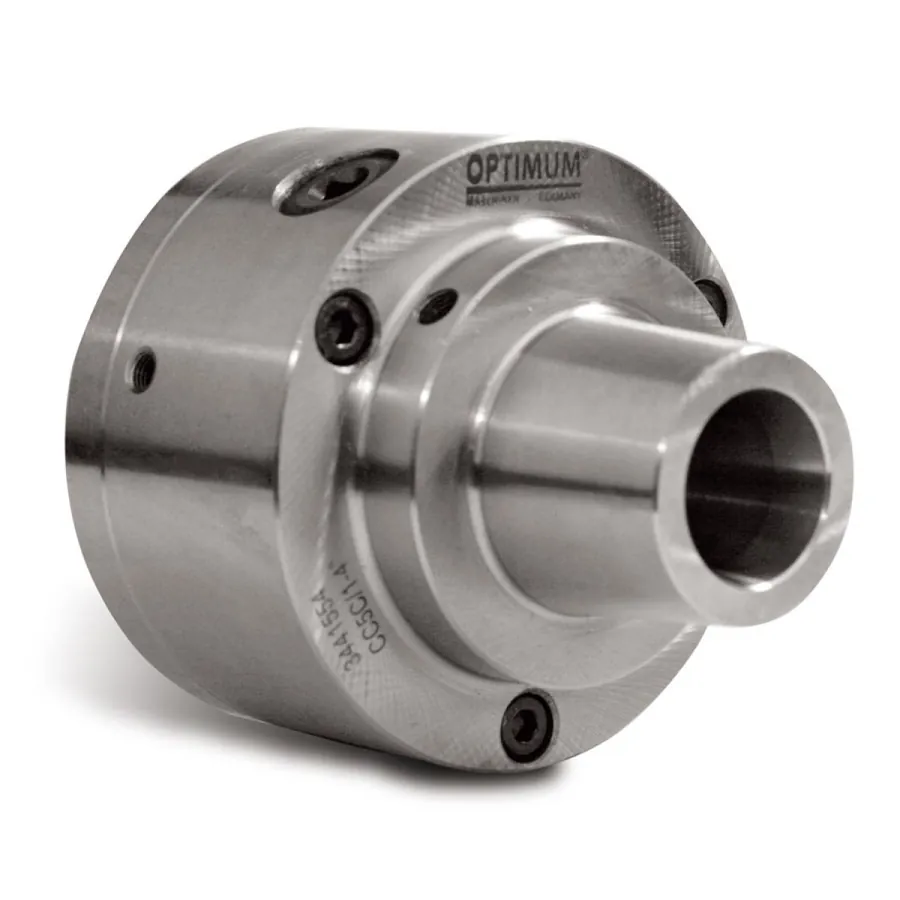

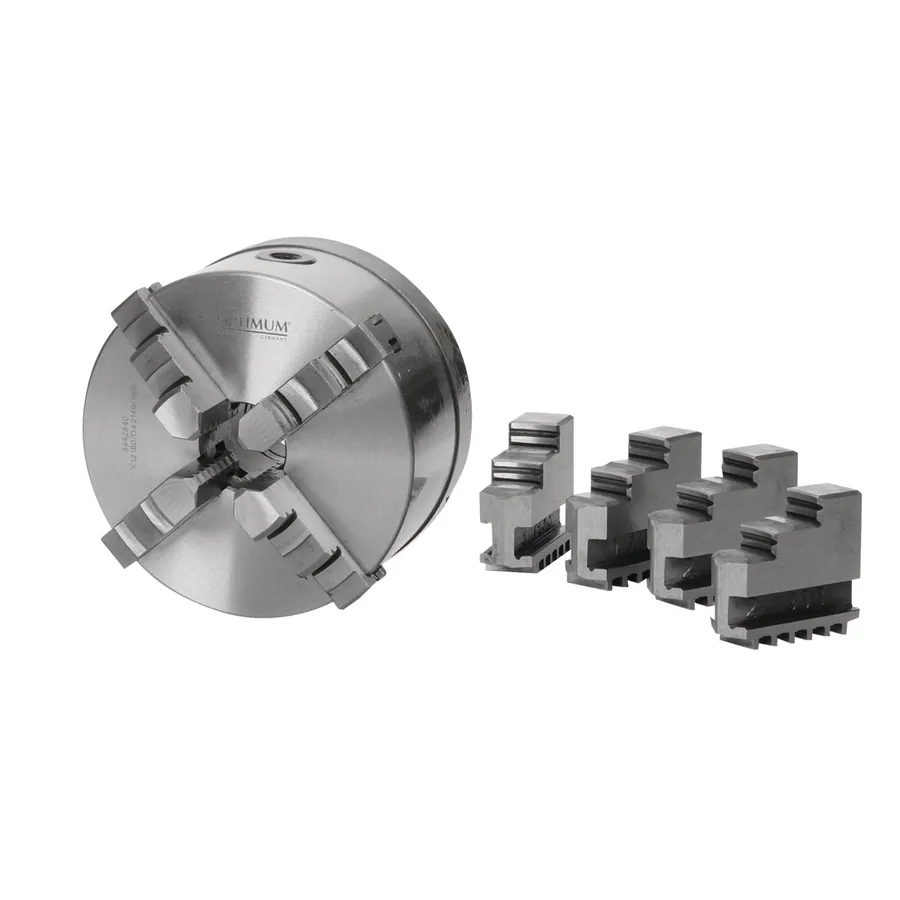

Аксесоари за тази машина
