Марка: Optimum · Stürmer Maschinen, Германия

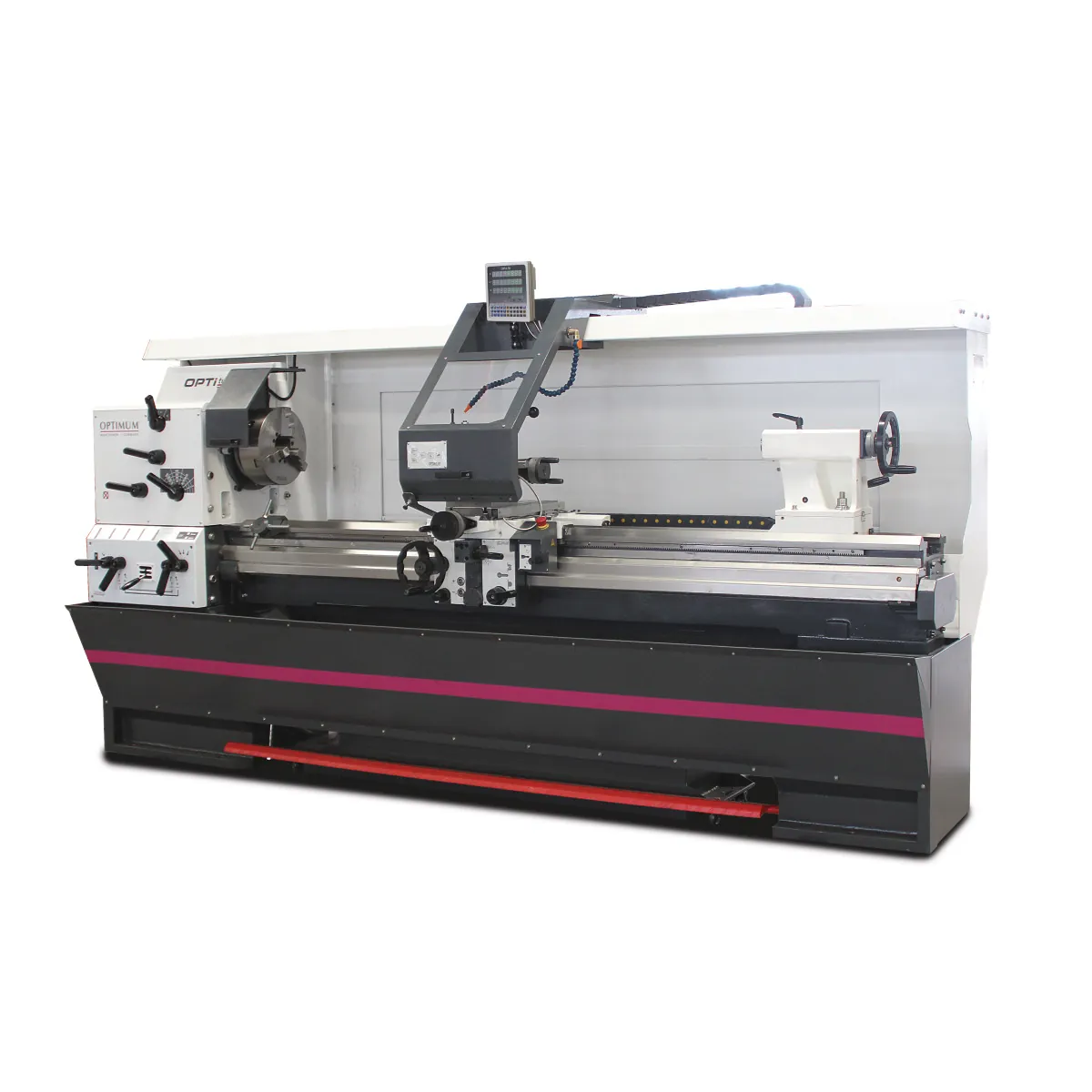

Струг за метал Optimum OPTIturn TX 6222 - DPA 32, 400 V

Каталожен № 3432462Универсални стругове

Дължина (прибл.)
3550 мм
Ширина/дълбочина (прибл.)
1200 мм
Височина (прибл.)
1830 мм
Нето тегло (прибл.)
2800 кг
Височина на центрите
310 мм
Разстояние между центрите
2200 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

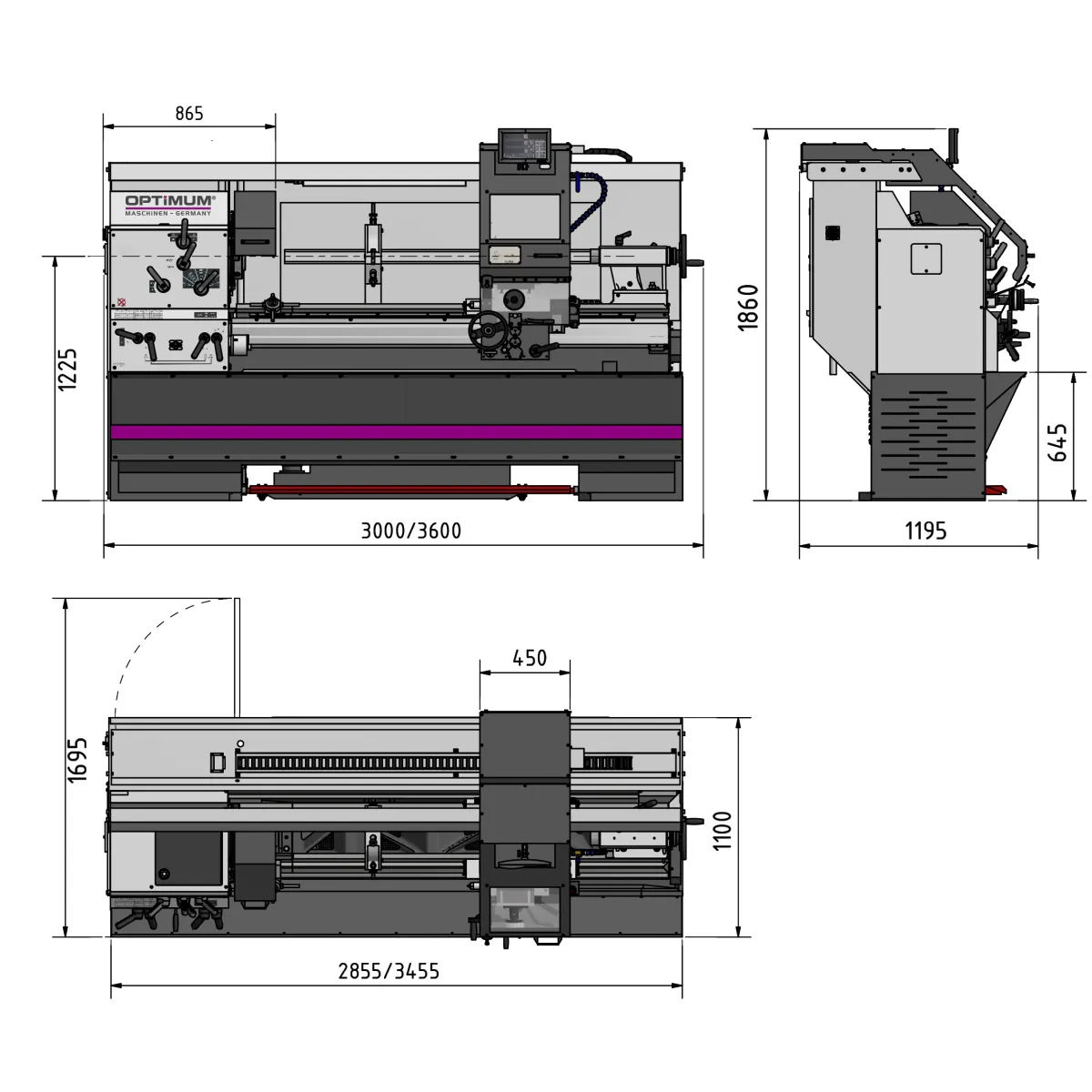

Размери и тегло
Дължина (прибл.)3550 мм
Ширина/дълбочина (прибл.)1200 мм
Височина (прибл.)1830 мм
Нето тегло (прибл.)2800 кг
Работна зона
Височина на центрите310 мм
Разстояние между центрите2200 мм
Макс. диаметър на обработка над леглото620 мм
Макс. диаметър на обработка над супорта424 мм
Дължина на струговане в изреза на леглото880 мм
Ширина на леглото350 мм
Обороти
Брой скорости12
Диапазон на оборотите40 – 1650 об/мин
Електрически данни
Мощност на главния двигател7,5 kW
Захранващо напрежение400 V
Честота50 Hz
Обща мощност8,5 kW
Охлаждаща система
Мощност на помпата за охлаждаща течност100 W
Шпиндел
Захват на шпинделаCamlock DIN ISO 702-2 № 8
Отвор на шпиндела105 мм
Конус на шпинделаØ 113 (конус 1:20) мм
Задно седло
Конус на задното седлоMT5
Ход на пинолата на задното седло180 мм
Диаметър на пинолата на задното седло72 мм
Резби
Метрични резби0,5 - 15 мм/об
Брой метрични резби55
Цолови резби60 – 2 нишки/1"
Брой цолови резби55
Диаметрални стъпки (DP)120 – 4 нишки/π
Брой диаметрални стъпки55
Модулни резби0,25 – 7,5 мм x π
Брой модулни резби55
Ходове
Ход на горната шейна170 мм
Ход на напречната шейна350 мм
Ход на надлъжната шейна2000 мм
Подаване
Диапазон на надлъжното подаване0,05 – 1,5 мм/об
Брой надлъжни подавания55
Диапазон на напречното подаване0,025 – 0,75 мм/об
Брой напречни подавания55

Особености

  • Легло от силно оребрен чугун
  • Основа на машината от едно парче стомана
  • Висока твърдост на корпуса на шпинделната глава благодарение на силно оребрената отливка 25GG
  • Всички зъбни колела на скоростната кутия за подаване са от закалена стомана
  • Валовете са на иглени лагери, всички компоненти се смазват в маслена баня
  • Закаленият и шлифован шпиндел осигурява голяма точност и дълъг живот
  • Голямото отнемане на материал при грубо струговане не е проблем благодарение на високия капацитет на рязане
  • Лесно сваляем заден панел за сервиз
  • Кабелна верига за щадящо водене на кабелите и маркучите
  • Заключващият се предпазител от стружки се движи с надлъжната шейна, има вграден индикатор на позицията и маркуч за охлаждане, мести се на ръка
  • Ръчните маховици се изключват при автоматичния ход и са изпитани по EN 23125
  • Двуканален превключвател за въртене надясно/наляво, изпитан по EN 23125
  • Не са нужни сменяеми зъбни колела
  • Превключвател с изчислен жизнен цикъл, изпитан по EN ISO 13849
  • С предпазно устройство, което не позволява едновременно включване на нарязването на резба и подаването
  • Закалени и прецизно шлифовани водачи на леглото
  • Двигател с електронна спирачка
  • Електронно изключване на подаването по ос Z

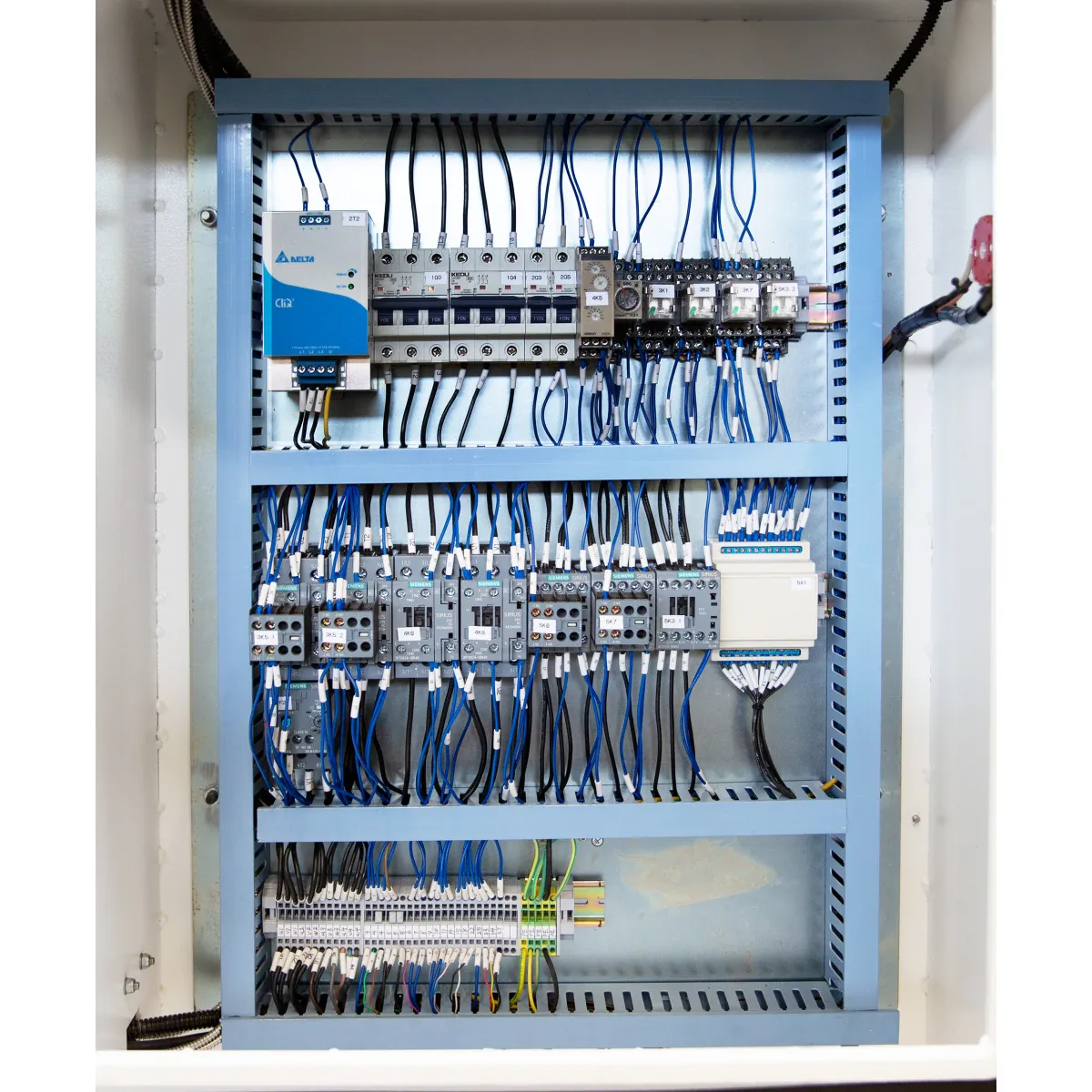

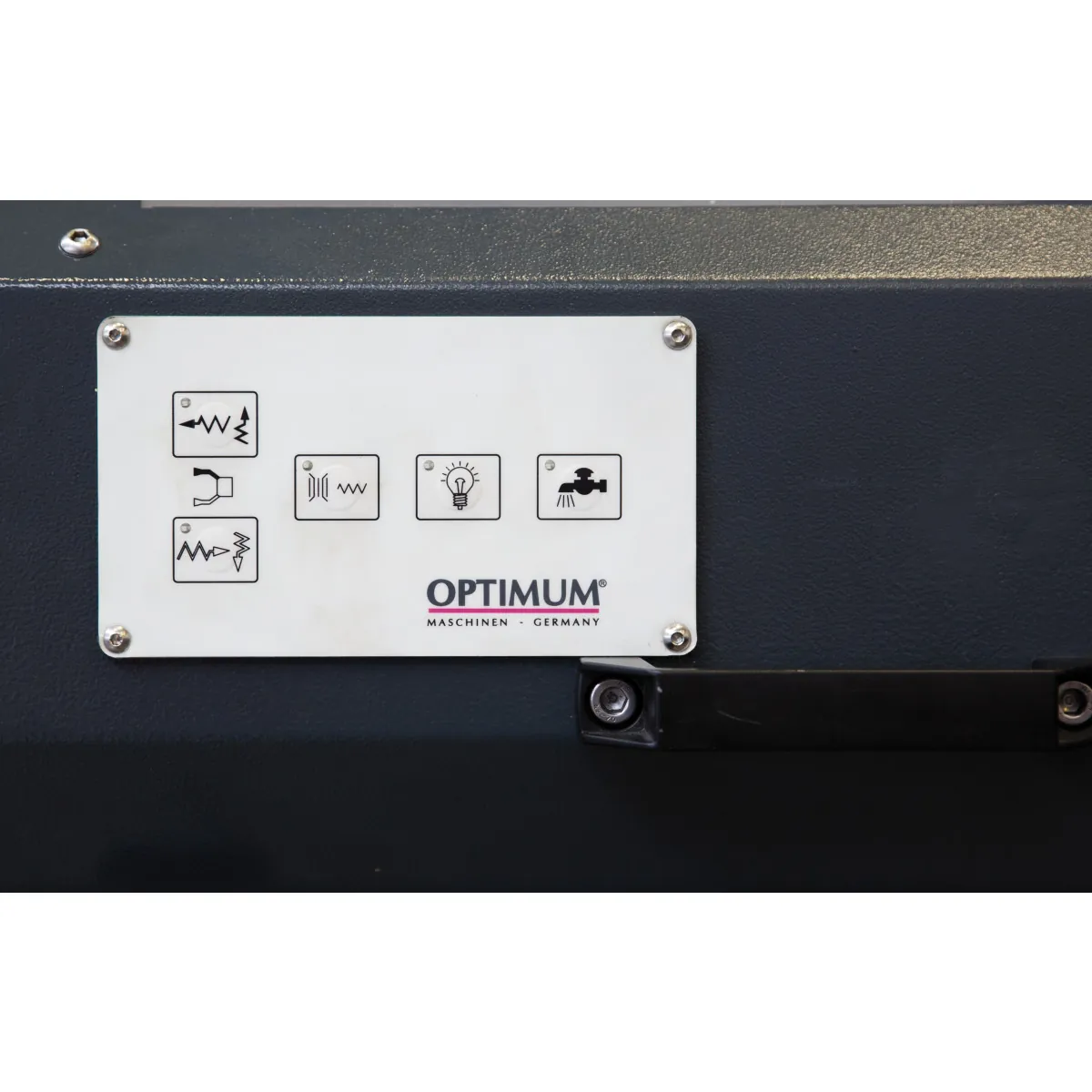

  • Всички електронни органи за управление са на едно място
  • Осветява цялата работна зона
  • Външен резервоар за охлаждаща течност с индикатор за нивото и маслоотделител
  • Пълно покритие на водещия и тегловния винт
  • Електрически позиционен ограничител с четири позиции
  • Стандартно с трикулачков патронник

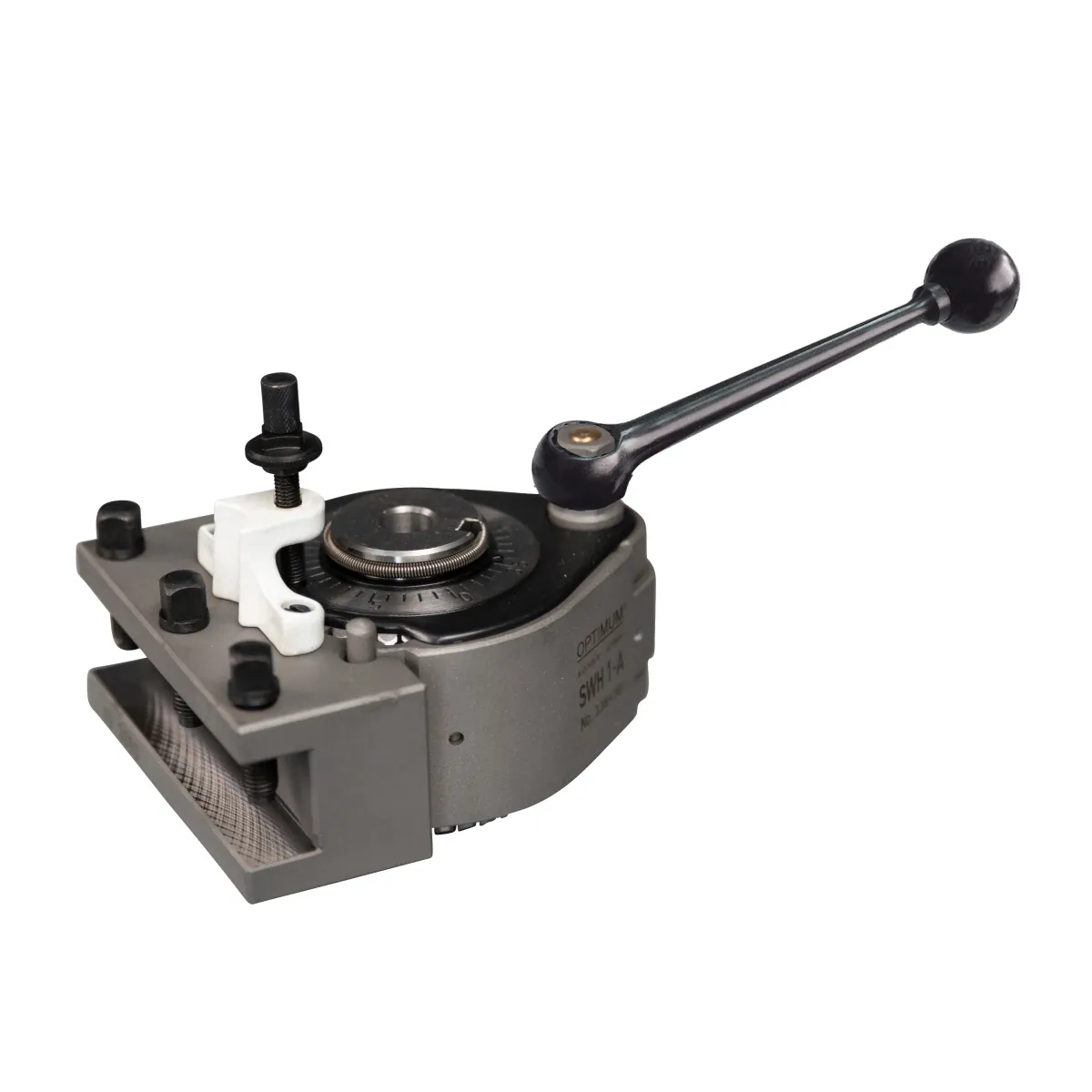

  • Бързосменен ножодържач SWH 7-C
  • 1 ножодържач 32 x 130 тип D за квадратно длето 25 мм

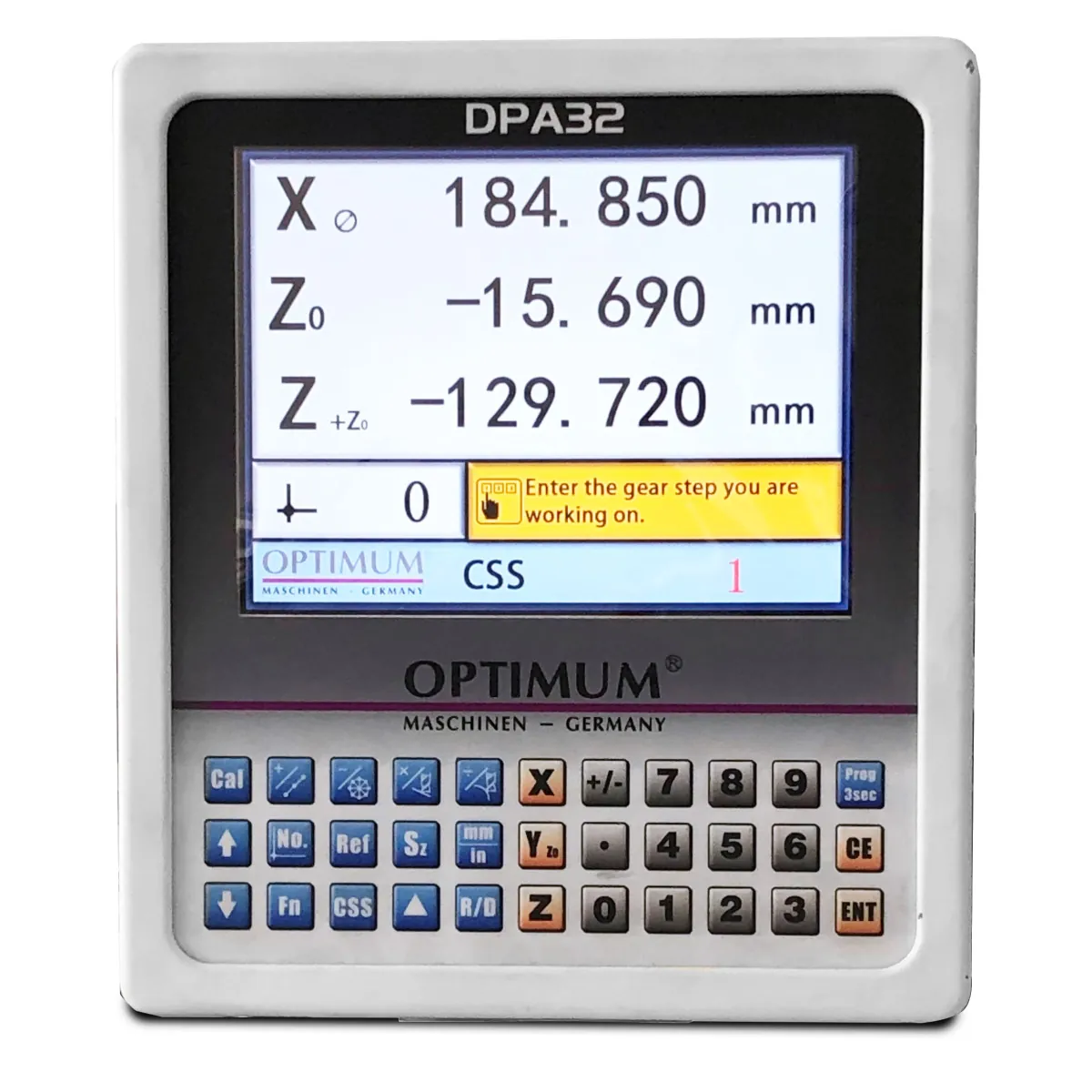

  • Цифрова индикация DPA 32-3
  • Отговаря на най-високите изисквания към техническото оборудване и точността. С цифрова индикация DPA 32-3

TX 5216

  • Голям отвор на шпиндела Ø 80 мм

TX 6222

  • Голям отвор на шпиндела Ø 105 мм

Окомплектовка

  • Инструменти за обслужване
  • Първоначално пълнене на машината с качествено масло
  • Трикулачков патронник Ø 315 мм Camlock № 8
  • Два неподвижни центъра MK5 (къс/дълъг)
  • Ножодържач за квадратно длето 32 x 130 тип D
  • Адаптер Ø 113 мм – MK5

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
