Марка: Optimum · Stürmer Maschinen, Германия

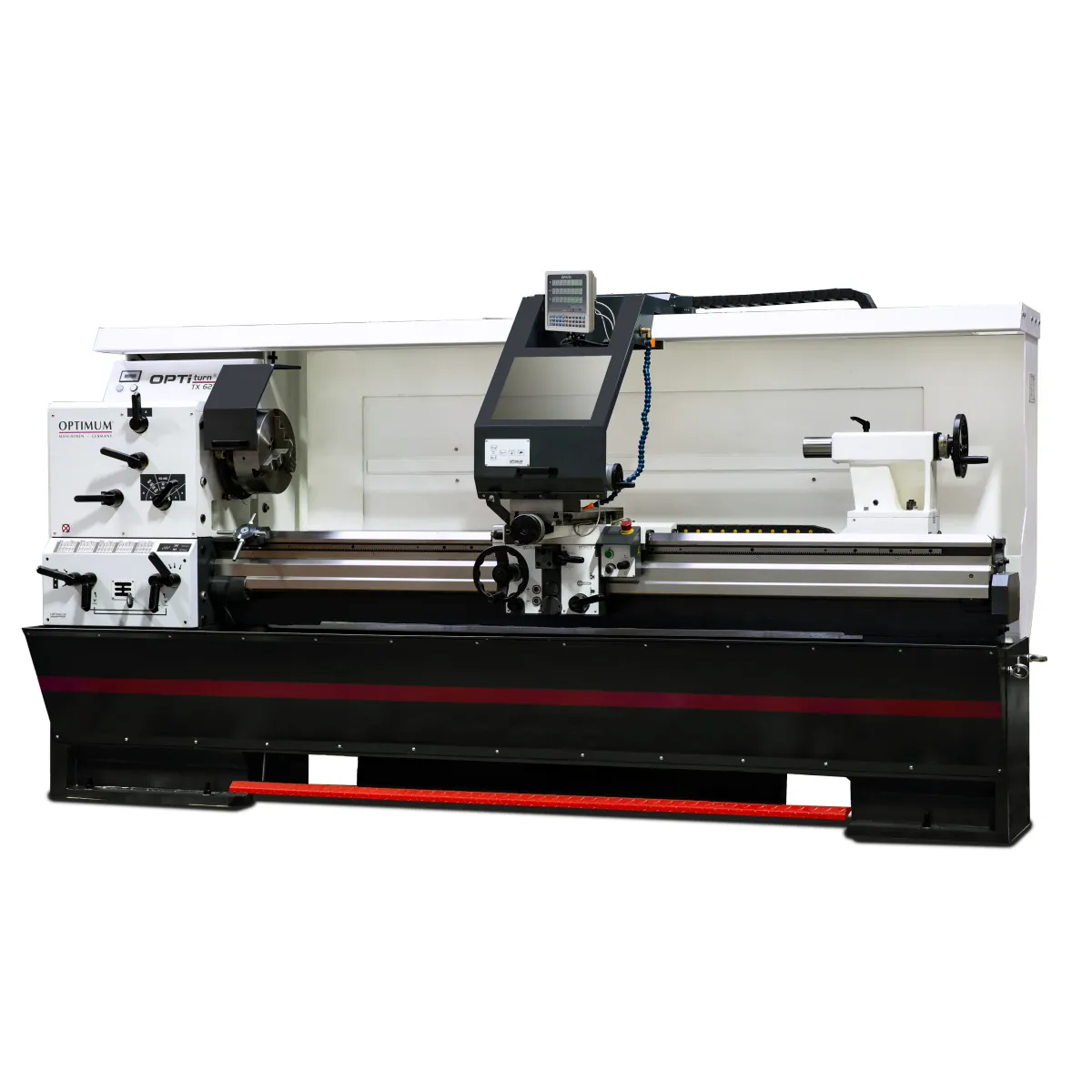

Струг за метал Optimum OPTIturn TX 6222V, 400 V

Каталожен № 3432467Универсални стругове

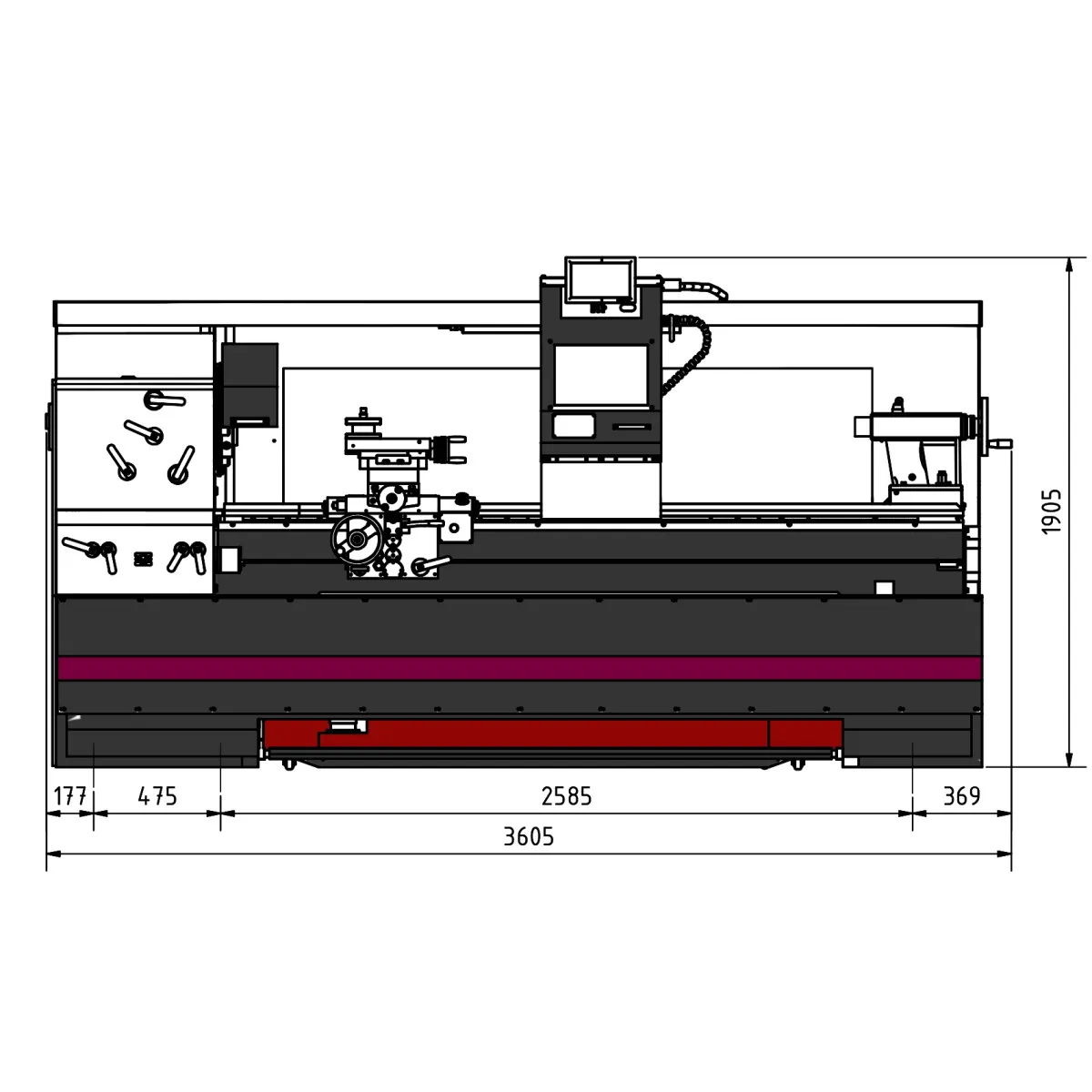

Дължина (прибл.)
3605 мм
Ширина/дълбочина (прибл.)
1739 мм
Височина (прибл.)
1905 мм
Нето тегло (прибл.)
2800 кг
Височина на центрите
310 мм
Разстояние между центрите
2225 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)3605 мм
Ширина/дълбочина (прибл.)1739 мм
Височина (прибл.)1905 мм
Нето тегло (прибл.)2800 кг
Работна зона
Височина на центрите310 мм
Разстояние между центрите2225 мм
Макс. диаметър на обработка над леглото620 мм
Диаметър на струговане в изреза на леглото880 мм
Диаметър на обработка над надлъжната шейна580 мм
Макс. диаметър на обработка над супорта424 мм
Дължина на струговане в изреза на леглото231 мм
Оборудване

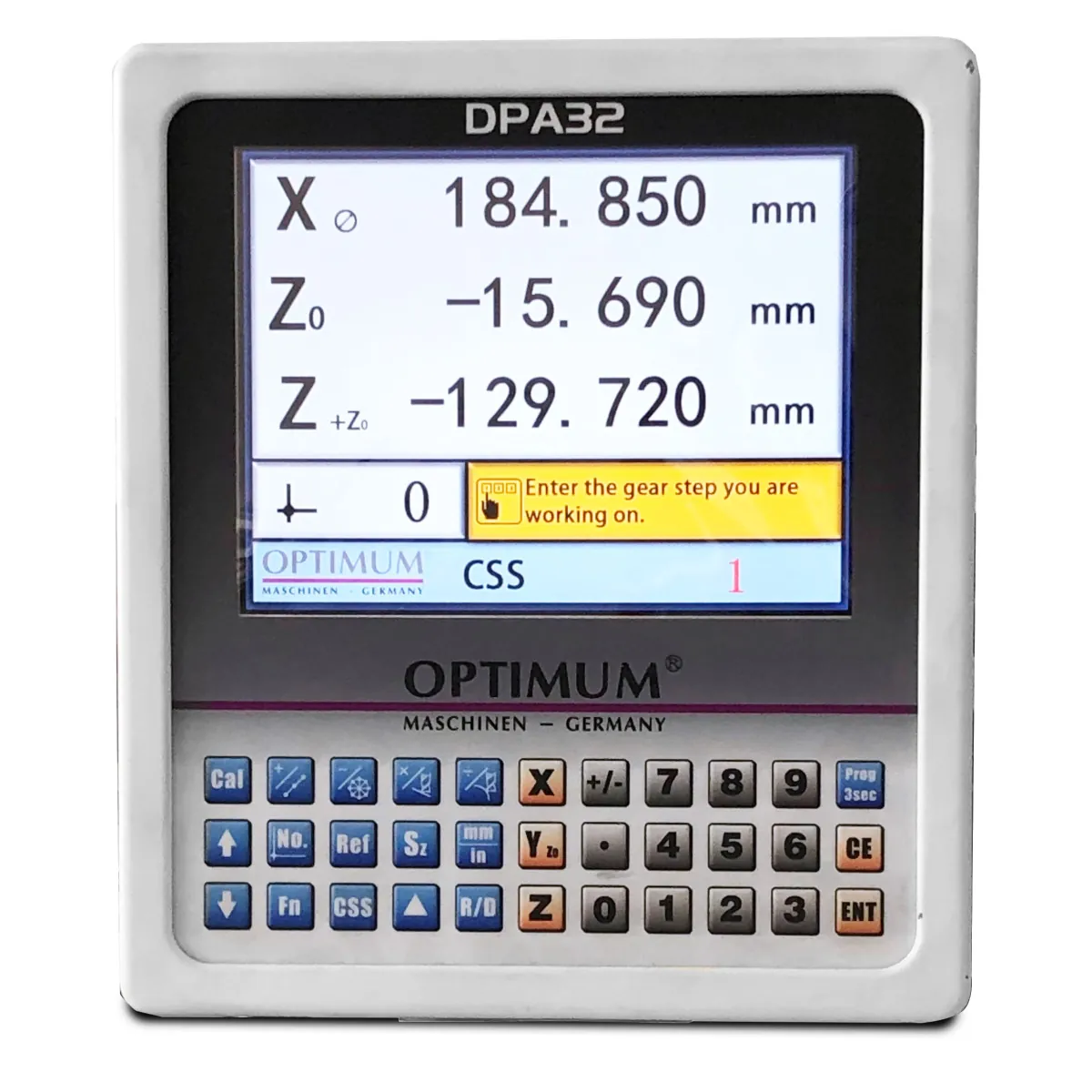

Цифрова индикацияDPA 32
Обороти
Брой скорости2 x 3 степени
Диапазон на оборотите14 – 1800 об/мин
Електрически данни
Мощност на главния двигател11 kW
Захранващо напрежение400 V
Честота50 Hz
Обща мощност12 kW
Мощност на двигателя за подаване0,55 kW
Охлаждаща система
Мощност на помпата за охлаждаща течност0,1 kW
Шпиндел
Захват на шпинделаCamlock DIN ISO 702-2 № 8
Захват за инструментSWH 7-C
Отвор на шпиндела105 мм
Конус на шпинделаMT 7
Задно седло
Конус на задното седлоMK 5
Ход на пинолата на задното седло180 мм
Диаметър на пинолата на задното седло72 мм
Резби
Метрични резби0,5 - 15 мм/об
Брой метрични резби55
Цолови резби60 – 2 нишки/1"
Брой цолови резби55
Диаметрални стъпки (DP)120 – 4 нишки/π
Брой диаметрални стъпки55
Модулни резби0,25 – 7,5 мм x π
Брой модулни резби55
Стъпка на водещия винт6 мм
Ходове
Ход на горната шейна170 мм
Ход на напречната шейна350 мм
Ход на надлъжната шейна2000 мм
Подаване
Диапазон на надлъжното подаване0,05 – 1,5 мм/об
Брой надлъжни подавания55
Диапазон на напречното подаване0,025 – 0,75 мм/об
Брой напречни подавания55

Особености

  • Легло от силно оребрен чугун
  • Основа на машината от едно парче стомана
  • Висока твърдост на корпуса на шпинделната глава благодарение на силно оребрената отливка 25GG
  • Прецизно обработена шейна
  • Валовете са на иглени лагери, всички компоненти се смазват в маслена баня
  • Закалени и прецизно шлифовани водачи на леглото
  • Всички електронни органи за управление са на едно място
  • Всички зъбни колела на скоростната кутия за подаване са от закалена стомана
  • Ръчните маховици се изключват при автоматичния ход и са изпитани по EN 23125
  • Двуканална електроника за безопасност
  • Превключвател с изчислен жизнен цикъл, изпитан по EN ISO 13849
  • Пълно покритие на водещия и тегловния винт
  • Осветява цялата работна зона
  • Лесно сваляем заден панел за сервиз
  • Закаленият и шлифован шпиндел осигурява голяма точност и дълъг живот
  • Голямото отнемане на материал при грубо струговане не е проблем благодарение на високия капацитет на рязане
  • Кабелна верига за щадящо водене на кабелите и маркучите
  • Заключващият се предпазител от стружки се движи с надлъжната шейна, има вграден индикатор на позицията и маркуч за охлаждане, мести се на ръка
  • Не са нужни сменяеми зъбни колела
  • С предпазно устройство, което не позволява едновременно включване на нарязването на резба и подаването
  • Електронно изключване на подаването по ос Z
  • Охлаждане с отделен резервоар с индикатор за нивото и маслоотделител; лесно и пълно изпразване и почистване съгласно DIN
  • Електрическо изключване по позиция с четирипозиционен ограничител
  • Стандартно с трикулачков патронник
  • Бързосменен ножодържач SWH 7-C
  • Ножодържач 32 x 130 тип D за квадратно длето 25 мм
  • Голям отвор на шпиндела

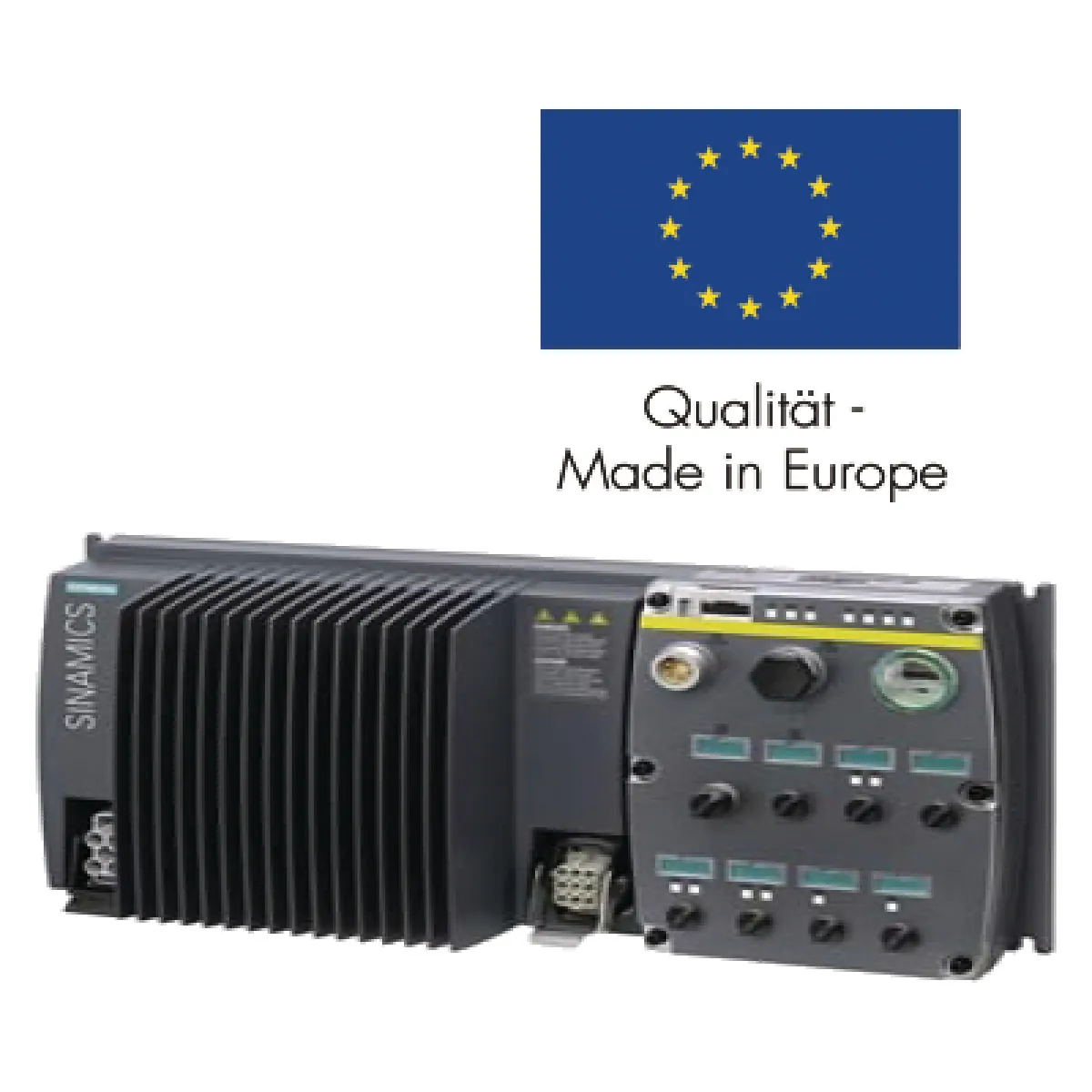

  • С електронно управлявано задвижване и цифрова индикация DPA 32

Окомплектовка

  • Трикулачков патронник Ø 315 мм, № 8
  • Неподвижен център MK 5, дълъг
  • Неподвижен център MK 5, къс
  • Първоначално пълнене на машината с качествено масло
  • Редукционна втулка MK 7 / MK 5
  • Инструменти за обслужване
