Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

Струг за метал OPTIturn TH 5620D – с цифрова индикация

Каталожен № 3462180Универсални стругове

Обработваем диаметър
560 мм
Междуцентрово разстояние
2910 мм
Обороти на шпиндела
25 – 1600 об/мин
Отвор на шпиндела
80 мм
Мощност на шпиндела
7.5 kW
Ел. захранване
400V/3Ph ~50 Hz

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Основни характеристики
Обработваем диаметър560 мм
Междуцентрово разстояние2910 мм
Обороти на шпиндела25 – 1600 об/мин
Отвор на шпиндела80 мм
Мощност на шпиндела7.5 kW
Ел. захранване400V/3Ph ~50 Hz
Тегло3000 кг
Мощност на главния двигател7.5 kW
Височина на центрите280 мм
Диаметър над напречната шейна355 мм
Диаметър при свален мост790 мм
Дължина на свален мост170 мм
Широчина на направляващите350 мм
Ход на кръстатия супорт130 мм
Ход на напречната шейна316 мм
Диаметър на пинолата75 мм
Ход на пинолата180 мм
Размери на машината (Д x Ш x В)4450 x 1150 x 1650 мм
Оборудване
Цифрова индикацияDPA 31 Plus
Обороти
Брой скорости12
Електрически данни
Обща мощност8,5 kW
Охлаждаща система
Мощност на помпата за охлаждаща течност125 W
Шпиндел
Захват на шпинделаCamlock DIN ISO 702-2 № 8
Конус на шпинделаMT 7
Задно седло
Конус на задното седлоMK 5
Резби
Метрични резби0,2 – 14 мм/об
Брой метрични резби47
Цолови резби112 – 2 нишки/1"
Брой цолови резби60
Диаметрални стъпки (DP)4 – 112
Брой диаметрални стъпки50
Модулни резби0,1 – 7 мм/об
Брой модулни резби34
Ходове
Ход на надлъжната шейна2710 мм
Подаване
Диапазон на надлъжното подаване0,059 – 1,646 мм/об
Брой надлъжни подавания35
Диапазон на напречното подаване0,020 – 0,573 мм/об
Брой напречни подавания35
Опаковка и доставка
EAN4030635029974
Страна на произходКитай
Размери на опаковката4400 × 1150 × 1650 мм
Бруто тегло3410 кг

Особености

  • Чело на шпиндела MK 7
  • Конус на шпиндела Camlock DIN ISO 702-2 Nr. 8
  • Обхват на надлъжните подавания 0.059 – 1.646 мм/об
  • Обхват на напречните подавания 0.020 – 0.573 мм/об./
  • Обхват на милиметровите резби 0.2 – 14 мм/об
  • Обхват на цоловите резби 112 – 2 нав./1“
  • Обхват на диаметралните резби 4 – 112
  • Обхват на модулните резби 0.1 – 7
  • Конус на пинолата MT 5

Стандартно оборудване

  • 3-осна цифрова индикация модел DPA21
  • Охладителна система
  • LED работно осветление
  • Гарантирана концентричност на шпиндела по-добра от 0,015 мм
  • Централизирана смазваща система на направляващите
  • Подвижен люнет Ø 16 – Ø 95 мм
  • Неподвижен люнет Ø 19 – Ø 165 мм
  • Преходна втулка MT 7-MT 5
  • Неподвижен център за шпиндела MT 5

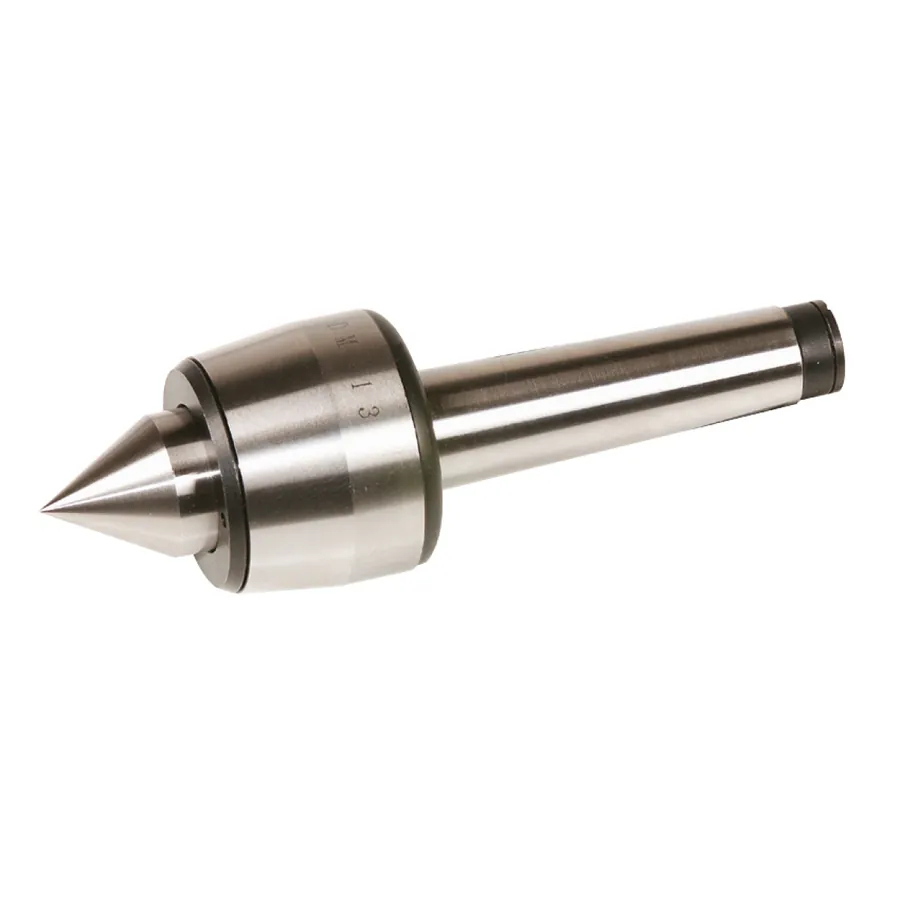

  • Въртящ център MT 5 за задното седло
  • Бързосменен ножодържач 7-C

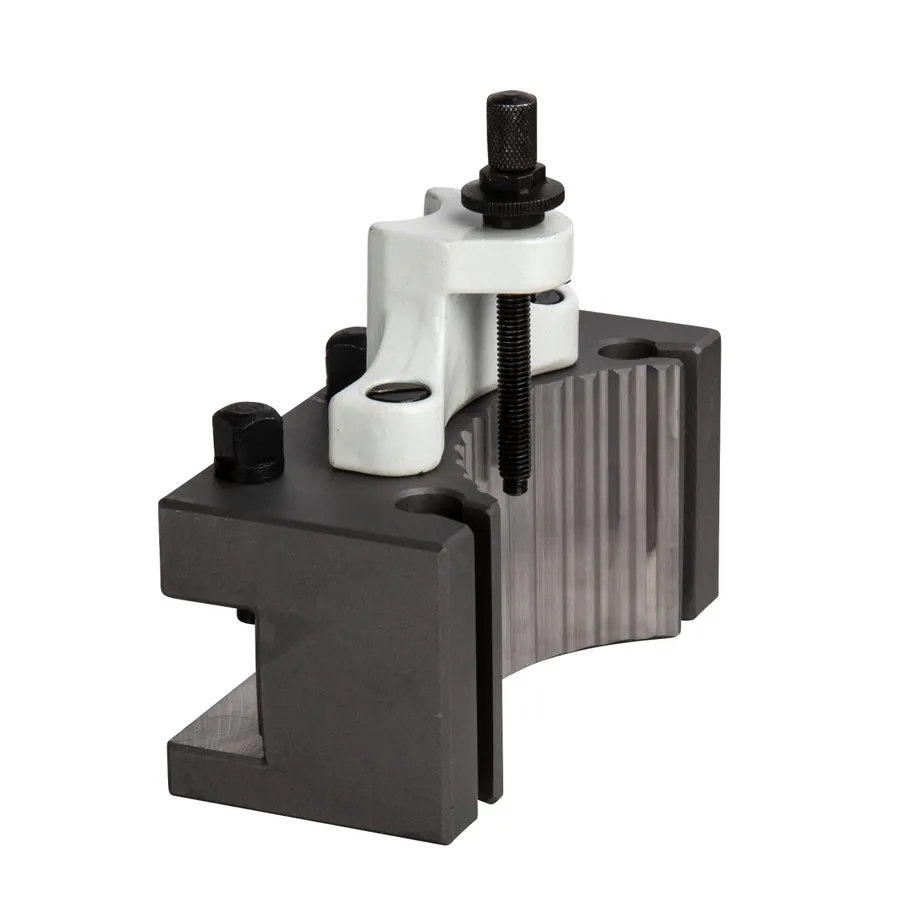

  • Инструментодържач 32 x 150 тип D за квадратни опашки
  • Резбоуказател
  • Първоначално зареждане с висококачествено масло
  • Еднопозиционен стоп ограничител
  • Заден предпазен щит по цялата дължина
  • Предпазен щит на ножодържача
  • Предпазен щит на универсала
  • Предпазител на водещия винт
  • Комплект зъбни колела
  • Комплект болтове за нивелация
  • Комплект с инструменти
  • Каталог за резервни части
  • Ръководство за експлоатация
  • CE декларация за съответствие
  • Паспорт на машината

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка по договаряне

  • Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
  • Неналични продукти: срокът за доставка е 7 работни дни, освен ако не бъде уточнено друго от наш служител.
  • Pigeon Express превозва пратки до 400 кг. За тази машина начина и цената на доставката уточняваме с Вас при потвърждаване на поръчката.
Тегло за доставка
3410 кг
Габарити
4400 × 1150 × 1650 мм
Условия за доставка

Гаранция

„Гаранционният срок за всички физически лица е 24 месеца, а за всички юридически лица е 12 месеца, освен ако не е упоменато друго в описанието на продукта.“

Promash предоставя гаранция съгласно условията на производителя.

Често задавани въпроси

Сервиз и консултация

Гаранционен и извънгаранционен сервиз. Технически експерти на ваше разположение за избор на машина, пускане в експлоатация и обучение.

Обади се: +359 882 477 388

Аксесоари за тази машина

Оригиналните аксесоари и опции на Stürmer за „Струг за метал OPTIturn TH 5620D – с цифрова индикация“ — добавете ги към поръчката заедно с машината.
