Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

CNC фреза OPTImill F 120X, 400 V

Каталожен № 3515120CNC Фрези и обработващи центри

Дължина (прибл.)
2315 мм
Ширина/дълбочина (прибл.)
2194 мм
Височина (прибл.)
2325 мм
Нето тегло (прибл.)
3800 кг
Макс. размер на челната фреза
63 мм
Макс. размер на палцовата фреза
25 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)2315 мм
Ширина/дълбочина (прибл.)2194 мм
Височина (прибл.)2325 мм
Нето тегло (прибл.)3800 кг
Капацитет на пробиване и фрезоване
Макс. размер на челната фреза63 мм
Макс. размер на палцовата фреза25 мм
Бърз ход
Скорост на бърз ход по ос X40000 мм /мин
Скорост на бърз ход по ос Y40000 мм /мин
Скорост на бърз ход по ос Z40000 мм /мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хоризонтална фрезова маса
Дължина на фрезовата маса650 мм
Ширина на фрезовата маса400 мм
Мин. разстояние вертикален шпиндел – фрезова маса150 мм
Макс. разстояние вертикален шпиндел – фрезова маса450 мм
Размер на T-каналите на фрезовата маса14 мм
Брой T-канали на фрезовата маса3
Разстояние между T-каналите на фрезовата маса125 мм
Макс. натоварване на фрезовата маса250 кг
Точност
Точност на повторение± 0,006 мм
Точност на позициониране± 0,005 мм
Охлаждаща система
Мощност на помпата за охлаждаща течност370 W
Обем на резервоара за охлаждаща течност120 л
Пневматично свързване
Работно налягане на въздуха6 bar
Ходове
Ход по ос X (автоматично)500 мм
Ход по ос Y (автоматично)400 мм
Ход по ос Z (автоматично)300 мм
Вертикален шпиндел
Захват на вертикалния шпинделBT 30
Обороти на вертикалния шпиндел16000 об/мин
Пояснение за оборотите на вертикалния шпинделПри продължителна работа максималните обороти на шпиндела трябва да се намалят с около 20 %.
Разстояние от центъра на вертикалния шпиндел до капака на ос Z400 мм
Мощност на вертикалния шпиндел (S1)12 kW
Мощност на вертикалния шпиндел (S6-30 %)22,8 kW
Въртящ момент на вертикалния шпиндел (S1)38 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)116 Nm
Скорост на подаване
Ускорение по осите X, Y, Z2 м/с²
Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)7,4 Nm
Въртящ момент на двигателя за подаване по Y (S1)7,4 Nm
Въртящ момент на двигателя за подаване по Z (S1)10,5 Nm
Въртящ момент на двигателя за подаване по X (S6-30 %)14 Nm
Въртящ момент на двигателя за подаване по Y (S6-30 %)14 Nm
Въртящ момент на двигателя за подаване по Z (S6-30 %)21 Nm
Мощност на двигателите за подаване
Мощност на двигателя за подаване по ос X2,32 kW
Мощност на двигателя за подаване по ос Y2,32 kW
Мощност на двигателя за подаване по ос Z3,3 kW
Мощност на двигателя за подаване по ос X (S6-30 %)4,1 kW
Мощност на двигателя за подаване по ос Y (S6-30 %)4,1 kW
Мощност на двигателя за подаване по ос Z (S6-30 %)6,5 kW
Револверна глава
Устройство за смяна на инструментисерво
Брой гнезда за инструменти21 бр.
Макс. диаметър на инструмента80 мм
Макс. дължина на инструмента80 мм
Макс. тегло на инструмента3 кг
Време за смяна на инструмента (от стружка до стружка)7,33 с
Електрическо свързване
Обща мощност45 kVA
Управление
Вид на управлениетоSinumerik 828D
Системен софтуерSW 28x
Памет на CNC управлението8 MB
Време за смяна на блок1 мс
Look Ahead (изпреварващо четене на блокове)150
Брой инструменти512
Опаковка и доставка
EAN4030635039119
Страна на произходКитай
Размери на опаковката2238 × 1981 × 2215 мм
Бруто тегло4000 кг

Особености

  • Здрава конструкция

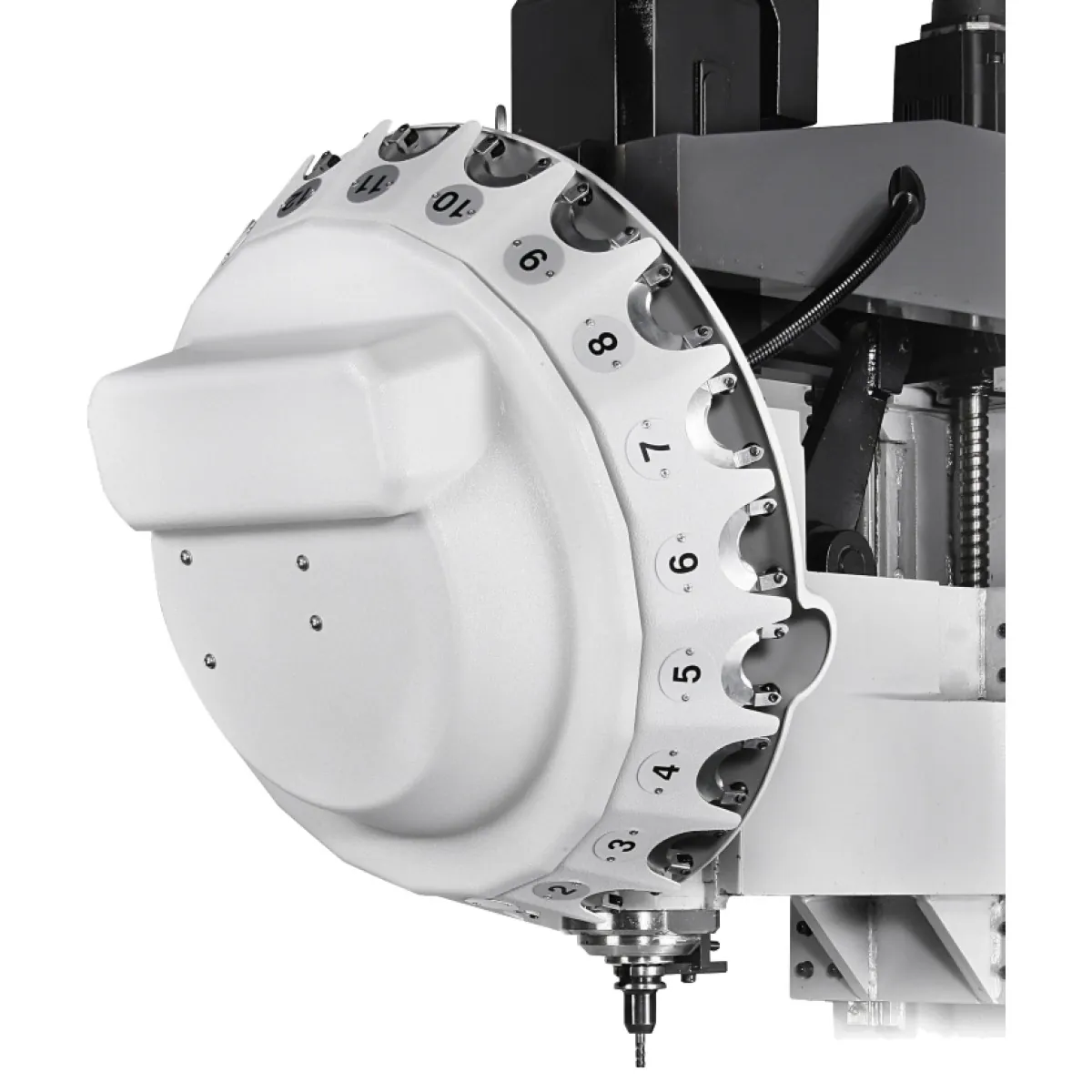

  • Серво устройство за смяна на инструменти с 21 гнезда
  • Всички линейни водачи са с капаци от неръждаема стомана
  • Автоматично централно мазане
  • Лампа в работната зона

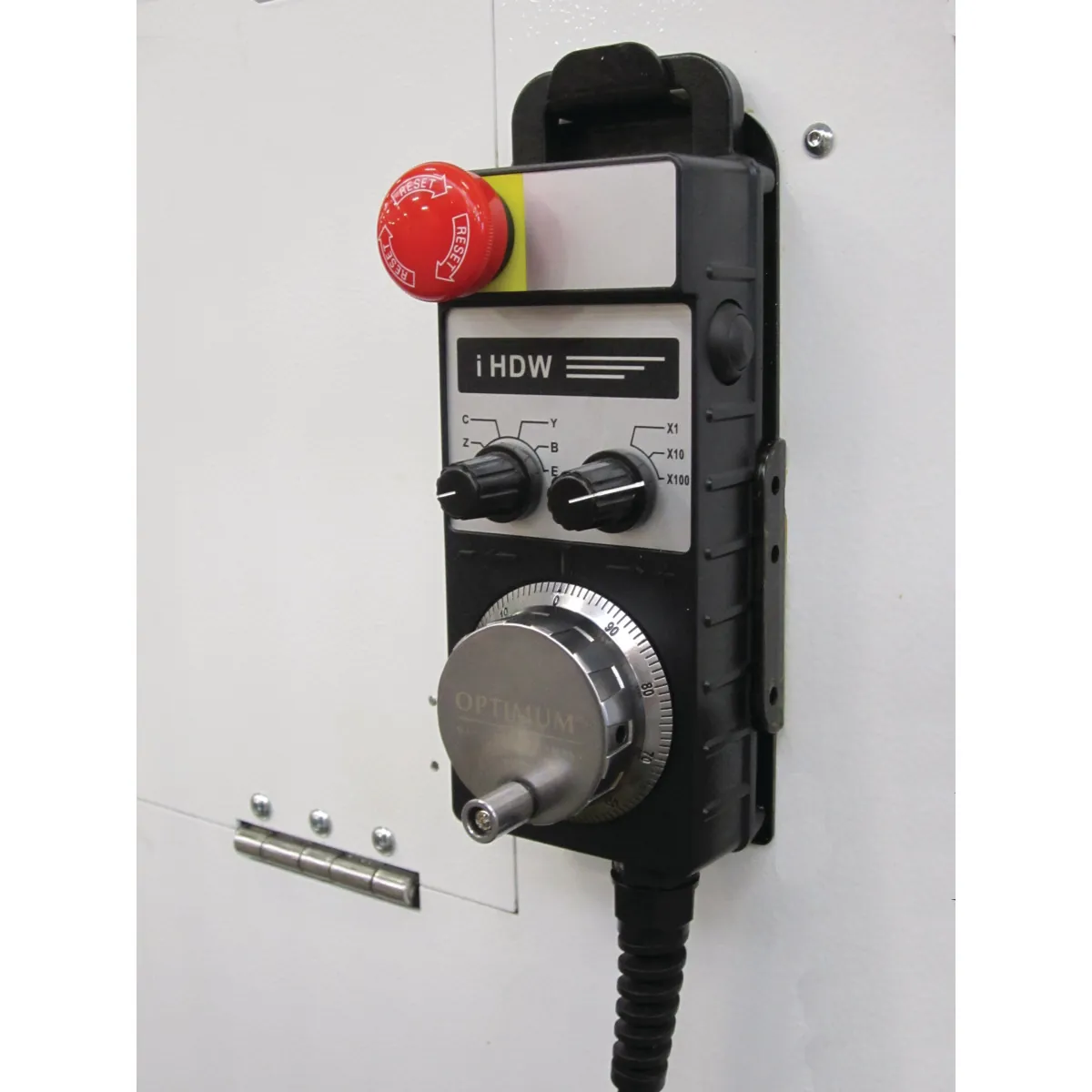

  • Преносим електронен ръчен маховик с бутон за потвърждение и гъбовиден бутон за аварийно спиране — улеснява много въвеждането на програмите
  • Система за охлаждане
  • Автоматична смяна на инструмента
  • Масивна, точна фрезова маса с прецизно обработена повърхност
  • Големи вратички за достъп — почистването и поддръжката отнемат минимално време

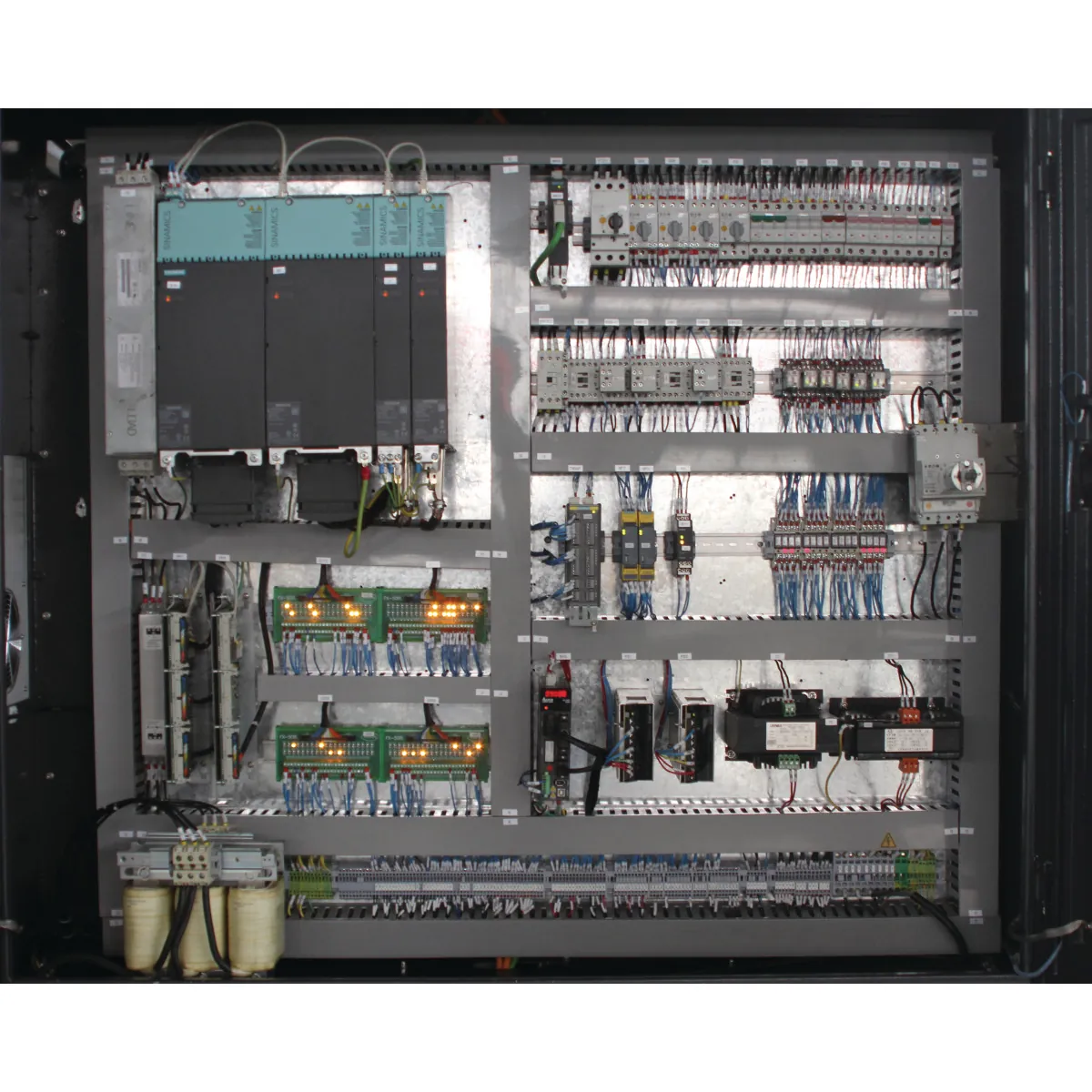

  • Серво задвижване SIEMENS по всички оси
  • Лентов транспортьор за стружки
  • Количка за стружки
  • Шпиндел, свързан директно с двигателя (inline), 16 000 об/мин
  • Сачмено-винтови двойки по всички оси

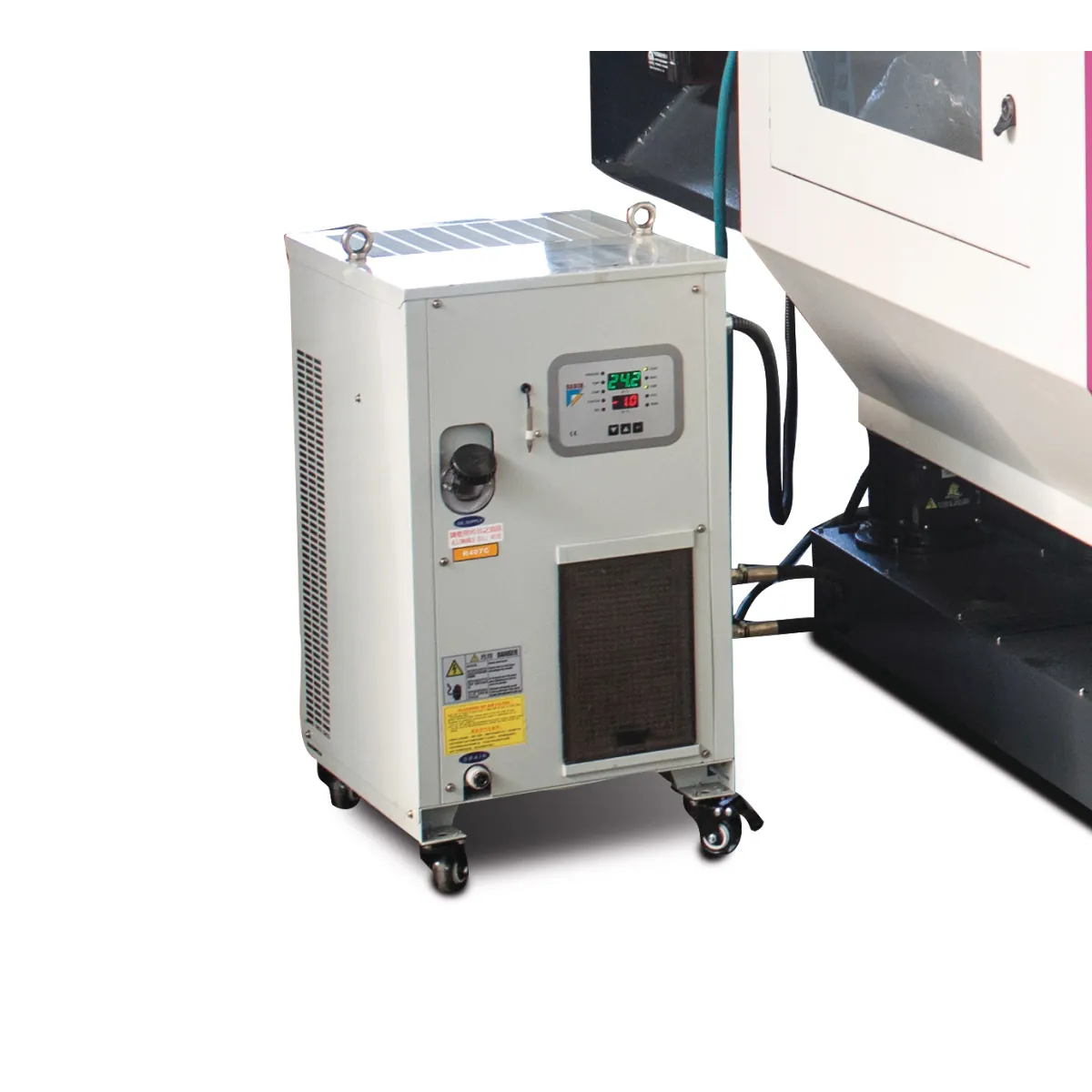

  • Масленият охладител компенсира температурните колебания на главния шпиндел
  • Машина за пробиване и нарязване на резби с пълни възможности за фрезоване и SIEMENS SINUMERIK 828D
