Марка: Optimum · Stürmer Maschinen, Германия

CNC фреза OPTImill F 50, 400 V

Каталожен № 3501050CNC Фрези и обработващи центри

Дължина (прибл.)
2030 мм
Ширина/дълбочина (прибл.)
1600 мм
Височина (прибл.)
1980 мм
Нето тегло (прибл.)
1423 кг
Захранващо напрежение
400 V
Честота
50 Hz

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)2030 мм
Ширина/дълбочина (прибл.)1600 мм
Височина (прибл.)1980 мм
Нето тегло (прибл.)1423 кг
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хоризонтална фрезова маса
Дължина на фрезовата маса690 мм
Ширина на фрезовата маса225 мм
Мин. разстояние вертикален шпиндел – фрезова маса90 мм
Макс. разстояние вертикален шпиндел – фрезова маса410 мм
Размер на T-каналите на фрезовата маса14 мм
Брой T-канали на фрезовата маса3
Разстояние между T-каналите на фрезовата маса63 мм
Макс. натоварване на фрезовата маса150 кг
Охлаждаща система
Мощност на помпата за охлаждаща течност0,45 kW
Обем на резервоара за охлаждаща течност70 л
Пневматично свързване
Работно налягане на въздуха6 bar
Ходове
Ход по ос X (автоматично)330 мм
Ход по ос Y (автоматично)220 мм
Ход по ос Z (автоматично)320 мм
Мин. разстояние шпиндел – колона280 мм
Макс. разстояние шпиндел – колона280 мм
Вертикален шпиндел
Захват на вертикалния шпинделBT 30
Обороти на вертикалния шпиндел10000 об/мин
Мощност на вертикалния шпиндел (S1)3,7 kW
Мощност на вертикалния шпиндел (S6-30 %)5,5 kW
Въртящ момент на вертикалния шпиндел (S1)24 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)36 Nm
Скорост на подаване
Скорост на подаване по ос X15 м/мин
Скорост на подаване по ос Y15 м/мин
Скорост на подаване по ос Z15 м/мин
Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)3,5 Nm
Въртящ момент на двигателя за подаване по Y (S1)6 Nm
Въртящ момент на двигателя за подаване по Z (S1)6 Nm
Револверна глава
Устройство за смяна на инструментикарусел
Макс. диаметър на инструмента100 мм
Макс. дължина на инструмента200 мм
Макс. тегло на инструмента6 кг
Време за смяна на инструмента (от инструмент до инструмент)7 с
Електрическо свързване
Обща мощност10 kVA
Особености
Допълнителен пакет SIEMENSгаранция за дефекти на материала и безплатен сервиз на място OSS

Особености

  • Машина с чугунена колона за висока твърдост

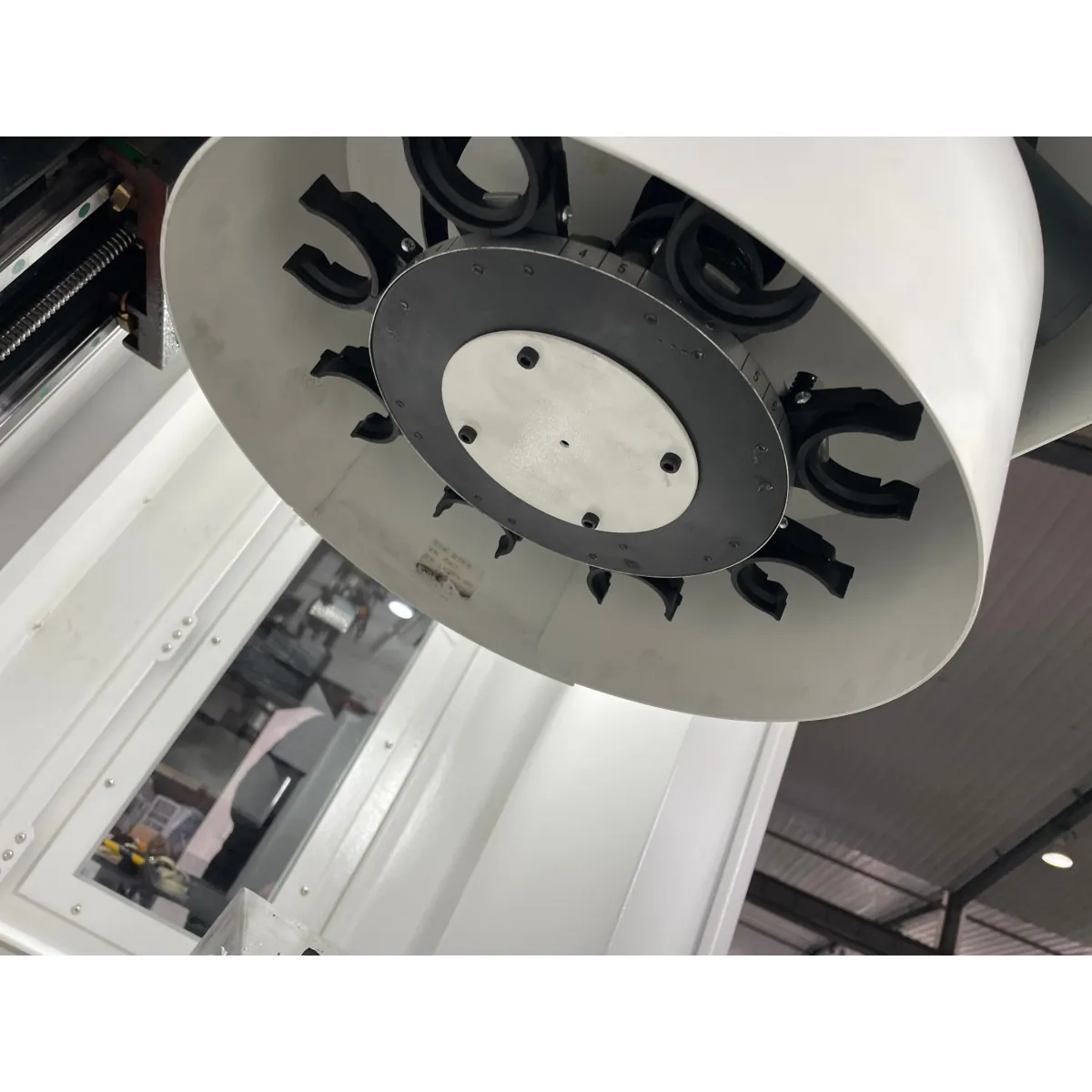

  • Карусел за инструменти с осем позиции

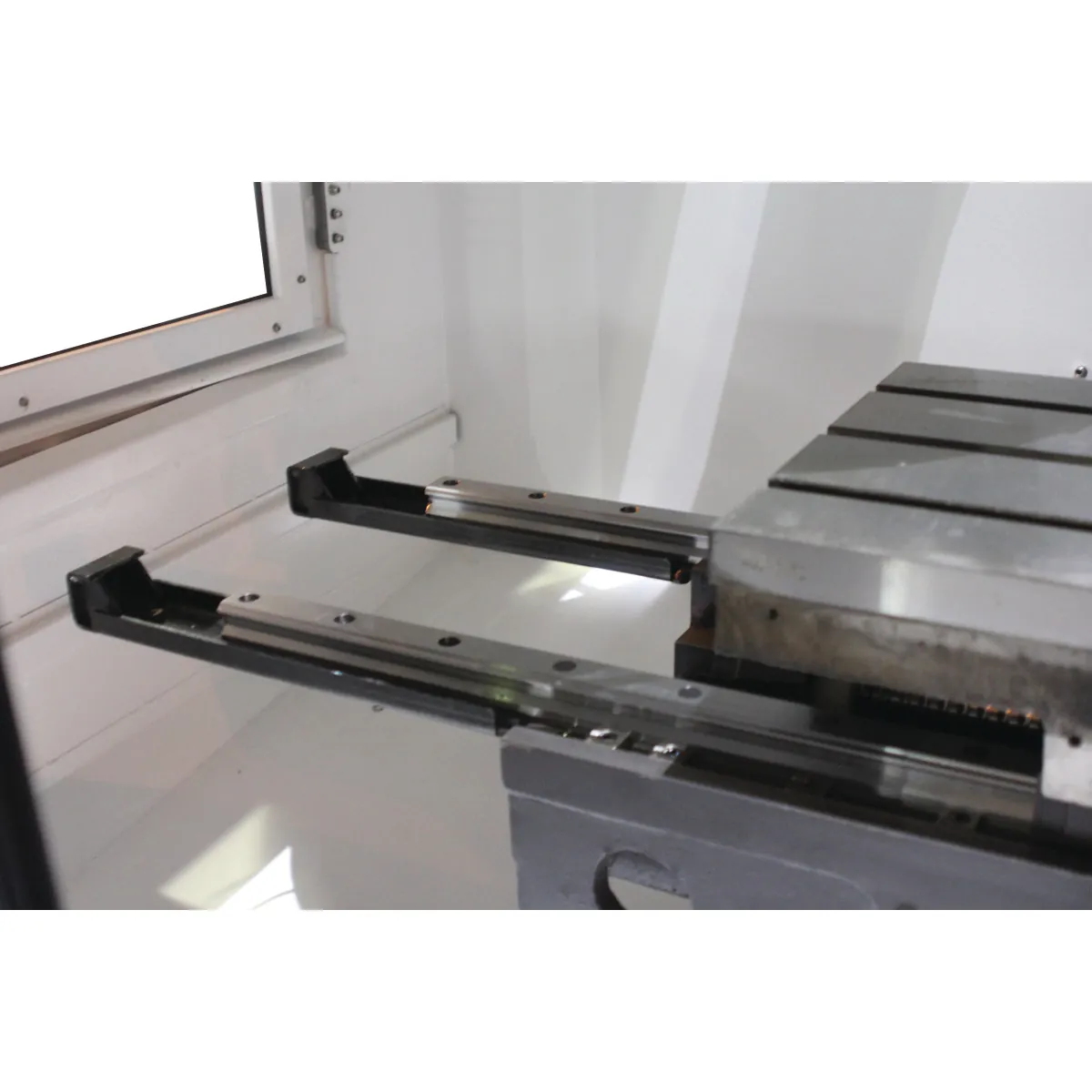

  • Всички линейни водачи са с капаци от неръждаема стомана
  • Автоматично централно мазане
  • Главен двигател на шпиндела Siemens
  • Серво задвижване Siemens по всички оси (затворен контур на управление)
  • Максимални обороти на шпиндела 10 000 об/мин

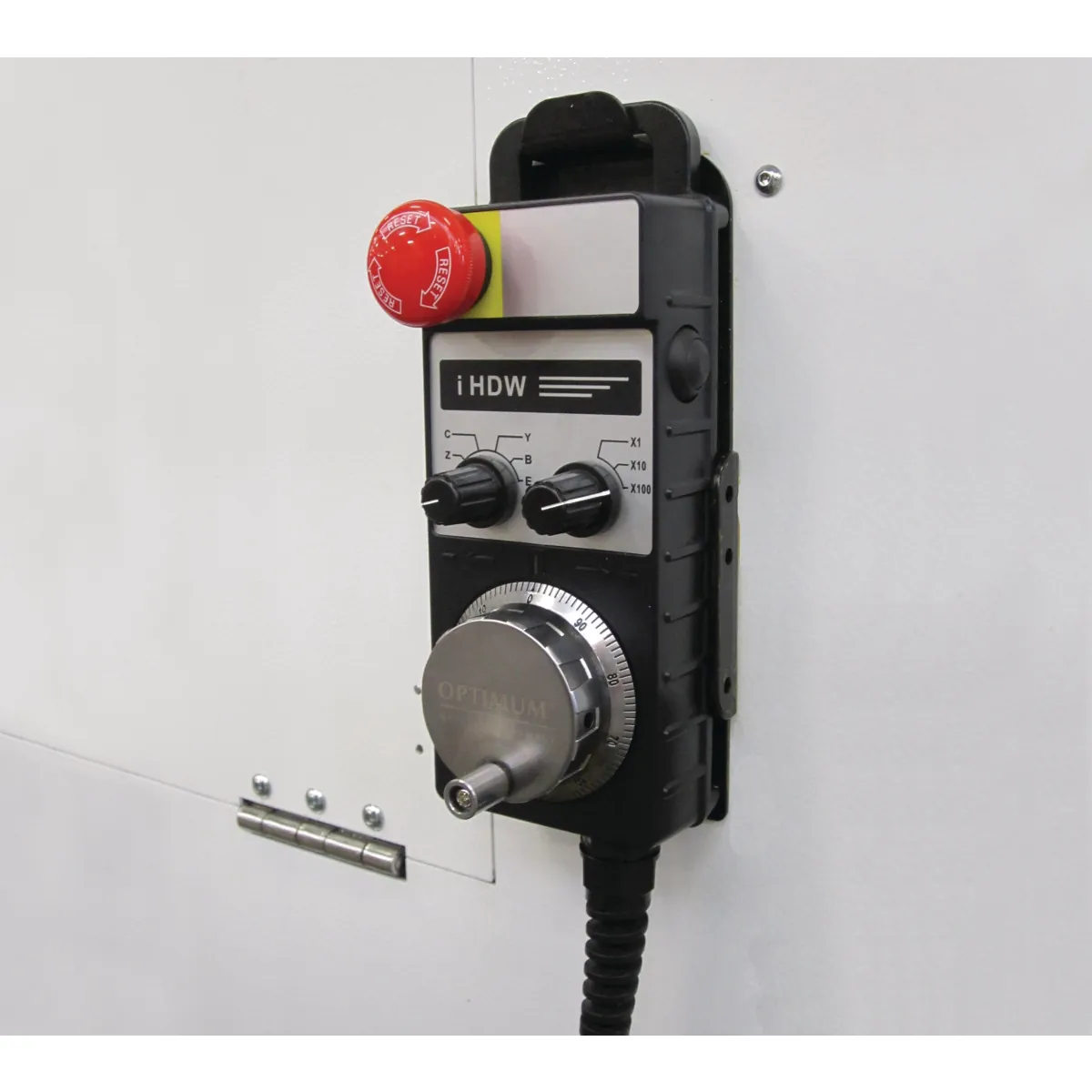

  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Охладителна система с резервоар 70 л
  • Инструментите се сменят автоматично или с бутон (електропневматично затягане на инструмента)
  • Масивна, точна фрезова маса — големи размери и прецизно обработена повърхност
  • Много големи вратички за достъп — почистването и поддръжката отнемат минимално време
  • LED осветление, което осветява цялата работна зона
  • Идеална за обучение и изработка на прототипи; заема минимално място

Лесна за работа

  • Клавиатура, пригодена за технологията
  • Бутони със защитна мембрана

Сигурен процес

  • LED индикация на номера на инструмента
  • MCP с въртящ се превключвател за корекция на подаването и шпиндела

Комуникативна

  • RJ45 Ethernet отзад

Пълен пакет

  • RJ45 Ethernet порт
  • Подготвена за дистанционна поддръжка
  • Функция AST за лесна оптимизация при по-високи изисквания към динамиката и точността
  • Абсолютен енкодер — не е нужно търсене на референтна точка
  • По-висока точност

Система за управление

  • Цветен LCD дисплей 8,4" с резолюция 800 x 600

Допълнителен пакет SIEMENS OSS

  • 12 месеца; кат. № 3589010
  • 36 месеца; кат. № 3589012

SINUMERIK 808D ADVANCED е CNC управление, вградено в панел — компактно и лесно решение за начално ниво за прости фрезови задачи. Лесната работа, пускане в експлоатация и поддръжка го правят отлична основа за CNC машини.

Управлението SINUMERIK 808D ADVANCED е предварително конфигурирано специално за фрезоване. Хардуерните и софтуерните разширения му дават достатъчна производителност и за прости фрезови операции при изработката на форми и инструменти.

Софтуерен пакет, идентичен с управлението, който допълнително улеснява работата с машината. Изтегля се безплатно от сайта на Siemens (CNC4you).

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
