Марка: Optimum · Stürmer Maschinen, Германия

CNC фреза OPTImill FP 1840 / FP 2560, маса 2500 x 6000 мм, 400 V

Каталожен № 3511680CNC Фрези и обработващи центри

Дължина (прибл.)
16000 мм
Ширина/дълбочина (прибл.)
7400 мм
Височина (прибл.)
5700 мм
Нето тегло (прибл.)
54000 кг
Скорост на бърз ход по ос X
10000 мм /мин
Скорост на бърз ход по ос Y
15000 мм /мин

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)16000 мм
Ширина/дълбочина (прибл.)7400 мм
Височина (прибл.)5700 мм
Нето тегло (прибл.)54000 кг
Бърз ход
Скорост на бърз ход по ос X10000 мм /мин
Скорост на бърз ход по ос Y15000 мм /мин
Скорост на бърз ход по ос Z10000 мм /мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хоризонтална фрезова маса
Дължина на фрезовата маса6000 мм
Ширина на фрезовата маса2500 мм
Мин. разстояние вертикален шпиндел – фрезова маса220 мм
Макс. разстояние вертикален шпиндел – фрезова маса1220 мм
Размер на T-каналите на фрезовата маса28 мм
Брой T-канали на фрезовата маса11
Разстояние между T-каналите на фрезовата маса200 мм
Макс. натоварване на фрезовата маса25000 кг
Разстояние между колоните3600 мм
Точност
Точност на повторение± 0,015 мм
Точност на позициониране± 0,009 мм
Охлаждаща система
Брой помпи за охлаждаща течност1
Мощност на помпата за охлаждаща течност1,35 kW
Ходове
Ход по ос X (автоматично)6200 мм
Ход по ос Y (автоматично)3600 мм
Ход по ос Z (автоматично)1000 мм

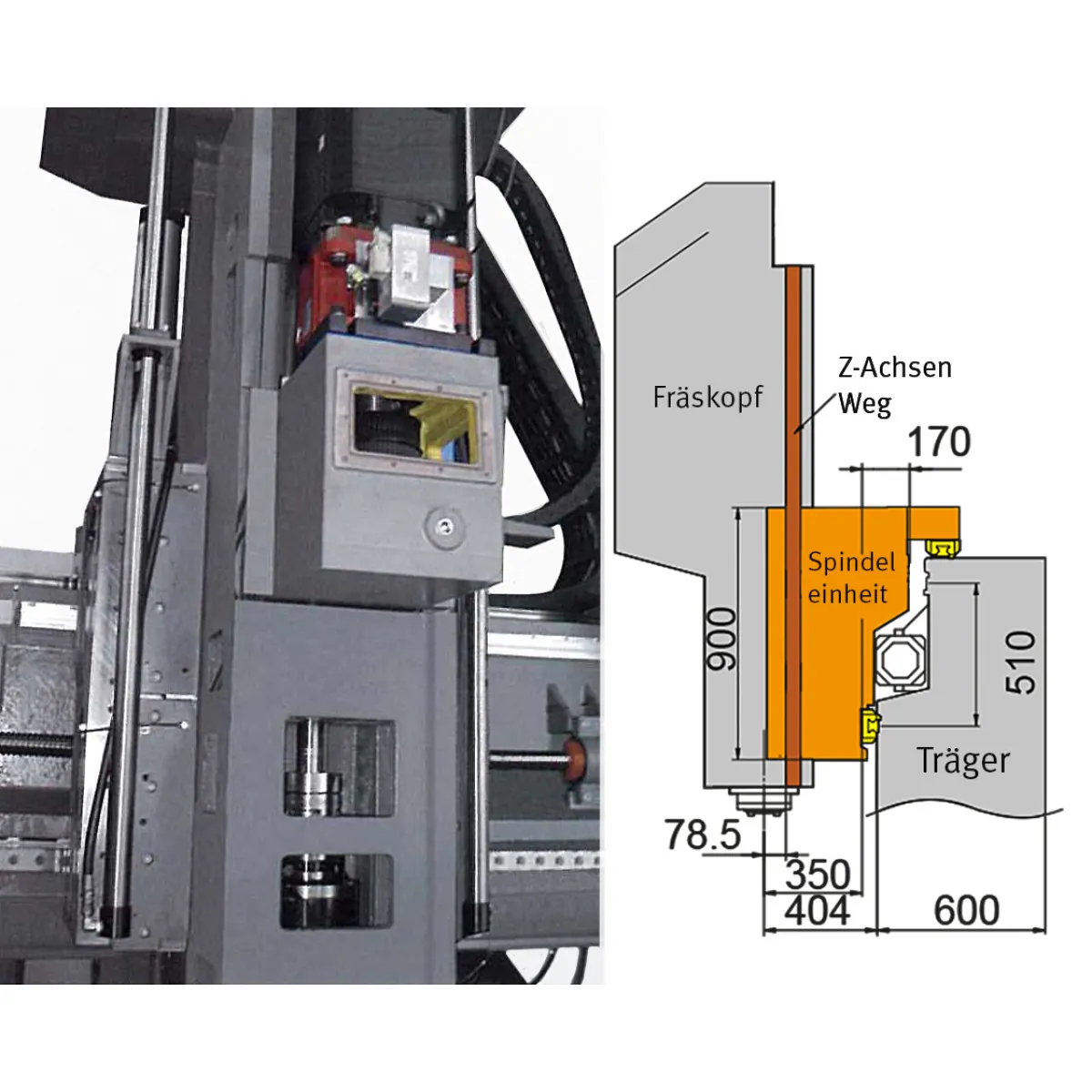

Макс. разстояние шпиндел – колона404 мм
Вертикален шпиндел
Захват на вертикалния шпинделBT 50
Обороти на вертикалния шпиндел6000 об/мин
Мощност на вертикалния шпиндел (S1)22 kW
Мощност на вертикалния шпиндел (S6-30 %)41,8 kW
Въртящ момент на вертикалния шпиндел (S1)140 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)330 Nm
Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)240 Nm
Въртящ момент на двигателя за подаване по Y (S1)180 Nm
Въртящ момент на двигателя за подаване по Z (S1)108 Nm
Револверна глава
Устройство за смяна на инструментидвураменен грайфер
Брой гнезда за инструменти24
Макс. диаметър на инструмента при свободни съседни гнезда220 мм
Макс. диаметър на инструмента110 мм
Макс. дължина на инструмента350 мм
Макс. тегло на инструмента18 кг
Време за смяна на инструмента (от инструмент до инструмент)4,5 с
Електрическо свързване
Обща мощност60 kVA
Особености
Допълнителен пакет SIEMENSгаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS
Комуникативна
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
Система за управление
Формат 43
Системен софтуер
Look Ahead256

Особености

  • Добре обмислената и здрава конструкция осигурява максимална твърдост и стабилност
  • Всички основни компоненти — легло, работна маса, стойка, напречна греда, шейна и шпинделна глава — са от висококачествен чугун MEEHANITE®
  • Оразмерени с голям запас водачи по осите X, Y и Z
  • Всички водачи са закалени и шлифовани (HRC 50 – 55)
  • Осите X и Y са с линейни ролкови водачи — движат се максимално точно и при високи скорости
  • Максимална точност на обработката и добро демпфиране благодарение на широките регулируеми плоски водачи по ос Z — висока производителност при пробиване и фрезоване с голям въртящ момент на шпиндела
  • Закалени и прецизно шлифовани сачмено-винтови двойки на високопрецизни лагери по трите оси за високи скорости на бърз ход

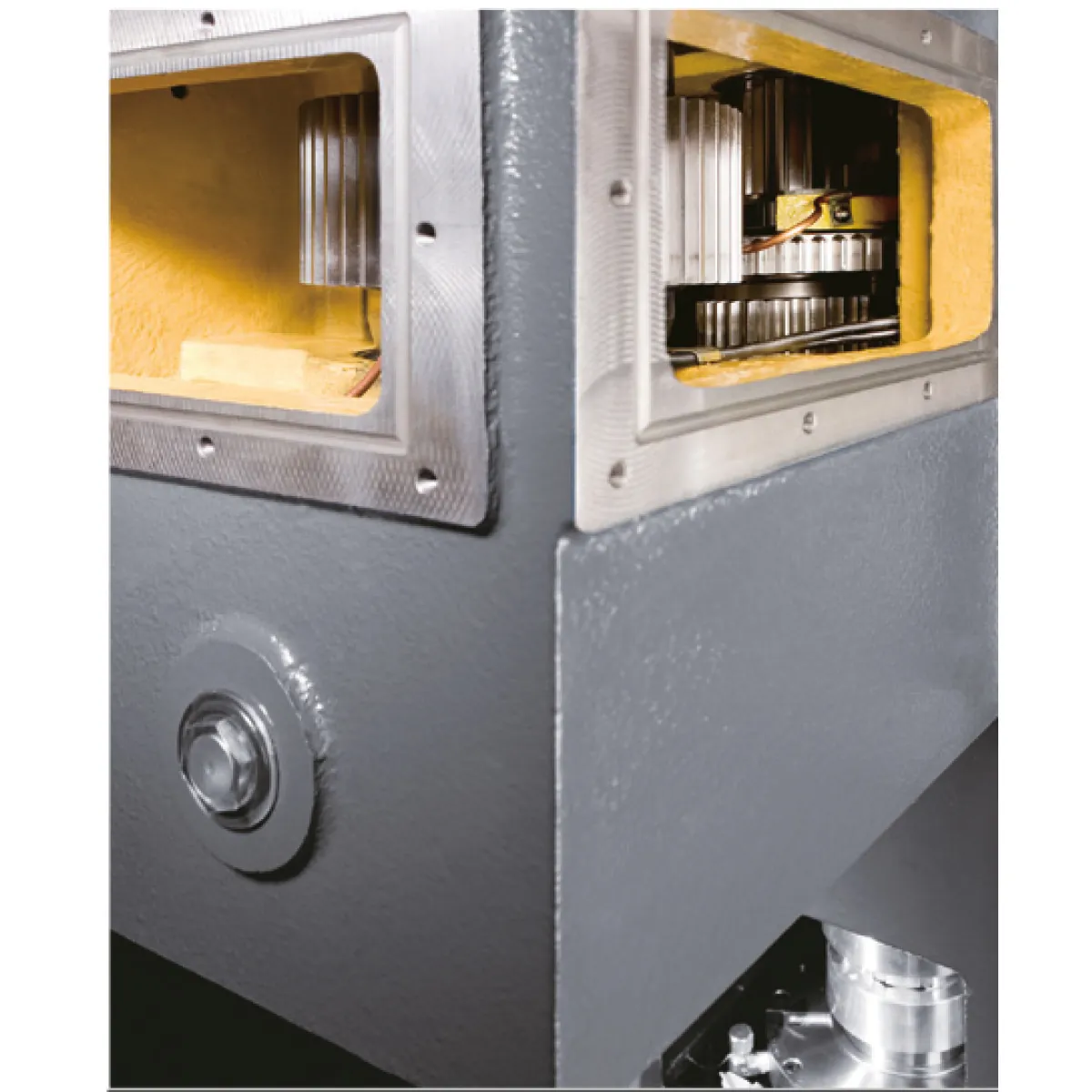

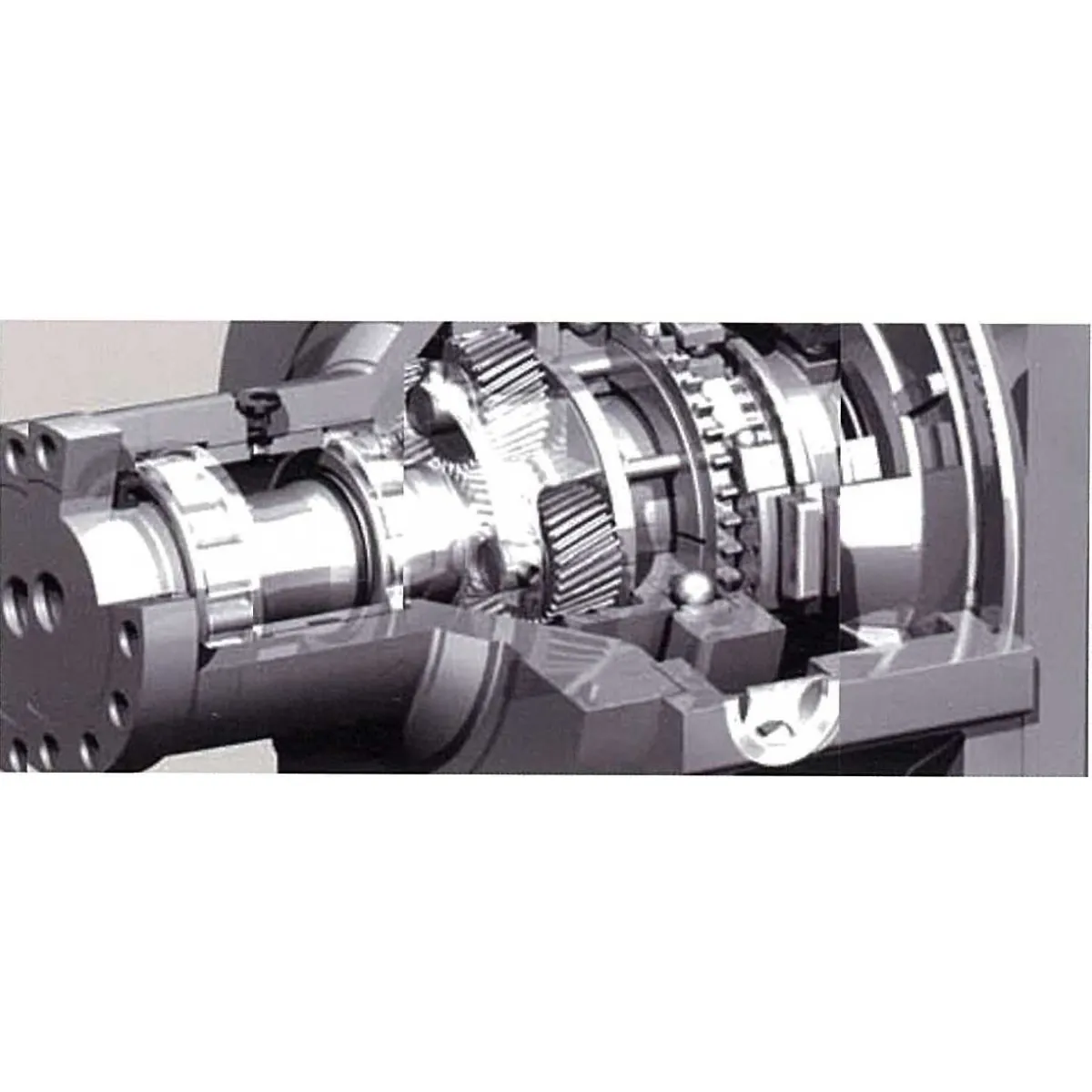

  • Охлаждане на главната скоростна кутия (зъбни колела, лагери, шпиндел) с циркулация на маслото — по-малко топлинно разширение
  • Индикация на работното състояние (светлина при край на работата)
  • Капаци на осите
  • LED работна лампа с алармен индикатор

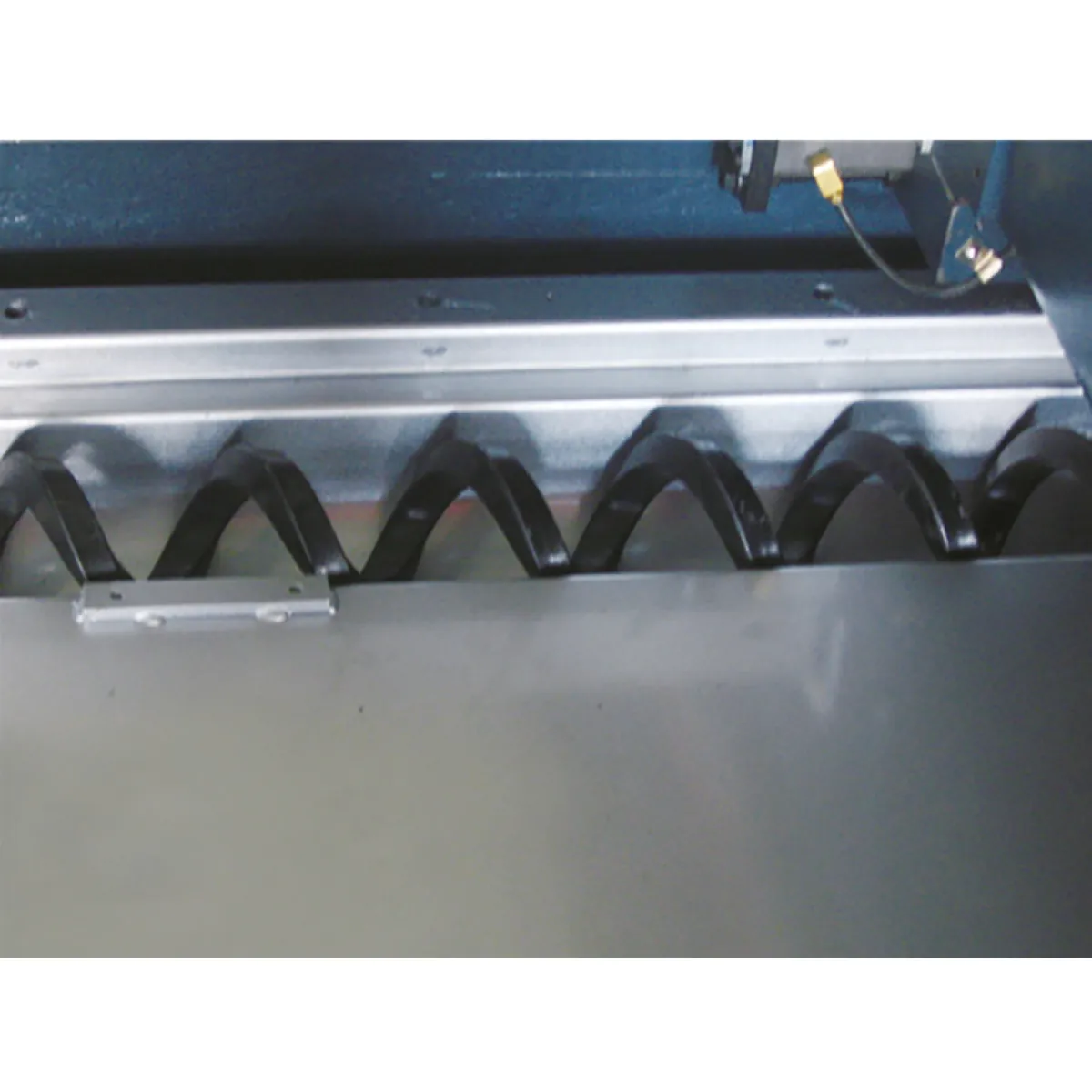

  • Лентов транспортьор за стружки с количка
  • Кабелна верига с разтоварване на опъна и разделяне на кабелите
  • Маслен охладител на шпиндела
  • Топлообменник
  • Захват на шпиндела BT50, макс. 6000 об/мин, за висока точност
  • Напълно затворена машина с широко отварящи се врати за удобна работа с детайлите
  • Автоматична система за смазване с контрол на налягането
  • Система за разделяне на смазочното масло и охлаждащата течност
  • Елементи за настройка

16 функционални бутона

  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

  • Пълна QWERTY клавиатура
  • Бутони със защитно фолио
  • Степен на защита IP65

Система за управление

  • Цветен дисплей 10,4"
  • Лесно управление SINUMERIK
  • Софтуер Operate

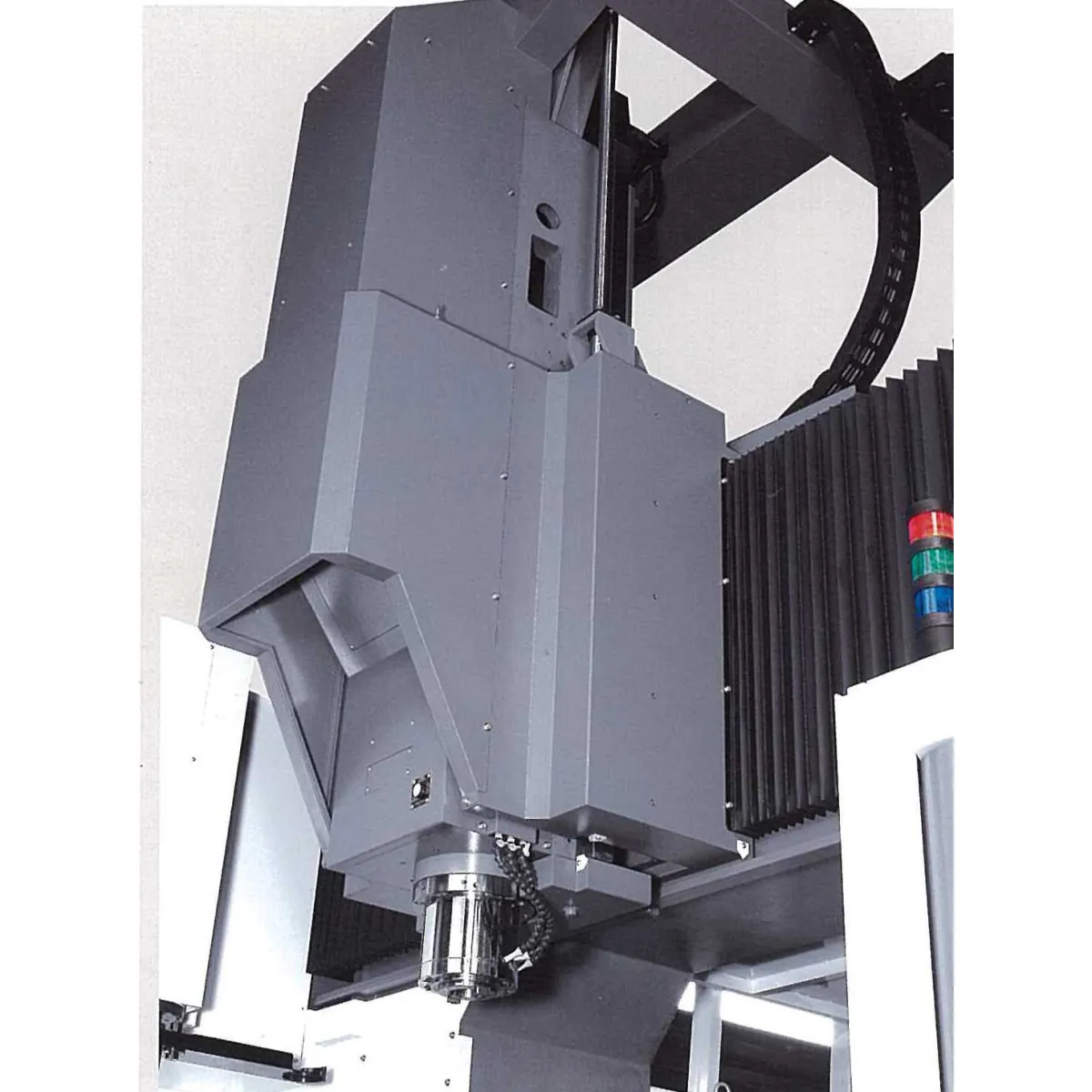

Пневматичното уравновесяване на ос Z осигурява много висока надеждност и стабилност при едновременна работа на няколко оси. Системата SCBS не изисква допълнително захранване или задвижване и позволява висока скорост и точност на обработката
