Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

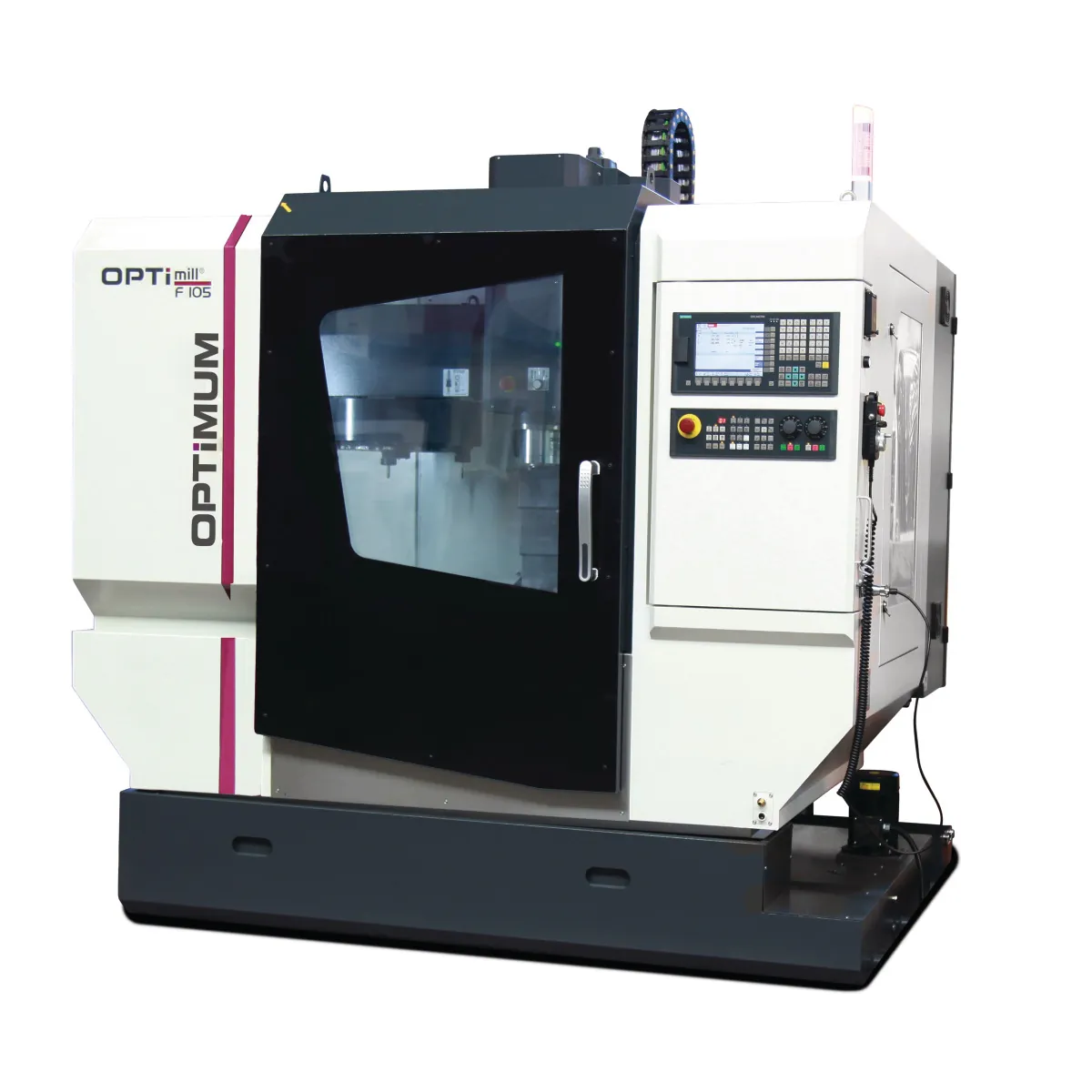

CNC фреза OPTImill F 105 Sinumerik 808D ADVANCED, 400 V

Каталожен № 3501100CNC Фрези и обработващи центри

Дължина (прибл.)
2164 мм
Ширина/дълбочина (прибл.)
1860 мм
Височина (прибл.)
2200 мм
Нето тегло (прибл.)
2800 кг
Макс. размер на челната фреза
70 мм
Макс. размер на палцовата фреза
35 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)2164 мм
Ширина/дълбочина (прибл.)1860 мм
Височина (прибл.)2200 мм
Нето тегло (прибл.)2800 кг
Капацитет на пробиване и фрезоване
Макс. размер на челната фреза70 мм
Макс. размер на палцовата фреза35 мм
Бърз ход
Скорост на бърз ход по ос X15000 мм /мин
Скорост на бърз ход по ос Y15000 мм /мин
Скорост на бърз ход по ос Z15000 мм /мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хоризонтална фрезова маса
Дължина на фрезовата маса800 мм
Ширина на фрезовата маса320 мм
Мин. разстояние вертикален шпиндел – фрезова маса100 мм
Макс. разстояние вертикален шпиндел – фрезова маса600 мм
Размер на T-каналите на фрезовата маса14 мм
Брой T-канали на фрезовата маса3
Разстояние между T-каналите на фрезовата маса100 мм
Макс. натоварване на фрезовата маса300 кг
Точност
Точност на повторение± 0,008 мм
Точност на позициониране± 0,008 мм
Охлаждаща система
Мощност на помпата за охлаждаща течност650 W
Обем на резервоара за охлаждаща течност120 л
Пневматично свързване
Работно налягане на въздуха7 bar
Ходове
Ход по ос X (автоматично)550 мм
Ход по ос Y (автоматично)305 мм
Ход по ос Z (автоматично)460 мм

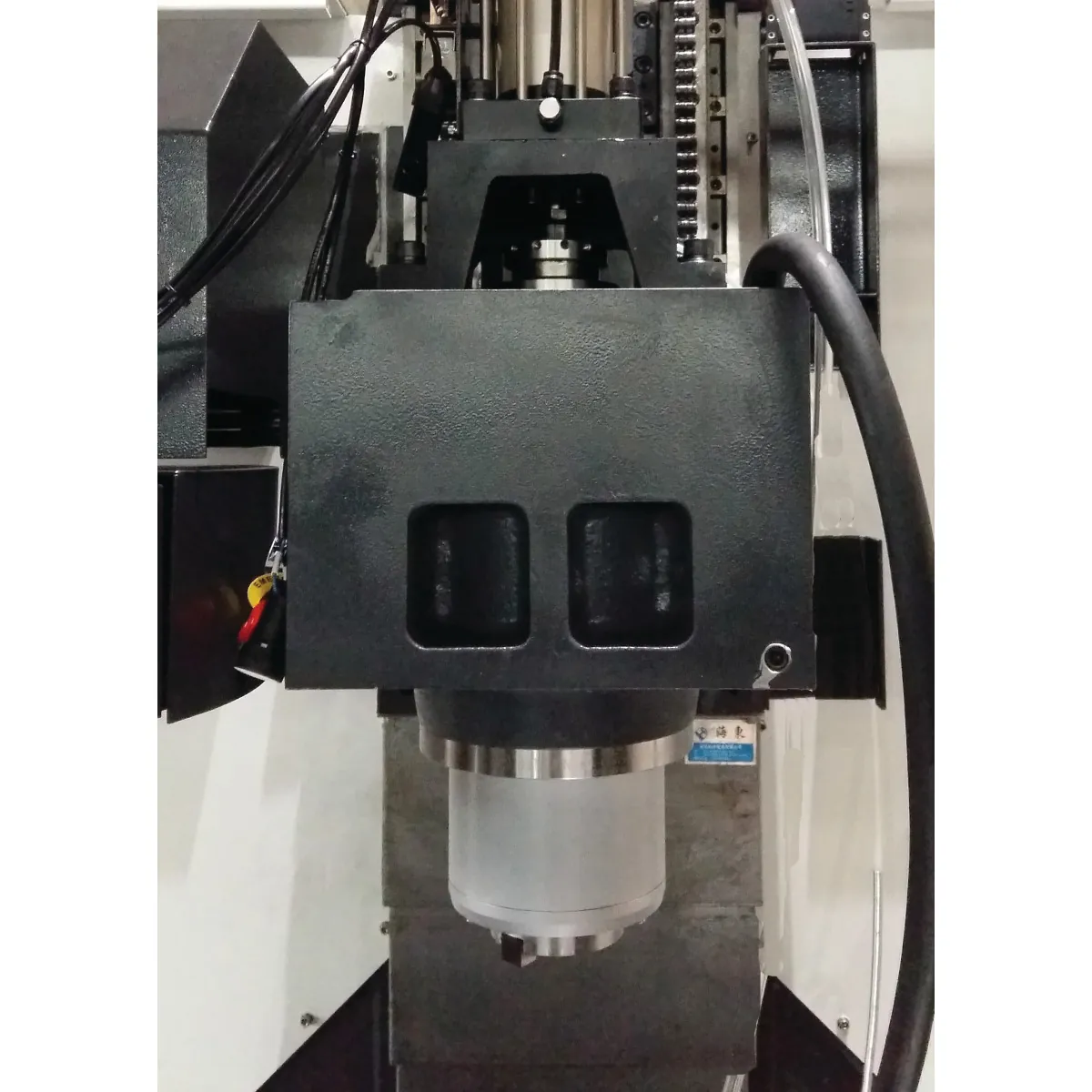

Вертикален шпиндел
Захват на вертикалния шпинделBT 40
Обороти на вертикалния шпиндел10 - 10000 об/мин
Мощност на вертикалния шпиндел (S1)7,5 kW
Мощност на вертикалния шпиндел (S6-30 %)11 kW
Въртящ момент на вертикалния шпиндел (S1)48 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)70 Nm
Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)8 Nm
Въртящ момент на двигателя за подаване по Y (S1)8 Nm
Въртящ момент на двигателя за подаване по Z (S1)11 Nm
Револверна глава
Устройство за смяна на инструментикарусел
Брой гнезда за инструменти12 бр.
Макс. диаметър на инструмента70 мм
Макс. дължина на инструмента300 мм
Макс. тегло на инструмента6 кг
Време за смяна на инструмента (от инструмент до инструмент)7 с
Електрическо свързване
Обща мощност15 kVA
Опаковка и доставка
EAN4030635027956
Страна на произходКитай
Размери на опаковката2238 × 1981 × 2215 мм
Бруто тегло3000 кг

Особености

  • Здрава конструкция

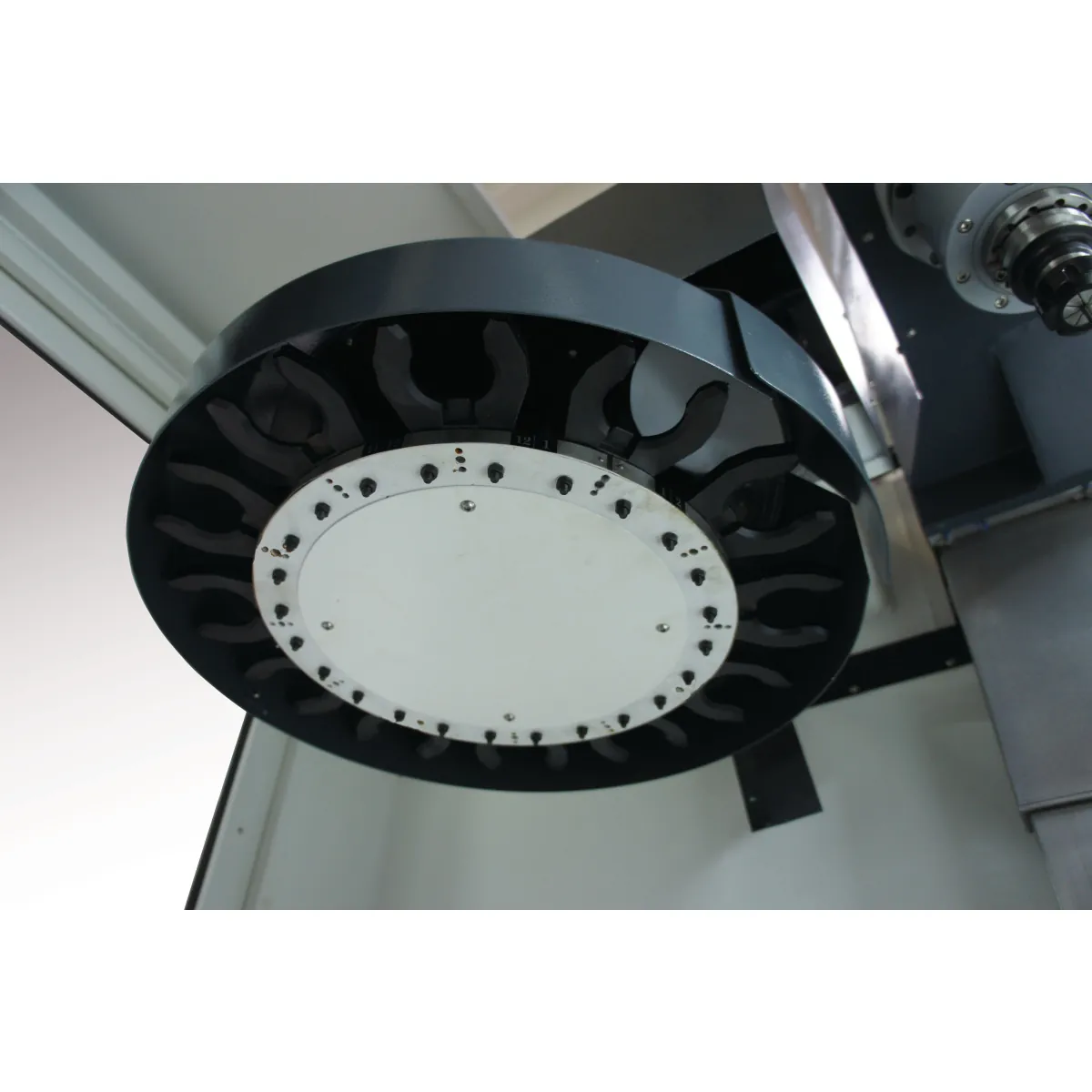

  • Карусел за инструменти с 12 гнезда
  • Всички линейни водачи са с капаци от неръждаема стомана
  • Автоматично централно мазане
  • Главен двигател на шпиндела Siemens
  • Серво задвижване SIEMENS по всички оси (затворен контур на управление)
  • Макс. обороти на шпиндела 10 000 об/мин
  • Лампа в работната зона

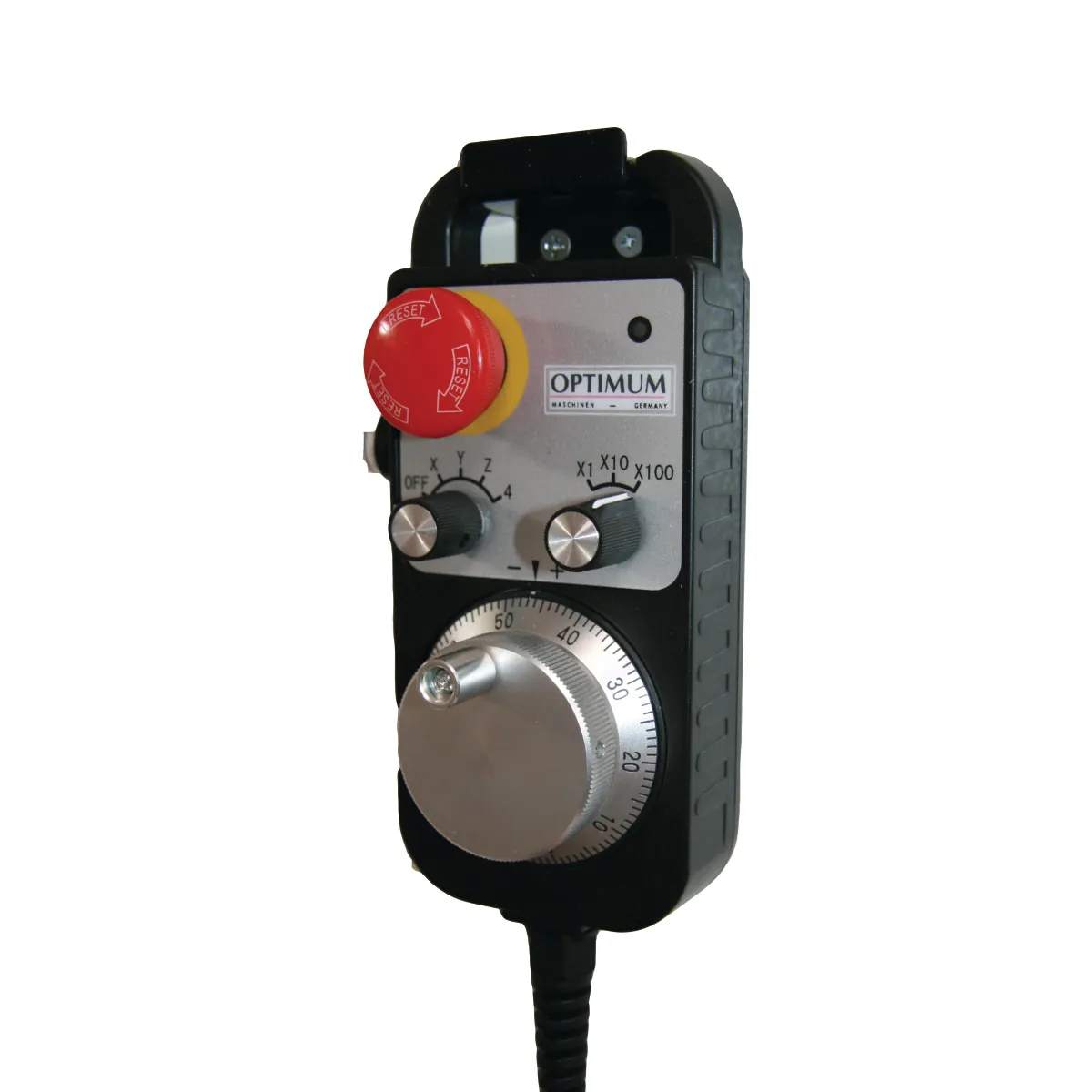

  • Преносим електронен ръчен маховик с разрешаващ бутон и ударен бутон за аварийно спиране — улеснява много въвеждането на програмите
  • Охладителна система с резервоар 120 л
  • Инструментът се сменя автоматично или с бутон (електропневматично затягане на инструмента)
  • Масивна, точна фрезова маса с големи размери и прецизно обработена повърхност
  • Много големи вратички за достъп — почистването и поддръжката отнемат минимално време
  • Компактното решение за малки серии в средни предприятия

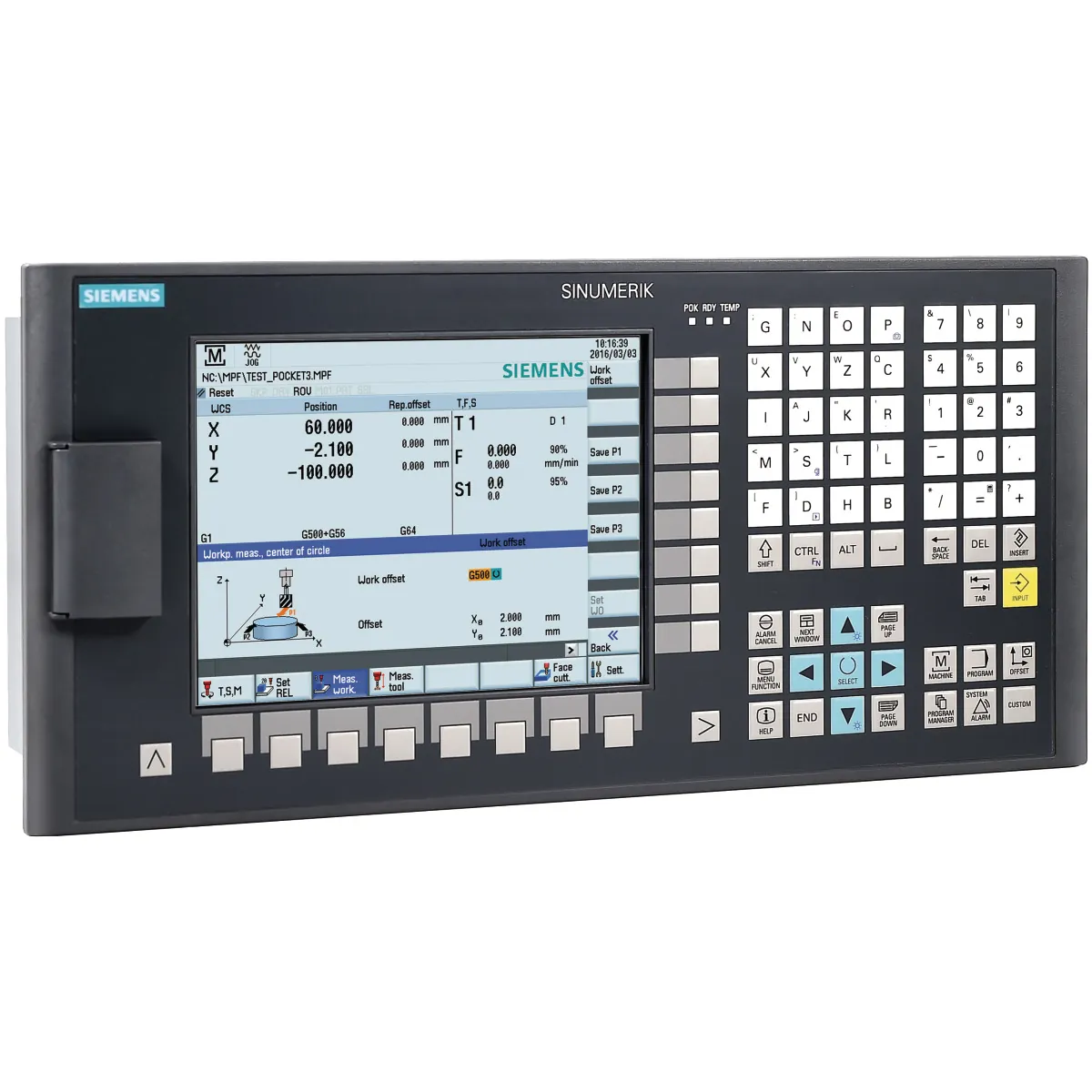

Включен софтуерен пакет „SINUMERIK 808D on PC“ — практичен обучителен софтуер, с който детайлите се програмират и симулират офлайн на компютъра. Изтегля се безплатно от сайта на Siemens (CNC4you).

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка по договаряне

  • Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
  • Неналични продукти: срокът за доставка е 7 работни дни, освен ако не бъде уточнено друго от наш служител.
  • Pigeon Express превозва пратки до 400 кг. За тази машина начина и цената на доставката уточняваме с Вас при потвърждаване на поръчката.
Тегло за доставка
3000 кг
Габарити
2238 × 1981 × 2215 мм
Условия за доставка

Гаранция

„Гаранционният срок за всички физически лица е 24 месеца, а за всички юридически лица е 12 месеца, освен ако не е упоменато друго в описанието на продукта.“

Promash предоставя гаранция съгласно условията на производителя.
