Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

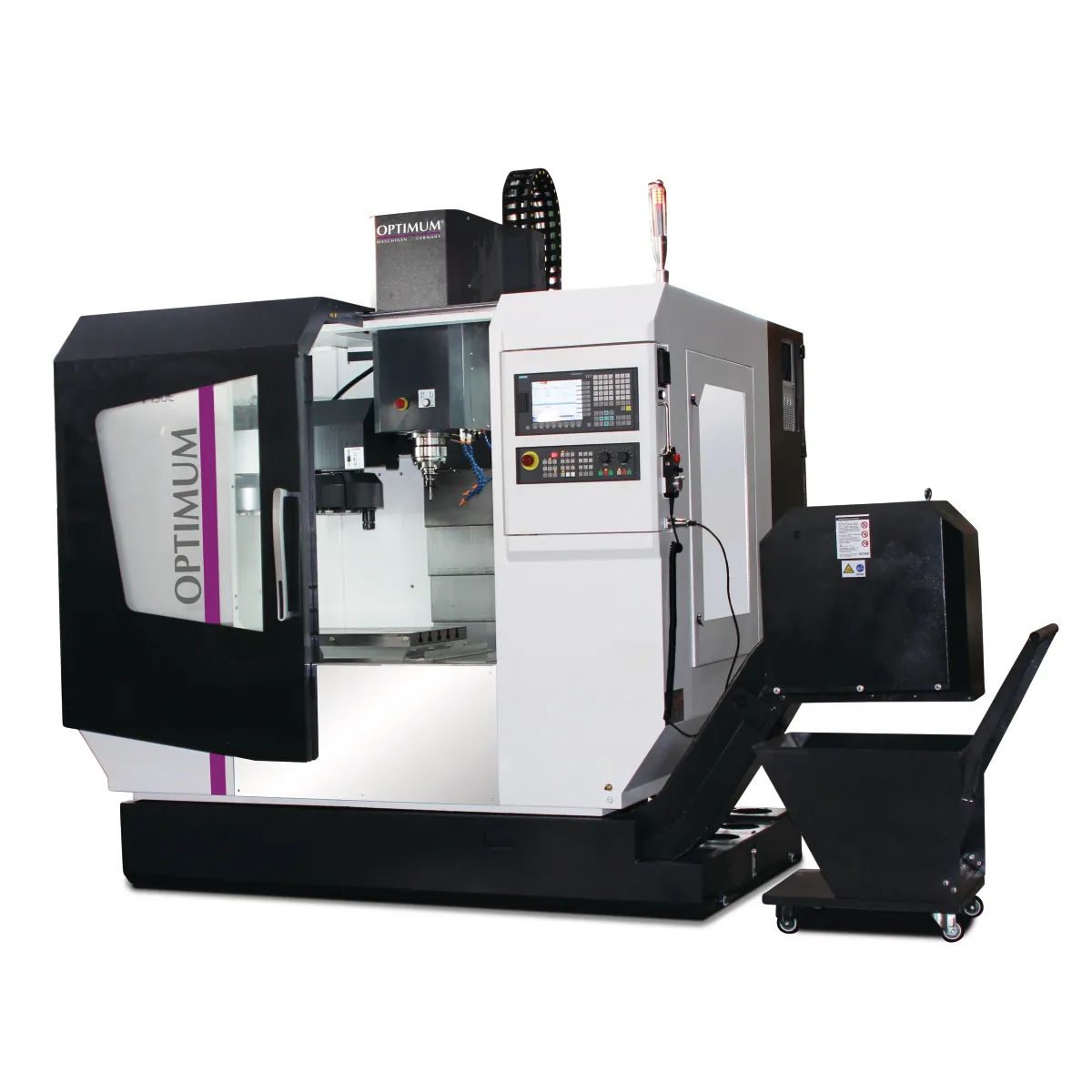

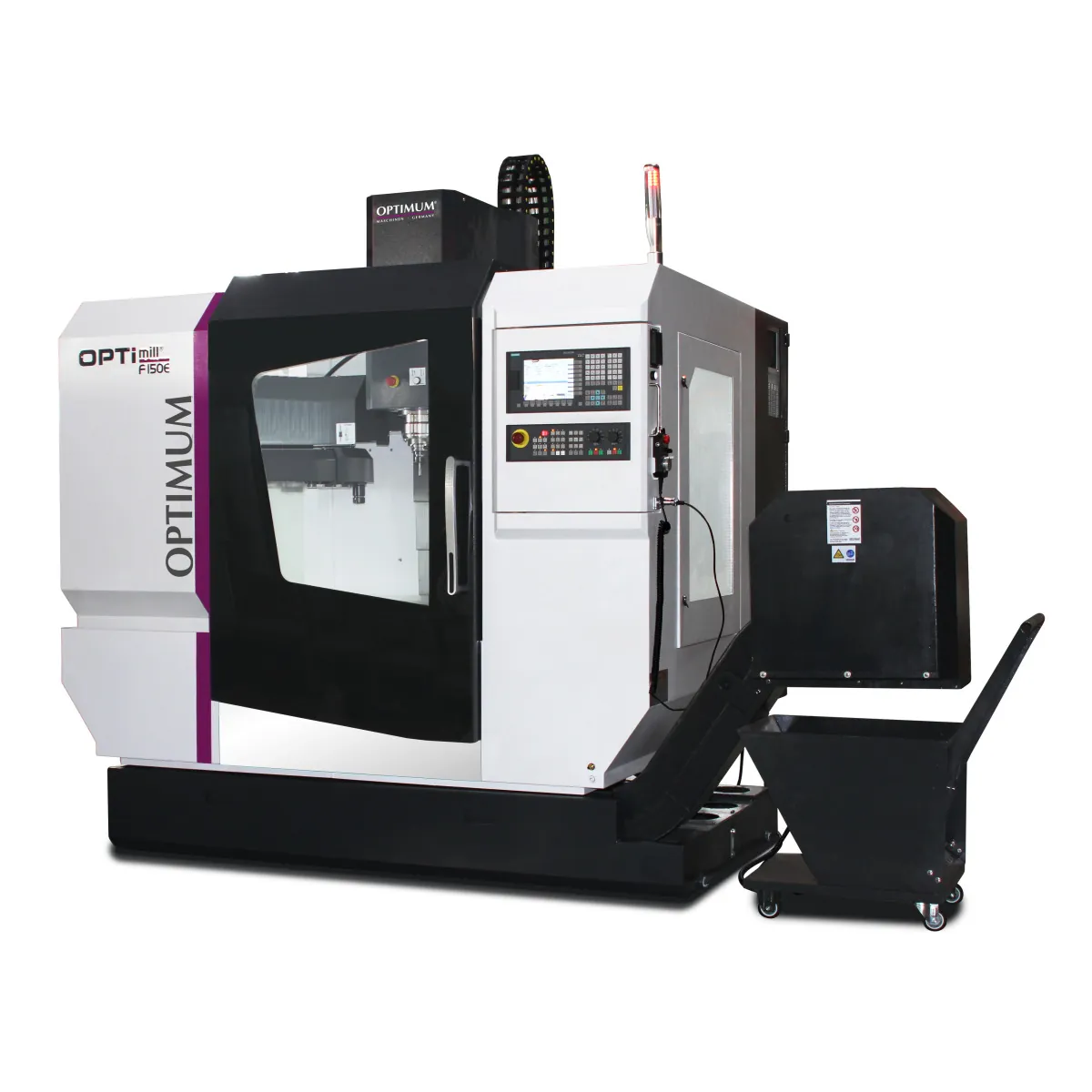

CNC фреза OPTImill F 150E, 400 V

Каталожен № 3501150CNC Фрези и обработващи центри

Дължина (прибл.)
3420 мм
Ширина/дълбочина (прибл.)
2050 мм
Височина (прибл.)
2400 мм
Нето тегло (прибл.)
4500 кг
Макс. размер на челната фреза
80 мм
Макс. размер на палцовата фреза
38 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)3420 мм
Ширина/дълбочина (прибл.)2050 мм
Височина (прибл.)2400 мм
Нето тегло (прибл.)4500 кг
Капацитет на пробиване и фрезоване
Макс. размер на челната фреза80 мм
Макс. размер на палцовата фреза38 мм
Бърз ход
Скорост на бърз ход по ос X20000 мм /мин
Скорост на бърз ход по ос Y20000 мм /мин
Скорост на бърз ход по ос Z20000 мм /мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хоризонтална фрезова маса
Дължина на фрезовата маса900 мм
Ширина на фрезовата маса500 мм
Мин. разстояние вертикален шпиндел – фрезова маса100 мм
Макс. разстояние вертикален шпиндел – фрезова маса600 мм
Размер на T-каналите на фрезовата маса18 мм
Брой T-канали на фрезовата маса5
Разстояние между T-каналите на фрезовата маса80 мм
Макс. натоварване на фрезовата маса350 кг
Точност
Точност на повторение± 0,008 мм
Точност на позициониране± 0,008 мм
Охлаждаща система
Мощност на помпата за охлаждаща течност0,37 kW
Обем на резервоара за охлаждаща течност190 л
Пневматично свързване
Работно налягане на въздуха6 bar
Ходове
Ход по ос X (автоматично)750 мм
Ход по ос Y (автоматично)500 мм
Ход по ос Z (автоматично)500 мм
Вертикален шпиндел
Захват на вертикалния шпинделBT 40
Обороти на вертикалния шпиндел10 - 10000 об/мин
Мощност на вертикалния шпиндел (S1)7,5 kW
Мощност на вертикалния шпиндел (S6-30 %)11,25 kW
Въртящ момент на вертикалния шпиндел (S1)48 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)72 Nm
Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)9,55 Nm
Въртящ момент на двигателя за подаване по Y (S1)9,55 Nm
Въртящ момент на двигателя за подаване по Z (S1)16,7 Nm
Револверна глава
Брой гнезда за инструменти16 бр.
Макс. диаметър на инструмента при свободни съседни гнезда180 мм
Макс. диаметър на инструмента90 мм
Макс. дължина на инструмента250 мм
Макс. тегло на инструмента8 кг
Време за смяна на инструмента (от стружка до стружка)20 с
Електрическо свързване
Обща мощност15 kW
Опаковка и доставка
EAN4030635043871
Страна на произходКитай
Размери на опаковката3400 × 2100 × 2400 мм
Бруто тегло4800 кг

Особености

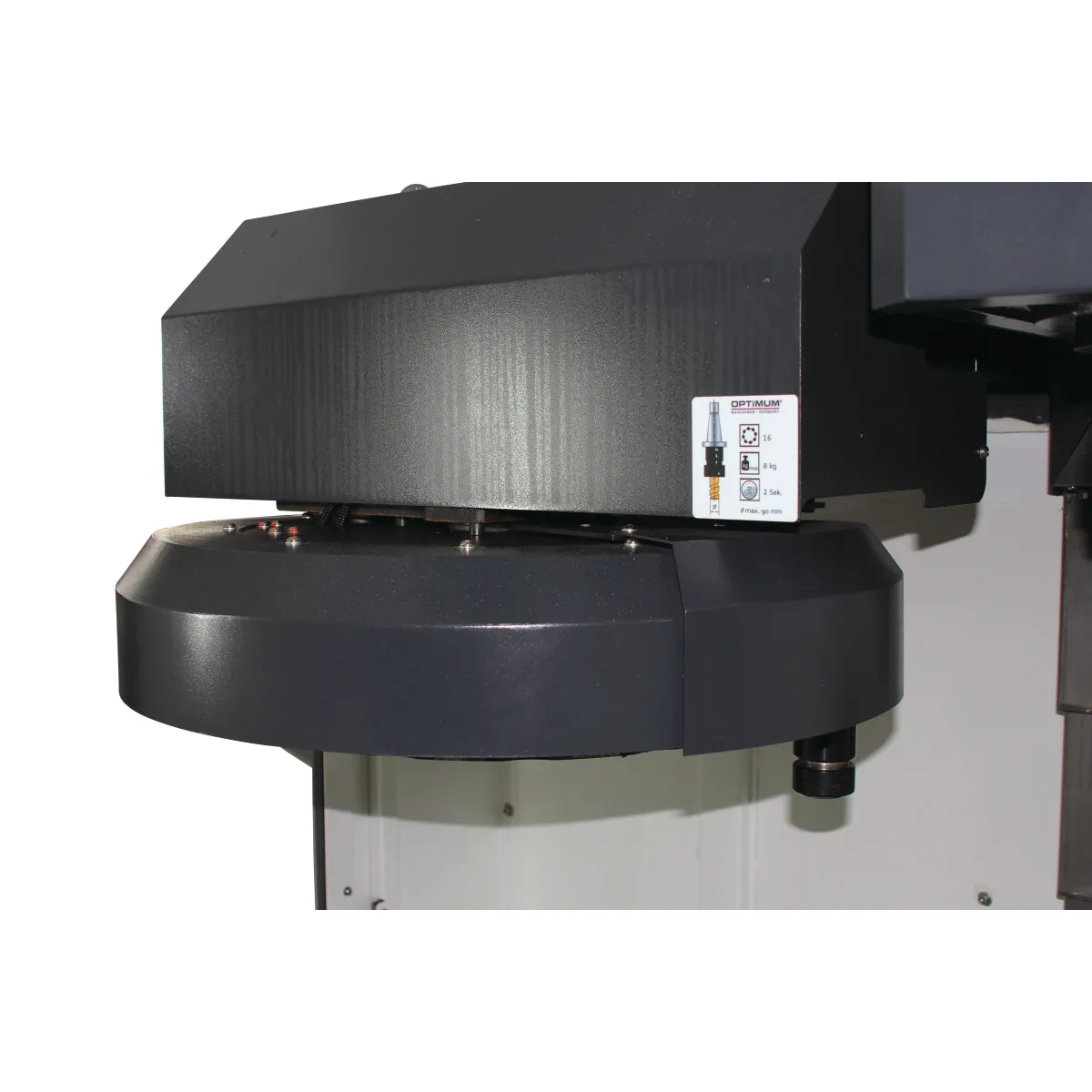

  • Карусел за инструменти с 16 позиции
  • Всички линейни водачи са с капаци от неръждаема стомана
  • Автоматична система за централно мазане
  • Главен двигател на шпиндела Siemens

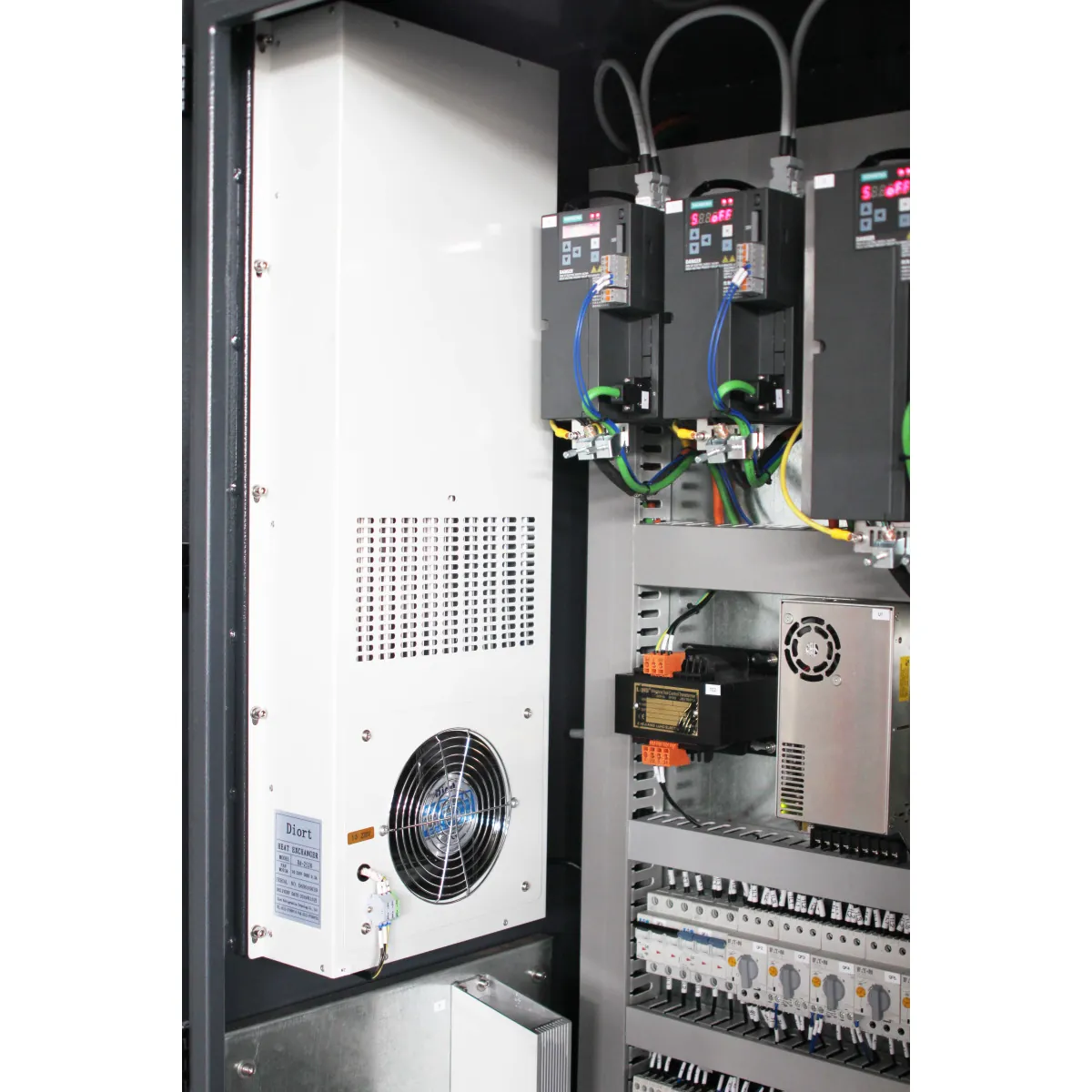

  • Серво задвижване SIEMENS по всички оси (затворен контур на управление)
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Количка за стружки
  • Макс. обороти на шпиндела 10 000 об/мин
  • Осветление на работната зона

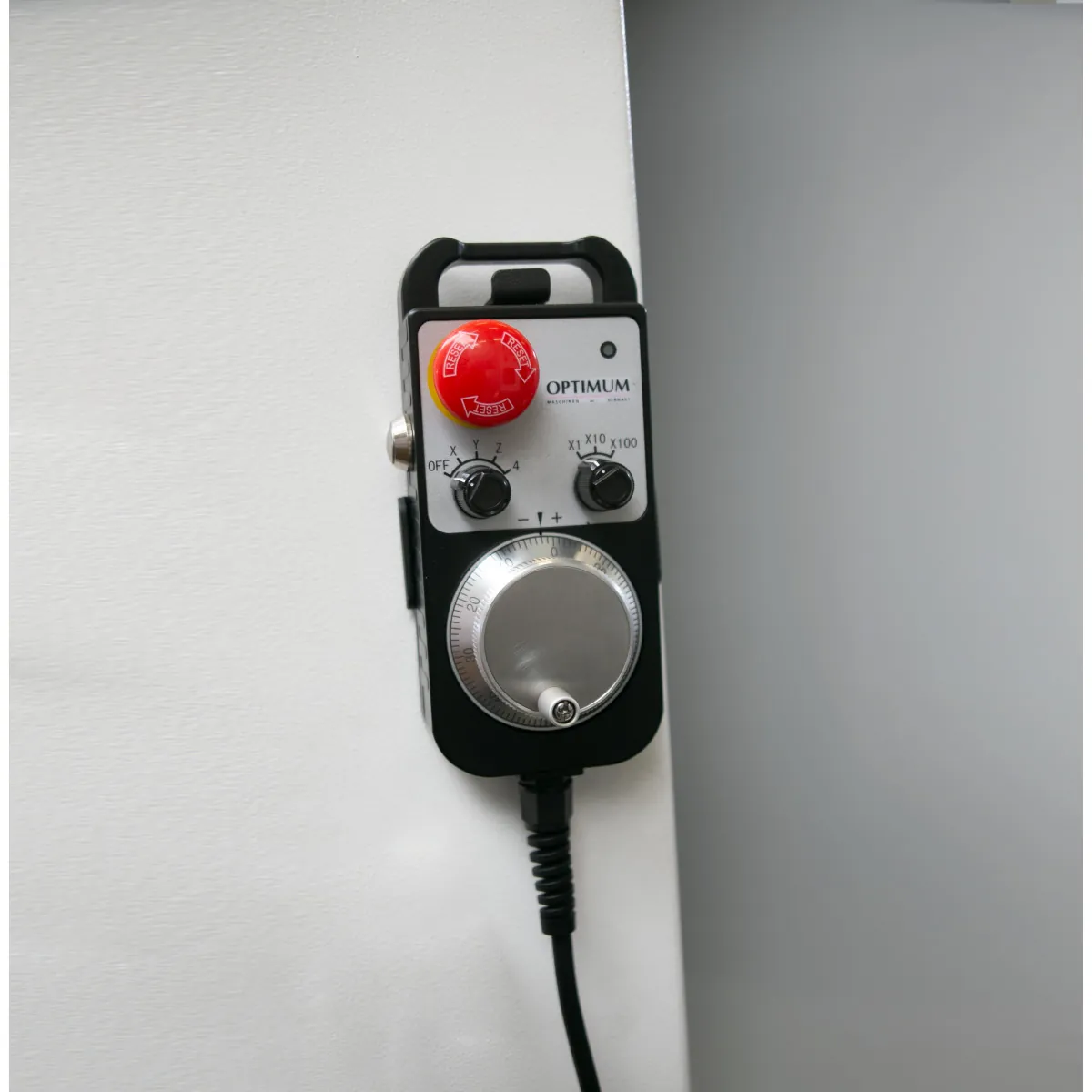

  • Преносим електронен ръчен маховик с разрешаващ бутон и бутон за аварийно спиране — улеснява много въвеждането на програмите
  • Охлаждане с резервоар 190 л
  • Инструментът се сменя автоматично или с бутон (електропневматично затягане на инструмента)
  • Масивна, точна фрезова маса с големи размери и прецизно обработена повърхност
  • Много големи вратички за достъп — почистването и поддръжката отнемат минимално време
  • Компактното решение за малки серии в средни предприятия

В комплекта

  • RJ45 Ethernet порт
  • Цветен LCD дисплей 8,4" с резолюция 800 x 600
  • Подготвена за дистанционна поддръжка
  • Функция AST за лесна оптимизация при по-високи изисквания към динамиката и точността
  • Абсолютен енкодер — не е нужно търсене на референтна точка
  • По-висока точност

Включен софтуерен пакет „SINUMERIK 808D on PC“ — практичен обучителен софтуер, с който детайлите се програмират и симулират офлайн на компютъра. Изтегля се безплатно от сайта на Siemens (CNC4you).

SINUMERIK 808D ADVANCED е CNC управление, вградено в панел — компактно и лесно решение за начално ниво за прости фрезови задачи. Лесната работа, пускане в експлоатация и поддръжка го правят отлична основа за CNC машини.

Управлението SINUMERIK 808D ADVANCED е предварително конфигурирано специално за фрезоване. Хардуерните и софтуерните разширения му дават достатъчна производителност и за прости фрезови операции при изработката на форми и инструменти.

Благодарение на CNC конструкцията в панел с малко интерфейси и пулт със степен на защита IP65 SINUMERIK 808D ADVANCED е готово за работа в тежки условия. Малките размери позволяват използването му в компактни машини

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
