Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

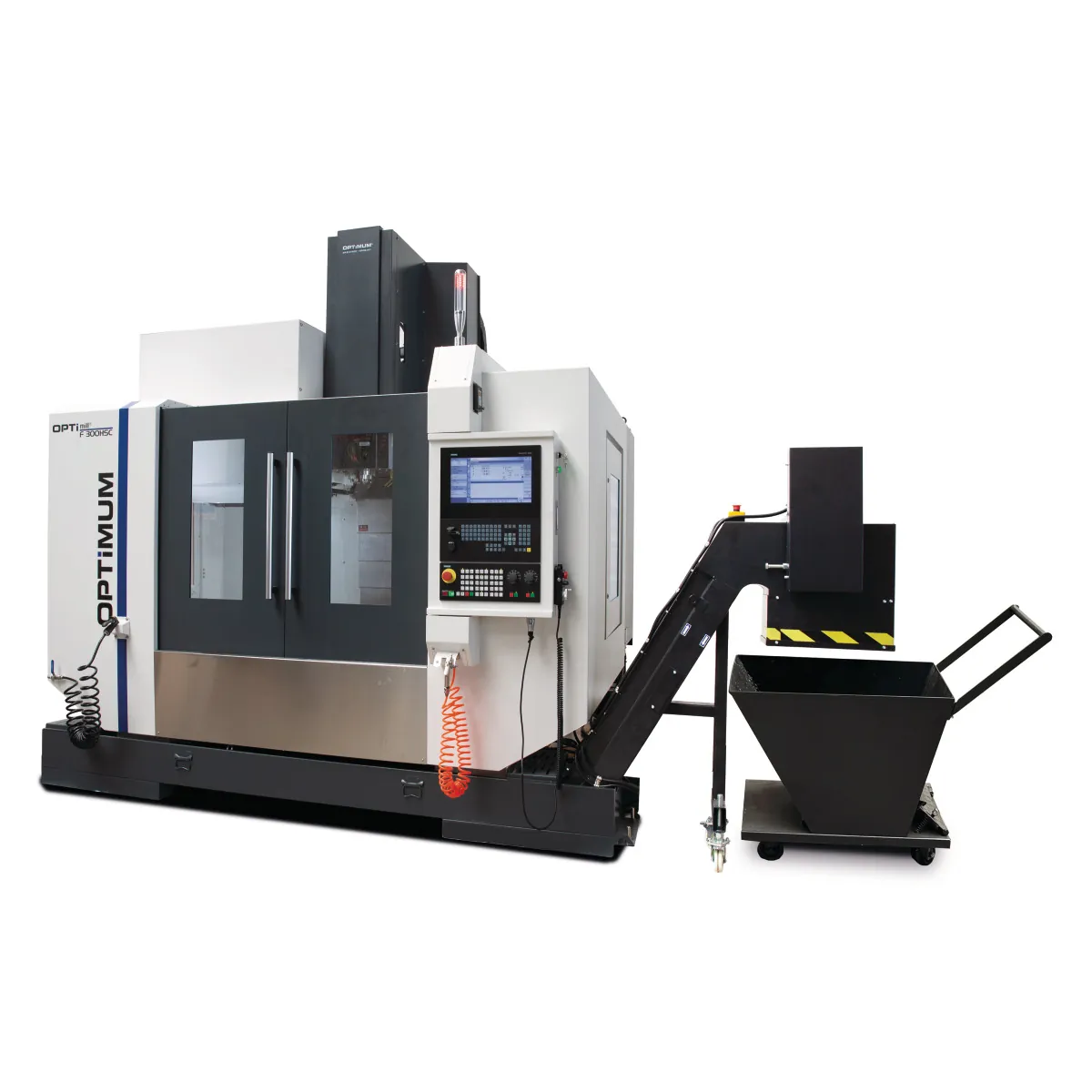

CNC фреза OPTImill F 300HSC, 400 V

Каталожен № 3511430CNC Фрези и обработващи центри

Дължина (прибл.)
2856 мм
Ширина/дълбочина (прибл.)
2300 мм
Височина (прибл.)
2850 мм
Нето тегло (прибл.)
6500 кг
Скорост на бърз ход по ос X
36000 мм /мин
Скорост на бърз ход по ос Y
36000 мм /мин

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)2856 мм
Ширина/дълбочина (прибл.)2300 мм
Височина (прибл.)2850 мм
Нето тегло (прибл.)6500 кг
Бърз ход
Скорост на бърз ход по ос X36000 мм /мин
Скорост на бърз ход по ос Y36000 мм /мин
Скорост на бърз ход по ос Z32000 мм /мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хоризонтална фрезова маса
Дължина на фрезовата маса1200 мм
Ширина на фрезовата маса600 мм
Мин. разстояние вертикален шпиндел – фрезова маса120 мм
Макс. разстояние вертикален шпиндел – фрезова маса750 мм
Размер на T-каналите на фрезовата маса18 мм
Брой T-канали на фрезовата маса5
Разстояние между T-каналите на фрезовата маса100 мм
Макс. натоварване на фрезовата маса800 кг
Точност
Точност на повторение± 0,005 мм
Точност на позициониране± 0,005 мм
Охлаждаща система
Брой помпи за охлаждаща течност3
Мощност на помпата за охлаждаща течност1 kW
Обем на резервоара за охлаждаща течност260 л
Дебит на охлаждащата система35 л/мин
Пневматично свързване
Работно налягане на въздуха6 bar
Разход на въздух на машината6 – 8 кг/м³
Ходове
Ход по ос X (автоматично)1000 мм
Ход по ос Y (автоматично)620 мм
Ход по ос Z (автоматично)630 мм
Вертикален шпиндел
Захват на вертикалния шпинделSK 40 DIN 69871
Обороти на вертикалния шпиндел15000 об/мин
Мощност на вертикалния шпиндел (S1)20 kW
Мощност на вертикалния шпиндел (S6-30 %)52,4 kW
Въртящ момент на вертикалния шпиндел (S1)96 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)250 Nm
Сила на подаване
Сила на подаване по ос X3,67 kN
Сила на подаване по ос Y3,67 kN
Сила на подаване по ос Z12,01 kN
Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)20 Nm
Въртящ момент на двигателя за подаване по Y (S1)20 Nm
Въртящ момент на двигателя за подаване по Z (S1)36 Nm
Револверна глава
Устройство за смяна на инструментидвураменен грайфер
Брой гнезда за инструменти30
Макс. диаметър на инструмента при свободни съседни гнезда120 мм
Макс. диаметър на инструмента78 мм
Макс. дължина на инструмента300 мм
Макс. тегло на инструмента8 кг
Време за смяна на инструмента (от инструмент до инструмент)2,5 с
Електрическо свързване
Обща мощност30 kVA
Помпа
Мощност на помпата на почистващия пистолет0,53 kW
Особености
Допълнителен пакет SIEMENSгаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus
Комуникативна
Предни интерфейси със защита IP 65USB 2.0, RJ45 Ethernet
Система за управление
Капацитивен цветен дисплей 15,6", формат 169
Системен софтуер
Look Ahead150
Опаковка и доставка
EAN4030635048364
Страна на произходКитай
Размери на опаковката4050 × 2300 × 2500 мм

Особености

  • Тежка конструкция
  • Висока производителност
  • Висока надеждност

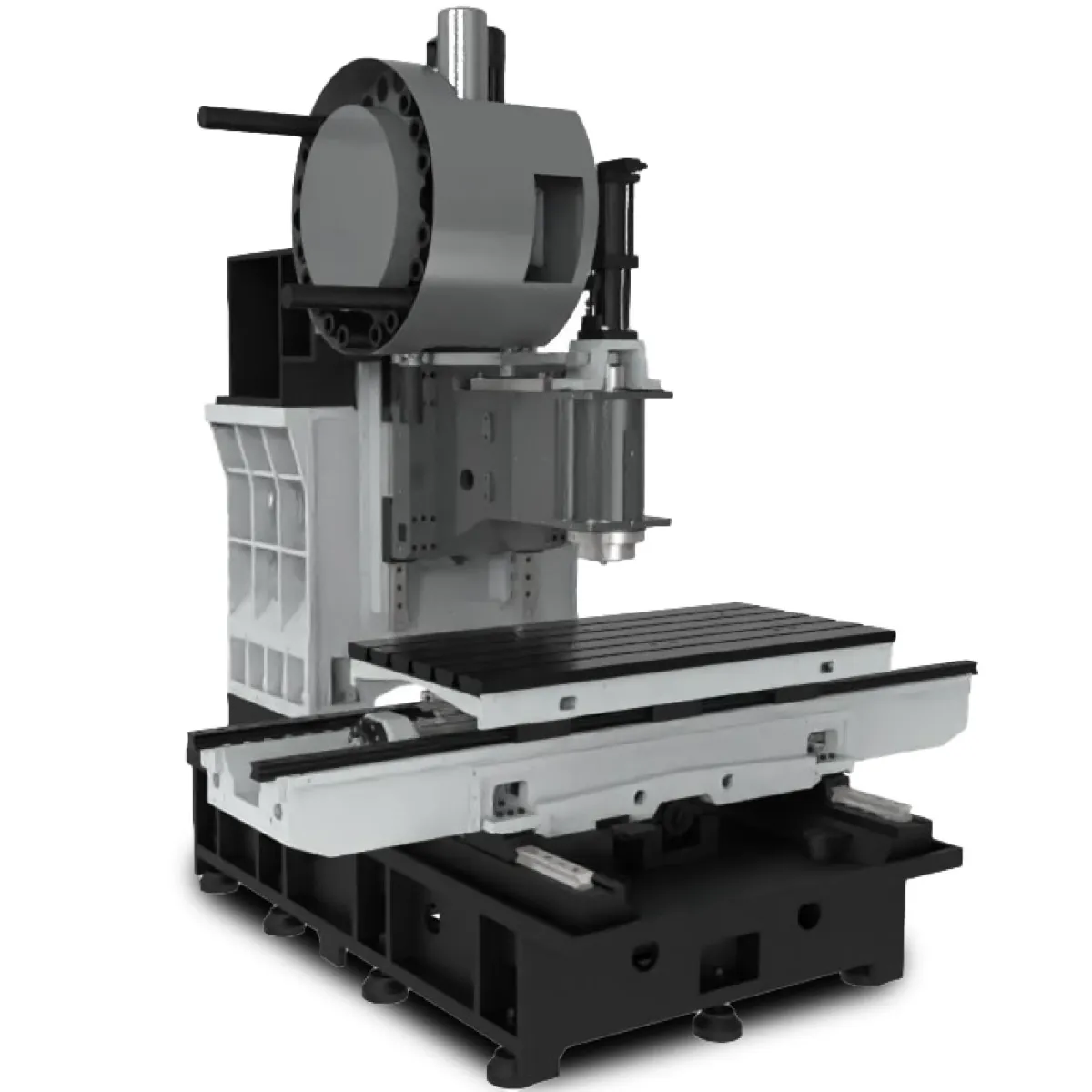

  • Силно оребрена основа, която не се усуква

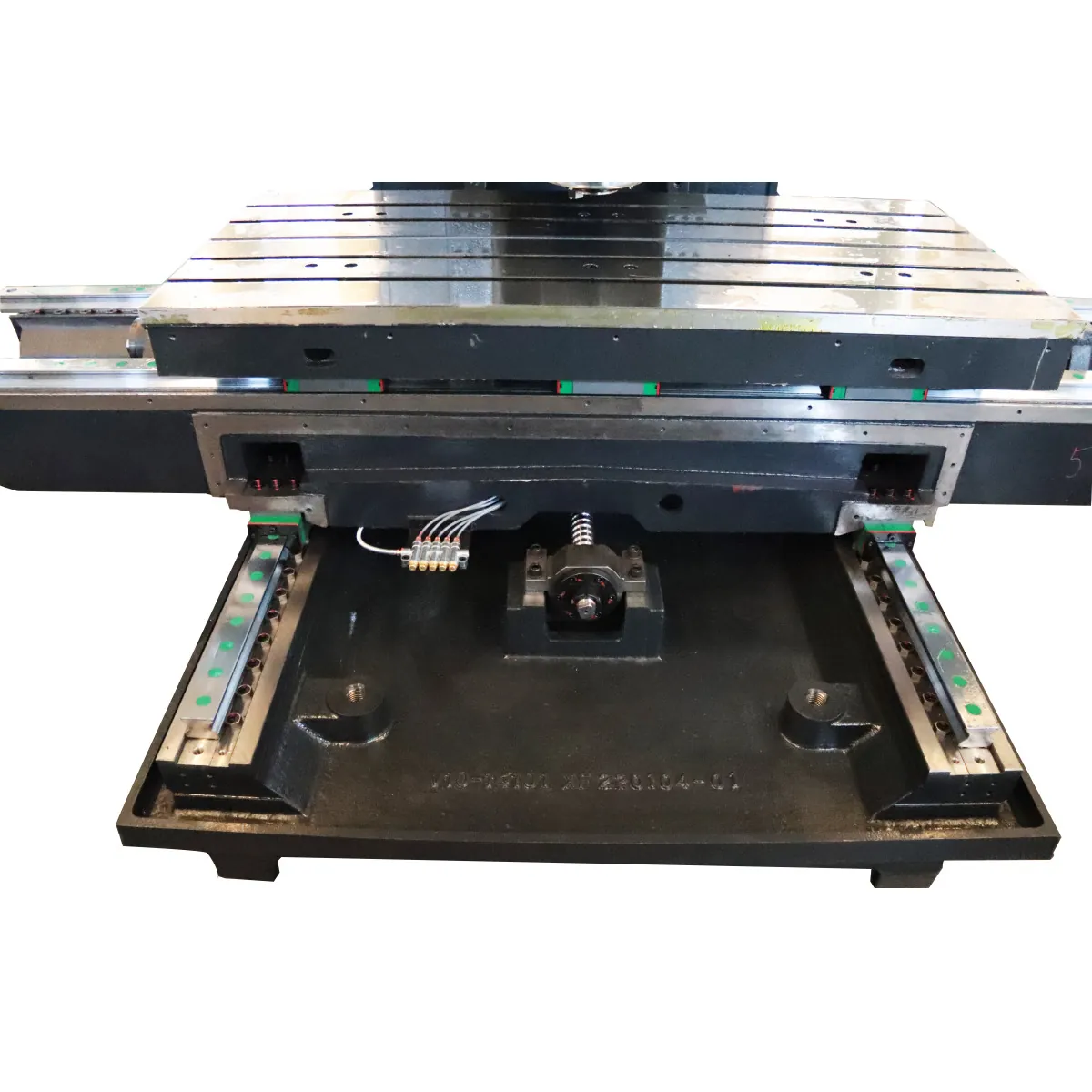

  • Профилни релси с ролкова рециркулация по всички оси за големи натоварвания
  • Серво задвижвания с голям въртящ момент директно на сачмено-винтовите двойки по трите оси

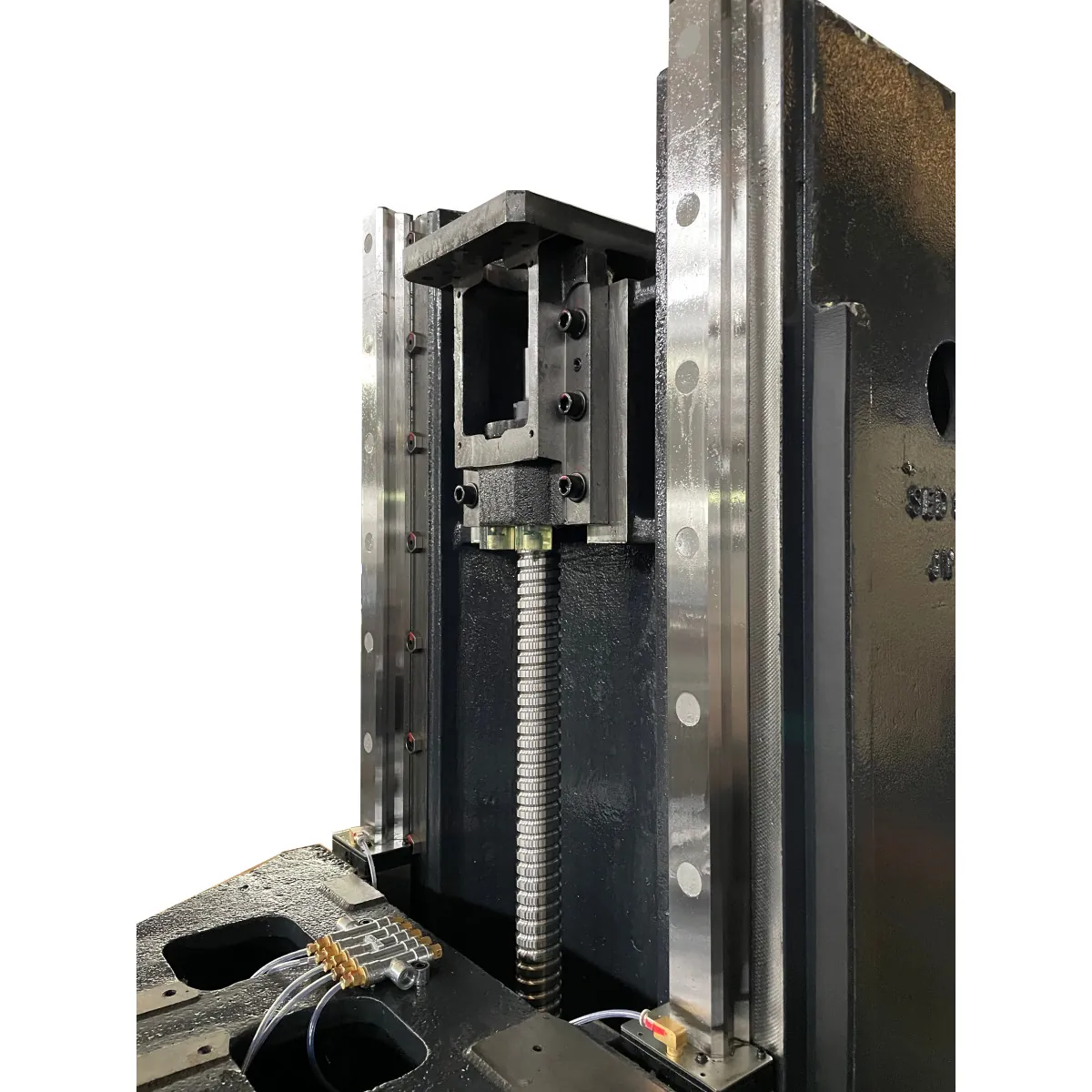

  • Прецизно шлифована сачмено-винтова двойка с предварително натягане за високи скорости на бърз ход по всички оси
  • Телескопични капаци на водачите и по трите оси
  • Главен шпиндел SK40 с обороти до 15 000 об/мин, свързан директно с двигателя (inline)
  • Масивна, точна фрезова маса с пет T-канала, големи размери, прецизно шлифована
  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите

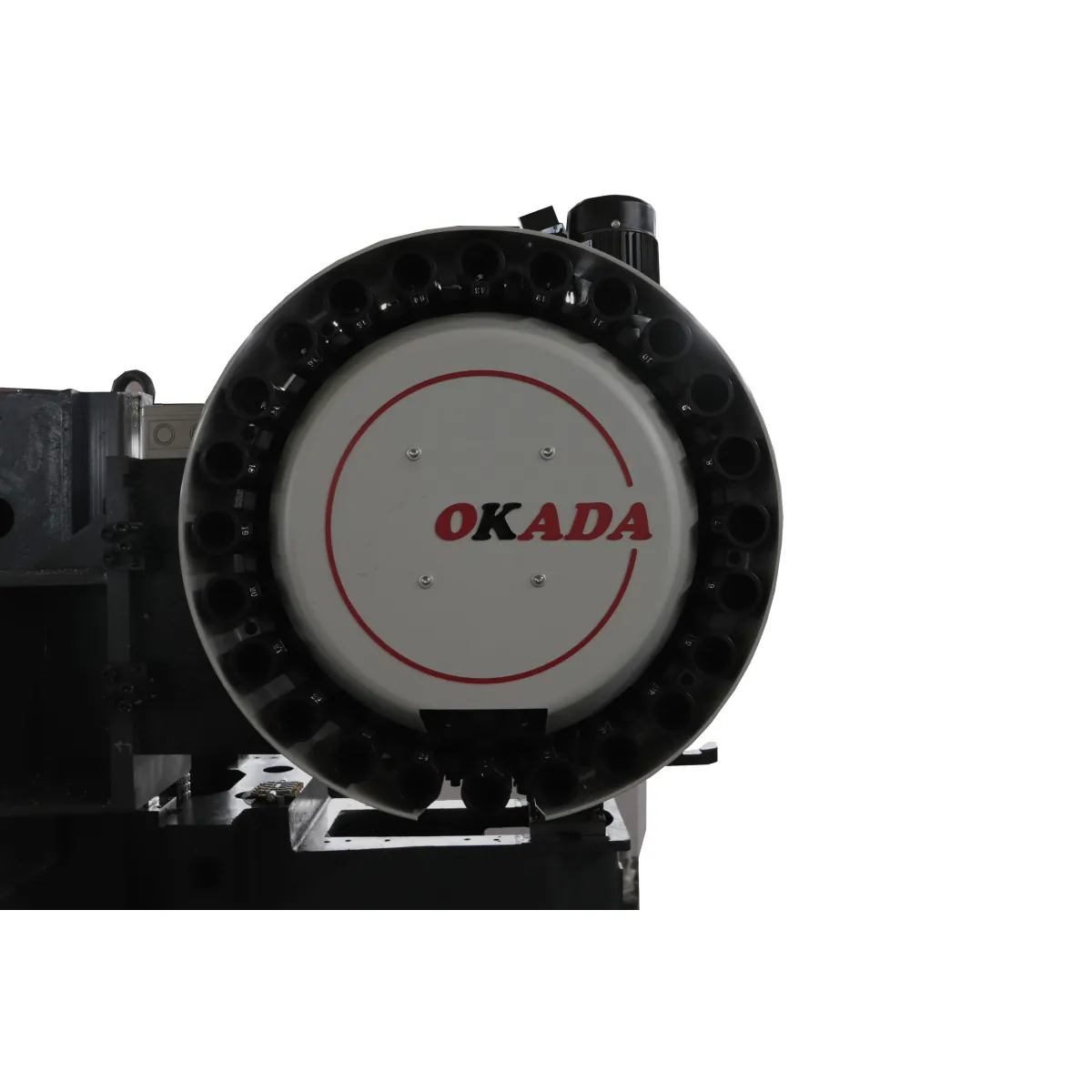

  • Устройство за смяна на инструменти с грайфер и 30 позиции
  • Охлаждане с промиване на стружките и почистващ пистолет
  • Вътрешно охлаждане през шпиндела 20 bar
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Количка за стружки
  • RJ45 връзка и захранване 230 V

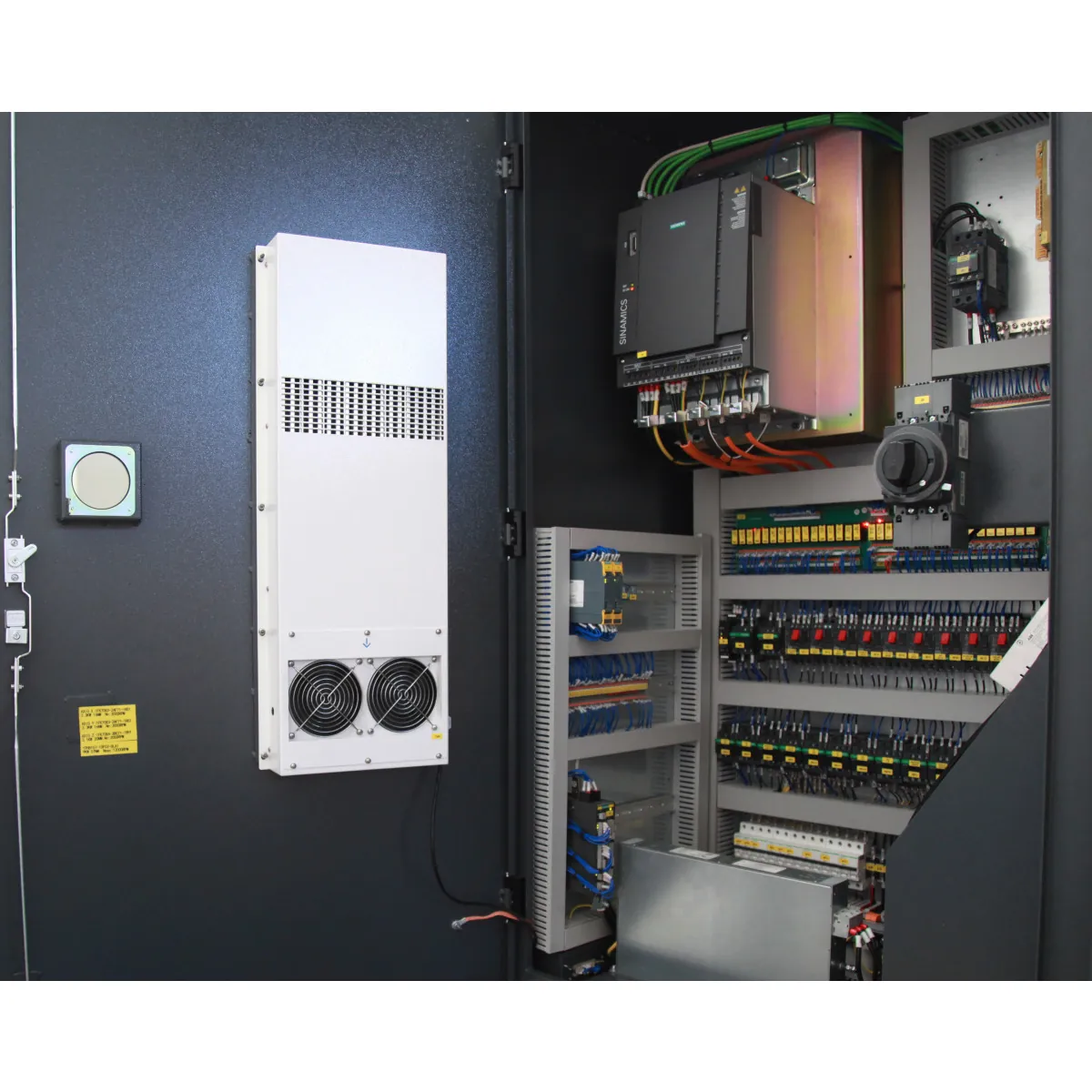

  • Затвореното електрическо табло с вграден топлообменник поддържа оптималната температура и не пропуска замърсявания
  • Маслоотделител
  • Осветление на работната зона
  • Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
  • Производителност, скорост, точност и дълъг живот

Лесна за работа

  • Пълна QWERTY клавиатура
  • Здрави бутони със защитно фолио
  • Интуитивно управление с много допира (multi-touch)
  • Може да се работи с работни ръкавици

Система за управление

  • Конфигурируем страничен екран
  • Избор на функционалните бутони с докосване
  • Сензор за близост/разстояние за интелигентно управление на дисплея

Здрав и без поддръжка

  • Преден панел от магнезий, лят под налягане, с устойчиво на надраскване стъкло
  • Памет NV-RAM без буферна батерия

Системен софтуер

  • SW 28X
  • 10 MB памет на CNC
  • Време за смяна на блок 1 ms
  • 512 инструмента

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopMill
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване на обработката

Допълнителен пакет Siemens OSS PLUS

  • 12 месеца; кат. № 3589020
  • 24 месеца; кат. № 3589021
  • 36 месеца; кат. № 3589022

Шпиндел, свързан директно с двигателя (inline)

  • Директната връзка между шпиндела и двигателя подобрява качеството на повърхността и топлинната стабилност
  • Захват SK 40 / DIN 69871
  • Обороти на шпиндела 15 000 об/мин

Още

  • Качествен оребрен чугун

Крака на машината

  • Десет броя
  • Оптимално нивелиране на машината

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
