Марка: Optimum · Stürmer Maschinen, Германия

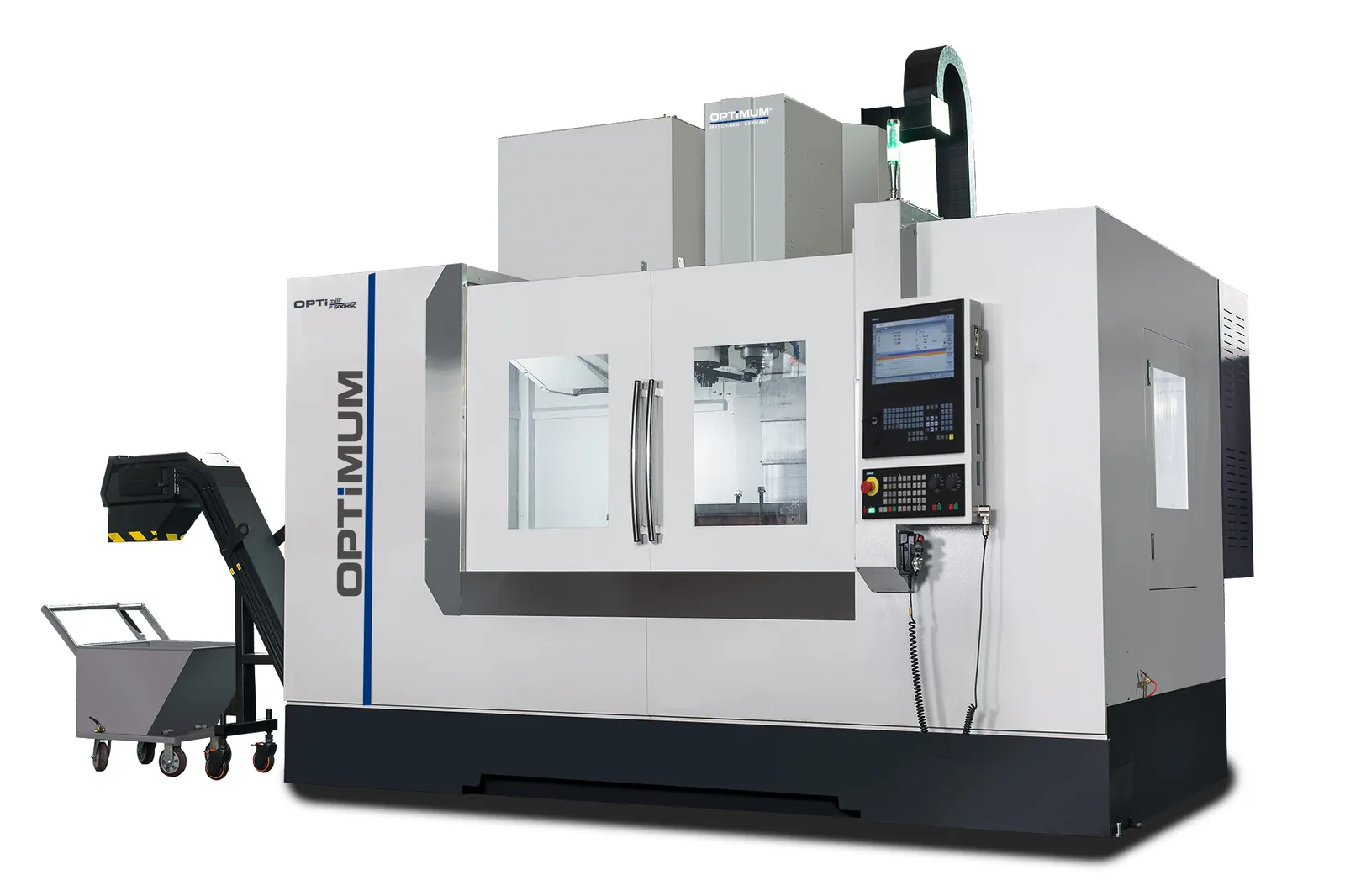

CNC фреза OPTImill F 600HSC, 400 V
Каталожен № 3511460CNC Фрези и обработващи центри
- Дължина (прибл.)
- 5500 мм
- Ширина/дълбочина (прибл.)
- 3250 мм
- Височина (прибл.)
- 3500 мм
- Нето тегло (прибл.)
- 16000 кг
- Скорост на бърз ход по ос X
- 24000 мм /мин
- Скорост на бърз ход по ос Y
- 24000 мм /мин
Цена по запитване
Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове
- Официален вносител на Stürmer Maschinen
- Гаранционен и извънгаранционен сервиз
- Доставка с Еконт до адрес или офис
- Технически експерти на ваше разположение
Технически характеристики
| Дължина (прибл.) | 5500 мм |
|---|---|
| Ширина/дълбочина (прибл.) | 3250 мм |
| Височина (прибл.) | 3500 мм |
| Нето тегло (прибл.) | 16000 кг |
| Скорост на бърз ход по ос X | 24000 мм /мин |
|---|---|
| Скорост на бърз ход по ос Y | 24000 мм /мин |
| Скорост на бърз ход по ос Z | 24000 мм /мин |
| Захранващо напрежение | 400 V |
|---|---|
| Честота | 50 Hz |
| Дължина на фрезовата маса | 1900 мм |
|---|---|
| Ширина на фрезовата маса | 800 мм |
| Мин. разстояние вертикален шпиндел – фрезова маса | 180 мм |
| Макс. разстояние вертикален шпиндел – фрезова маса | 980 мм |
| Размер на T-каналите на фрезовата маса | 22 мм |
| Брой T-канали на фрезовата маса | 5 |
| Разстояние между T-каналите на фрезовата маса | 160 мм |
| Макс. натоварване на фрезовата маса | 1300 кг |
| Точност на повторение | ± 0,005 мм |
|---|---|
| Точност на позициониране | ± 0,005 мм |
| Брой помпи за охлаждаща течност | 2 |
|---|---|
| Мощност на помпата за охлаждаща течност | 1 kW |
| Обем на резервоара за охлаждаща течност | 980 л |
| Дебит на охлаждащата система | 70 л/мин |
| Работно налягане на въздуха | 6 bar |
|---|---|
| Разход на въздух на машината | 6 – 8 кг/m³ |
| Ход по ос X (автоматично) | 1700 мм |
|---|---|
| Ход по ос Y (автоматично) | 800 мм |
| Ход по ос Z (автоматично) | 800 мм |
| Разстояние вертикален шпиндел – ос Z | 887 мм |
| Захват на вертикалния шпиндел | SK 40 DIN 69871 |
|---|---|
| Обороти на вертикалния шпиндел | 12000 об/мин |
| Мощност на вертикалния шпиндел (S1) | 20 kW |
| Мощност на вертикалния шпиндел (S6-30 %) | 52,4 kW |
| Въртящ момент на вертикалния шпиндел (S1) | 96 Nm |
| Въртящ момент на вертикалния шпиндел (S6-30 %) | 250 Nm |
| Сила на подаване по ос X | 16 kN |
|---|---|
| Сила на подаване по ос Y | 16 kN |
| Сила на подаване по ос Z | 21,7 kN |
| Въртящ момент на двигателя за подаване по X (S1) | 36 kN |
|---|---|
| Въртящ момент на двигателя за подаване по Y (S1) | 36 kN |
| Въртящ момент на двигателя за подаване по Z (S1) | 48 kN |
| Устройство за смяна на инструменти | двураменен грайфер |
|---|---|
| Брой гнезда за инструменти | 30 |
| Макс. диаметър на инструмента при свободни съседни гнезда | 120 мм |
| Макс. диаметър на инструмента | 78 мм |
| Макс. дължина на инструмента | 300 мм |
| Макс. тегло на инструмента | 8 кг |
| Време за смяна на инструмента (от инструмент до инструмент) | 3,5 с |
| Обща мощност | 35 kVA |
|---|
| Мощност на помпата на почистващия пистолет | 0,53 kW |
|---|
| Допълнителен пакет SIEMENS | гаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus |
|---|
| Предни интерфейси | USB 2.0, RJ45 Ethernet, Compact Flash (CF) карта |
|---|
| Формат 4 | 3 |
|---|
| Look Ahead | 256 |
|---|
Особености

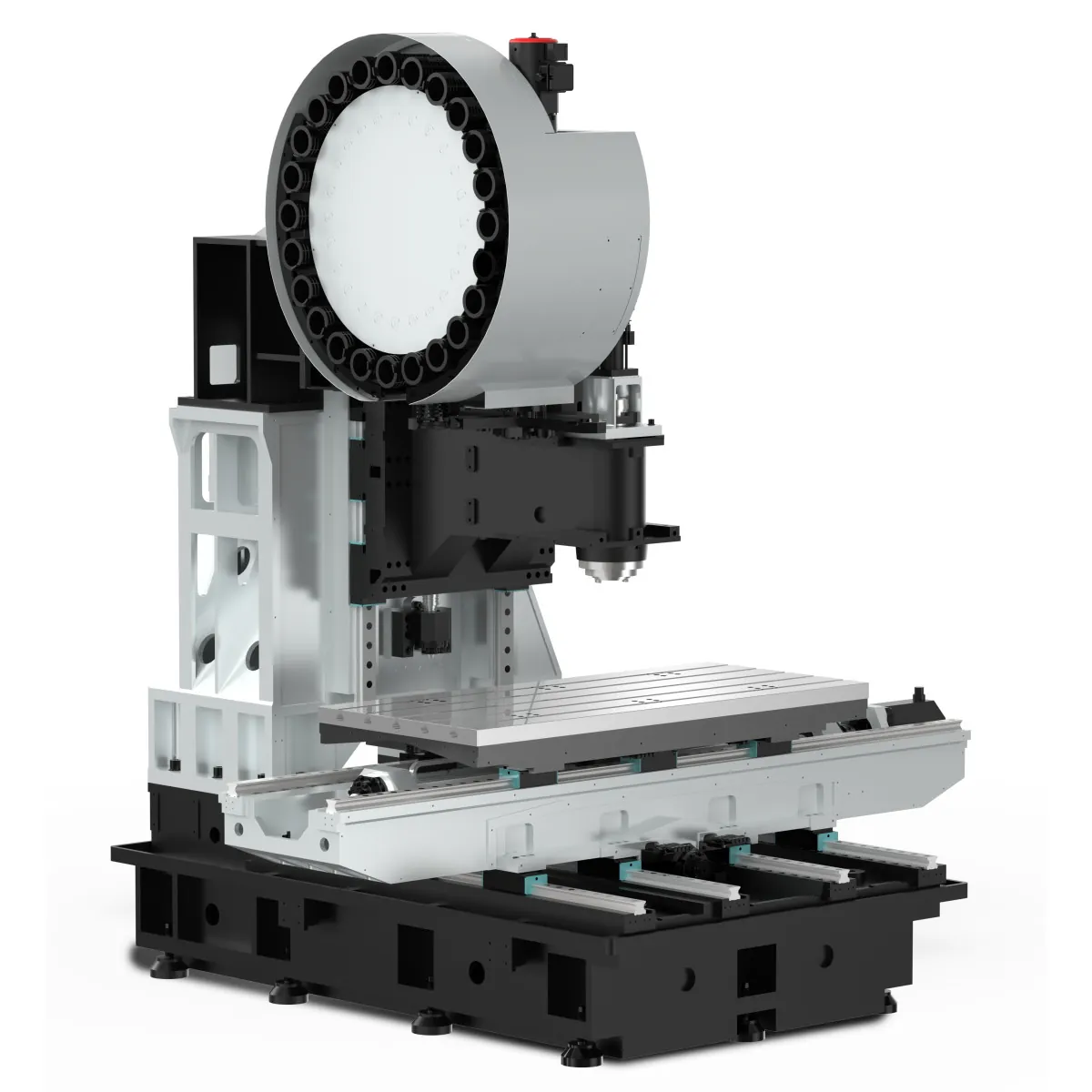

- Тежка конструкция
- Висока производителност
- Висока надеждност
- Всички компоненти и цялата рама на машината са анализирани с ANSYS Mechanical (метод на крайните елементи) за решаване на сложни механични задачи в конструкцията

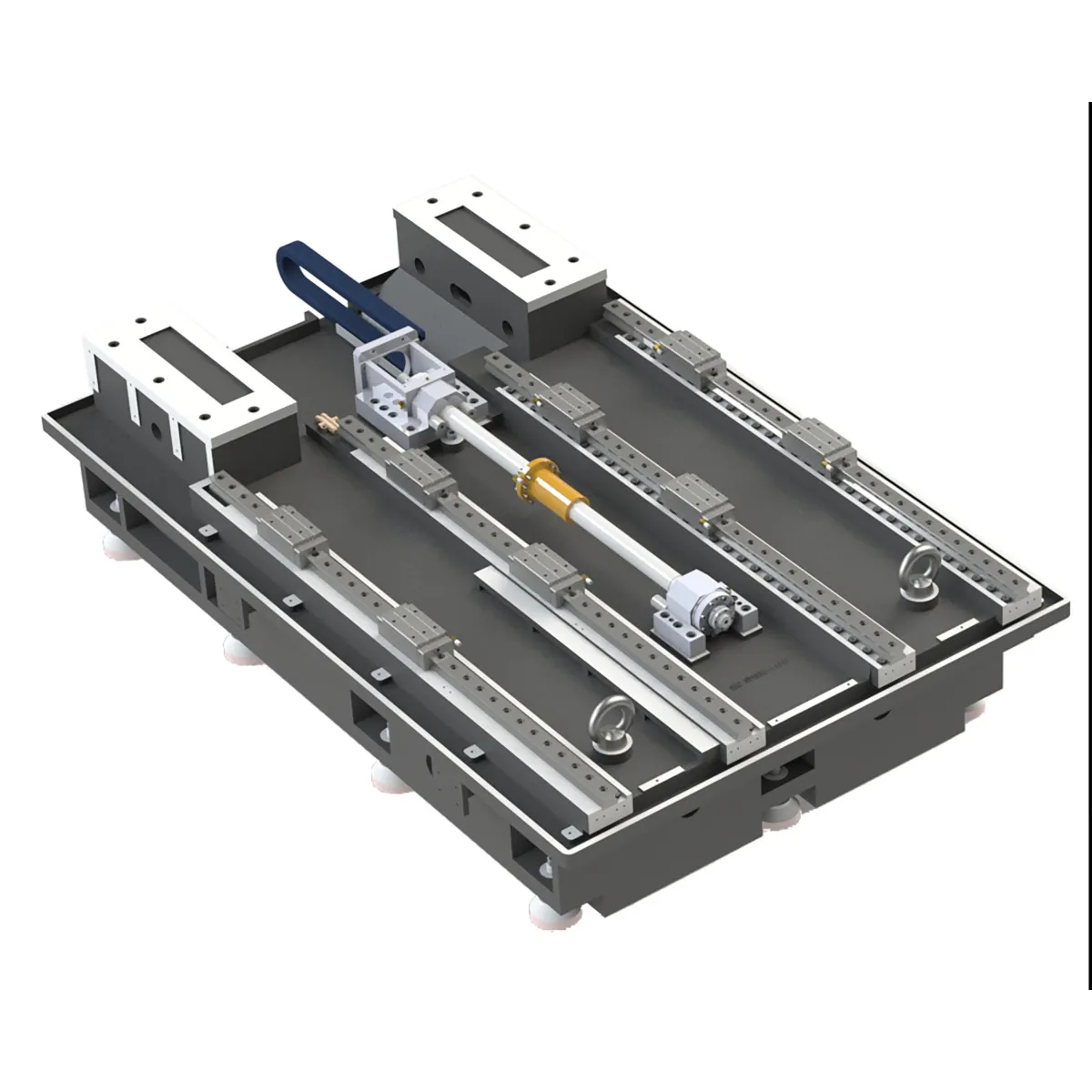

- Профилни релси с ролкова рециркулация по всички оси за голяма товароносимост
- Серво задвижвания с голям въртящ момент директно на сачмено-винтовите двойки по трите оси
- Прецизно шлифована сачмено-винтова двойка с предварително натягане за високи скорости на бърз ход по всички оси
- Телескопични капаци на водачите и по трите оси
- Масивна, точна фрезова маса с пет T-канала, големи размери, прецизно шлифована
- Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите

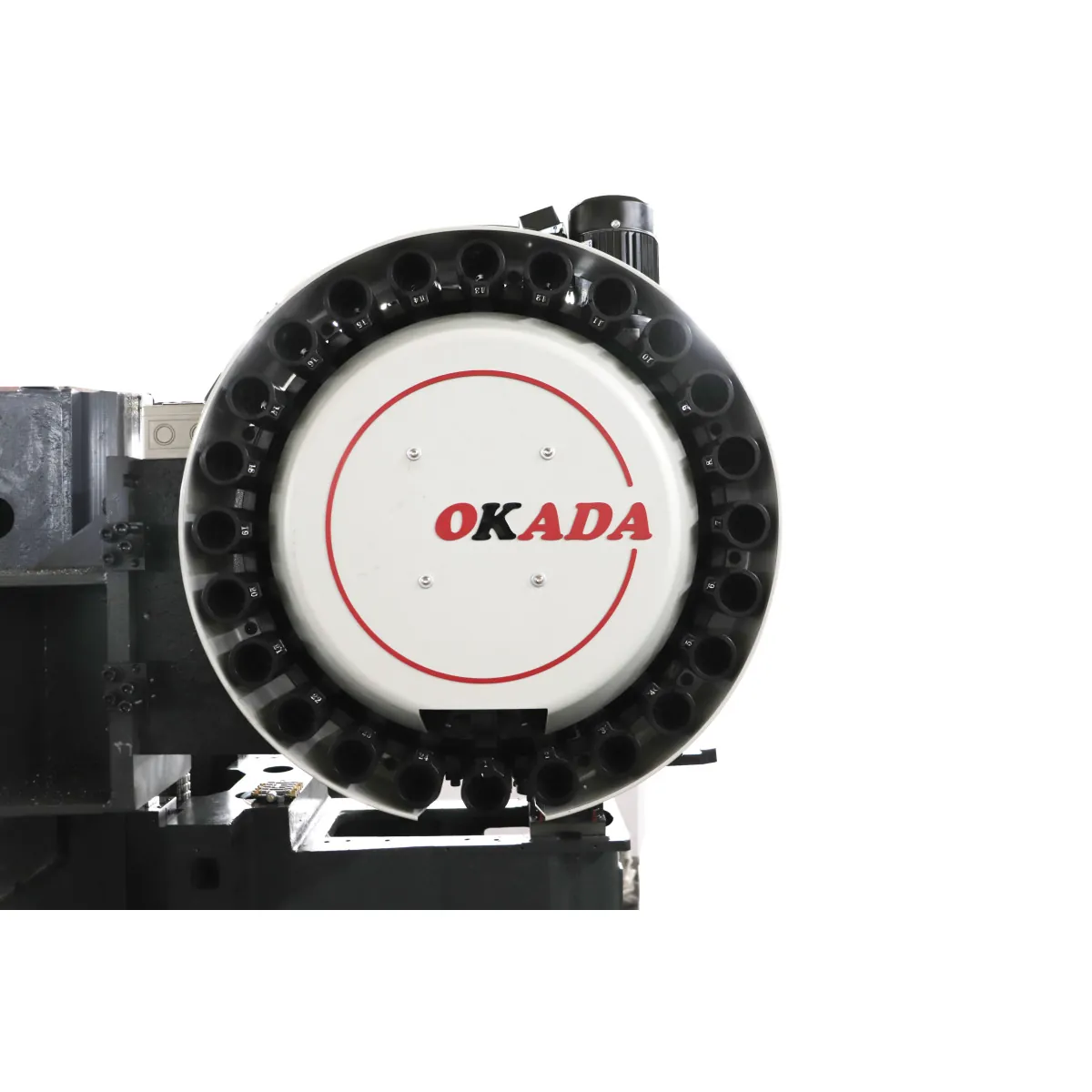

- Устройство за смяна на инструменти с грайфер и 30 позиции
- Покривът на машината се отваря за зареждане с кран
- Транспортьор за стружки с два шнека и лентов транспортьор за ефективно извеждане на стружките
- RJ45 връзка и захранване 230 V

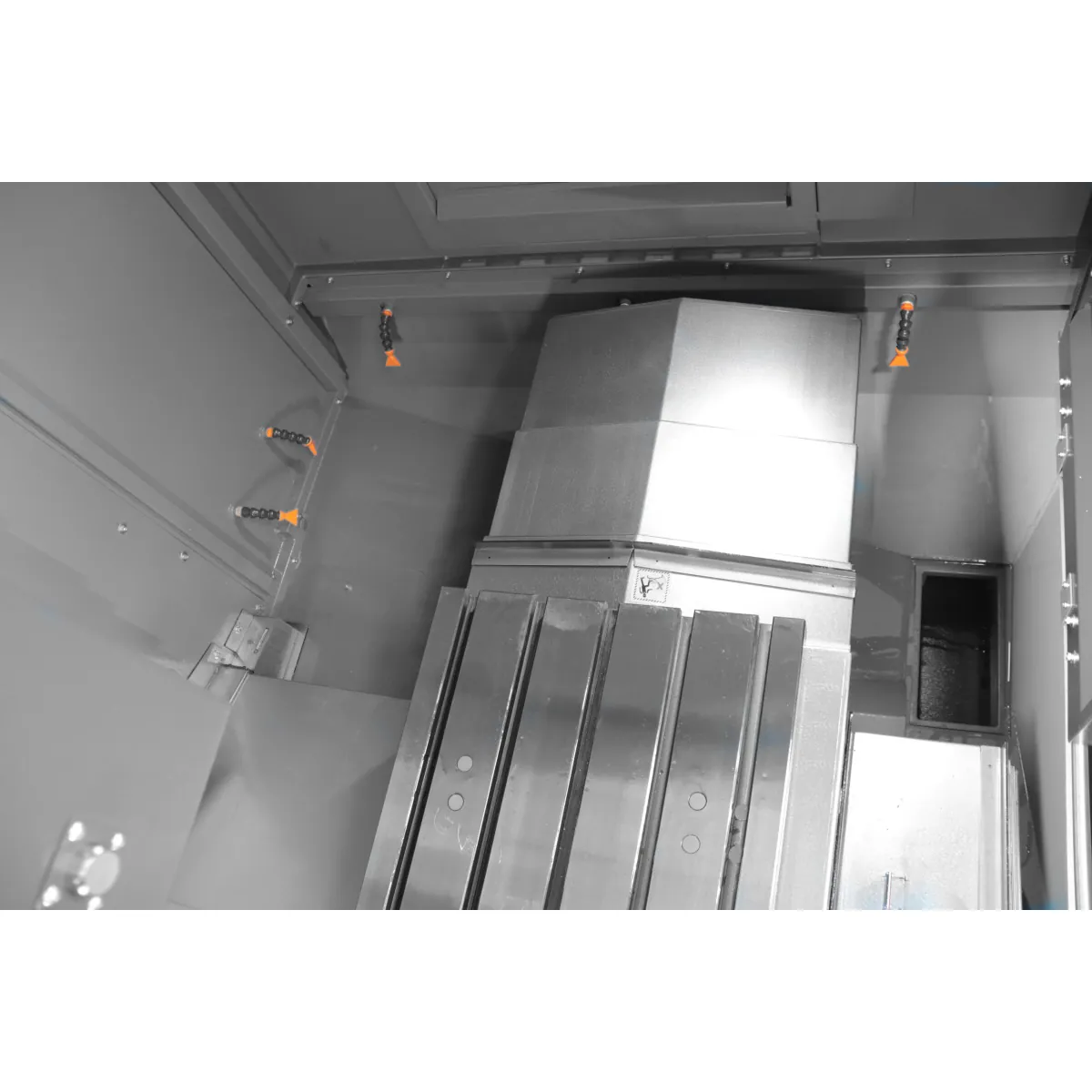

- Охлаждане с промиване на стружките и почистващ пистолет
- Вътрешно охлаждане през шпиндела 20 bar

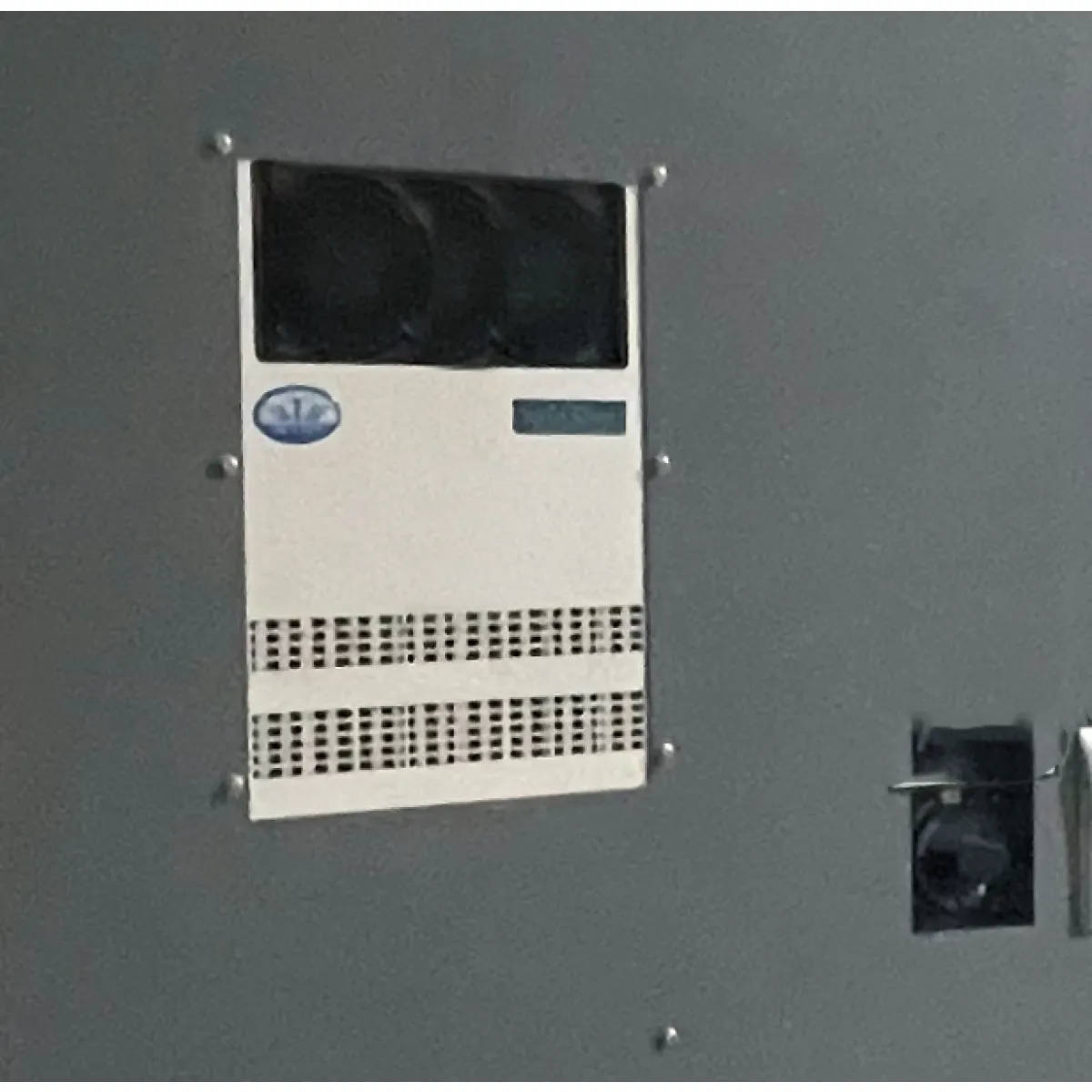

- Затвореното електрическо табло с вграден топлообменник поддържа оптималната температура и не пропуска замърсявания
- Осветление на работната зона
- Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
16 функционални бутона
- 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания
Лесна за работа
- Пълна QWERTY клавиатура
- Бутони със защитно фолио
- Степен на защита IP65
Система за управление
- Цветен дисплей 10,4"
- Лесно управление SINUMERIK
- Софтуер Operate
Пълен пакет
- Safety Integrated
- Разпознаване и обработка на остатъчния материал
- Програмиране по работни стъпки ShopMill
- Работа с мрежово устройство
- 3D симулация
- Паралелно изобразяване на обработката
Допълнителен пакет Siemens OSS PLUS
- 12 месеца; кат. № 3589020
- 24 месеца; кат. № 3589021
- 36 месеца; кат. № 3589022
Шпиндел
- Директно свързан
- Висока точност на позициониране
Шпиндел, свързан директно с двигателя (inline)
- Директната връзка между шпиндела и двигателя подобрява качеството на повърхността и топлинната стабилност
- Захват SK 40 / DIN 69871
- Обороти на шпиндела 12 000 об/мин
Линейно водене
- Максимална статична и динамична твърдост
- Плавно движение без хлабина
Фрезова маса
- Масивна, точна и оразмерена с голям запас
- Затягаща повърхност 1900 x 800 мм
- Прецизно обработена повърхност
Лят корпус
- Качествен оребрен чугун MEEHANITE®
- Висока твърдост за максимално натоварване
Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
