Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

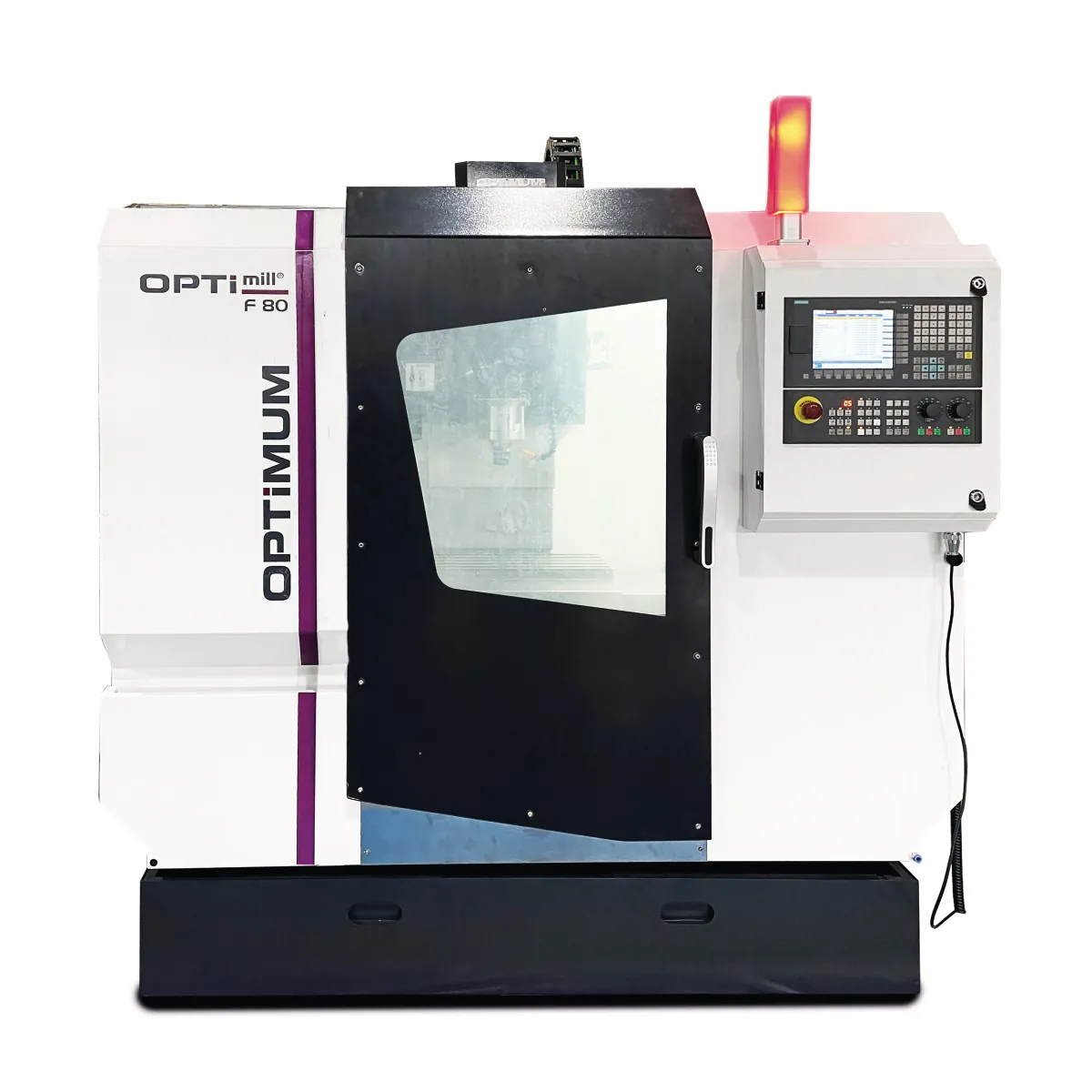

CNC фреза OPTImill F 80 CNC, 400 V

Каталожен № 3501081CNC Фрези и обработващи центри

Дължина (прибл.)
1995 мм
Ширина/дълбочина (прибл.)
1930 мм
Височина (прибл.)
2750 мм
Нето тегло (прибл.)
2300 кг
Скорост на бърз ход по ос X
20000 мм /мин
Скорост на бърз ход по ос Y
20000 мм /мин

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)1995 мм
Ширина/дълбочина (прибл.)1930 мм
Височина (прибл.)2750 мм
Нето тегло (прибл.)2300 кг
Бърз ход
Скорост на бърз ход по ос X20000 мм /мин
Скорост на бърз ход по ос Y20000 мм /мин
Скорост на бърз ход по ос Z20000 мм /мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хоризонтална фрезова маса
Дължина на фрезовата маса800 мм
Ширина на фрезовата маса260 мм
Мин. разстояние вертикален шпиндел – фрезова маса100 мм
Макс. разстояние вертикален шпиндел – фрезова маса550 мм
Размер на T-каналите на фрезовата маса16 мм
Брой T-канали на фрезовата маса5
Разстояние между T-каналите на фрезовата маса50 мм
Макс. натоварване на фрезовата маса200 кг
Точност
Точност на повторение± 0,01 мм
Точност на позициониране± 0,01 мм
Охлаждаща система
Мощност на помпата за охлаждаща течност450 W
Обем на резервоара за охлаждаща течност80 л
Пневматично свързване
Работно налягане на въздуха7 bar
Ходове
Ход по ос X (автоматично)450 мм
Ход по ос Y (автоматично)260 мм
Ход по ос Z (автоматично)450 мм
Макс. разстояние шпиндел – колона370 мм
Вертикален шпиндел
Захват на вертикалния шпинделBT 40
Обороти на вертикалния шпиндел50 - 10000 об/мин
Пояснение за оборотите на вертикалния шпинделПри продължителна работа максималните обороти на шпиндела трябва да се намалят с около 20 %.
Мощност на вертикалния шпиндел (S1)3,7 kW
Мощност на вертикалния шпиндел (S6-30 %)5,5 kW
Въртящ момент на вертикалния шпиндел (S1)24 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)36 Nm
Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)6 Nm
Въртящ момент на двигателя за подаване по Y (S1)6 Nm
Въртящ момент на двигателя за подаване по Z (S1)11 Nm
Револверна глава
Устройство за смяна на инструментикарусел
Брой гнезда за инструменти12 бр.
Макс. диаметър на инструмента95 мм
Макс. дължина на инструмента300 мм
Макс. тегло на инструмента8 кг
Време за смяна на инструмента (от стружка до стружка)7 с
Електрическо свързване
Обща мощност12 kVA
Опаковка и доставка
EAN4030635048494
Страна на произходКитай
Размери на опаковката2020 × 1780 × 2220 мм

Особености

  • Машина с чугунена колона за висока твърдост

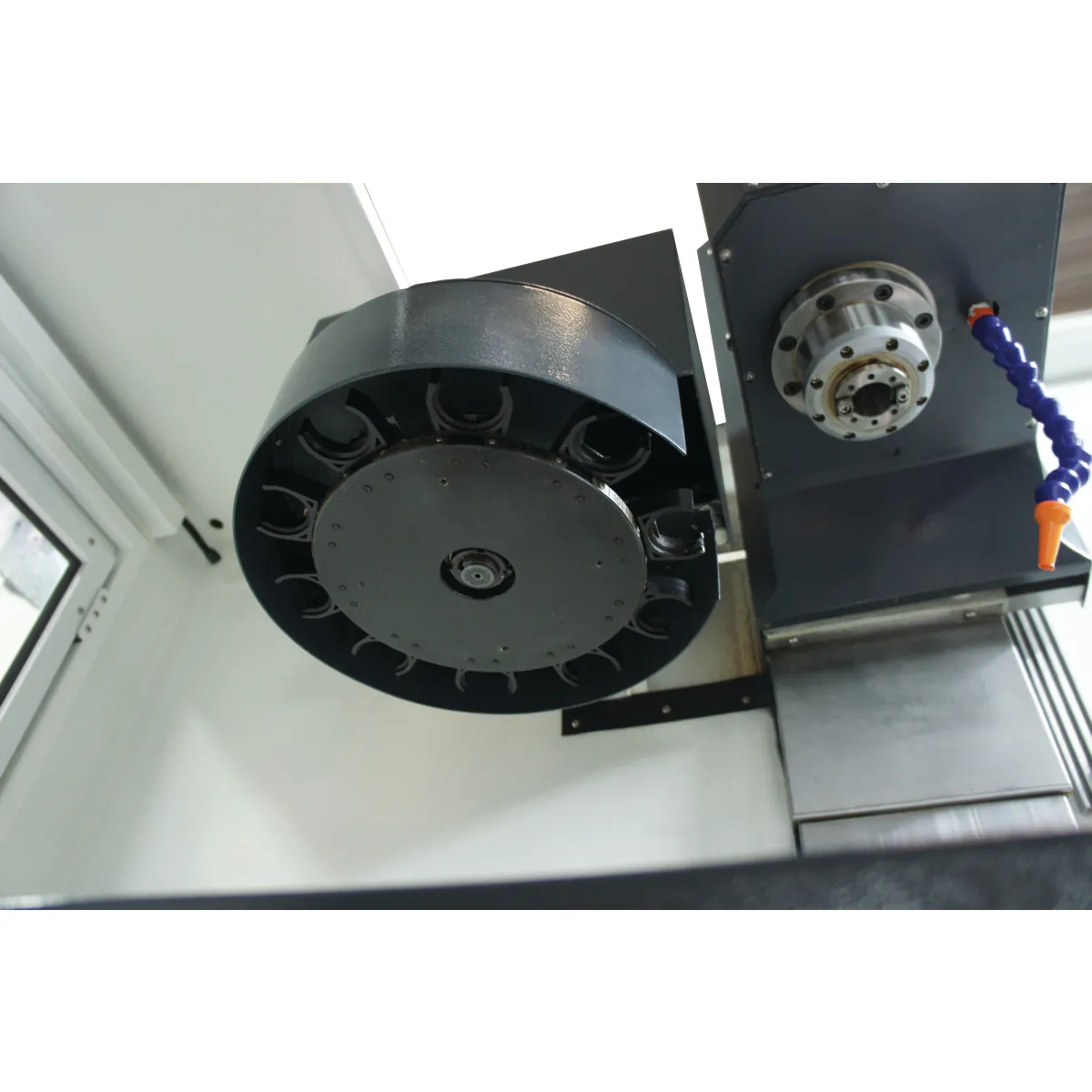

  • Карусел за инструменти с 12 позиции
  • Всички линейни водачи са с капаци от неръждаема стомана
  • Автоматично централно мазане
  • Главен двигател на шпиндела Siemens

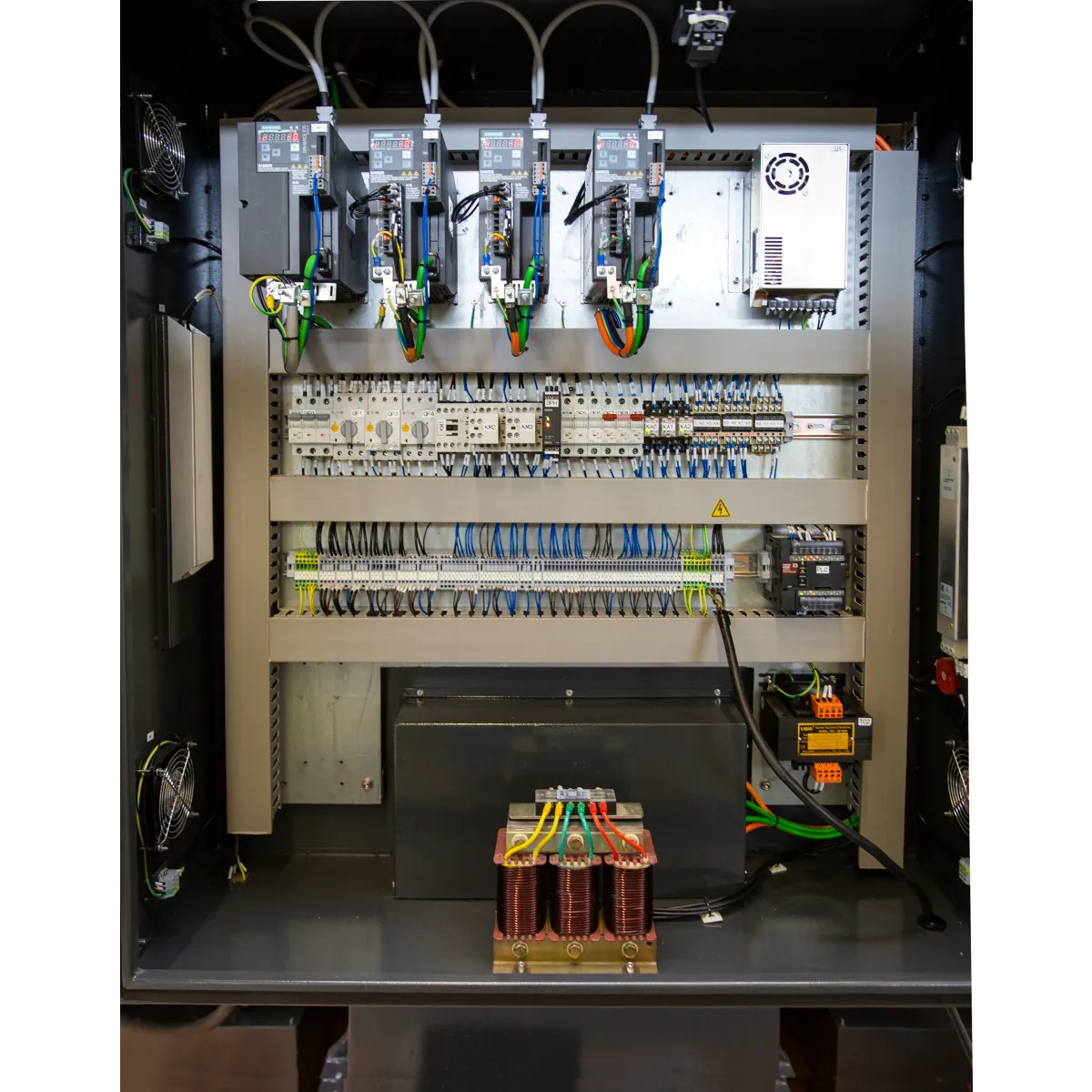

  • Серво задвижване Siemens по всички оси (затворен контур на управление)
  • Максимални обороти на шпиндела 10 000 об/мин

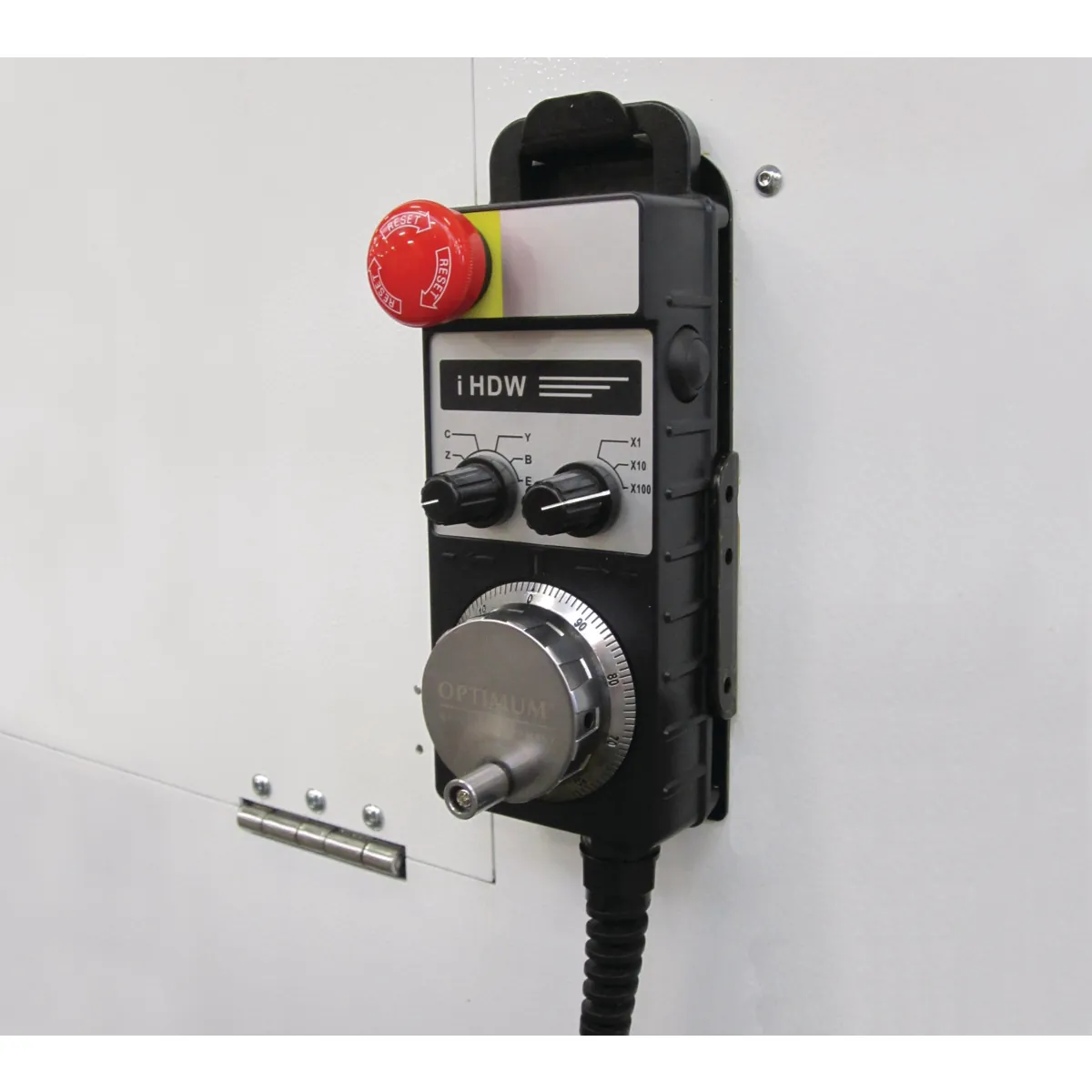

  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Охладителна система с резервоар 70 л
  • Инструментите се сменят автоматично или с бутон (електропневматично затягане на инструмента)
  • Масивна, точна фрезова маса — големи размери и прецизно обработена повърхност
  • Много големи вратички за достъп — почистването и поддръжката отнемат минимално време
  • LED осветление, което осветява цялата работна зона
  • Идеална за производство на детайли, прототипи и приспособления

SINUMERIK 808D on PC

  • Софтуерен пакет, идентичен с управлението, който допълнително улеснява работата с машината. Изтегля се безплатно от сайта на Siemens (CNC4you)

Компактна и здрава

  • Благодарение на CNC конструкцията в панел с малко интерфейси и пулт със степен на защита IP65 SINUMERIK 808D ADVANCED е готово за работа в тежки условия

Комуникативна

  • USB отпред (IP65)
  • Сериен интерфейс RS232C
  • RJ45 Ethernet отзад

Лесна за работа

  • Клавиатура, пригодена за технологията
  • Бутони със защитна мембрана
  • LED индикация на номера на инструмента
  • MCP с въртящ се превключвател за корекция на подаването и шпиндела

Пълен пакет

  • RJ45 Ethernet порт
  • Подготвена за дистанционна поддръжка
  • Функция AST за лесна оптимизация при по-високи изисквания към динамиката и точността
  • Абсолютен енкодер — не е нужно търсене на референтна точка
  • По-висока точност

Система за управление

  • Цветен LCD дисплей 8,4" с резолюция 800 x 600

Допълнителен пакет SIEMENS OSS

  • 12 месеца; кат. № 3589010
  • 36 месеца; кат. № 3589012

SINUMERIK 808D ADVANCED е CNC управление, вградено в панел — компактно и лесно решение за начално ниво за прости фрезови задачи. Лесната работа, пускане в експлоатация и поддръжка го правят отлична основа за CNC машини.

Управлението SINUMERIK 808D ADVANCED е предварително конфигурирано специално за фрезоване. Хардуерните и софтуерните разширения му дават достатъчна производителност и за прости фрезови операции при изработката на форми и инструменти.

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
