Марка: Optimum · Stürmer Maschinen, Германия

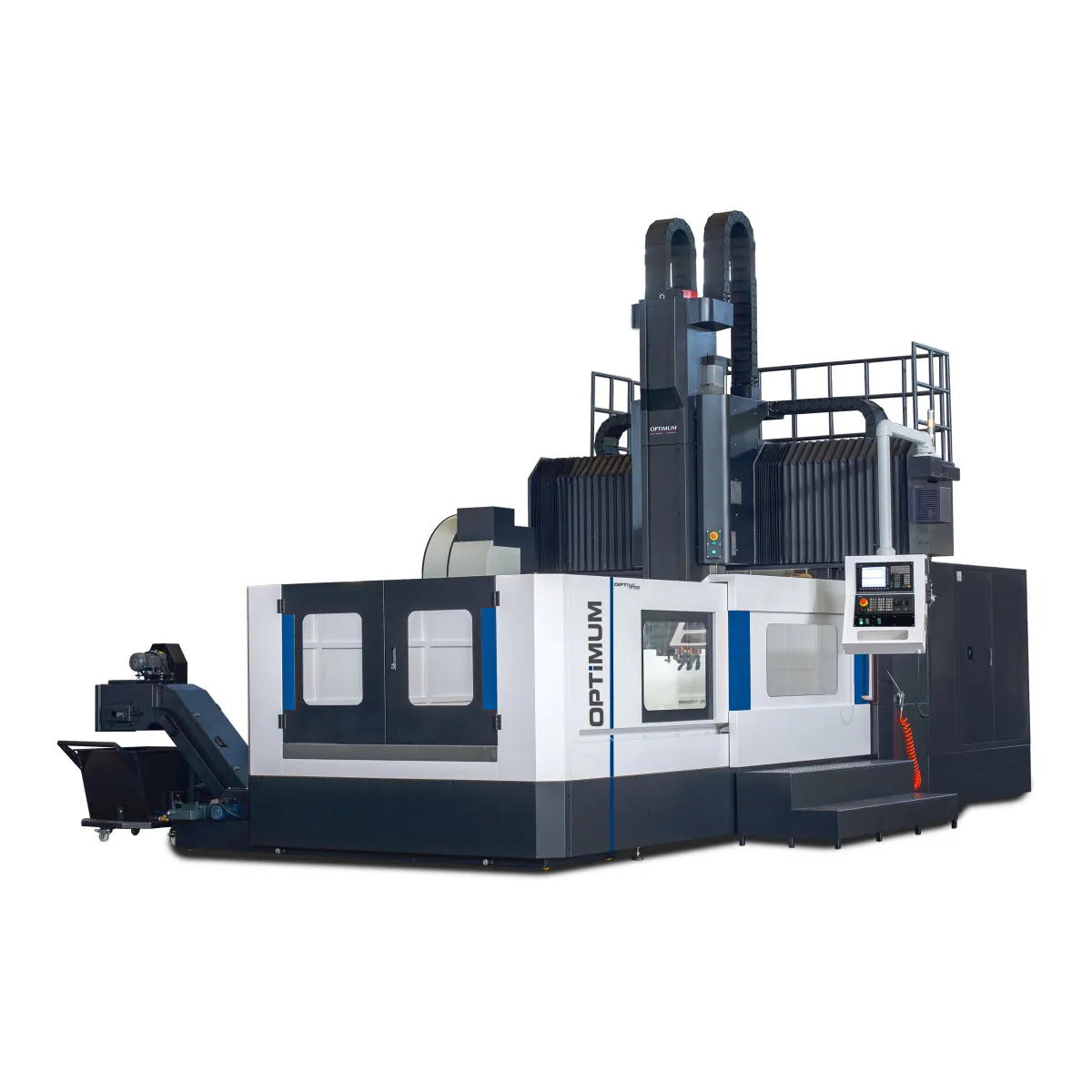

CNC фреза OPTImill FP 1530, 400 V

Каталожен № 3511660CNC Фрези и обработващи центри

Дължина (прибл.): 8800 мм
Ширина/дълбочина (прибл.): 5800 мм
Височина (прибл.): 5000 мм
Нето тегло (прибл.): 26000 кг
Скорост на бърз ход по ос X: 16000 мм /мин
Скорост на бърз ход по ос Y: 10000 мм /мин

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Официален вносител на Stürmer Maschinen
Гаранционен и извънгаранционен сервиз
Доставка с Еконт до адрес или офис
Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)	8800 мм
Ширина/дълбочина (прибл.)	5800 мм
Височина (прибл.)	5000 мм
Нето тегло (прибл.)	26000 кг

Бърз ход
Скорост на бърз ход по ос X	16000 мм /мин
Скорост на бърз ход по ос Y	10000 мм /мин
Скорост на бърз ход по ос Z	10000 мм /мин

Електрически данни
Захранващо напрежение	400 V
Честота	50 Hz

Хоризонтална фрезова маса
Дължина на фрезовата маса	3000 мм
Ширина на фрезовата маса	1500 мм
Мин. разстояние вертикален шпиндел – фрезова маса	160 мм
Макс. разстояние вертикален шпиндел – фрезова маса	960 мм
Размер на T-каналите на фрезовата маса	22 мм
Брой T-канали на фрезовата маса	9
Разстояние между T-каналите на фрезовата маса	160 мм
Макс. натоварване на фрезовата маса	7000 кг
Разстояние между колоните	1650 мм

Точност
Точност на повторение	± 0,015 мм
Точност на позициониране	± 0,009 мм

Охлаждаща система
Брой помпи за охлаждаща течност	1
Мощност на помпата за охлаждаща течност	1,35 kW

Ходове
Ход по ос X (автоматично)	3100 мм
Ход по ос Y (автоматично)	1650 мм
Ход по ос Z (автоматично)	800 мм
Мин. разстояние шпиндел – колона	460 мм
Макс. разстояние шпиндел – колона	460 мм

Вертикален шпиндел
Захват на вертикалния шпиндел	BT 50
Обороти на вертикалния шпиндел	6000 об/мин
Мощност на вертикалния шпиндел (S1)	17 kW
Мощност на вертикалния шпиндел (S6-30 %)	32,3 kW
Въртящ момент на вертикалния шпиндел (S1)	162 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)	330 Nm

Въртящ момент на двигателите за подаване
Въртящ момент на двигателя за подаване по X (S1)	80 Nm
Въртящ момент на двигателя за подаване по Y (S1)	80 Nm
Въртящ момент на двигателя за подаване по Z (S1)	81 Nm

Револверна глава
Устройство за смяна на инструменти	двураменен грайфер
Брой гнезда за инструменти	24
Макс. диаметър на инструмента при свободни съседни гнезда	220 мм
Макс. диаметър на инструмента	110 мм
Макс. дължина на инструмента	300 мм
Макс. тегло на инструмента	18 кг
Време за смяна на инструмента (от инструмент до инструмент)	4,5 с

Електрическо свързване
Обща мощност	60 kVA

Комуникативна
Предни интерфейси	USB 2.0, RJ45 Ethernet, Compact Flash (CF) карта

Система за управление
Формат 4	3

Системен софтуер
Look Ahead	256

Особености

Добре обмислената конструкция осигурява максимална твърдост и стабилност
Всички основни компоненти — легло, работна маса, стойка, напречна греда, шейна и шпинделна глава — са от висококачествен чугун MEEHANITE®
Оразмерени с голям запас водачи по осите X, Y и Z
Всички водачи са закалени и шлифовани (HRC 50 – 55)

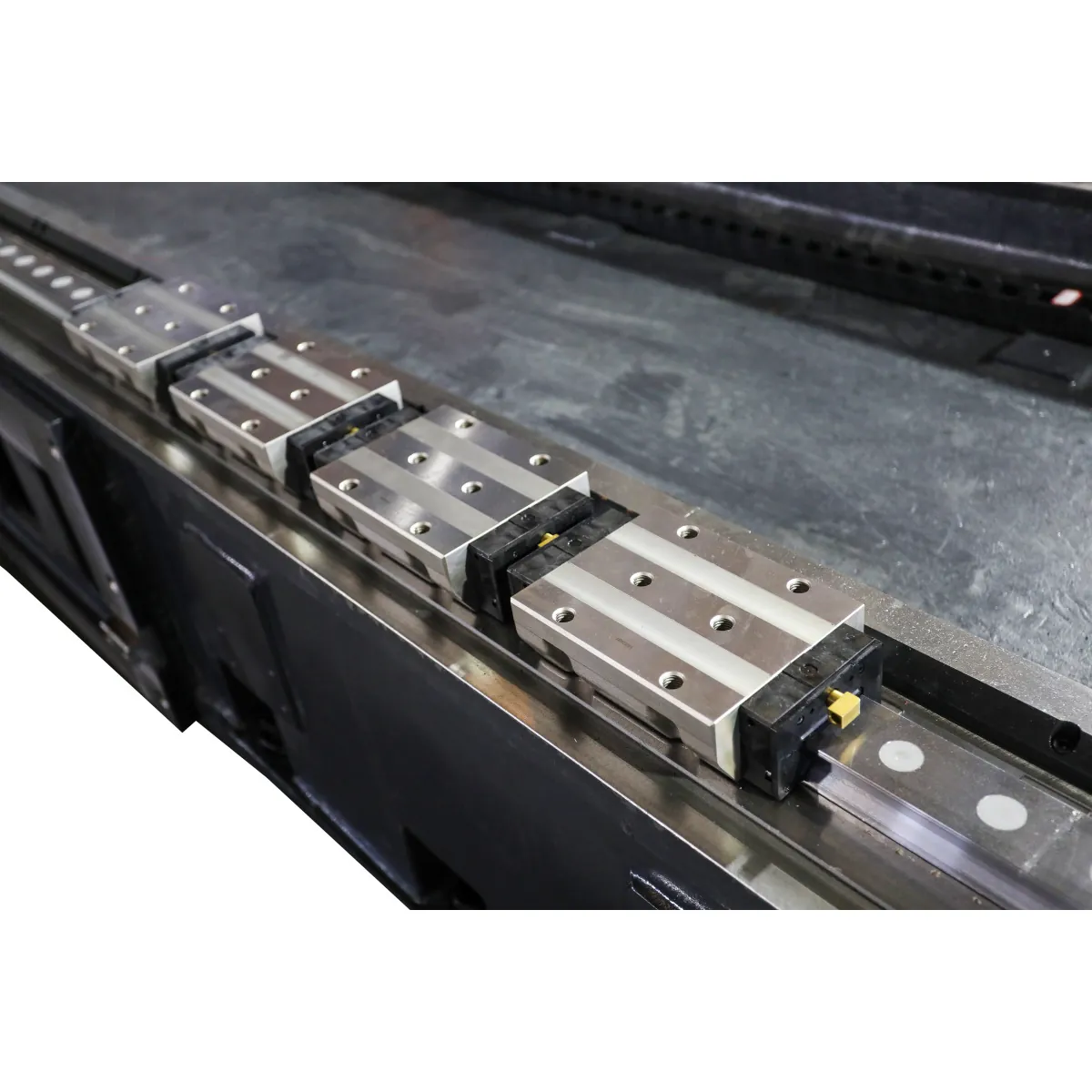

Осите X и Y са с линейни ролкови водачи — движат се максимално точно и при високи скорости
Максимална точност на обработката и добро демпфиране благодарение на широките регулируеми плоски водачи по ос Z — висока производителност при пробиване и фрезоване с голям въртящ момент на шпиндела
Закалени и прецизно шлифовани сачмено-винтови двойки на високопрецизни лагери по трите оси за високи скорости на бърз ход

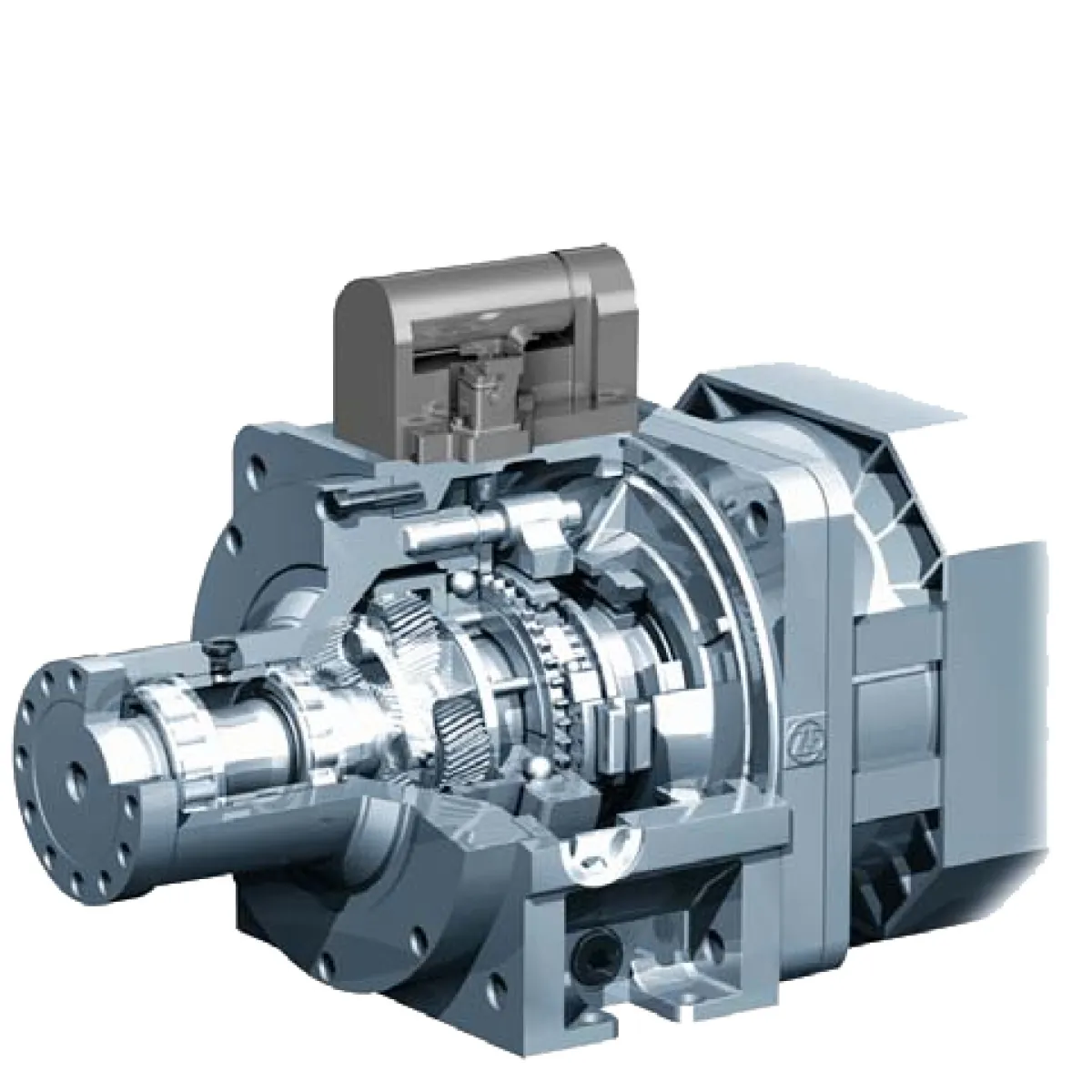

Охлаждане на главната скоростна кутия (зъбни колела, лагери, шпиндел) с циркулация на маслото — по-малко топлинно разширение
Индикация на работното състояние (светлина при край на работата)
Капаци на осите
LED работна лампа с алармен индикатор

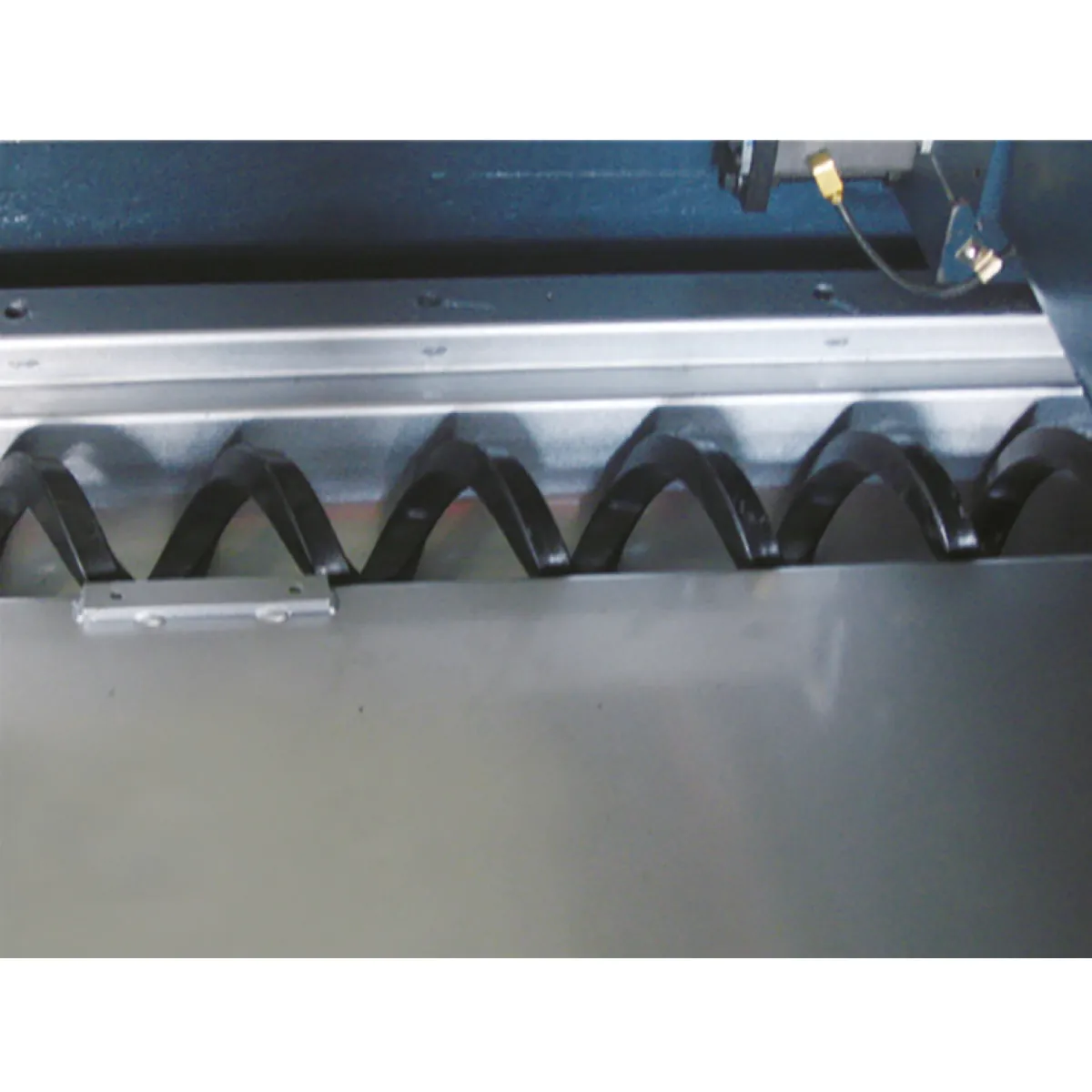

Лентов транспортьор за стружки с количка
Кабелна верига с разтоварване на опъна и разделяне на кабелите
Маслен охладител на шпиндела
Топлообменник
Захват на шпиндела BT50, макс. 6000 об/мин, за висока точност
Напълно затворена машина с широко отварящи се врати за удобна работа с детайлите
Автоматична система за смазване с контрол на налягането
Система за разделяне на смазочното масло и охлаждащата течност; елементи за настройка

Още

Устройството за смяна се задвижва от прецизна гърбица за бързо и точно позициониране на инструмента
При смяната инструментите се предават директно от магазина в шпиндела с двоен грайфер
Инструментите се избират двупосочно по най-краткия път
Магазинът за инструменти е извън работната зона
Капакът на магазина пази инструментите от стружки и охлаждаща течност

Шпиндел

Твърда шпинделна глава
Автоматична система за уравновесяване (SCBS) на шпинделната глава

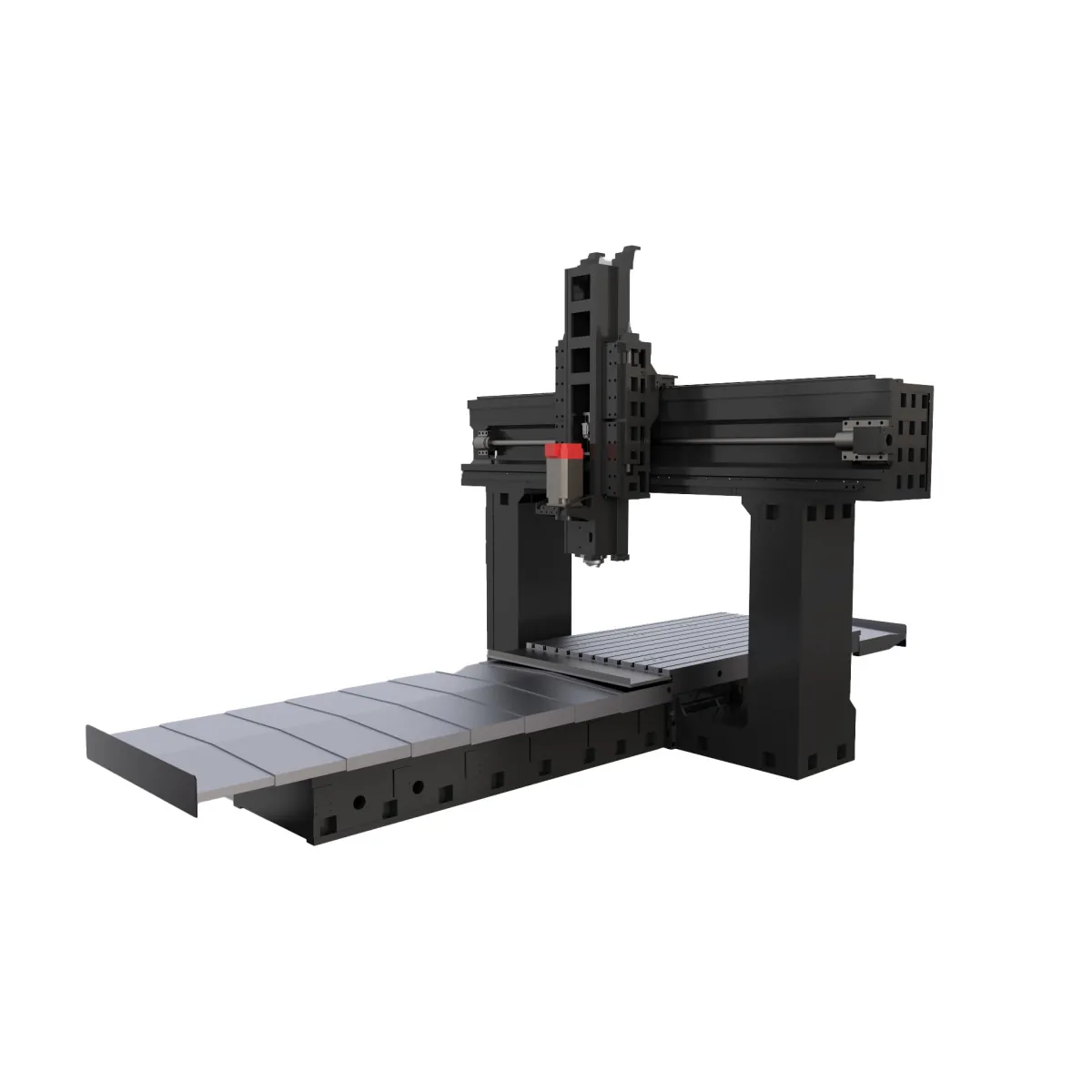

Ос Y 1650 мм; колона и напречна греда

От едно парче

Основно тяло

Тежко изпълнение и силно оребрена конструкция
Масивна кутиеобразна конструкция от едно парче за максимална стабилност при много големи детайли

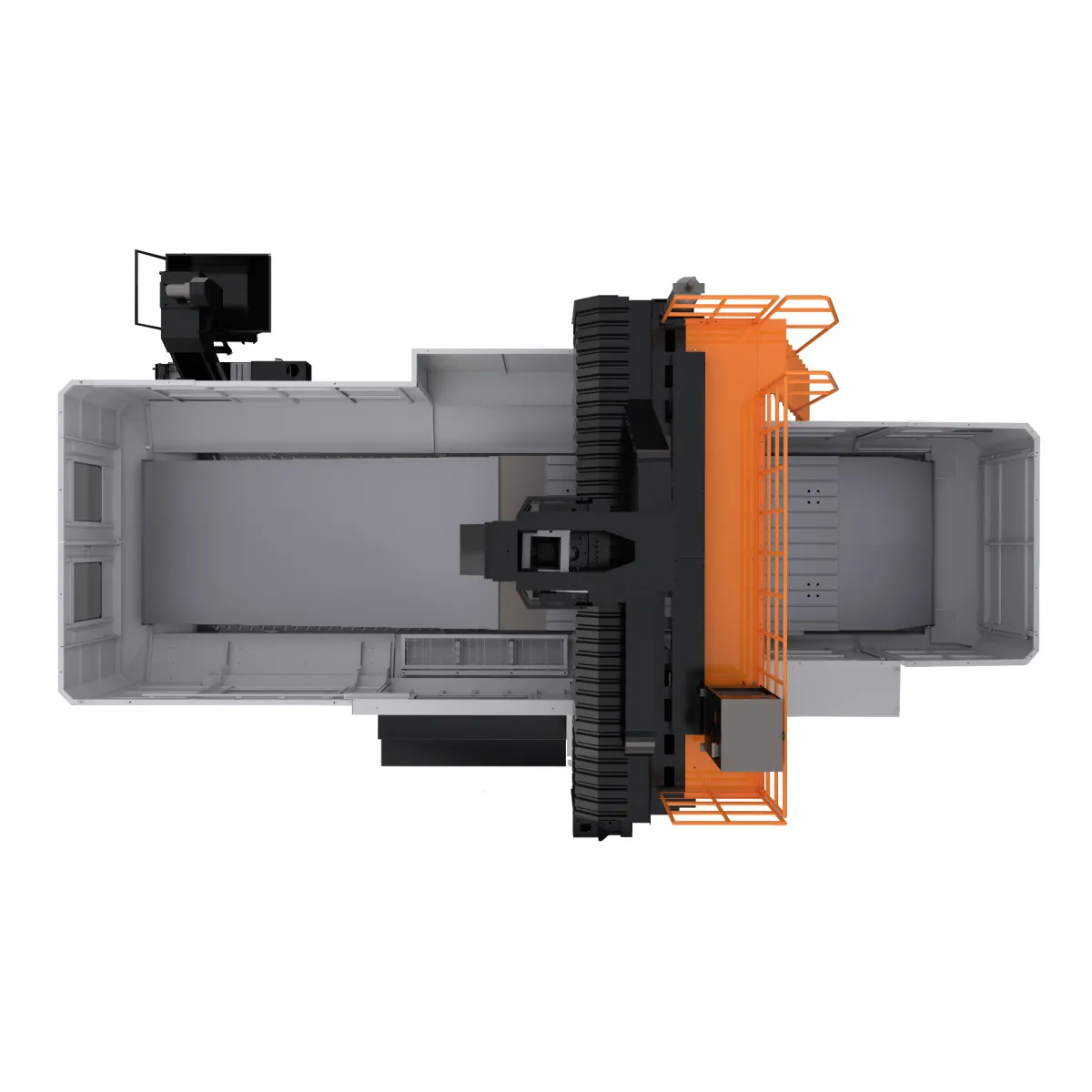

Ос X 2600 мм или 3100 мм

Особено широка работна зона

16 функционални бутона

8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

Пълна QWERTY клавиатура
Бутони със защитно фолио
Степен на защита IP65

Система за управление

Цветен дисплей 10,4"
Лесно управление SINUMERIK
Софтуер Operate

Пълен пакет

Safety Integrated
Разпознаване и обработка на остатъчния материал
Програмиране по работни стъпки ShopMill
Работа с мрежово устройство
3D симулация
Паралелно изобразяване на обработката

Допълнителен пакет Siemens OSS PLUS

12 месеца; кат. № 3589020
24 месеца; кат. № 3589021
36 месеца; кат. № 3589022

Пневматичното уравновесяване на ос Z осигурява много висока надеждност и стабилност при едновременна работа на няколко оси. Системата SCBS не изисква допълнително захранване или задвижване и позволява висока скорост и точност на обработката
