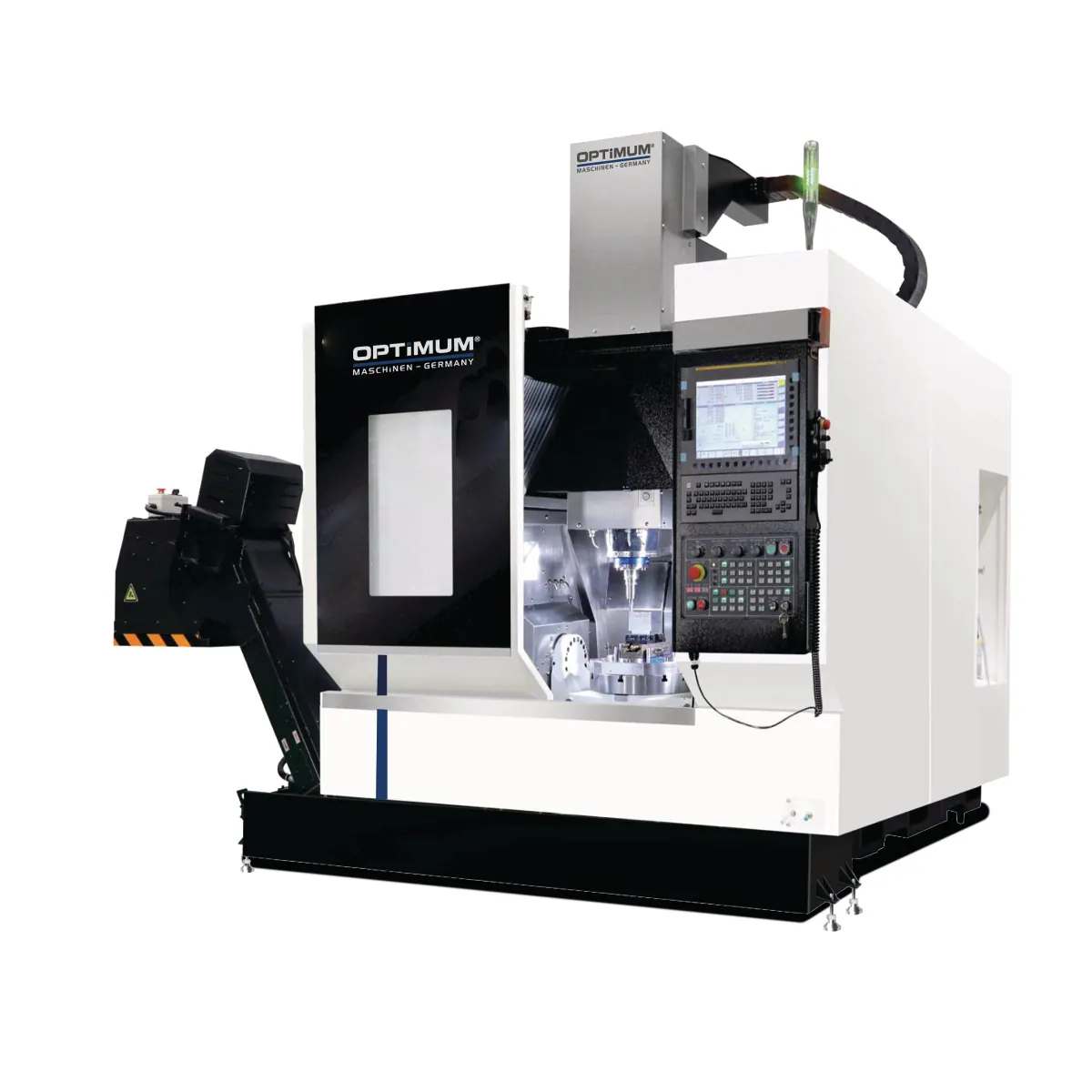

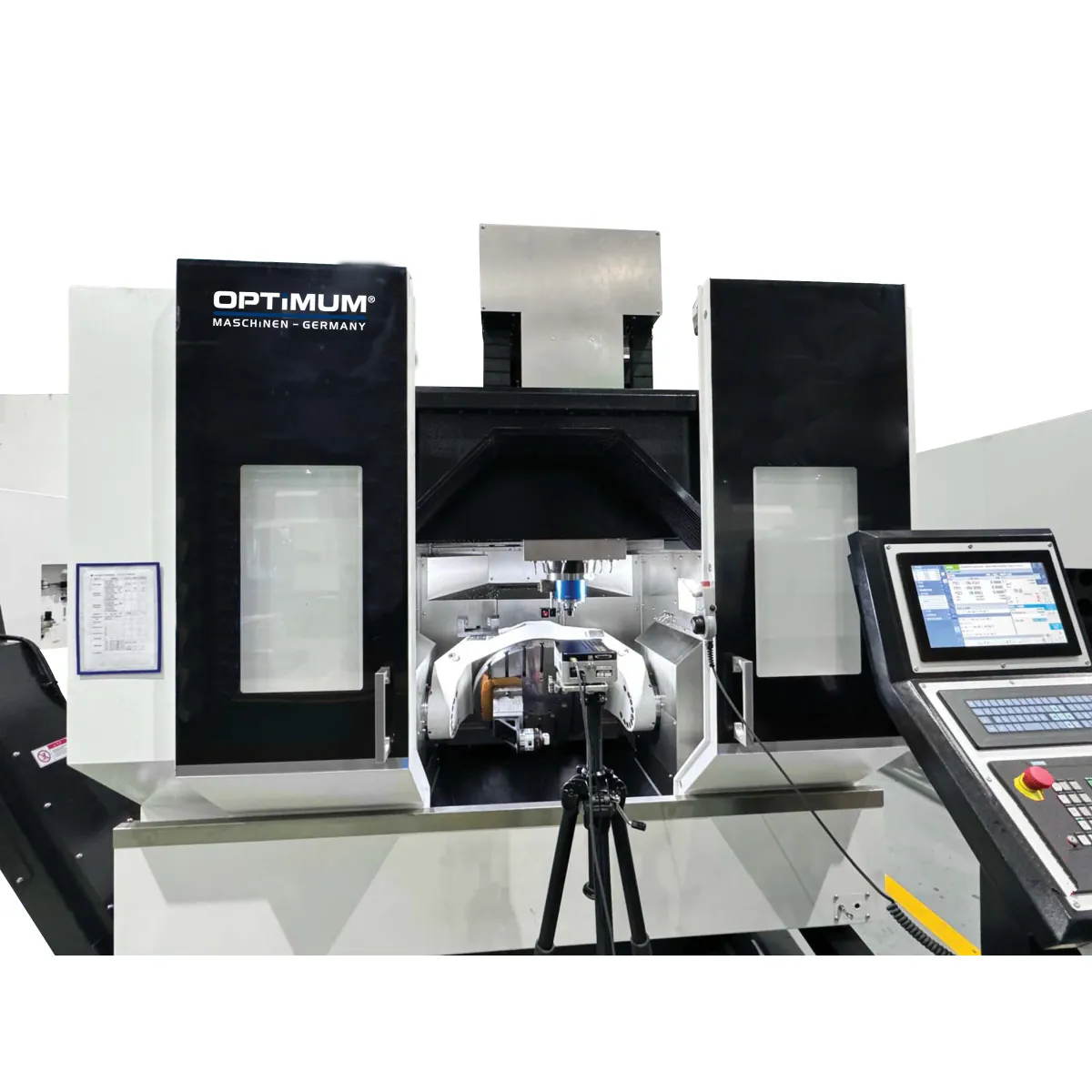

CNC фреза OPTImill FU 450, 400 V

Каталожен № 3522100CNC Фрези и обработващи центри

Дължина (прибл.): 3400 мм
Ширина/дълбочина (прибл.): 3500 мм
Височина (прибл.): 2940 мм
Нето тегло (прибл.): 8000 кг
Скорост на бърз ход по ос X: 48000 мм /мин
Скорост на бърз ход по ос Y: 48000 мм /мин

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Официален вносител на Stürmer Maschinen
Гаранционен и извънгаранционен сервиз
Доставка с Еконт до адрес или офис
Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)	3400 мм
Ширина/дълбочина (прибл.)	3500 мм
Височина (прибл.)	2940 мм
Нето тегло (прибл.)	8000 кг

Бърз ход
Скорост на бърз ход по ос X	48000 мм /мин
Скорост на бърз ход по ос Y	48000 мм /мин
Скорост на бърз ход по ос Z	40000 мм /мин

Електрически данни
Захранващо напрежение	400 V
Честота	50 Hz

Хоризонтална фрезова маса
Дължина на фрезовата маса	750 мм
Размер на T-каналите на фрезовата маса	14 мм
Макс. натоварване на фрезовата маса	300 кг

Точност
Точност на повторение	± 0,003 мм
Точност на позициониране	± 0,004 мм

Охлаждаща система
Мощност на помпата за охлаждаща течност	0,55 kW
Обем на резервоара за охлаждаща течност	500 л
Обем на резервоара за охлаждаща течност	230 л

Пневматично свързване
Работно налягане на въздуха	6 bar

Ходове
Ход по ос X (автоматично)	450 мм
Ход по ос Y (автоматично)	500 мм
Ход на фрезовата глава по ос Y	400 мм

Вертикален шпиндел
Захват на вертикалния шпиндел	HSK 63 DIN 69893
Обороти на вертикалния шпиндел	10 - 18000 об/мин
Мощност на вертикалния шпиндел (S1)	15 kW
Мощност на вертикалния шпиндел (S6-30 %)	18,5 kW
Въртящ момент на вертикалния шпиндел (S1)	33,2 kW
Въртящ момент на вертикалния шпиндел (S6-30 %)	45,2 kW

Револверна глава
Устройство за смяна на инструменти	двураменен грайфер
Брой гнезда за инструменти	40
Макс. диаметър на инструмента при свободни съседни гнезда	120 мм
Макс. диаметър на инструмента	80 мм
Макс. дължина на инструмента	300 мм
Макс. тегло на инструмента	8 кг
Време за смяна на инструмента (от стружка до стружка)	3,5 с

Въртяща ос
Макс. допустим въртящ момент на въртящата ос (S1)	340 Nm
Макс. допустим въртящ момент на въртящата ос (S6)	340 Nm
Наклон на накланящата ос	± 120°
Завъртане на въртящата ос	360°
Диаметър на въртящата се маса	450 мм
Макс. обороти на ос A	50 об/мин
Макс. обороти на ос C	80 об/мин
Макс. допустим въртящ момент на накланящата ос (S1)	1200 Nm
Макс. допустим въртящ момент на накланящата ос (S6)	1200 Nm

Помпа
Мощност на помпата за промиване на стружките	3 kW
Мощност на помпата на почистващия пистолет	3 kW

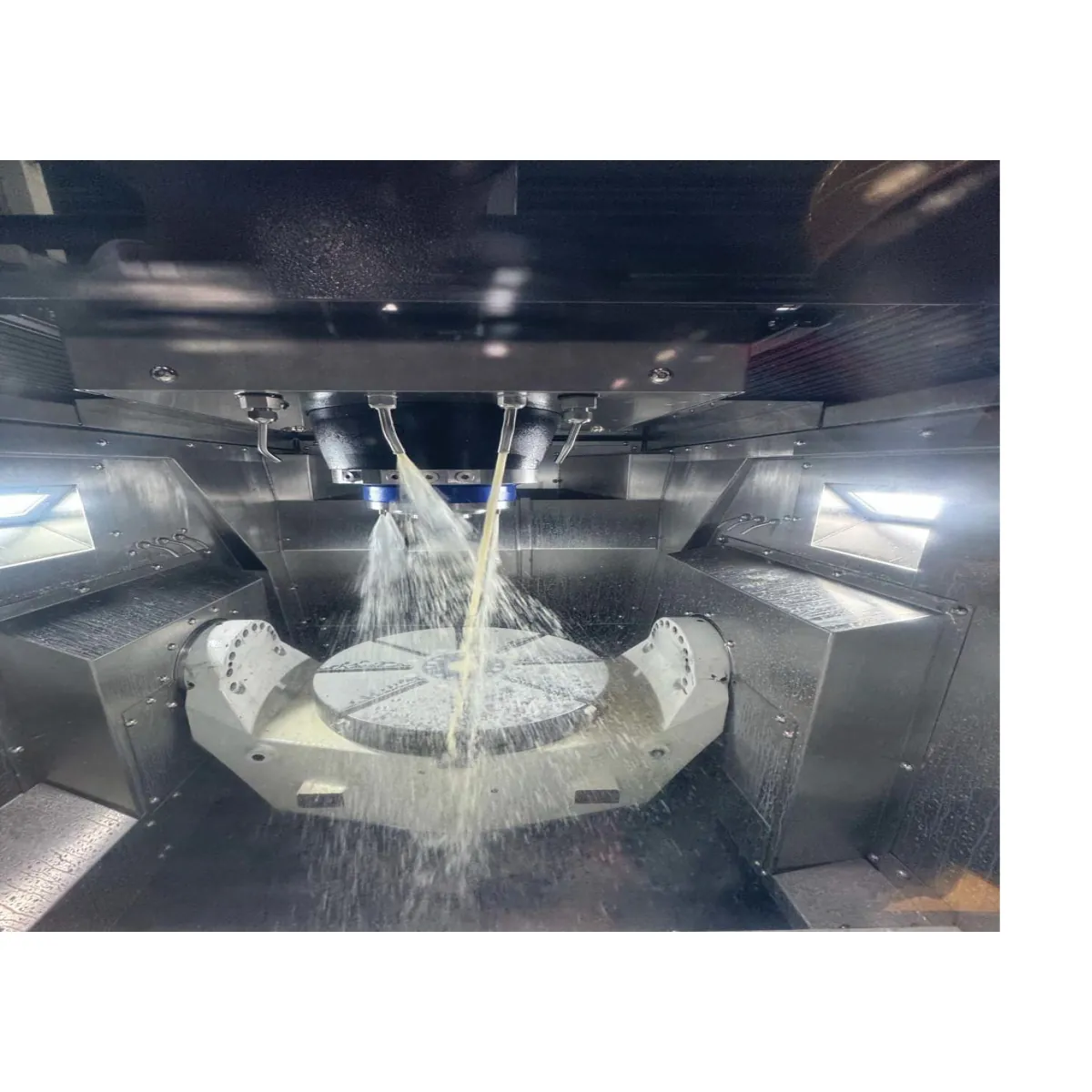

Накланяща и въртяща се маса
Хидравличен момент на затягане на ос C (при 50 bar)	650 Nm
Хидравличен момент на затягане на ос A (при 50 bar)	2500 Nm

Особености

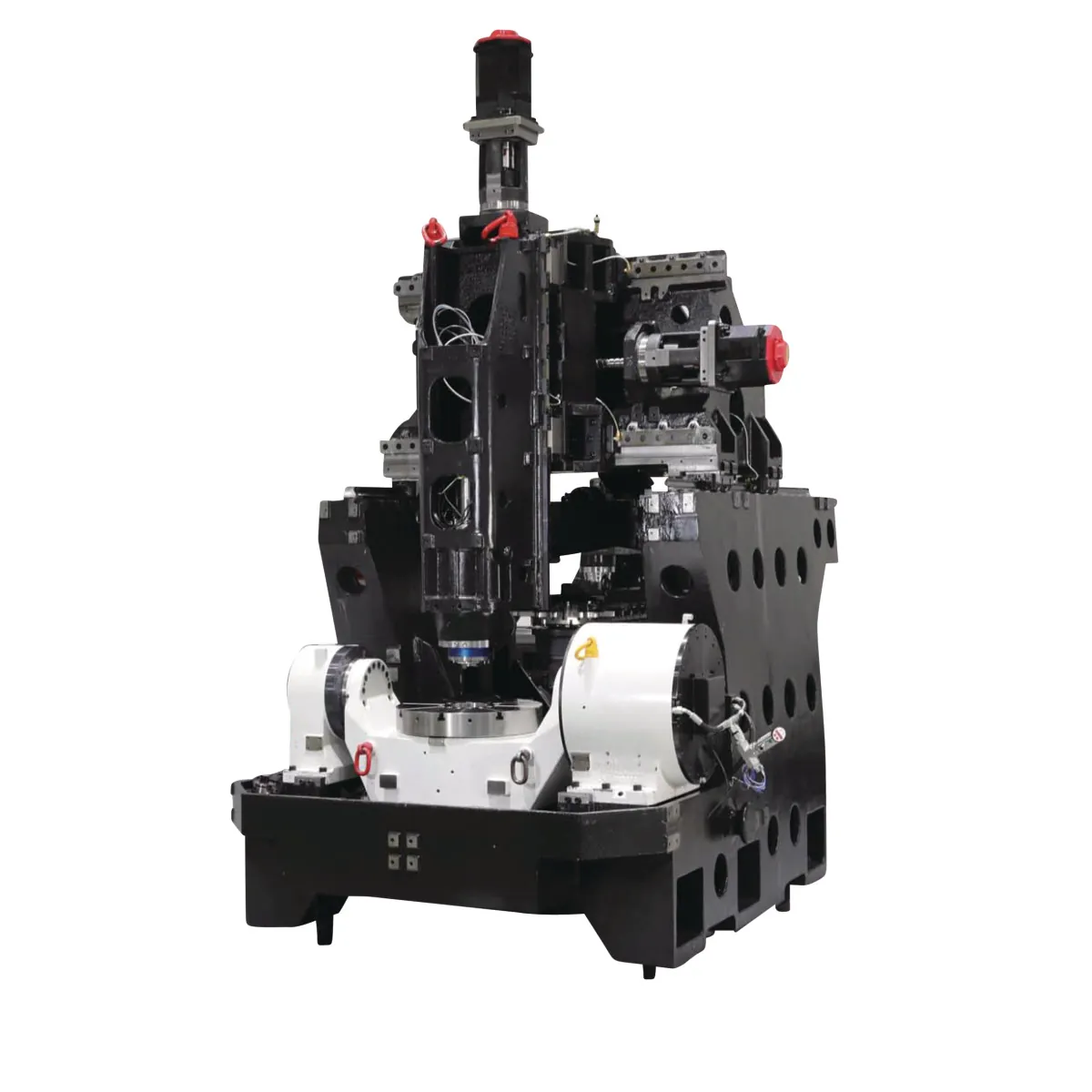

Тежка конструкция
Висока производителност
Телескопично покритие на водачите
Прецизно шлифовани сачмено-винтови двойки с предварително натягане за високи скорости на бърз ход
Шпиндел на прецизни лагери P5 с постоянно смазване
Серво задвижвания с голям въртящ момент по петте оси
Прецизни линейни водачи
Стъклени линийки Heidenhain за по-висока точност
Висока скорост на бърз ход — до 40 м/мин
Ос C с въртящ моментен двигател (torque motor) за максимална скорост и дълготрайна точност
Ос A с червячна предавка за голям въртящ момент при накланяне
Подсилен двигател за подаване по ос Z
Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
Стандартно с устройство за смяна на инструменти с двураменен грайфер и 40 позиции
Охладителна система с резервоар 380 л, промиване на стружките и почистващ пистолет
Автоматично централно мазане
RJ45 връзка, USB и захранване 230 V
Допълнителен USB интерфейс на пулта

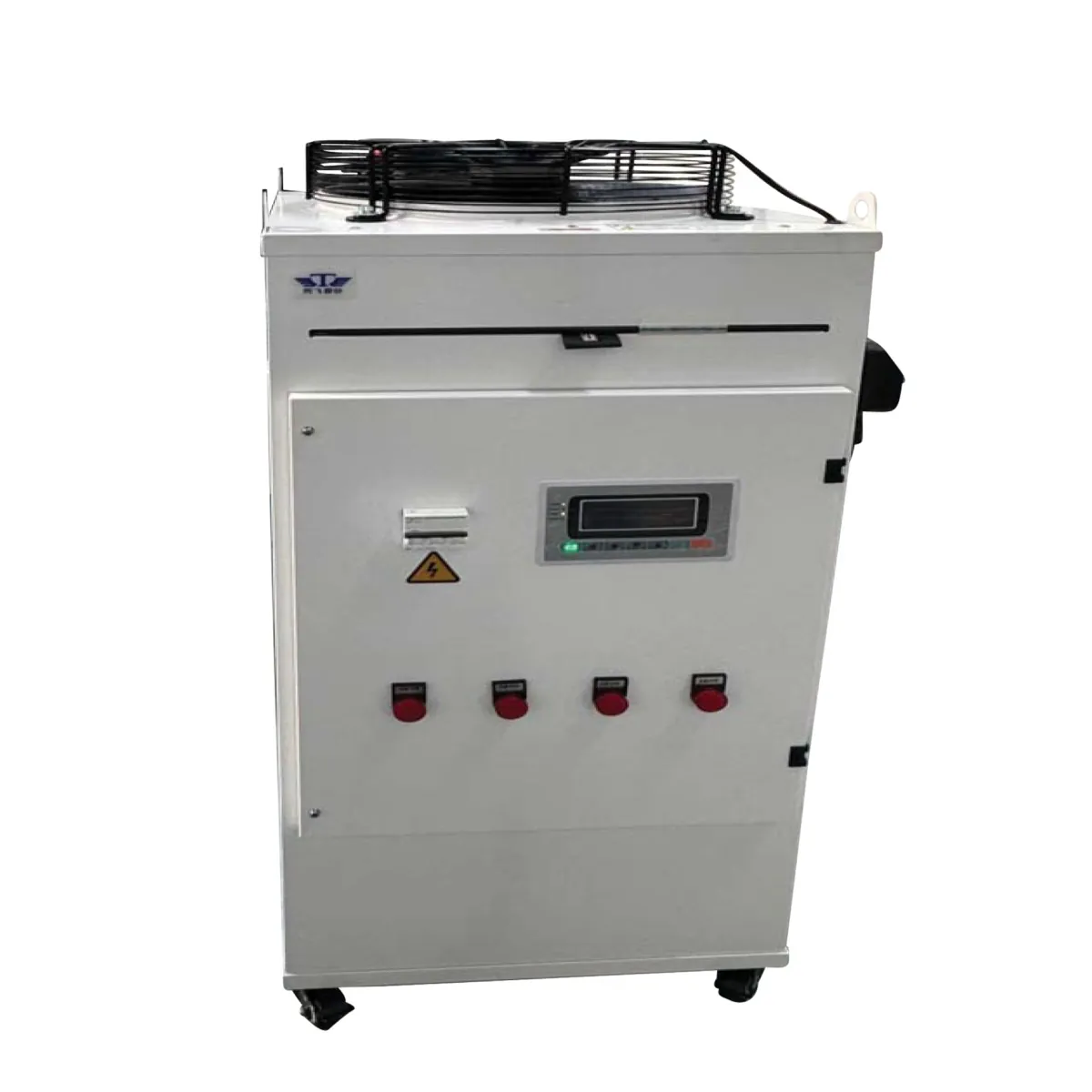

Воден охлаждащ кръг за главния шпиндел и двигателя му
Лентов транспортьор за стружки за ефективно извеждане на стружките
Количка за стружки
Софтуер за избягване на сблъсъци

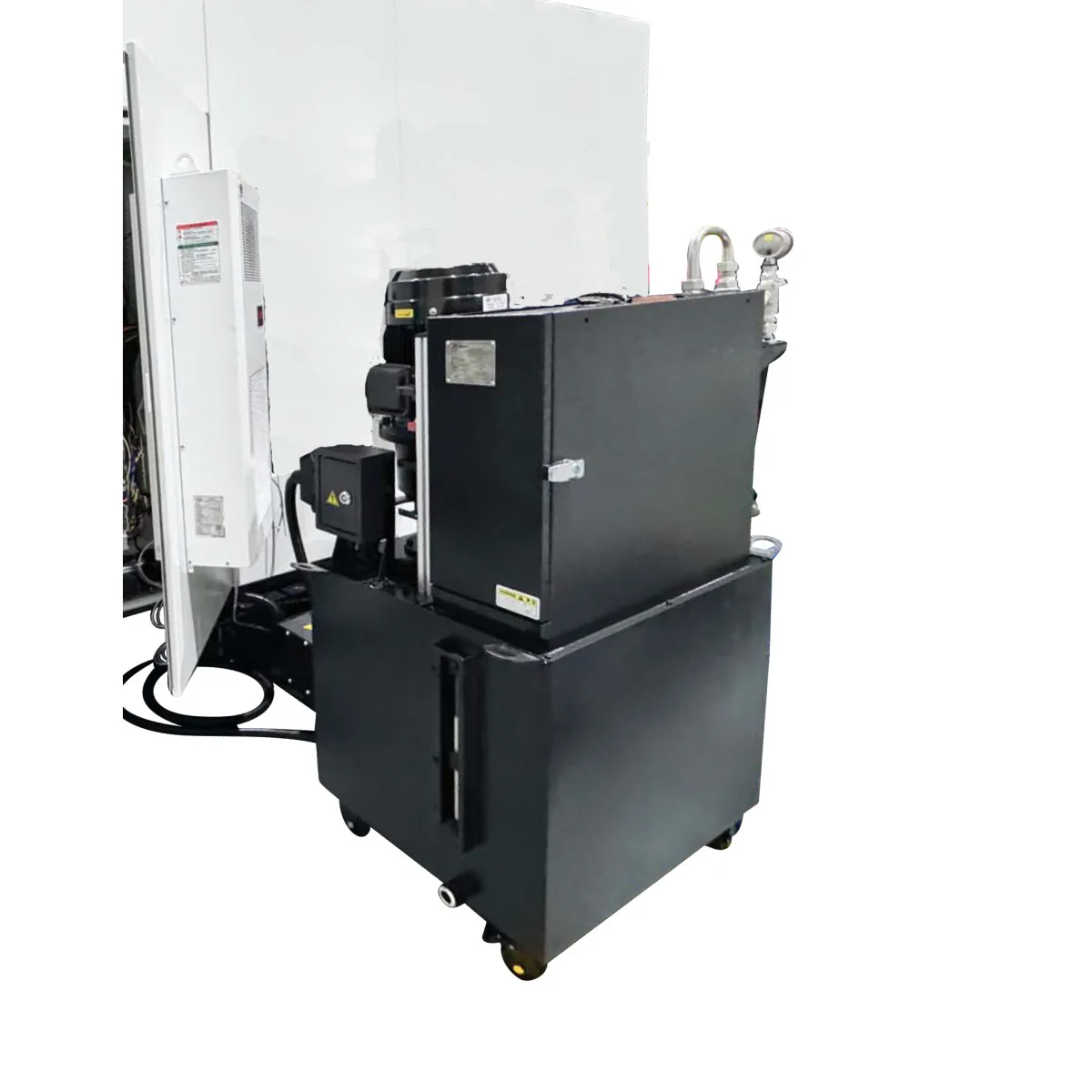

Вътрешно охлаждане през шпиндела 40 bar с вътрешен резервоар (нужна е аспирация)
Климатизация
Енкодери за осите A и C
TSC — термична компенсация на шпиндела
DCM — динамично следене на сблъсъци
ЕМС (електромагнитна съвместимост)
Включен двугодишен договор за ремонтен сервиз SIEMENS. Договорът (RSV) може да се удължи с допълнителен пакет SIEMENS
Обработващ център с едновременна обработка по 5 оси за максимална производителност

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
