Марка: Optimum · Stürmer Maschinen, Германия

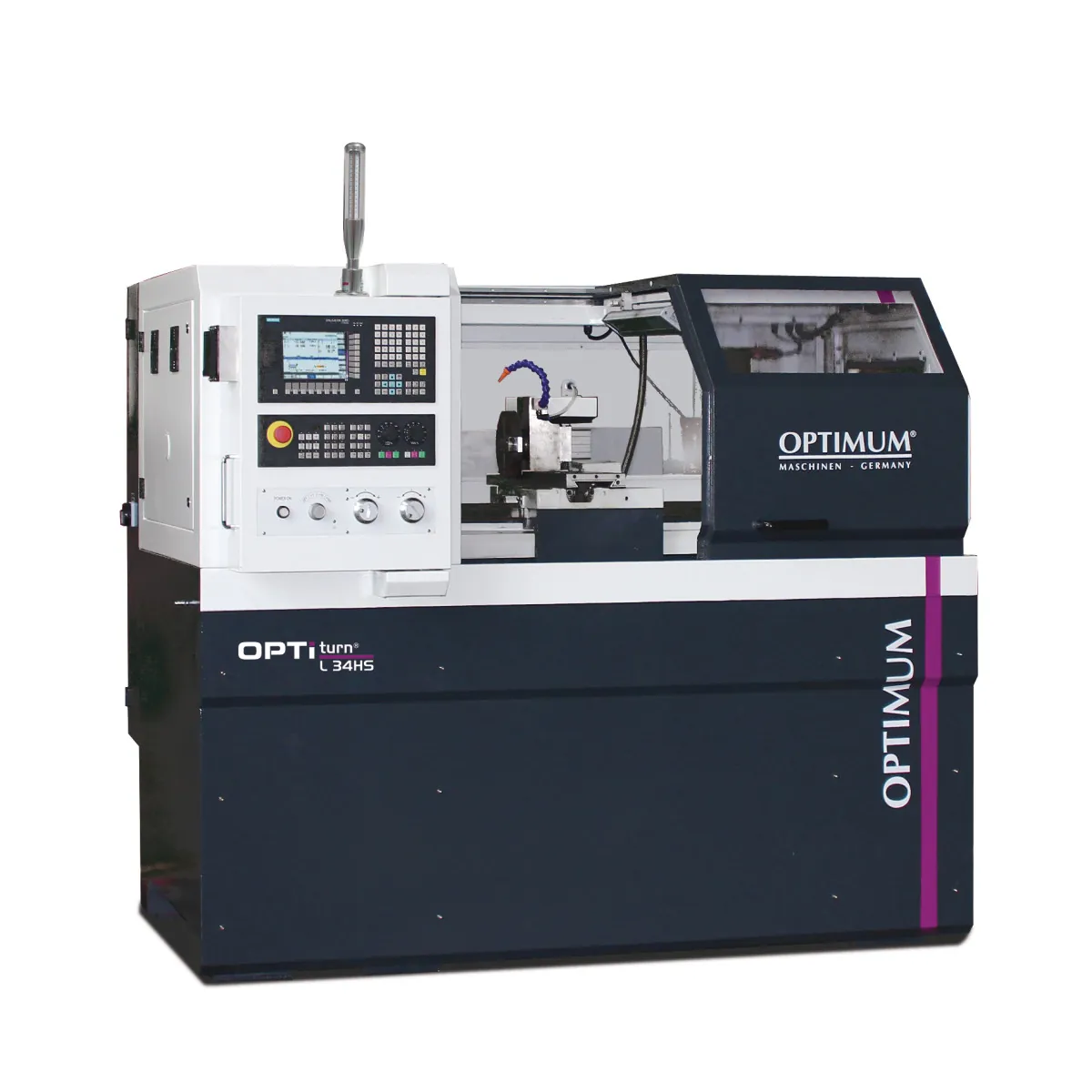

CNC струг OPTIturn L 34HS Sinumerik 808D ADVANCED, 400 V

Каталожен № 3504232CNC стругове

Дължина (прибл.): 1950 мм
Ширина/дълбочина (прибл.): 1475 мм
Височина (прибл.): 1956 мм
Нето тегло (прибл.): 1200 кг
Диаметър на струговане: 160 мм
Височина на центрите: 165 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Официален вносител на Stürmer Maschinen
Гаранционен и извънгаранционен сервиз
Доставка с Еконт до адрес или офис
Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)	1950 мм
Ширина/дълбочина (прибл.)	1475 мм
Височина (прибл.)	1956 мм
Нето тегло (прибл.)	1200 кг

Работна зона
Диаметър на струговане	160 мм
Височина на центрите	165 мм
Разстояние между центрите	600 мм
Макс. диаметър на обработка над леглото	350 мм
Макс. диаметър на обработка над супорта	146 мм
Ширина на леглото	208 мм

Въртящ момент на двигателите
Въртящ момент на двигателя по ос X	4 Nm
Въртящ момент на двигателя по ос Z	6 Nm

Обороти
Диапазон на оборотите	30 – 3500 об/мин

Електрически данни
Мощност на главния двигател	3,7 kW
Захранващо напрежение	400 V
Честота	50 Hz

Точност
Точност на повторение	± 0,01 мм
Точност на позициониране	± 0,01 мм

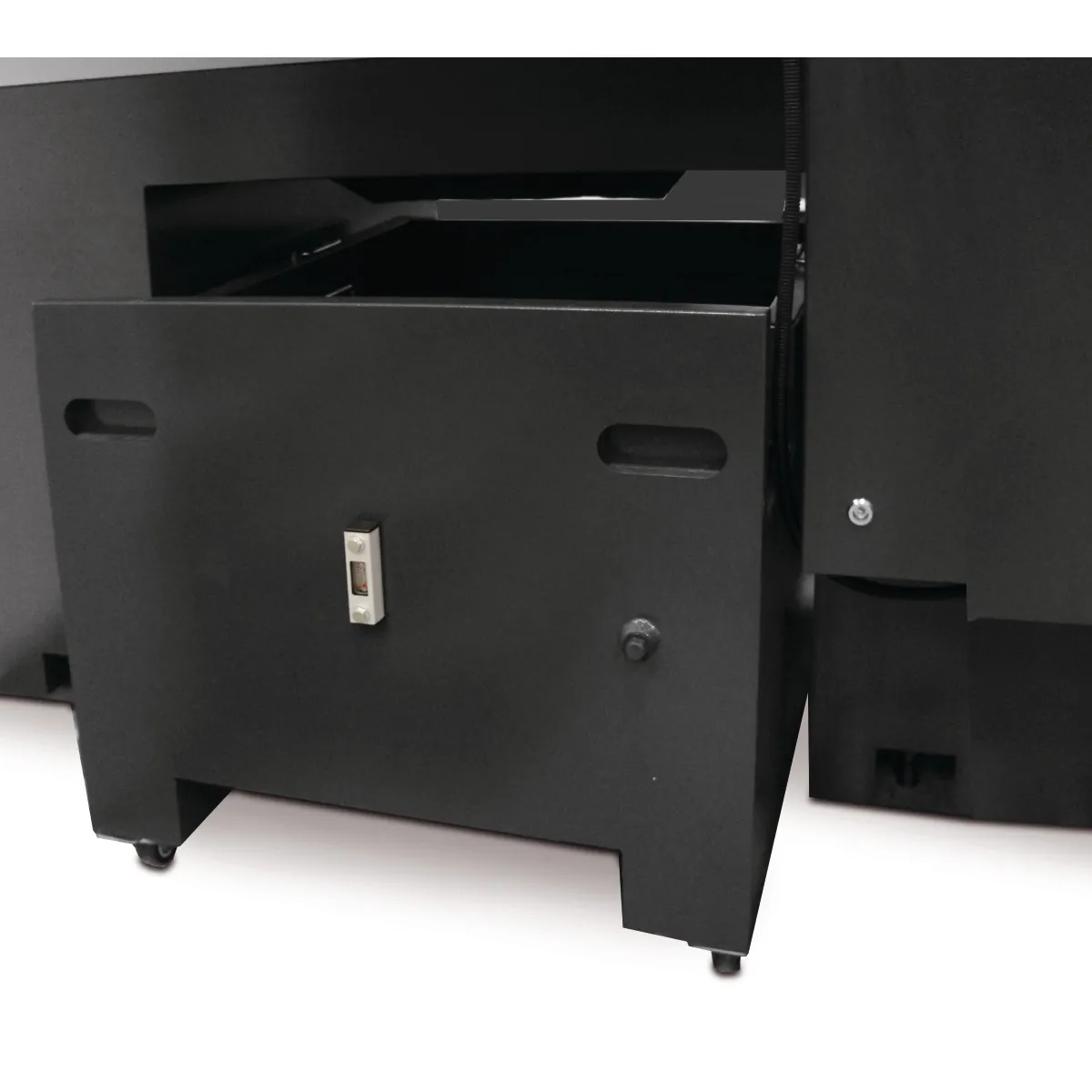

Охлаждаща система
Мощност на помпата за охлаждаща течност	95 W
Обем на резервоара за охлаждаща течност	75 л

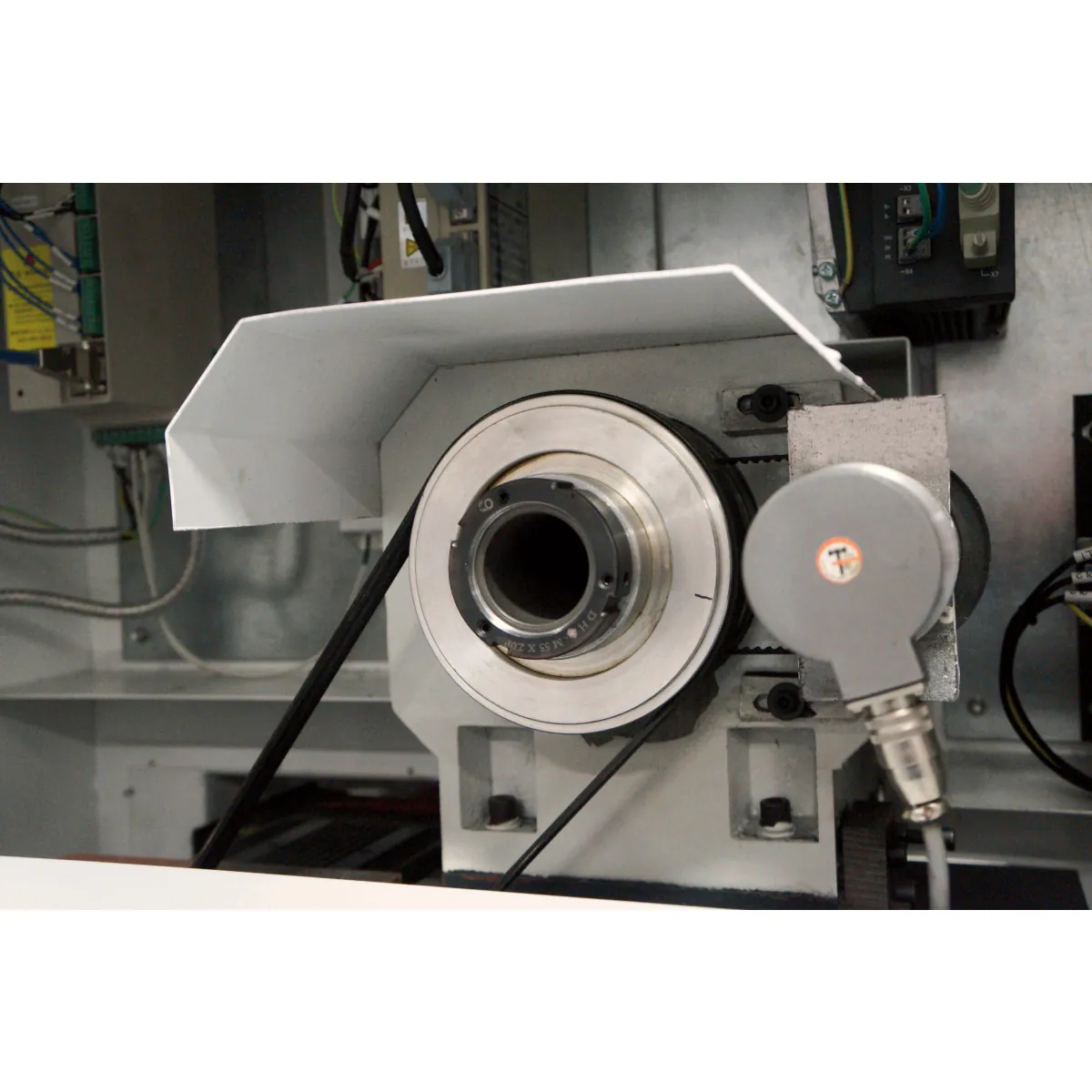

Шпиндел
Захват на шпиндела	ISO 702-1 № 4 - A2
Отвор на шпиндела	46 мм

Задно седло
Конус на задното седло	MK 3
Ход на пинолата на задното седло	120 мм
Диаметър на пинолата на задното седло	45 мм

Ходове
Ход по ос X	185 мм
Ход по ос Z	540 мм

Скорост на подаване
Скорост на подаване по ос X	6000 мм /мин
Скорост на подаване по ос Z	8000 мм /мин

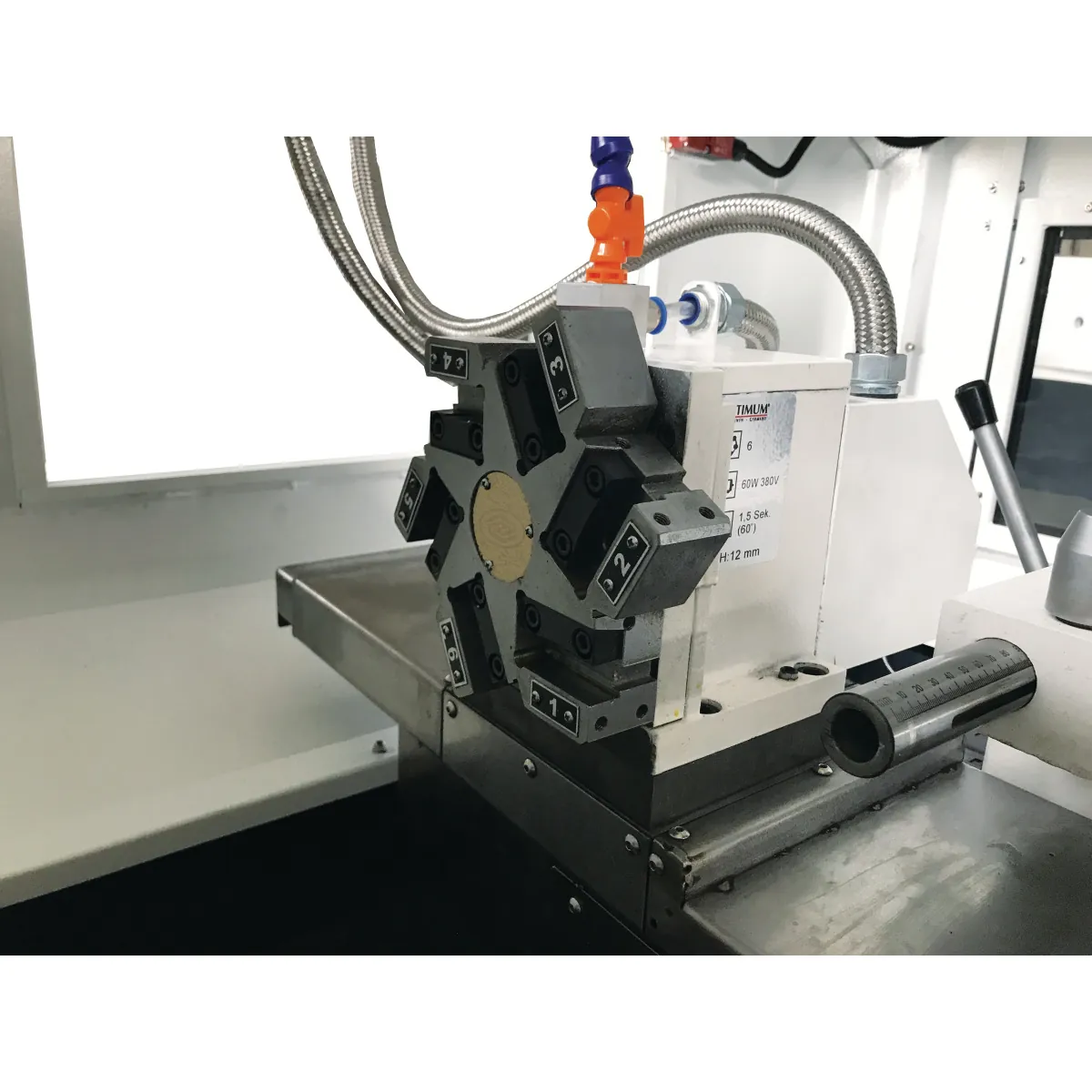

Револверна глава
Вид на револверната глава	електрическо
Брой гнезда за инструменти	6 бр.
Макс. сечение на ножа в револверната глава	16 x 16 мм
Макс. диаметър на борщанга в револверната глава	16 мм

Електрическо свързване
Обща мощност	6,5 kVA

Двигатели
Въртящ момент на двигателя	23,6 Nm
Въртящ момент на шпиндела	40 Nm

Особености

Прецизна обработка
Двигатели на шпиндела и на подаването от Siemens
Подсилено легло от сив чугун
Защитен корпус, удобен за поддръжка
Шлифовани сачмено-винтови двойки
Прецизно изпълнени лагери на шпиндела

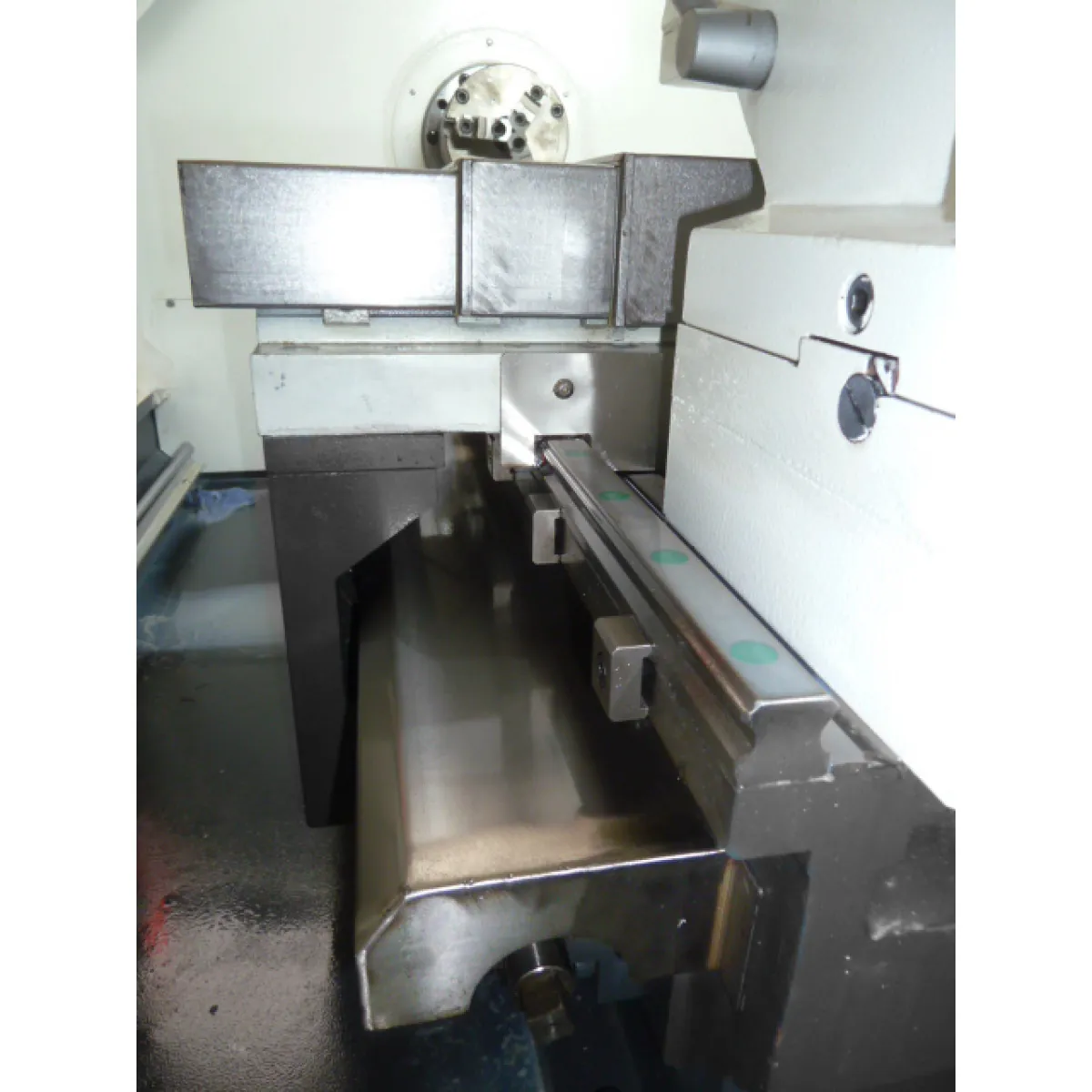

Линейни водачи по двете оси
Ударен бутон за аварийно спиране
Централно мазане
Заден капак за достъп при поддръжка
Предпазен изключвател на предната плъзгаща врата
Револверната глава е зад центъра на въртене (лев нож)
CNC струг с линейни водачи

SINUMERIK 808D ON PC

Софтуерен пакет, идентичен с управлението, който допълнително улеснява работата с машината. Изтегля се безплатно от www.cnc4you.com

Пълен пакет

RJ45 Ethernet порт
Подготвена за дистанционна поддръжка
Функция AST за лесна оптимизация при по-високи изисквания към динамиката и точността
Абсолютен енкодер — не е нужно търсене на референтна точка
По-висока точност

Управление

Цветен LCD дисплей 8,4" с резолюция 800 x 600

Удължена гаранция

12 месеца; кат. № 3589010
36 месеца; кат. № 3589012

Окомплектовка

Държач за револверната глава
Система за охлаждане
Лампа на машината
Инструменти за обслужване

SINUMERIK 808D ADVANCED е CNC управление, вградено в панел — компактно и лесно решение за начално ниво за прости стругови задачи. Лесната работа, пускане в експлоатация и поддръжка го правят отлична основа за CNC машини.

Управлението SINUMERIK 808D ADVANCED е предварително конфигурирано специално за струговане. Хардуерните и софтуерните разширения му дават достатъчна производителност и за прости стругови операции при изработката на форми и инструменти.

Благодарение на CNC конструкцията в панел с малко интерфейси и пулт със степен на защита IP65 SINUMERIK 808D ADVANCED е готово за работа в тежки условия. Малките размери позволяват използването му в компактни машини.

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
