Марка: Optimum · Stürmer Maschinen, Германия

CNC струг OPTIturn S 750M, 400 V

Каталожен № 3515205CNC стругове

Дължина (прибл.)
5040 мм
Ширина/дълбочина (прибл.)
1880 мм
Височина (прибл.)
1840 мм
Нето тегло (прибл.)
4600 кг
Диаметър на струговане
500 мм
Дължина на струговане
1250 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)5040 мм
Ширина/дълбочина (прибл.)1880 мм
Височина (прибл.)1840 мм
Нето тегло (прибл.)4600 кг
Работна зона
Диаметър на струговане500 мм
Дължина на струговане1250 мм
Макс. диаметър на обработка над леглото660 мм
Макс. диаметър на обработка над супорта480 мм
Ос C (опция от завода)
Ъглова точност на ос C (опция от завода)51 "
Точност на повторение на ос C (опция от завода)20 "
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X12 Nm
Въртящ момент на двигателя по ос Z12 Nm
Обороти
Диапазон на оборотите30 – 3500 об/мин
Бърз ход
Скорост на бърз ход по ос X24 м/мин
Скорост на бърз ход по ос Z30 м/мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Хидравлична система
Мощност на хидравличната система2,2 kW
Обем на хидравличния резервоар36 л
Охлаждаща система
Мощност на помпата за охлаждаща течност0,7 kW
Обем на резервоара за охлаждаща течност320 л
Работно налягане на охлаждащата система1,8 bar
Технически данни
Проходен отвор на патронника74 мм
Наклон на леглото30°
Проходен отвор на патронника (опция от завода)90 мм
Шпиндел
Захват на шпинделаA2-8
Хидравличен патронник на шпиндела250 мм
Отвор на главния шпиндел86 мм
Отвор на шпиндела (опция от завода)103 мм
Обороти на шпиндела (опция от завода)30 – 3000 об/мин
Задно седло
Конус на задното седлоMT 5
Ход на пинолата на задното седло100 мм
Диаметър на пинолата на задното седло100 мм
Ходове
Ход по ос X280 мм
Ход по ос Z1280 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)15 kW
Мощност на вертикалния шпиндел (S6-30 %)19,5 kW
Въртящ момент на вертикалния шпиндел268 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)349 Nm
Сила на подаване
Сила на подаване по ос X8,4 kN
Сила на подаване по ос Z6,7 kN
Револверна глава
Вид на револверната главаSauter VDI 40
Брой гнезда за инструменти12
Мощност на задвижването на револверната глава4,8 kW
Макс. допустими обороти на задвижвания инструмент4000 об/мин
Макс. въртящ момент на задвижвания инструмент20 Nm
Електрическо свързване
Обща мощност35 kVA
Ос X
Точност на повторение по ос X± 0,004 мм
Точност на позициониране по ос X± 0,008 мм
Ос Z
Точност на повторение по ос Z± 0,004 мм
Точност на позициониране по ос Z± 0,008 мм
Особености
Допълнителен пакет SIEMENSгаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus
Комуникативна
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
Пулт за управление PPU 270
Формат 43
Системен софтуер
Look Ahead50

Особености

  • Тежка конструкция
  • Компактна конструкция
  • Измервателно рамо Renishaw за ръчно измерване на инструментите

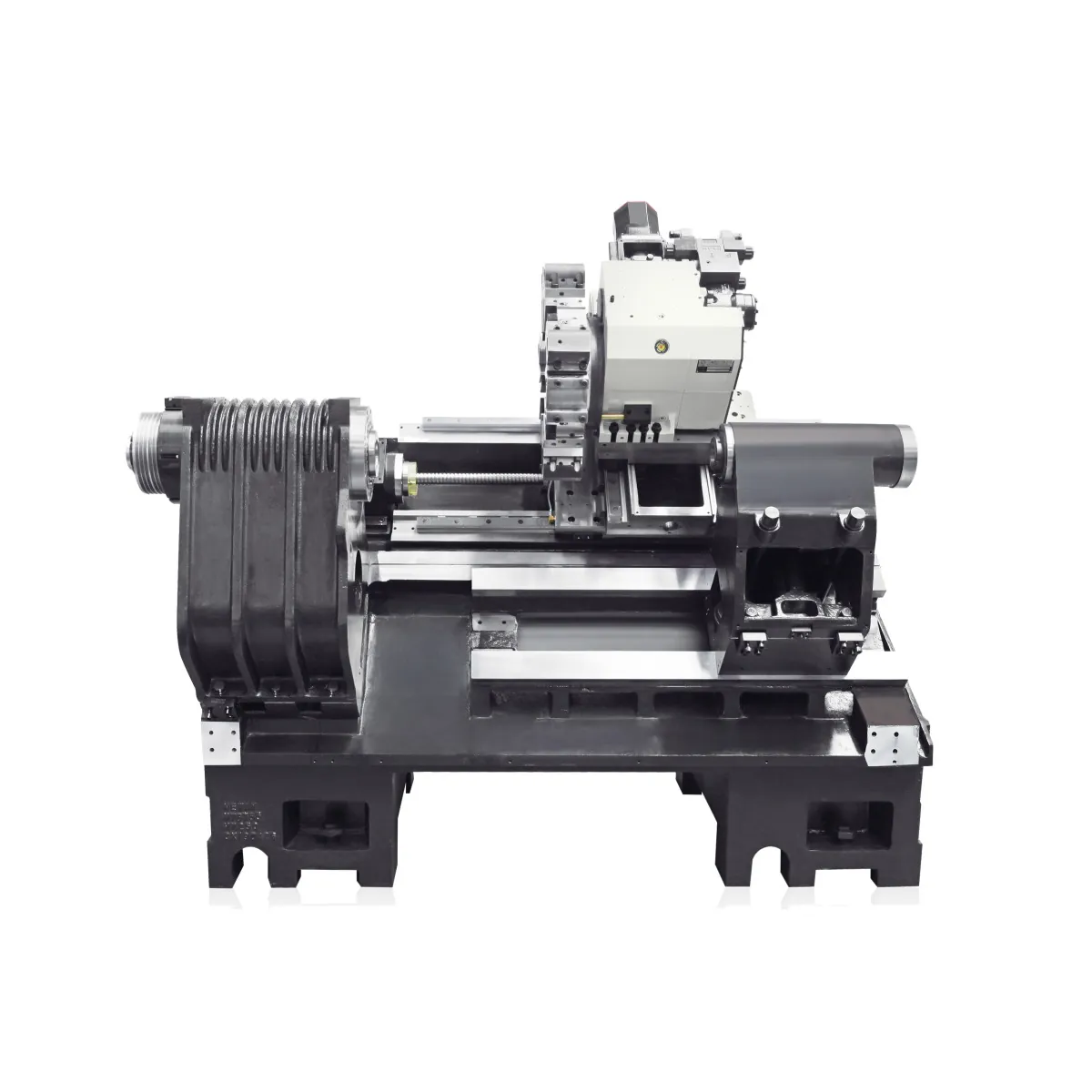

  • Цялото легло е с много ребра, оптимизирани с анализ по метода на крайните елементи — висока твърдост, по-добро отвеждане на топлината (топлинна симетрия) и по-точна обработка

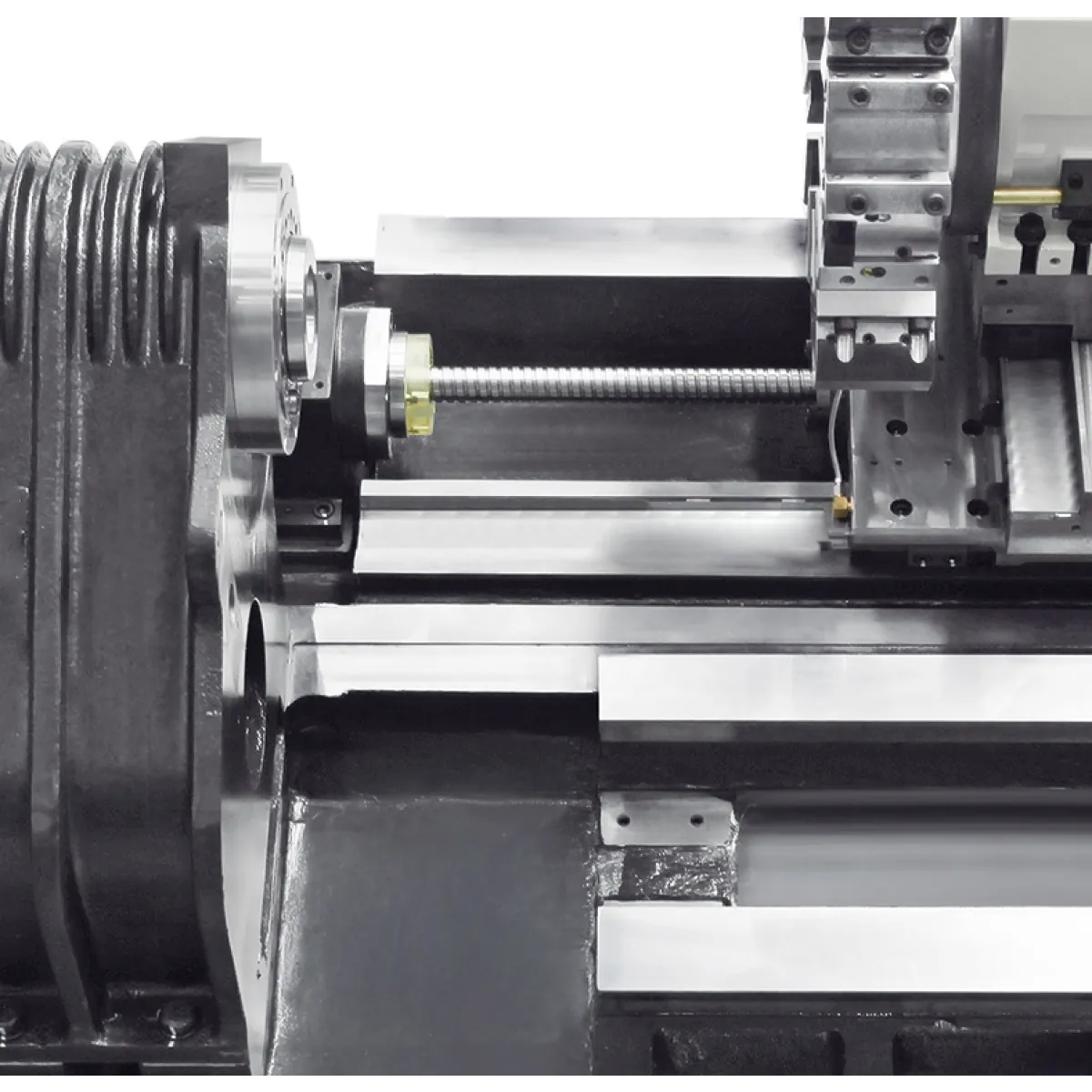

  • Сачмено-винтова двойка с подобрена точност, твърдост и топлоустойчивост
  • Серводвигатели Siemens по всички оси
  • Всички серводвигатели са с вграден енкодер за максимална точност
  • Двигателят е отстрани на машината и не предава топлина и вибрации към нея
  • Енкодер директно на главния шпиндел за по-висока точност

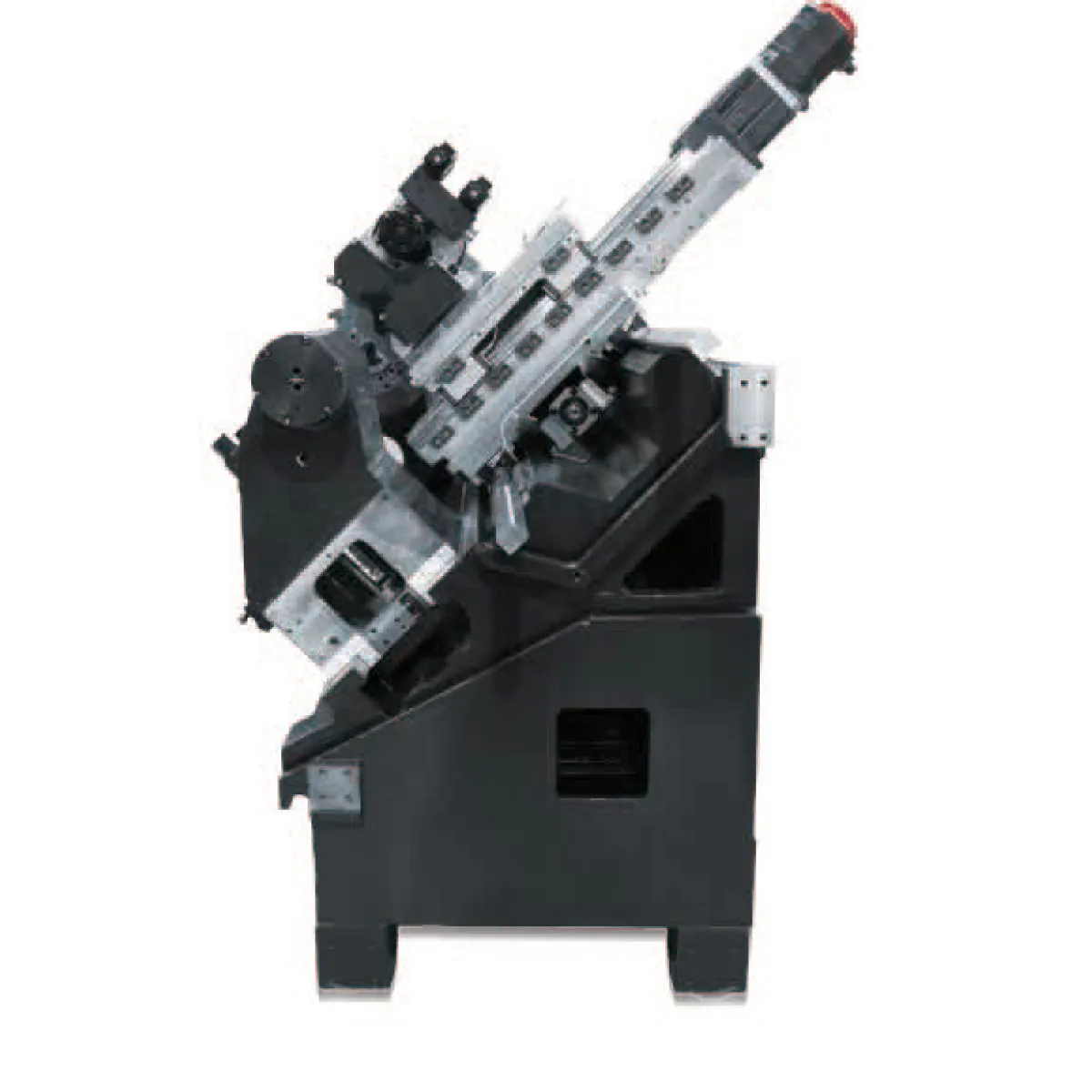

  • Наклонено легло 30° за особено големи диаметри на обработка
  • Стружките падат свободно в тавата за стружки
  • Хидравличен трикулачков патронник Ø 250 мм с меки челюсти

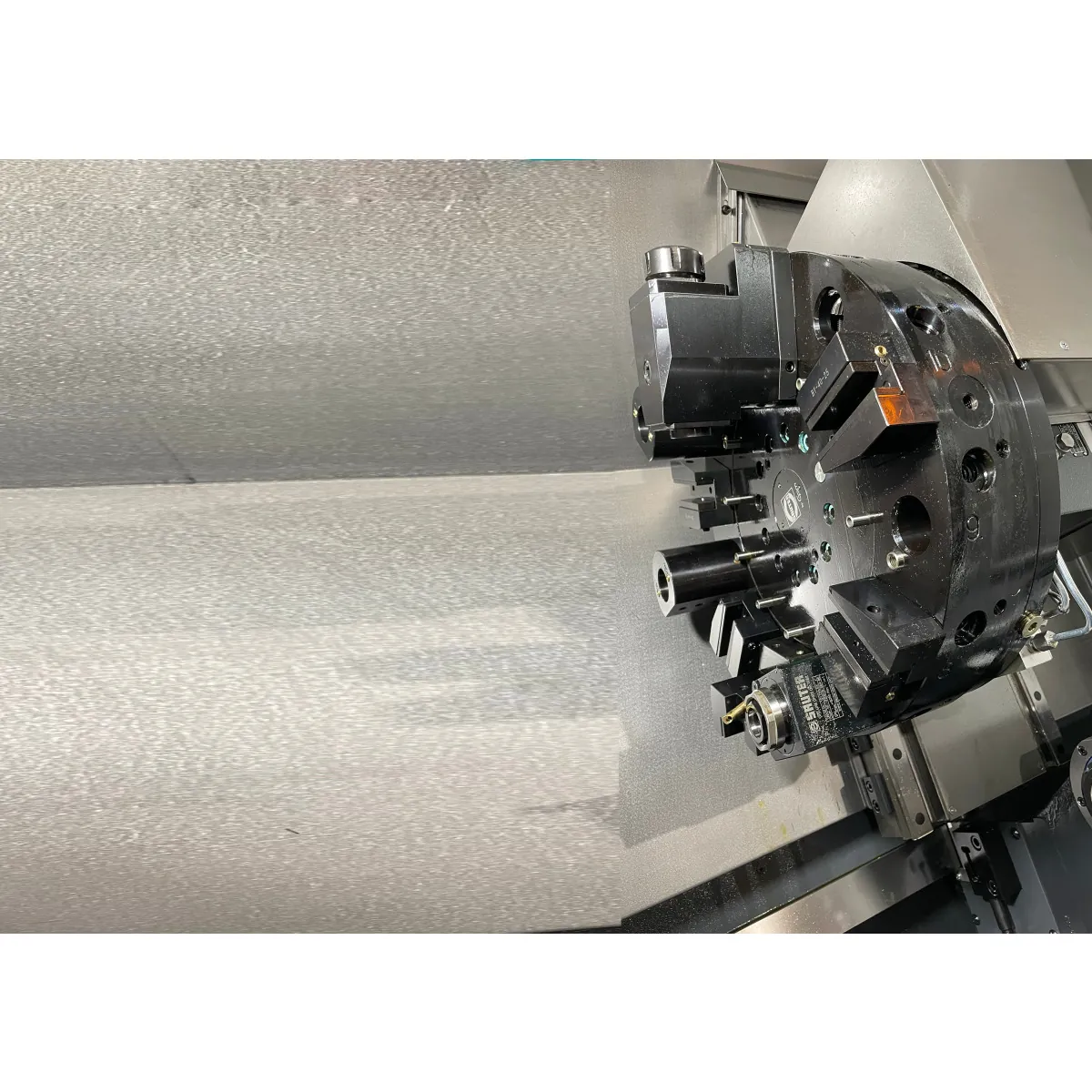

  • Револверна глава Sauter VDI 40 с 12 позиции и задвижвани инструменти
  • Линейните водачи осигуряват дълъг живот благодарение на максималната статична и динамична твърдост
  • Устройство за ръчно измерване на инструментите

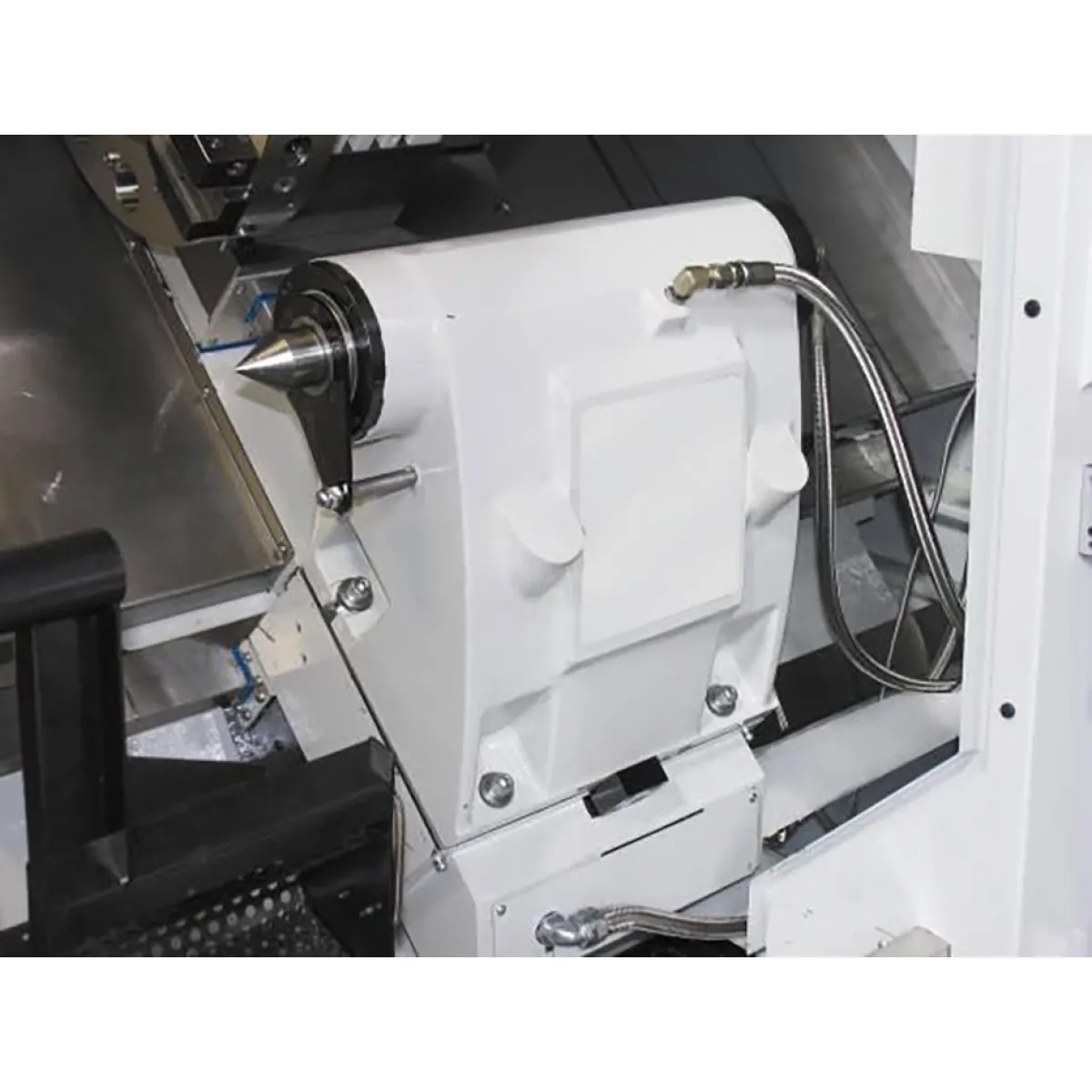

  • Задно седло с хидравлична пинола
  • Климатизация
  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Работна лампа, която осветява цялата работна зона
  • Охлаждане с почистващ пистолет
  • RJ45, захранване
  • ЕМС (електромагнитна съвместимост)
  • Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
  • CNC струг с наклонено легло OPTIMUM PREMIUM — висока скорост, производителност, точност и дълъг живот

16 функционални бутона

  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

  • Пълна QWERTY клавиатура
  • Бутони със защитно фолио
  • Степен на защита IP65

Пулт за управление PPU 270

  • Цветен дисплей 10,4"
  • Лесен софтуер SINUMERIK Operate

Системен софтуер

  • PPU 271 SW 24
  • 3 MB памет на CNC
  • Време за смяна на блок 3 ms
  • 128 инструмента

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopMill
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване на обработката

Допълнителен пакет SIEMENS OSS Plus

  • 12 месеца; кат. № 3589020
  • 24 месеца; кат. № 3589021
  • 36 месеца; кат. № 3589022

Окомплектовка

  • Аксиален държач за задвижвани инструменти
  • Радиален държач за задвижвани инструменти
  • Държач за борщанга
  • Държач за външна обработка
  • Челен държач за инструмент
  • Борщанга Ø 20 мм
  • Борщанга Ø 25 мм
  • Борщанга Ø 32 мм

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
