Марка: Optimum · Stürmer Maschinen, Германия

CNC струг OPTIturn S 750, 400 V

Каталожен № 3515200CNC стругове

Дължина (прибл.)
5040 мм
Ширина/дълбочина (прибл.)
1880 мм
Височина (прибл.)
1840 мм
Нето тегло (прибл.)
4600 кг
Диаметър на струговане
500 мм
Задвижване на затягането на патронника
хидравлично

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)5040 мм
Ширина/дълбочина (прибл.)1880 мм
Височина (прибл.)1840 мм
Нето тегло (прибл.)4600 кг
Работна зона
Диаметър на струговане500 мм
Задвижване на затягането на патронникахидравлично
Дължина на струговане1250 мм
Макс. диаметър на обработка над леглото660 мм
Макс. диаметър на обработка над супорта480 мм
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X12 Nm
Въртящ момент на двигателя по ос Z12 Nm
Обороти
Диапазон на оборотите30 – 3500 об/мин
Бърз ход
Скорост на бърз ход по ос X24 м/мин
Скорост на бърз ход по ос Z30 м/мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Точност
Точност на повторение± 0,008 мм
Точност на позициониране± 0,004 мм
Хидравлична система
Мощност на хидравличната система2,2 kW
Обем на хидравличния резервоар36 л
Охлаждаща система
Мощност на помпата за охлаждаща течност0,7 kW
Обем на резервоара за охлаждаща течност320 л
Работно налягане на охлаждащата система1,8 bar
Технически данни
Проходен отвор на патронника74 мм
Наклон на леглото30°
Шпиндел
Захват на шпинделаA2-8
Хидравличен патронник на шпиндела250 мм
Отвор на главния шпиндел86 мм
Задно седло
Конус на задното седлоMT 5
Ход на пинолата на задното седло100 мм
Диаметър на пинолата на задното седло100 мм
Ходове
Ход по ос X280 мм
Ход по ос Z1280 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)15 kW
Мощност на вертикалния шпиндел (S6-30 %)19,5 kW
Въртящ момент на вертикалния шпиндел268 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)349 Nm
Сила на подаване
Сила на подаване по ос X8,4 kN
Сила на подаване по ос Z6,7 kN
Револверна глава
Вид на револверната главахидравлична, Sauter VDI 40 със задвижване на инструментите
Брой гнезда за инструменти12
Електрическо свързване
Обща мощност35 kVA
Комуникативна
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
Пулт за управление PPU 270
Формат 43
Системен софтуер
Look Ahead50

Особености

  • Тежка конструкция
  • Компактна конструкция
  • Измервателно рамо Renishaw за ръчно измерване на инструментите

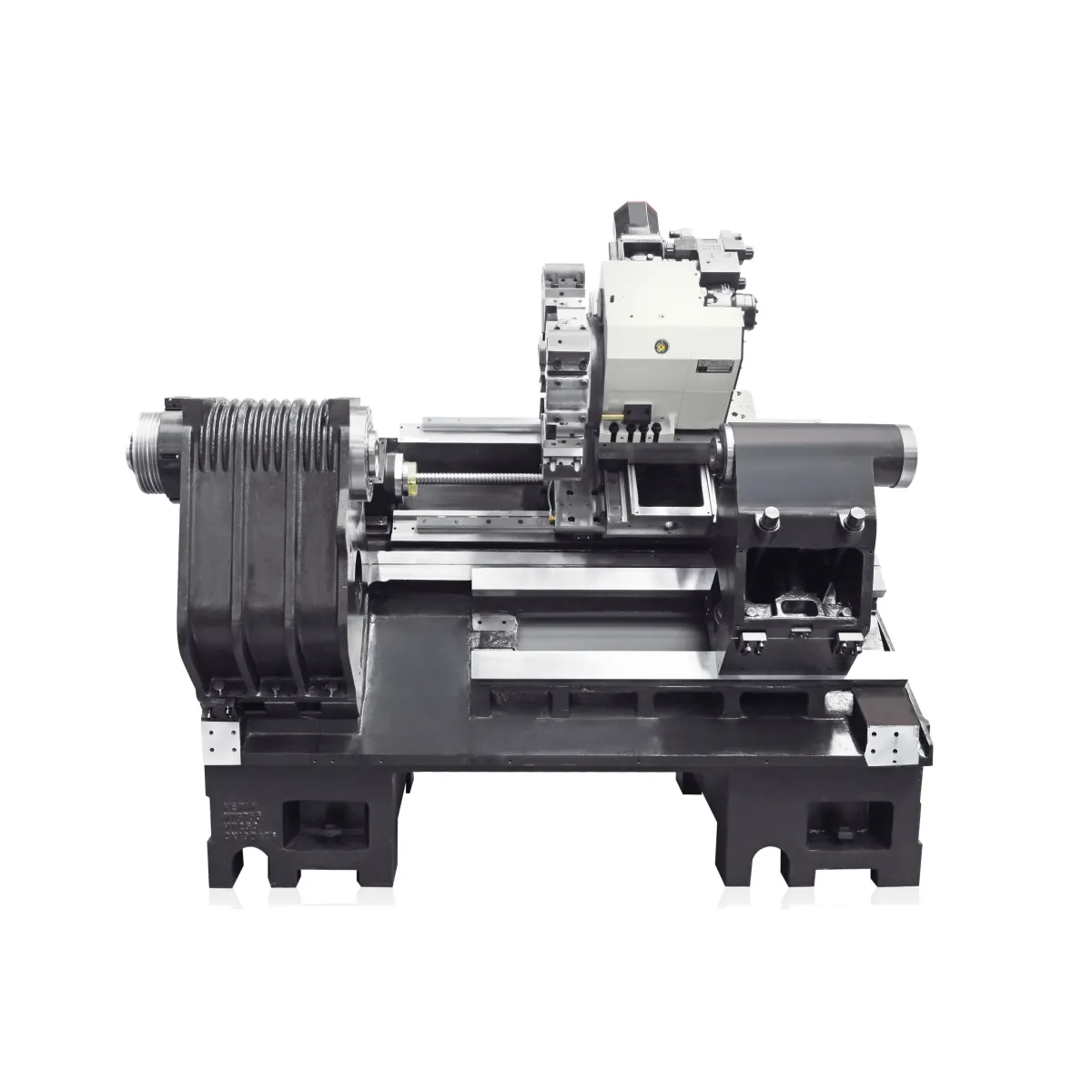

  • Цялото легло е с много ребра, оптимизирани с анализ по метода на крайните елементи — висока твърдост, по-добро отвеждане на топлината (топлинна симетрия) и по-точна обработка
  • Сачмено-винтова двойка с подобрена точност, твърдост и топлоустойчивост
  • Серводвигатели Siemens по всички оси
  • Всички серводвигатели са с вграден енкодер за максимална точност
  • Двигателят е отстрани на машината и не предава топлина и вибрации към нея

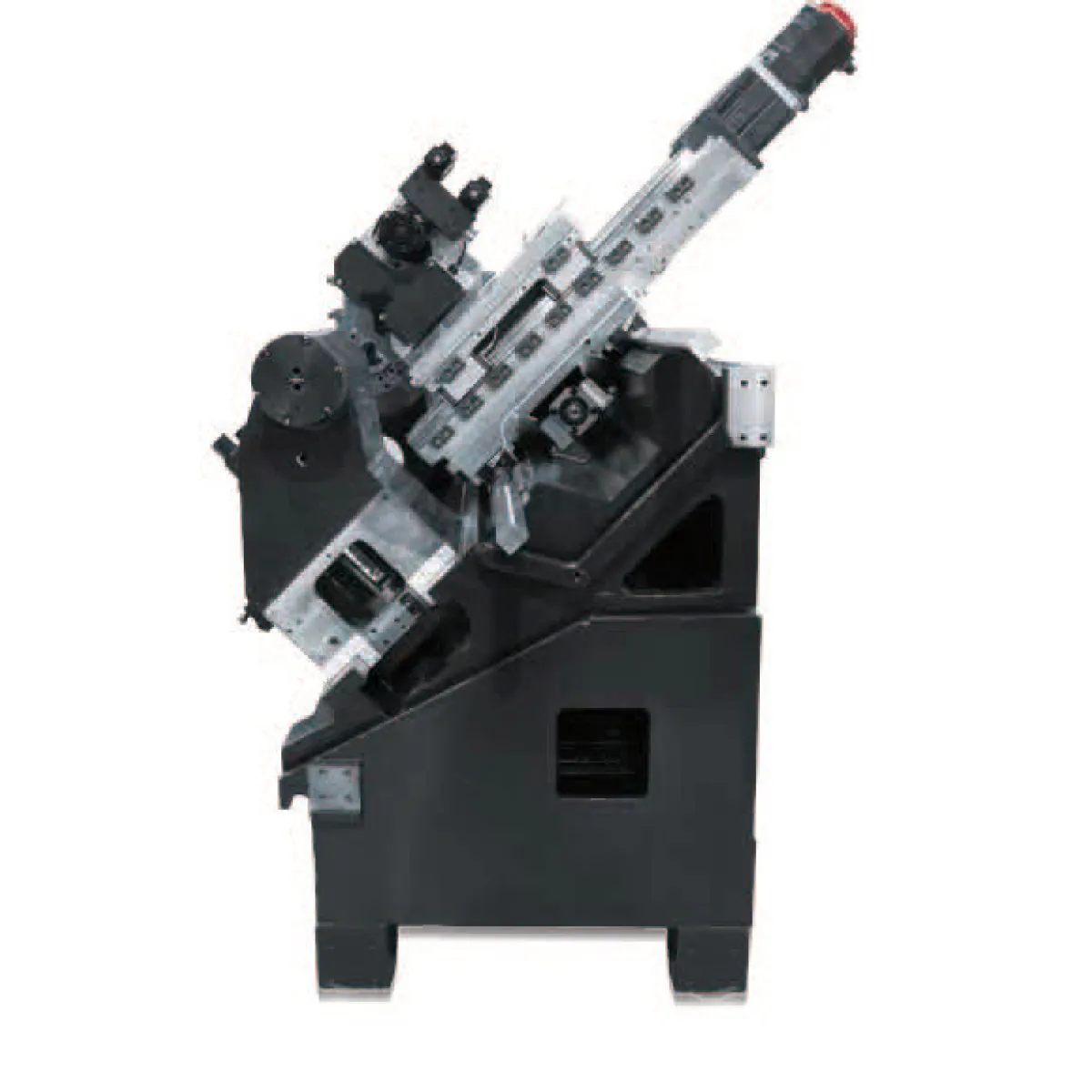

  • Наклонено легло 30° за особено големи диаметри на обработка
  • Стружките падат свободно в тавата за стружки
  • Хидравличен трикулачков патронник Ø 250 мм с меки челюсти

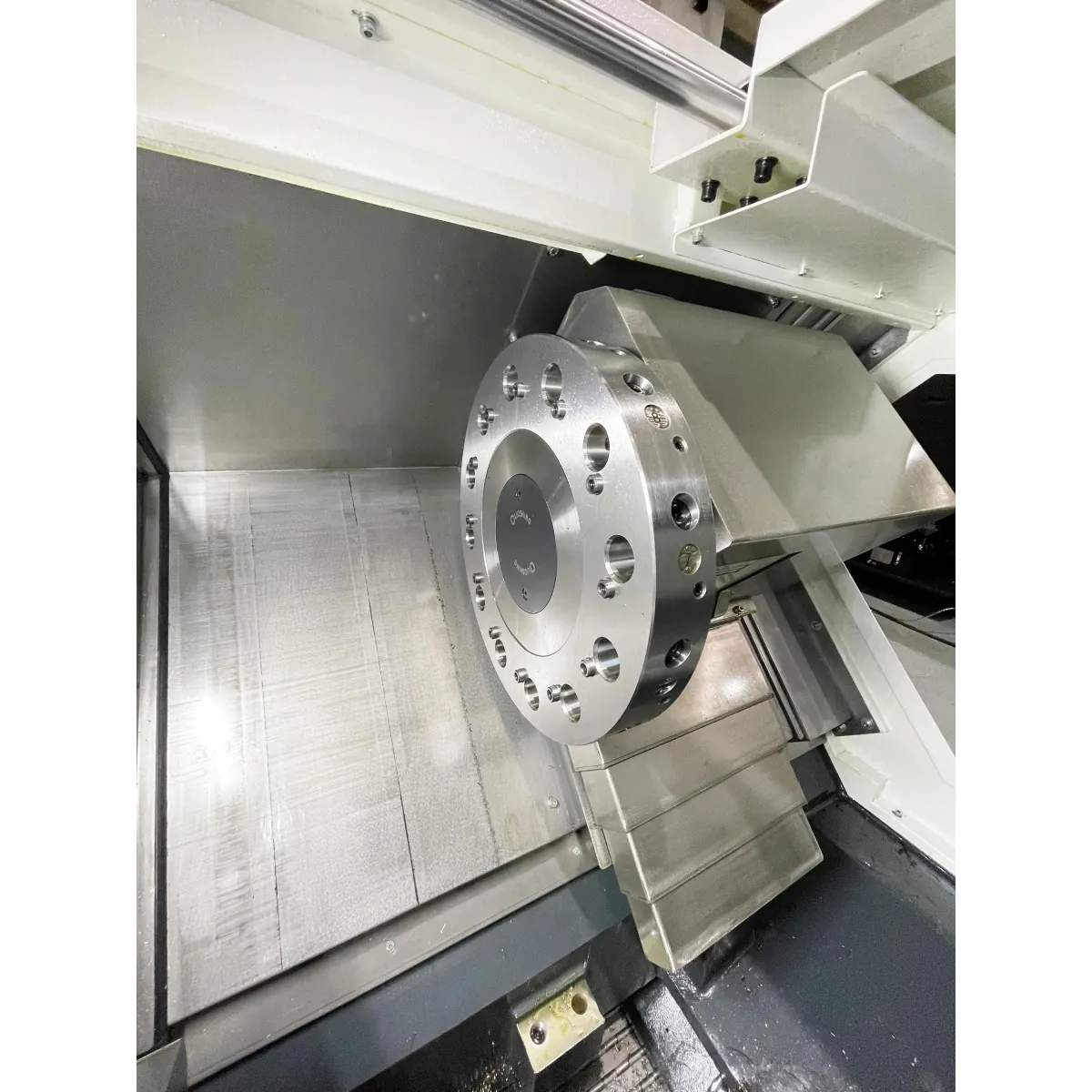

  • Серво револверна глава VDI 40 с 12 позиции

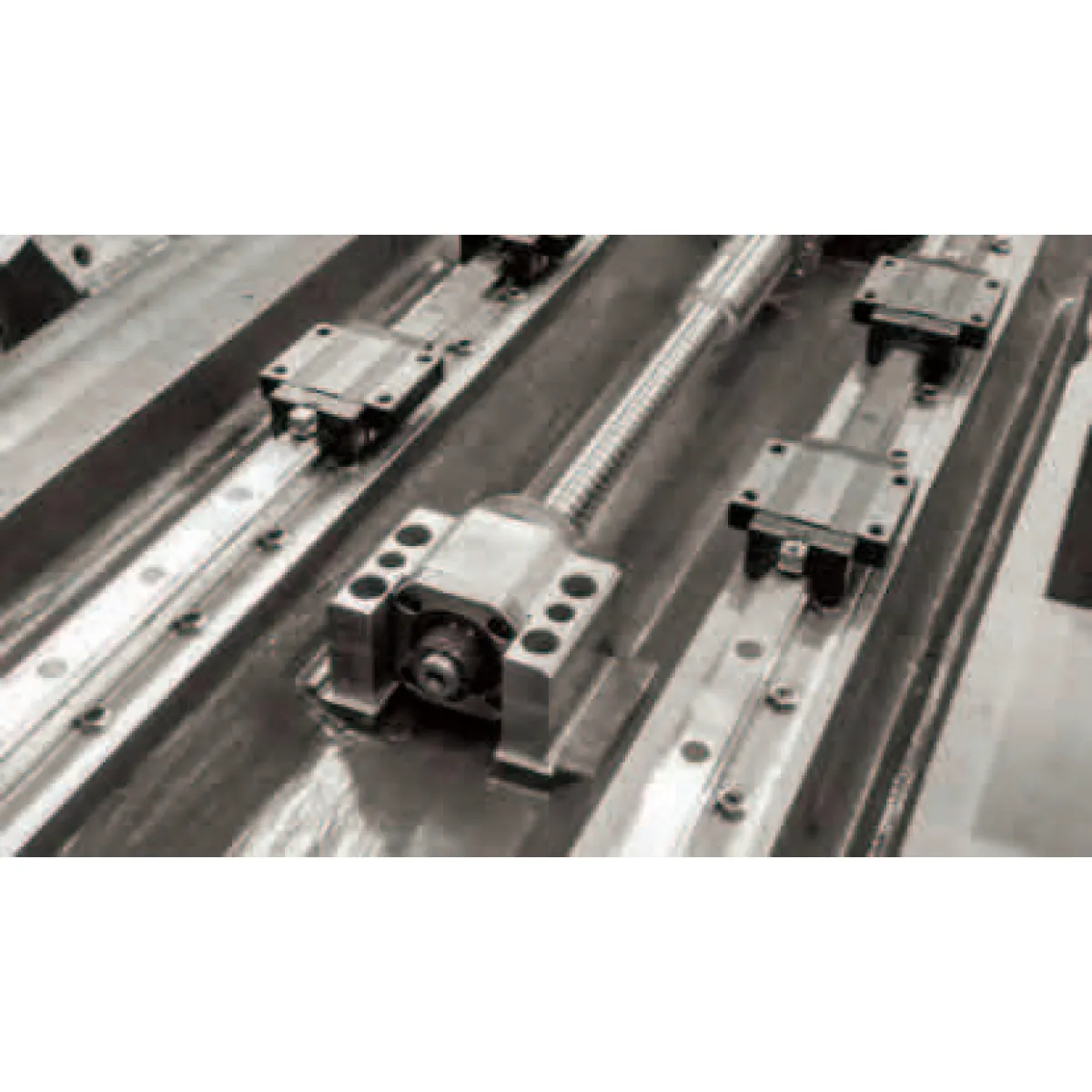

  • Закалени и прецизно шлифовани сачмено-винтови двойки за високи скорости на бърз ход по всички оси
  • Размерно стабилните линейни водачи осигуряват дълъг живот благодарение на максималната статична и динамична твърдост
  • Уловител за детайли
  • Устройство за ръчно измерване на инструментите

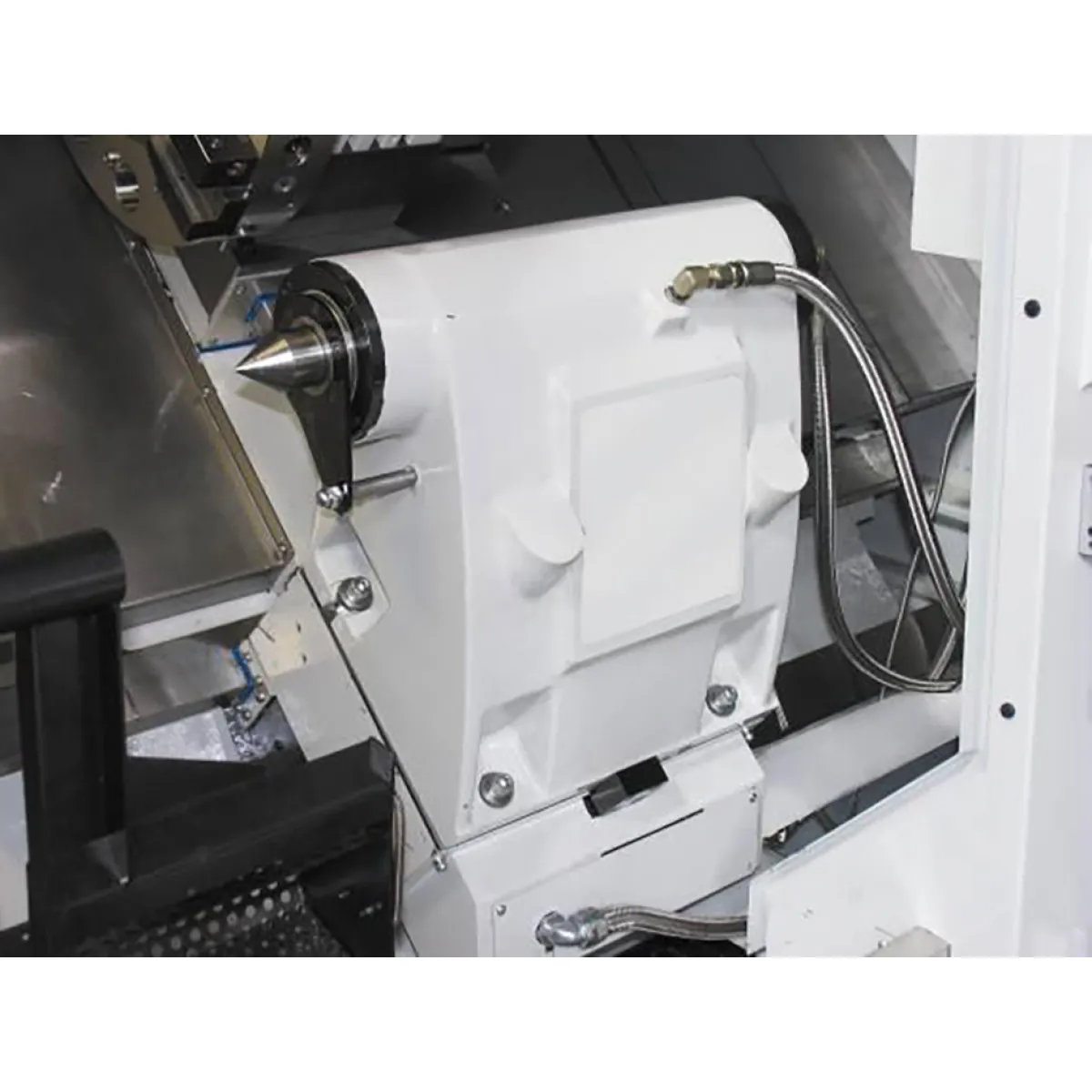

  • Задно седло с хидравлична пинола
  • Топлообменник
  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Работна лампа, която осветява цялата работна зона
  • Охлаждане с почистващ пистолет
  • RJ45, захранване
  • ЕМС (електромагнитна съвместимост)
  • Допълнителен пакет SIEMENS: гаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus — вж. „Допълнителен пакет SIEMENS OSS Plus“
  • Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
  • Висока скорост, точност и ефективност, както и допълнително оборудване — транспортьор за стружки и ос C. С управление Siemens 828D

16 функционални бутона

  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

  • Пълна QWERTY клавиатура
  • Бутони със защитно фолио
  • Степен на защита IP65

Пулт за управление PPU 270

  • Цветен дисплей 10,4"
  • Лесен софтуер SINUMERIK Operate

Системен софтуер

  • PPU 271 SW 24
  • 3 MB памет на CNC
  • Време за смяна на блок 3 ms
  • 128 инструмента

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopMill
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване на обработката

Допълнителен пакет SIEMENS OSS Plus

  • 12 месеца; кат. № 3589020
  • 24 месеца; кат. № 3589021
  • 36 месеца; кат. № 3589022

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
