Марка: Optimum · Stürmer Maschinen, Германия

CNC струг OPTIturn S 750MY, 400 V

Каталожен № 3515206CNC стругове

Дължина (прибл.)
5040 мм
Ширина/дълбочина (прибл.)
1880 мм
Височина (прибл.)
1990 мм
Нето тегло (прибл.)
4700 кг
Диаметър на струговане
500 мм
Дължина на струговане
1250 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)5040 мм
Ширина/дълбочина (прибл.)1880 мм
Височина (прибл.)1990 мм
Нето тегло (прибл.)4700 кг
Работна зона
Диаметър на струговане500 мм
Дължина на струговане1250 мм
Макс. диаметър на обработка над леглото660 мм
Макс. диаметър на обработка над супорта480 мм
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X12 Nm
Въртящ момент на двигателя по ос Y12 Nm
Въртящ момент на двигателя по ос Z12 Nm
Обороти
Диапазон на оборотите30 – 3500 об/мин
Бърз ход
Скорост на бърз ход по ос X24 м/мин
Скорост на бърз ход по ос Y10 м/мин
Скорост на бърз ход по ос Z30 м/мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Охлаждаща система
Мощност на помпата за охлаждаща течност0,7 kW
Обем на резервоара за охлаждаща течност320 л
Технически данни
Проходен отвор на патронника74 мм
Наклон на леглото30°
Шпиндел
Захват на шпинделаA2-8
Хидравличен патронник на шпиндела250 мм
Отвор на главния шпиндел86 мм
Задно седло
Конус на задното седлоMK 5
Ход на пинолата на задното седло100 мм
Диаметър на пинолата на задното седло100 мм
Ходове
Ход по ос X280 мм
Ход по ос Z1280 мм
Ход по ос Y± 50 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)15 kW
Мощност на вертикалния шпиндел (S6-30 %)19,5 kW
Въртящ момент на вертикалния шпиндел268 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)349 Nm
Сила на подаване
Сила на подаване по ос X8,4 kN
Сила на подаване по ос Y18 kN
Сила на подаване по ос Z6,7 kN
Револверна глава
Вид на револверната главаBMT55
Брой гнезда за инструменти12
Мощност на задвижването на револверната глава4,8 kW
Макс. допустими обороти на задвижвания инструмент4000 об/мин
Макс. въртящ момент на задвижвания инструмент20 Nm
Електрическо свързване
Обща мощност35 kVA
Особености
Допълнителен пакет SIEMENSгаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus

Особености

  • Тежка конструкция
  • Компактна конструкция
  • Измервателно рамо Renishaw за ръчно измерване на инструментите
  • Енкодер на главния шпиндел за по-висока точност

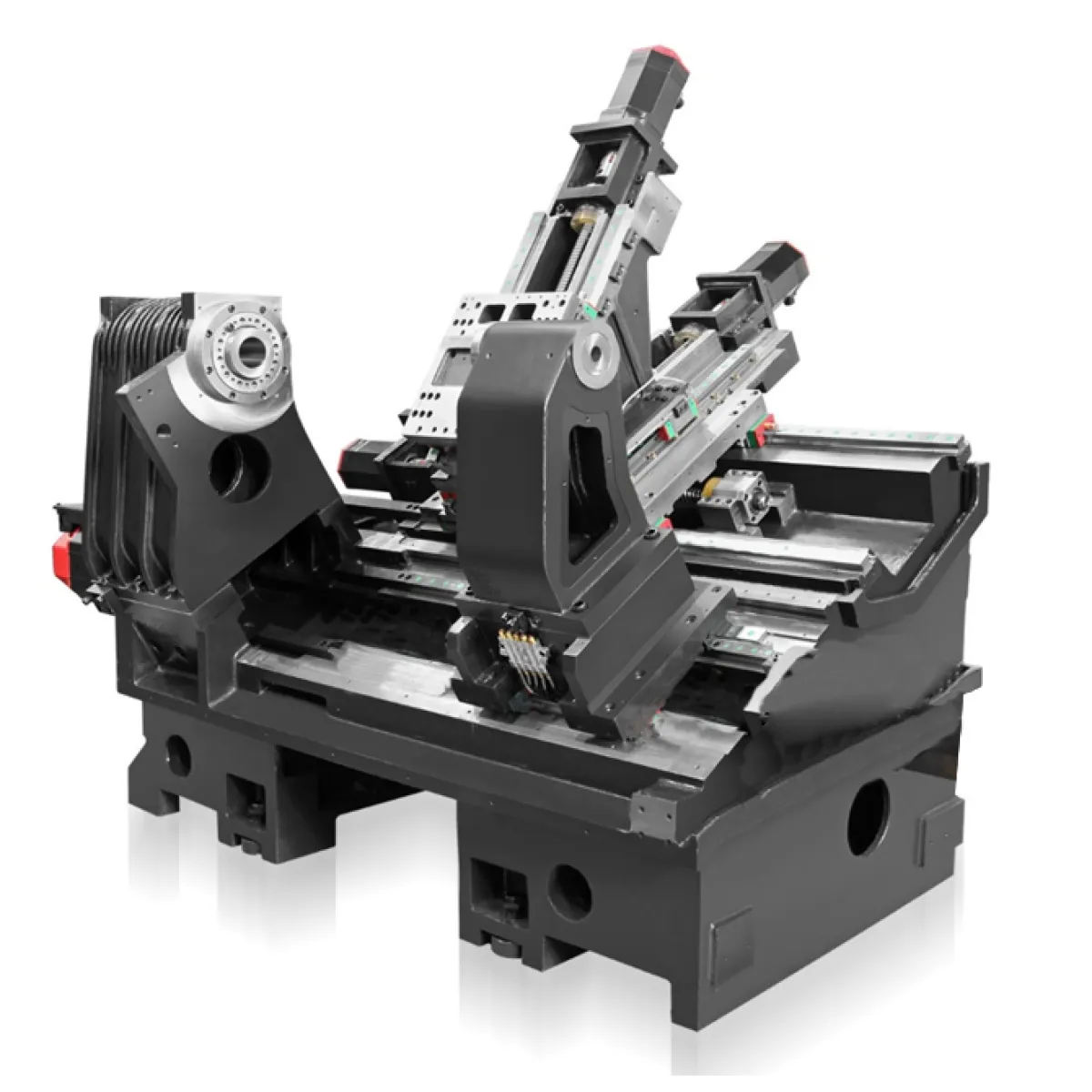

  • Цялото легло е с много ребра, оптимизирани с анализ по метода на крайните елементи — висока твърдост, по-добро отвеждане на топлината (топлинна симетрия) и по-точна обработка
  • Сачмено-винтова двойка с подобрена точност, твърдост и топлоустойчивост
  • Серводвигатели Siemens по всички оси
  • Всички серводвигатели са с вграден енкодер за максимална точност
  • Двигателят е отстрани на машината и не предава топлина и вибрации към нея
  • Наклонено легло 30° за особено големи диаметри на обработка
  • Стружките падат свободно в тавата за стружки
  • Хидравличен трикулачков патронник Ø 250 мм с меки челюсти

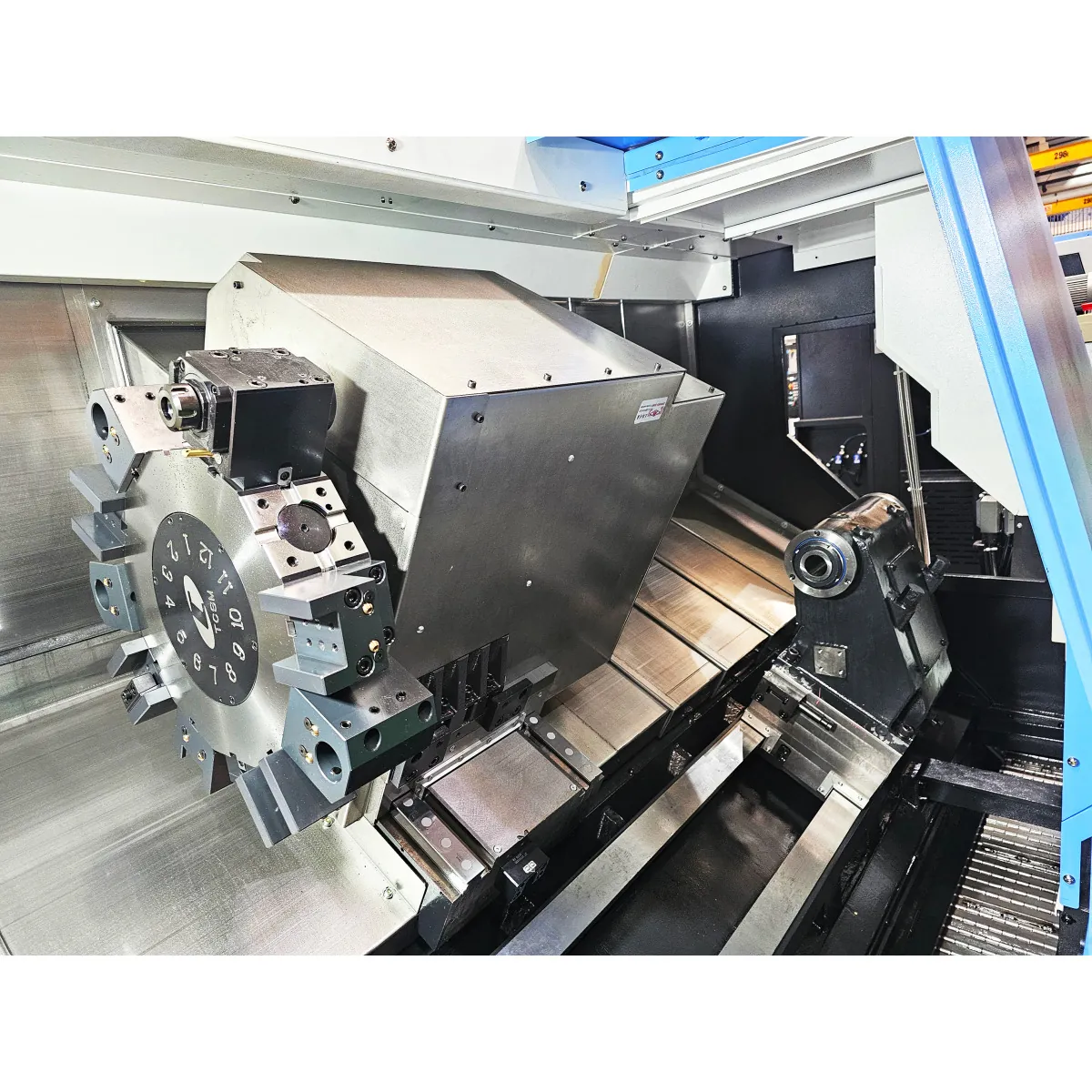

  • Револверна глава BMT55 с 12 позиции и задвижвани инструменти
  • Устройство за ръчно измерване на инструментите

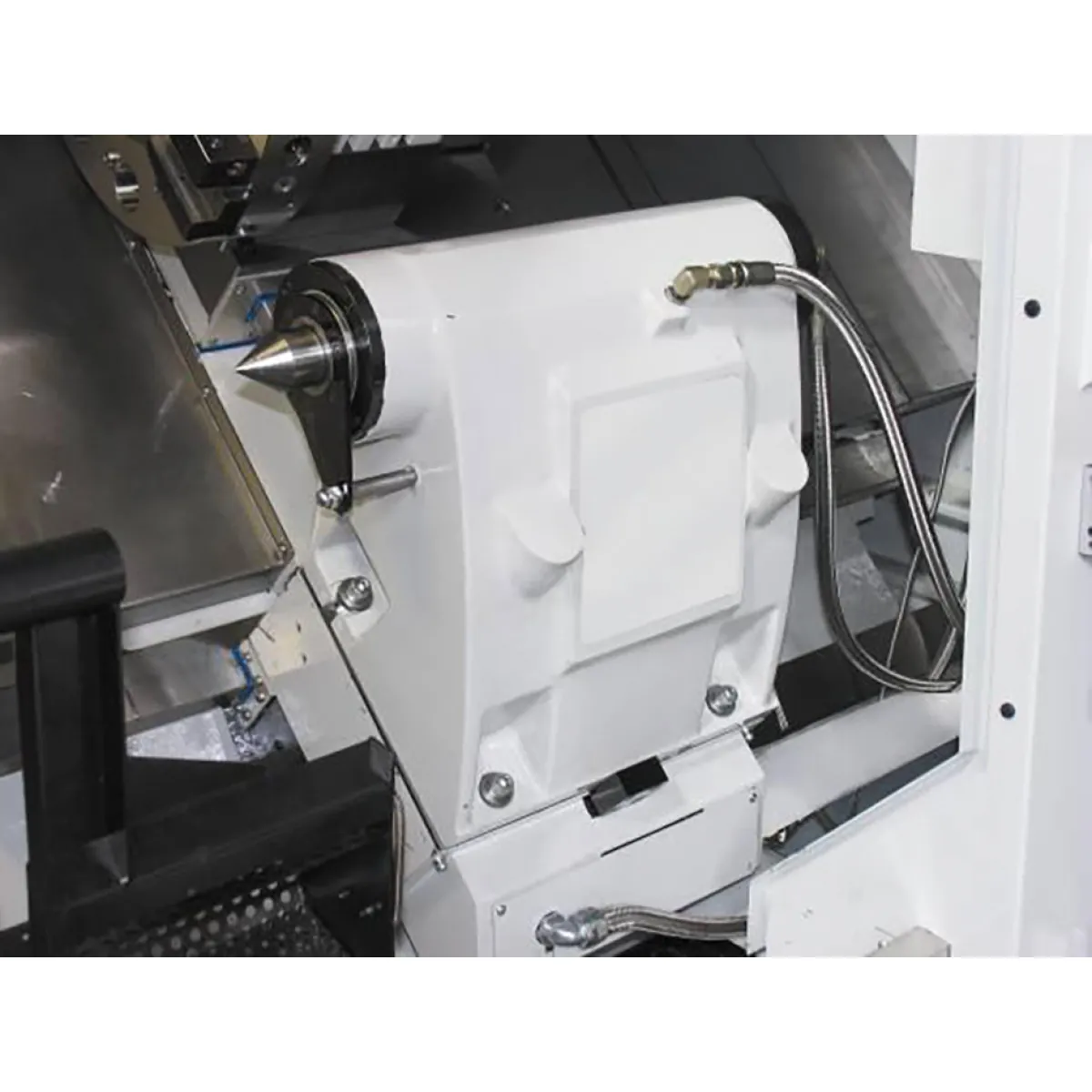

  • Задно седло с хидравлична пинола
  • Климатизация
  • Преносим електронен ръчен маховик с разрешаващ бутон и бутон за аварийно спиране — улеснява много настройката на програмите
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Работна лампа, която осветява цялата работна зона
  • Охладителна система с почистващ пистолет
  • Револверна глава BMT 55
  • RJ45, захранване
  • ЕМС (електромагнитна съвместимост)
  • Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
  • CNC струг с наклонено легло OPTIMUM PREMIUM с ос Y и задвижвани инструменти — висока скорост, точност и ефективност

Окомплектовка

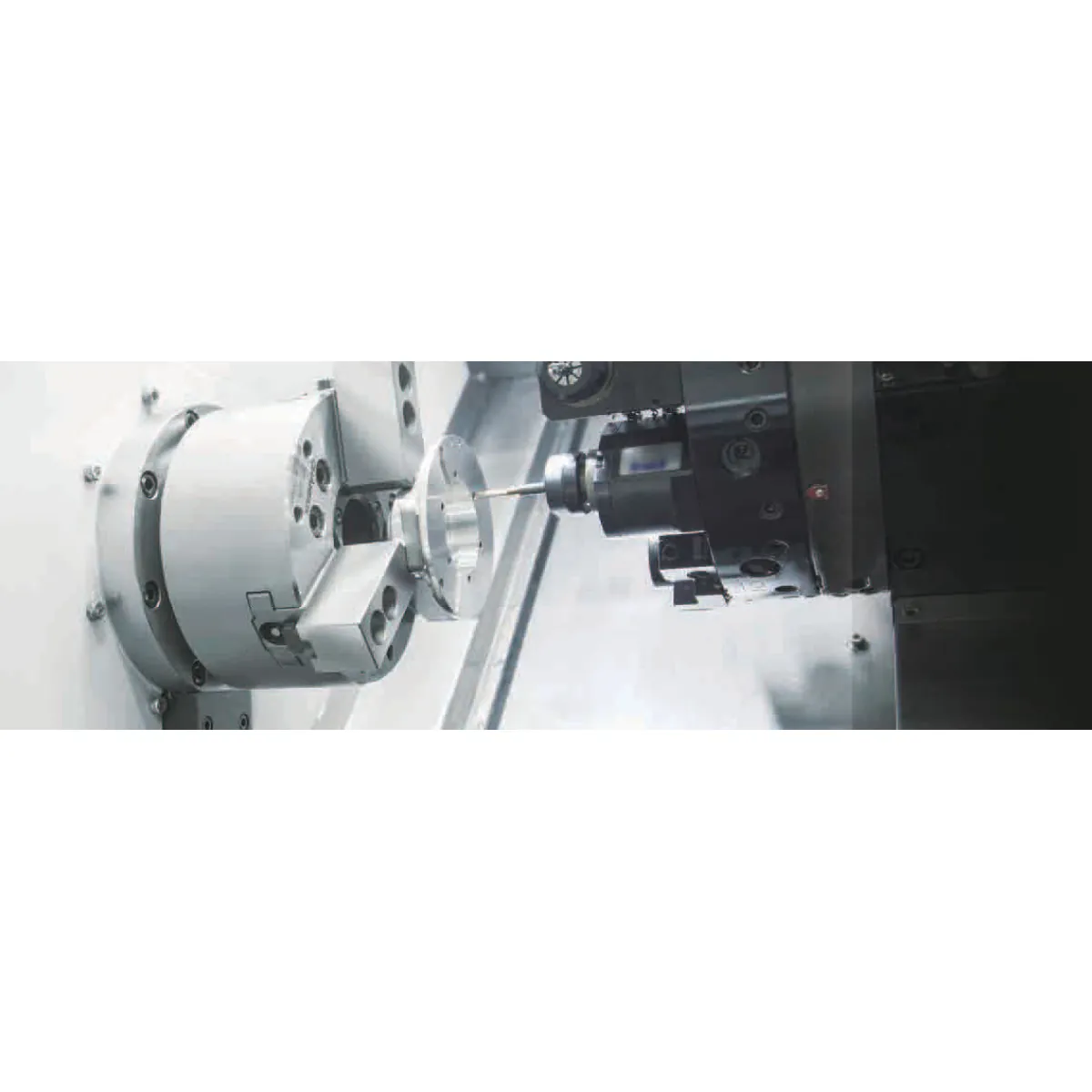

  • Аксиален държач за задвижвани инструменти
  • Радиален държач за задвижвани инструменти
  • Държач за борщанга
  • Държач за външна обработка
  • Челен държач за инструмент
  • Борщанга Ø 20 мм
  • Борщанга Ø 25 мм
  • Борщанга Ø 32 мм

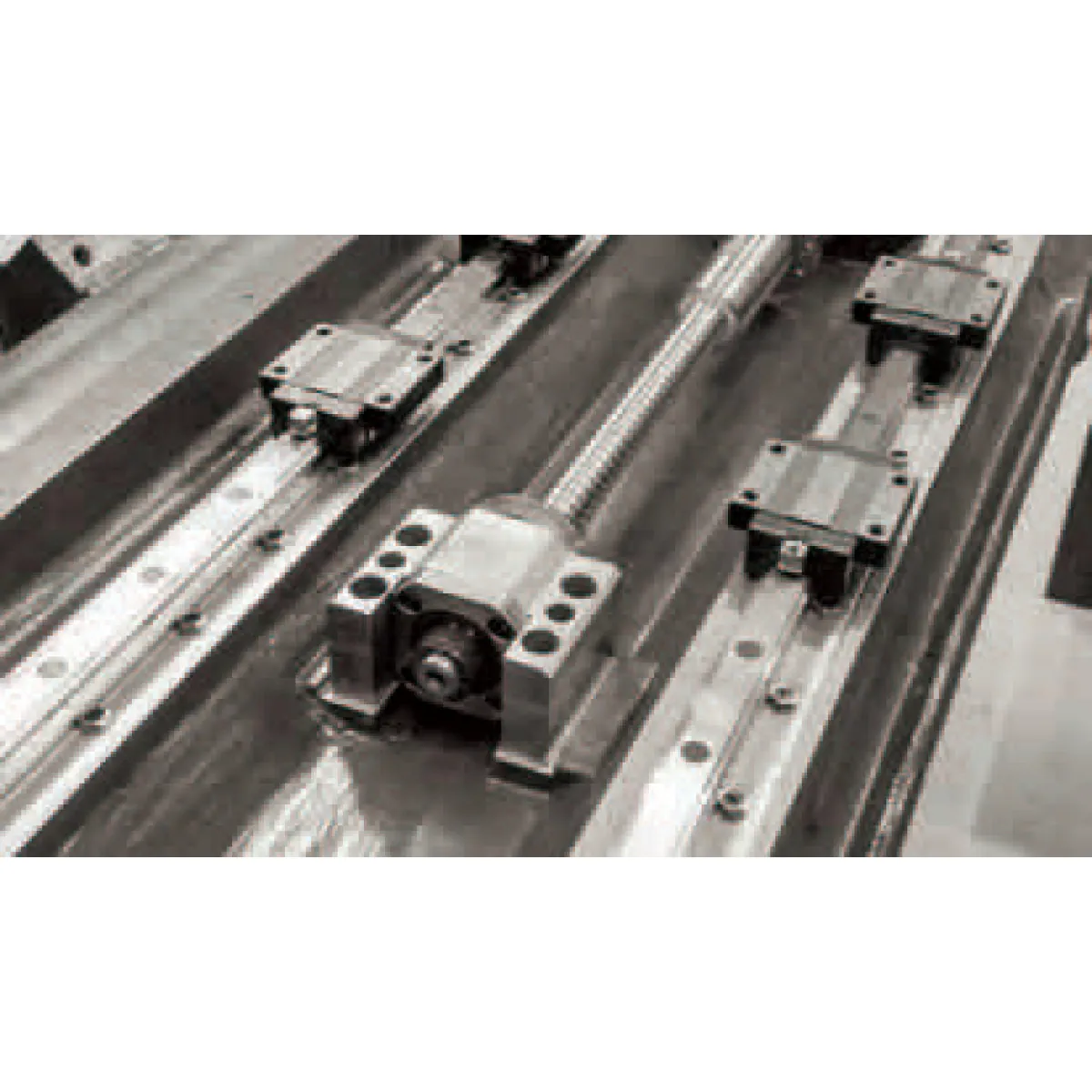

Закалени и прецизно шлифовани сачмено-винтови двойки за високи скорости на бърз ход по всички оси. Линейни водачи, освен по ос Y, която е с плъзгащ водач.

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка с Еконт

  • Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
  • Неналични продукти: срокът за доставка е между 7 и 12 работни дни, освен ако не бъде уточнено друго от наш служител.
  • Цената на доставката зависи от теглото и обема на пратката, дестинацията и избрания метод.
Тегло за доставка
4700 кг
Габарити
4930 x 2220 x 2180 мм
Условия за доставка

Гаранция

„Гаранционният срок за всички физически лица е 24 месеца, а за всички юридически лица е 12 месеца, освен ако не е упоменато друго в описанието на продукта.“

Promash предоставя гаранция съгласно условията на производителя.
