Марка: Optimum · Stürmer Maschinen, Германия

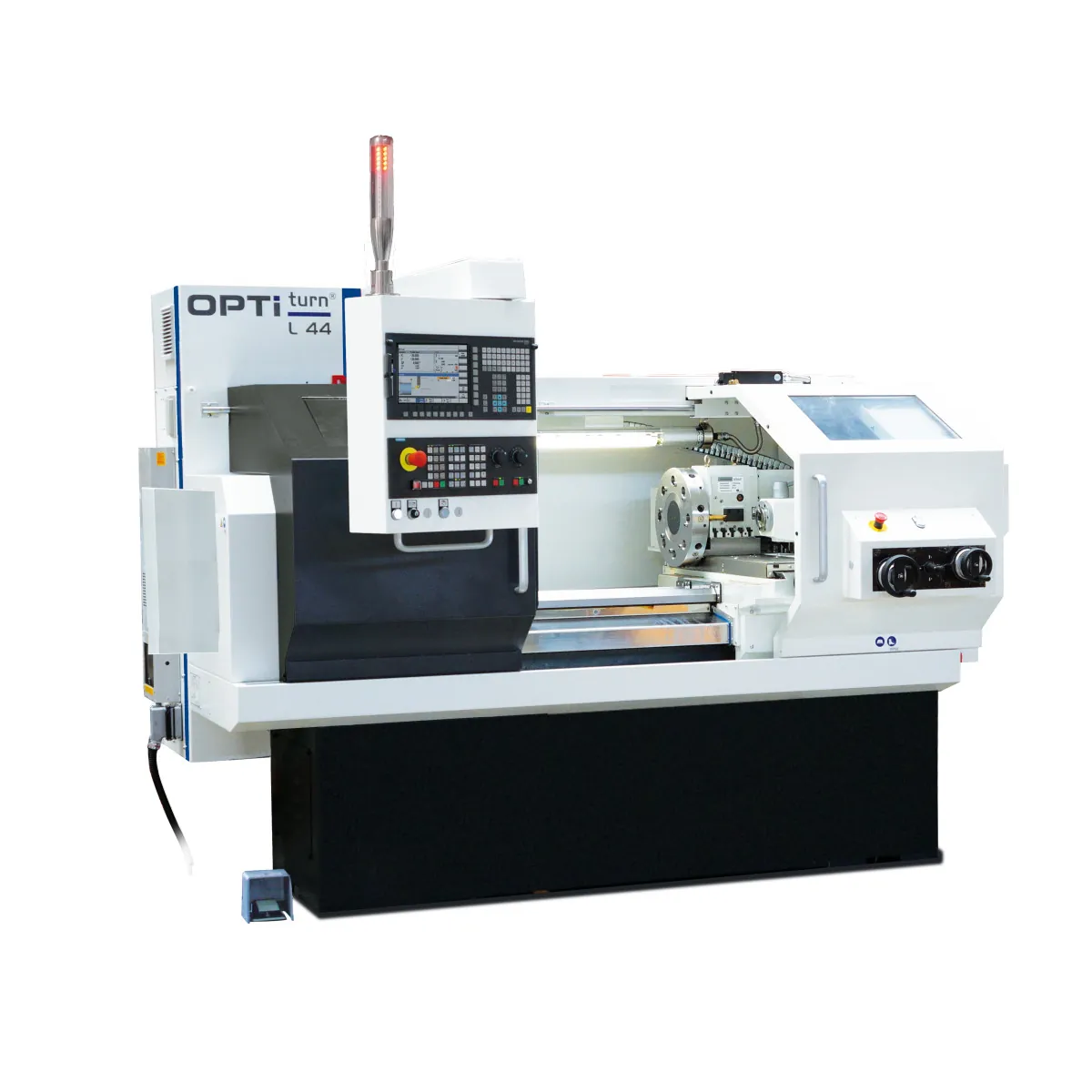

CNC струг OPTIturn L 44, 400 V

Каталожен № 3514330CNC стругове

Дължина (прибл.)
2530 мм
Ширина/дълбочина (прибл.)
1595 мм
Височина (прибл.)
1795 мм
Нето тегло (прибл.)
2600 кг
Макс. ширина/дълбочина (прибл.)
2300 мм
Диаметър на струговане
150 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)2530 мм
Ширина/дълбочина (прибл.)1595 мм
Височина (прибл.)1795 мм
Нето тегло (прибл.)2600 кг
Макс. ширина/дълбочина (прибл.)2300 мм
Работна зона
Диаметър на струговане150 мм
Задвижване на затягането на патронникахидравлично
Височина на центрите223 мм
Разстояние между центрите850 мм
Макс. диаметър на обработка над леглото446 мм
Диаметър на струговане в изреза на леглото520 мм
Макс. диаметър на обработка над супорта240 мм
Ширина на леглото300 мм
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X6 Nm
Въртящ момент на двигателя по ос Z8,5 Nm
Обороти
Брой скорости1
Диапазон на оборотите10 – 3000 об/мин
Електрически данни
Мощност на главния двигател7 kW
Захранващо напрежение400 V
Честота50 Hz
Точност
Точност на повторение± 0,005 мм
Точност на позициониране± 0,005 мм
Хидравлична система
Мощност на хидравличната система0,75 kW
Обем на хидравличния резервоар50 л
Охлаждаща система
Мощност на помпата за охлаждаща течност270 W
Обем на резервоара за охлаждаща течност90 л
Сачмено-винтови двойки
Диаметър на сачмено-винтовата двойка по ос X25 мм
Стъпка на сачмено-винтовата двойка по ос X5 мм
Клас на точност на сачмено-винтовата двойка по ос XC3
Диаметър на сачмено-винтовата двойка по ос Z40 мм
Стъпка на сачмено-винтовата двойка по ос Z5 мм
Клас на точност на сачмено-винтовата двойка по ос ZC3
Технически данни
Проходен отвор на патронника40 мм
Шпиндел
Захват на шпинделаDIN ISO 702-1 № 5
Отвор на шпиндела52 мм
Задно седло
Конус на задното седлоMT 4
Ход на пинолата на задното седло165 мм
Диаметър на пинолата на задното седло52 мм
Ходове
Ход по ос X250 мм
Ход по ос Z760 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)7 kW
Мощност на вертикалния шпиндел (S6-30 %)16 kW
Въртящ момент на вертикалния шпиндел33 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)80 Nm
Скорост на подаване
Скорост на подаване по ос X15000 мм /мин
Скорост на подаване по ос Z15000 мм /мин
Сила на подаване
Сила на подаване по ос X7,5 kN
Сила на подаване по ос Z5,3 kN
Револверна глава
Вид на револверната главахидравлична, VDI 30
Брой гнезда за инструменти8 бр.
Макс. сечение на ножа в револверната глава20 x 20 мм
Макс. диаметър на борщанга в револверната глава25 мм
Електрическо свързване
Обща мощност23 kVA
Двигатели
Въртящ момент на двигателя33 Nm
Управление
Вид на управлениетоSinumerik 828D PPU 240
Системен софтуер Sinumerik 828D (опция от завода)SW 24
Памет на CNC управлението3 MB
Look Ahead (изпреварващо четене на блокове)50
Време за смяна на блок3 ms
Брой инструменти128
Формат 43
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
DXF READER
По-бързо от чертежа до детайлаCAD данните се прехвърлят лесно в програмата с DXF-READER (опция, кат. № 3584014).

Особености

  • Двигатели на шпиндела и серводвигатели от SIEMENS
  • Пълно затваряне с предпазно устройство
  • Стандартно с макс. обороти на шпиндела 3000 об/мин
  • Автоматично централно мазане
  • Въртящ се пулт за управление
  • Капак на задното седло
  • Електронни ръчни маховици за осите X и Z
  • Охлаждане с резервоар 90 л
  • RJ45 връзка, USB и захранване 230 V
  • ЕМС (електромагнитна съвместимост)
  • Шест нивелиращи крака
  • Инструменти за обслужване
  • CNC струг OPTIMUM PREMIUM — висока скорост, мощност, точност и дълъг живот

SHOPTURN

  • Минимално време за програмиране при единични детайли и малки серии

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopTurn
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване

Управление

  • Цветен дисплей 10,4"
  • Лесен софтуер SINUMERIK Operate
  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания
  • Издръжлива и здрава

Удължена гаранция

  • 12 месеца; кат. № 3589020
  • 36 месеца; кат. № 3589022

Главен шпиндел

  • Масивна конструкция

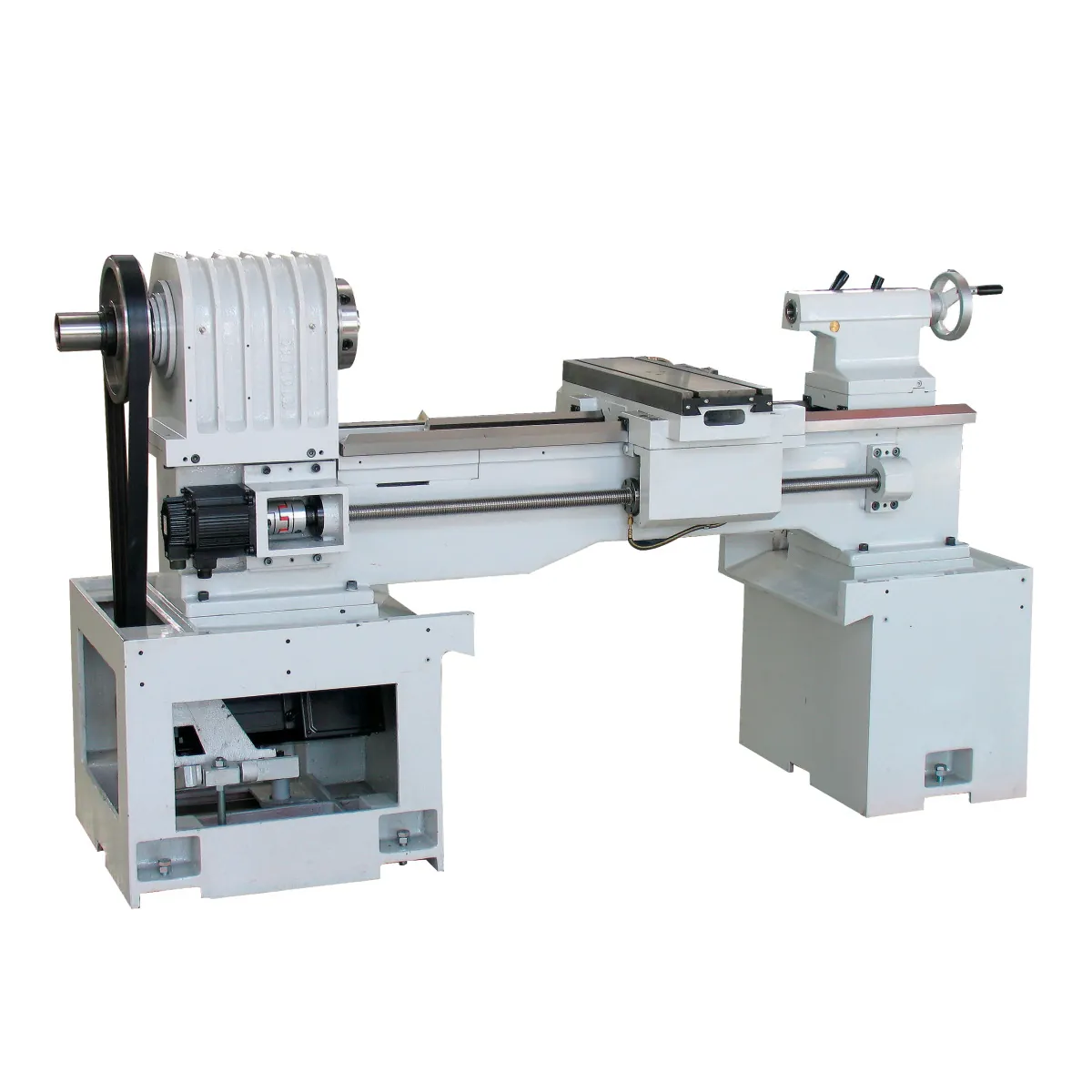

Легло на машината

  • Силно оребрена
  • Висока твърдост и дълъг живот

Водачи

  • Стабилни плоски водачи на леглото

Сачмено-винтова двойка

  • За високи скорости на бърз ход по всички оси
  • По-малко износване
  • За висока точност на позициониране и повторение

Лят корпус

  • Закалени до HRC 48 – 52 и термично обработени

Крака на машината

  • Шест броя
  • Оптимално нивелиране на машината

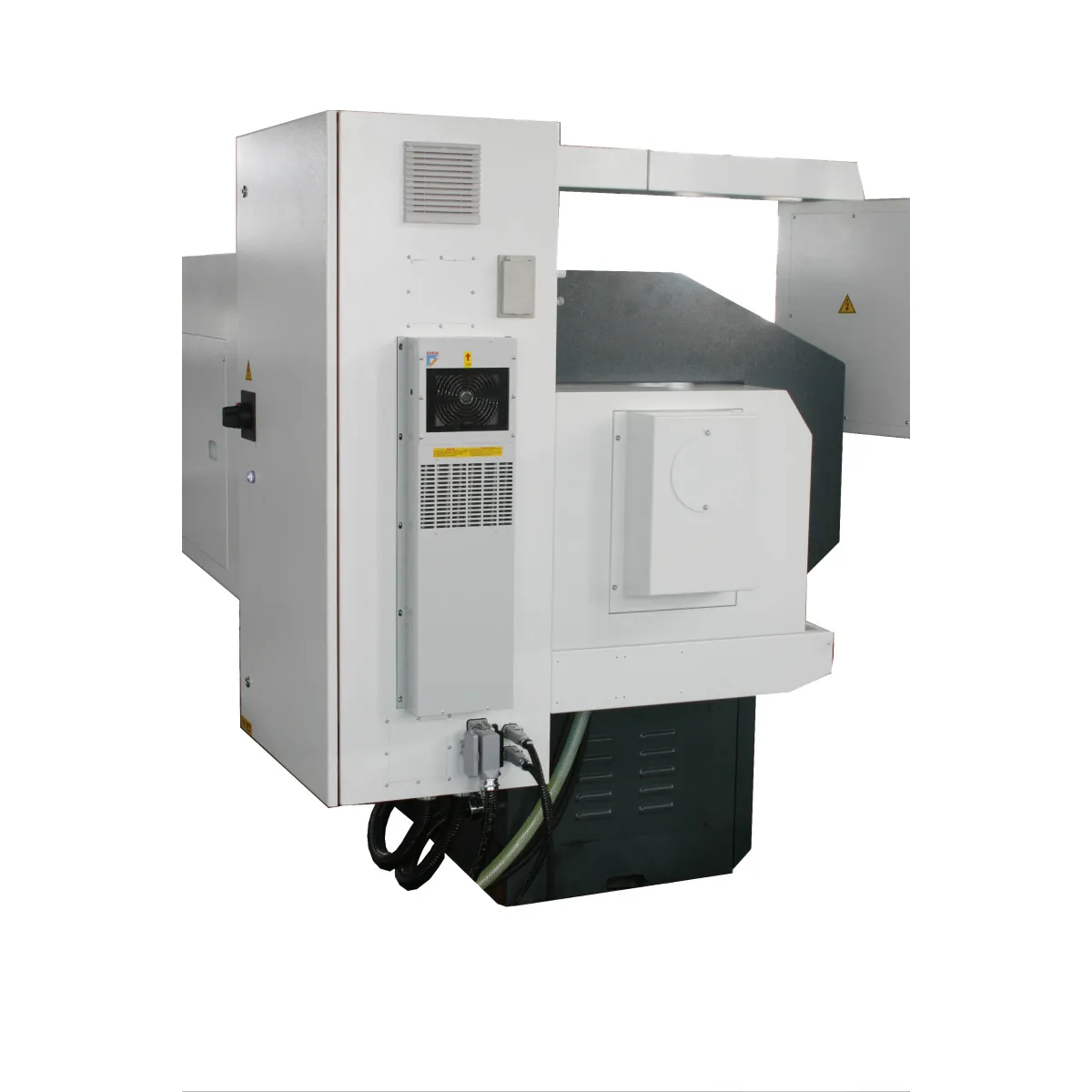

Топлообменник

  • Затворено електрическо табло с интелигентно управление на охлаждането
  • Оптимална температура и при високи външни температури

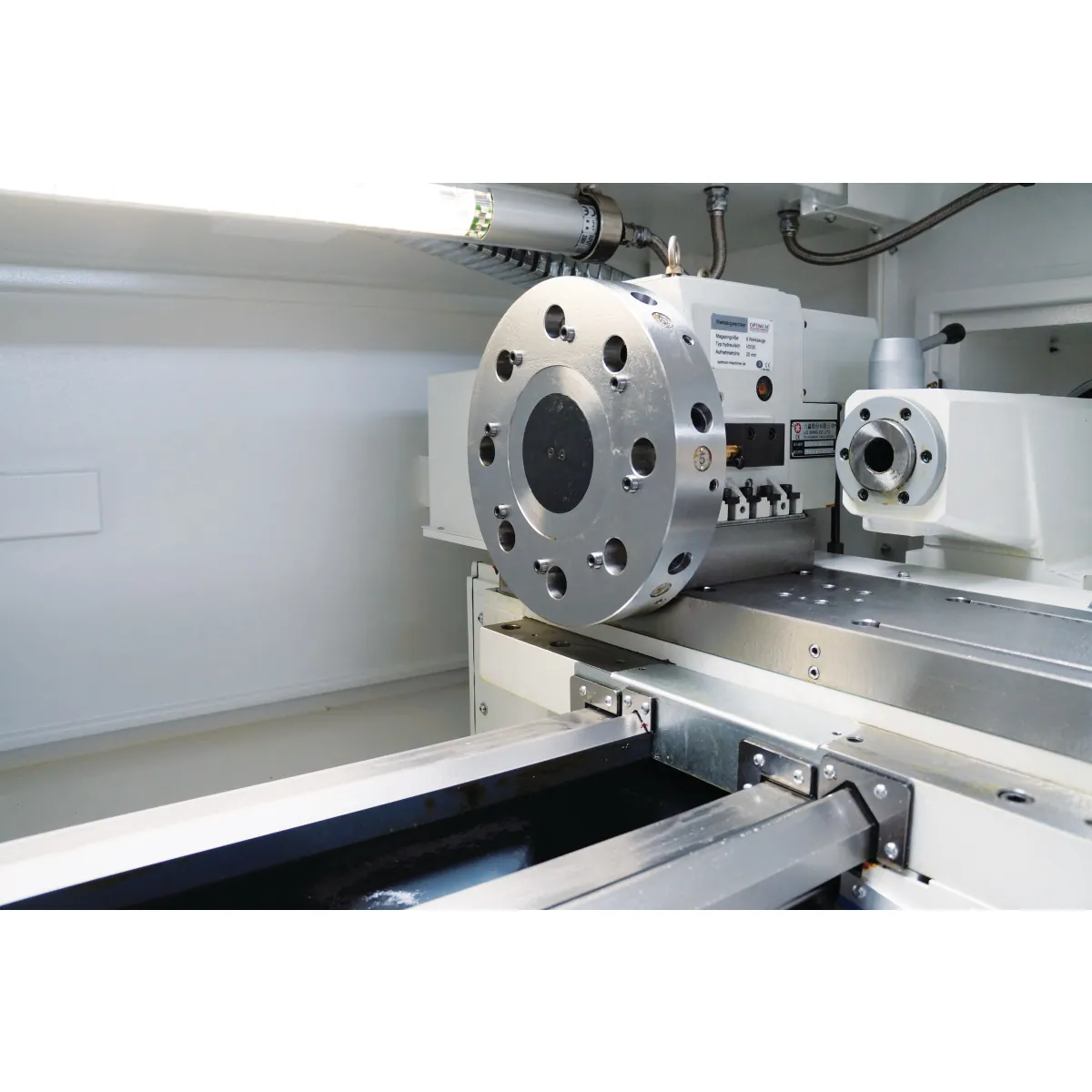

Система за смяна на инструменти

  • Осем места за инструменти
  • Хидравлична револверна глава VDI30
  • Монтажна височина макс. 20 мм

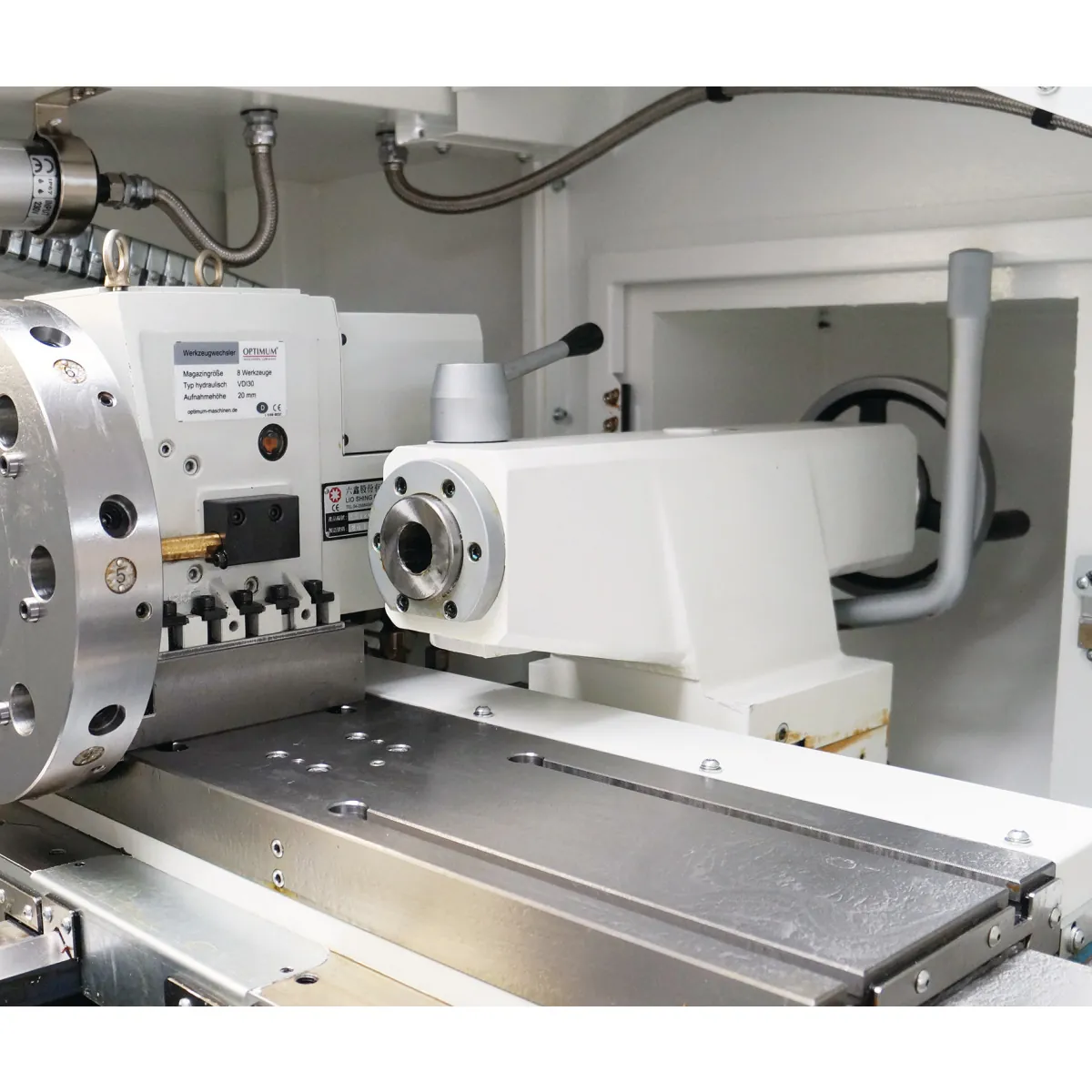

Задно седло

  • Оразмерена с голям запас
  • Шейна със сачмено-винтова двойка и предварително натегната гайка

Хидравличен агрегат

  • Мощност на двигателя 750 W
  • Обем на резервоара 50 л
  • Налягане на затягане / работно налягане 2500 – 2942 kPa

Трикулачков патронник

  • Хидравличен трикулачков патронник Ø 150 мм
  • Хидравлично освобождаване и затягане с крачен превключвател
  • Лесно затягане на детайлите
  • Твърди и меки блок-челюсти

Система за централно мазане

  • Автоматично подаване на интервали
  • Намалява износването на лагерите, водачите и сачмено-винтовите двойки
  • С поплавъчен превключвател — при ниско ниво на маслото се подава звуков сигнал

Ръчни маховици

  • Джойстик за движение по осите X и Z
  • Ръчен маховик за движение по осите X и Z
  • Ударен бутон за аварийно спиране
  • Бутон за потвърждение

Резервоар за охлаждаща течност

  • Изтегляща се тава за стружки
  • Изтеглящ се резервоар за охлаждаща течност
  • Индикатор за нивото
  • Обем на резервоара 90 л

Педал

  • За развиване и затягане на струговския патронник
  • Хидравлично изтегляне и прибиране на пинолата на задното седло (опция)

Окомплектовка

  • Краен капак на задното седло
  • Преносим електронен ръчен маховик
  • 6 крака на машината
  • Хидравлична револверна глава за 8 инструмента
  • ЕМС
  • Джойстик
  • Топлообменници

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
