Марка: Optimum · Stürmer Maschinen, Германия

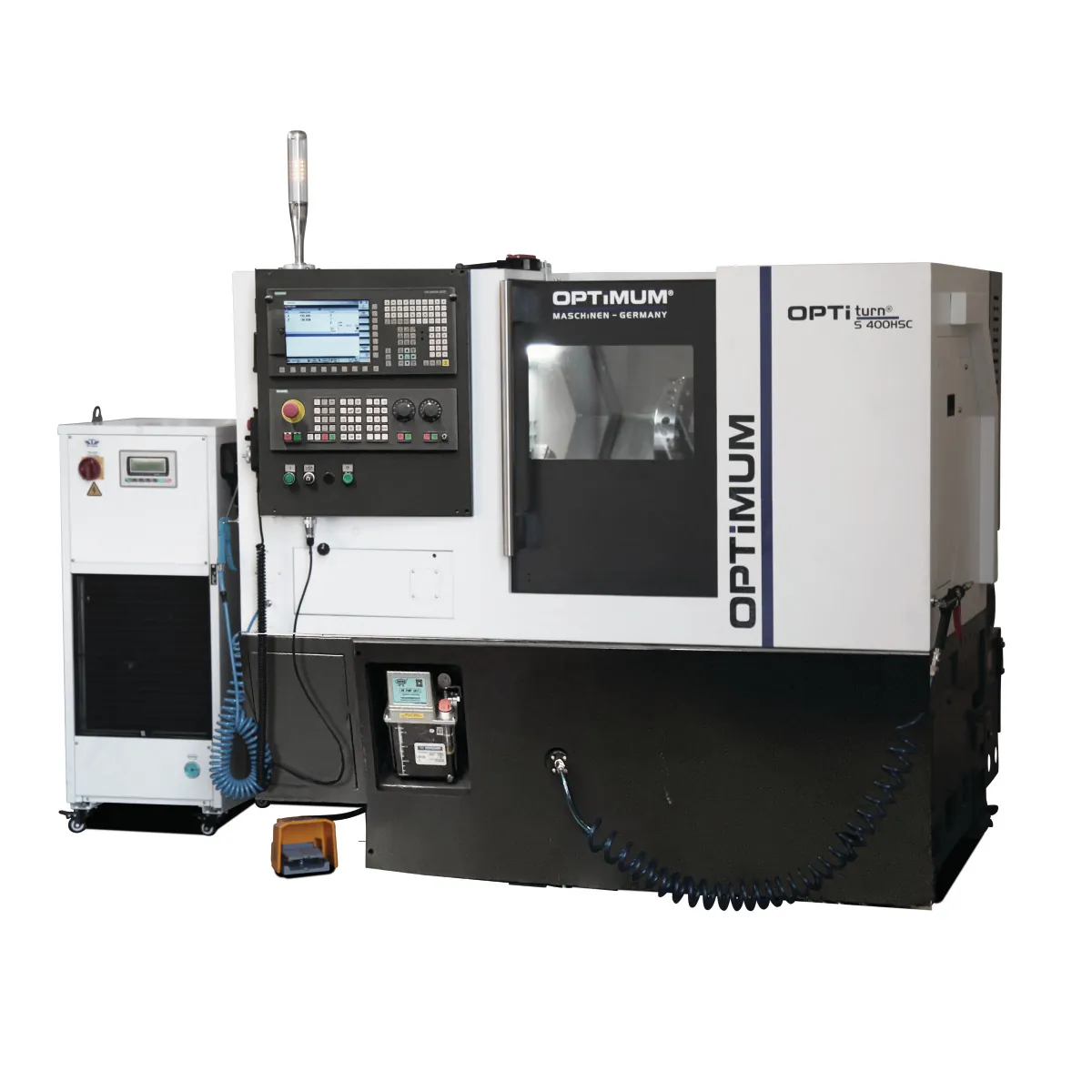

CNC струг OPTIturn S 400HSC, 400 V

Каталожен № 3515175CNC стругове

Дължина (прибл.)
2000 мм
Ширина/дълбочина (прибл.)
2250 мм
Височина (прибл.)
1550 мм
Нето тегло (прибл.)
2600 кг
Диаметър на струговане
220 мм
Дължина на струговане
320 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)2000 мм
Ширина/дълбочина (прибл.)2250 мм
Височина (прибл.)1550 мм
Нето тегло (прибл.)2600 кг
Работна зона
Диаметър на струговане220 мм
Дължина на струговане320 мм
Височина на центрите250 мм
Макс. диаметър на обработка над леглото500 мм
Макс. диаметър на обработка над супорта300 мм
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X6 Nm
Въртящ момент на двигателя по ос Z6 Nm
Обороти
Диапазон на оборотите30 – 6000 об/мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Точност
Точност на повторение± 0,004 мм
Точност на позициониране± 0,004 мм
Хидравлична система
Мощност на хидравличната система1,5 kW
Обем на хидравличния резервоар36 л
Охлаждаща система
Мощност на помпата за охлаждаща течност0,7 kW
Обем на резервоара за охлаждаща течност160 л
Технически данни
Проходен отвор на патронника45 мм
Наклон на леглото45°
Шпиндел
Захват на шпинделаA2-5
Хидравличен патронник на шпиндела170 мм
Отвор на главния шпиндел56 мм
Ходове
Ход по ос X180 мм
Ход по ос Z350 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)11,6 kW
Мощност на вертикалния шпиндел (S6-30 %)14,4 kW
Въртящ момент на вертикалния шпиндел65 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)81 Nm
Скорост на подаване
Скорост на подаване по ос X30 м/мин
Скорост на подаване по ос Z30 м/мин
Сила на подаване
Сила на подаване по ос X3,6 kN
Сила на подаване по ос Z3,6 kN

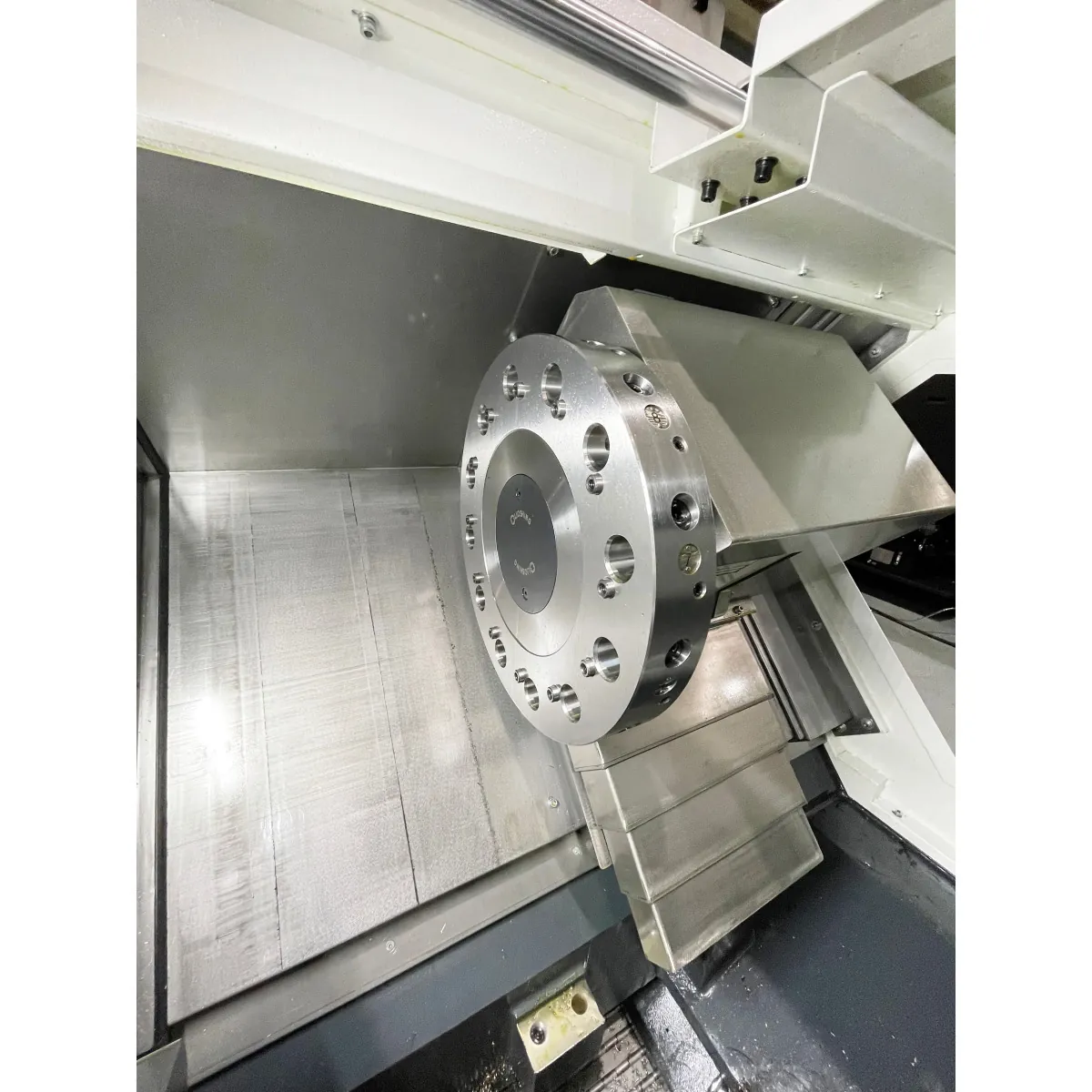

Револверна глава
Вид на револверната главасерво, VDI 30
Брой гнезда за инструменти12
Електрическо свързване
Обща мощност25 kVA
Комуникативна
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
Пулт за управление PPU 270
Формат 43
Системен софтуер
Look Ahead50

Особености

  • Тежка конструкция
  • Компактна конструкция

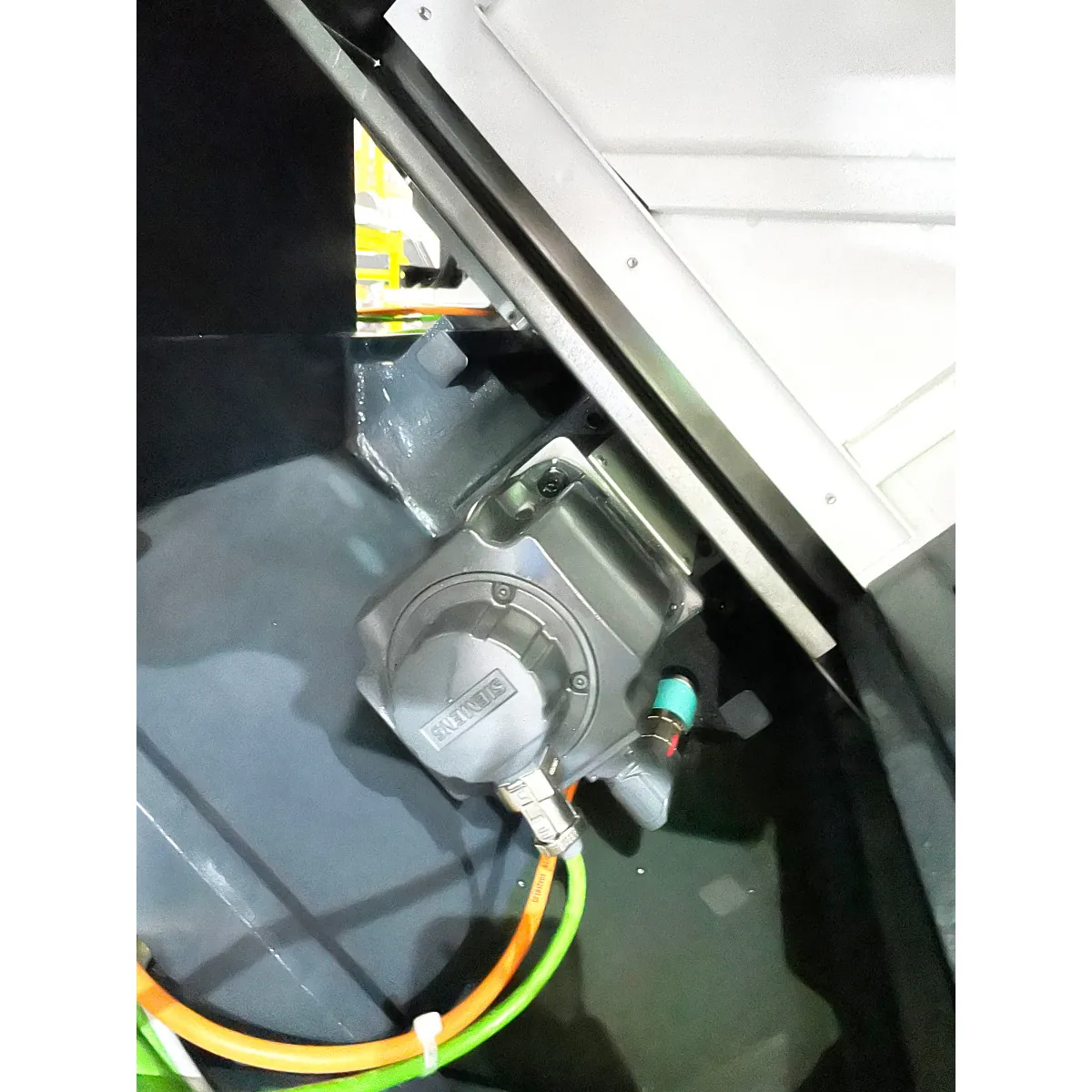

  • Серводвигатели Siemens по всички оси
  • Измервателно рамо Renishaw за измерване на инструментите
  • Всички серводвигатели са с вграден енкодер за максимална точност
  • Главен шпиндел с директно задвижване
  • Наклонено легло 45° за особено големи диаметри на обработка и свободно падане на стружките в тавата
  • Хидравличен трикулачков патронник Ø 170 мм
  • Серво револверна глава VDI 30 с 8 позиции

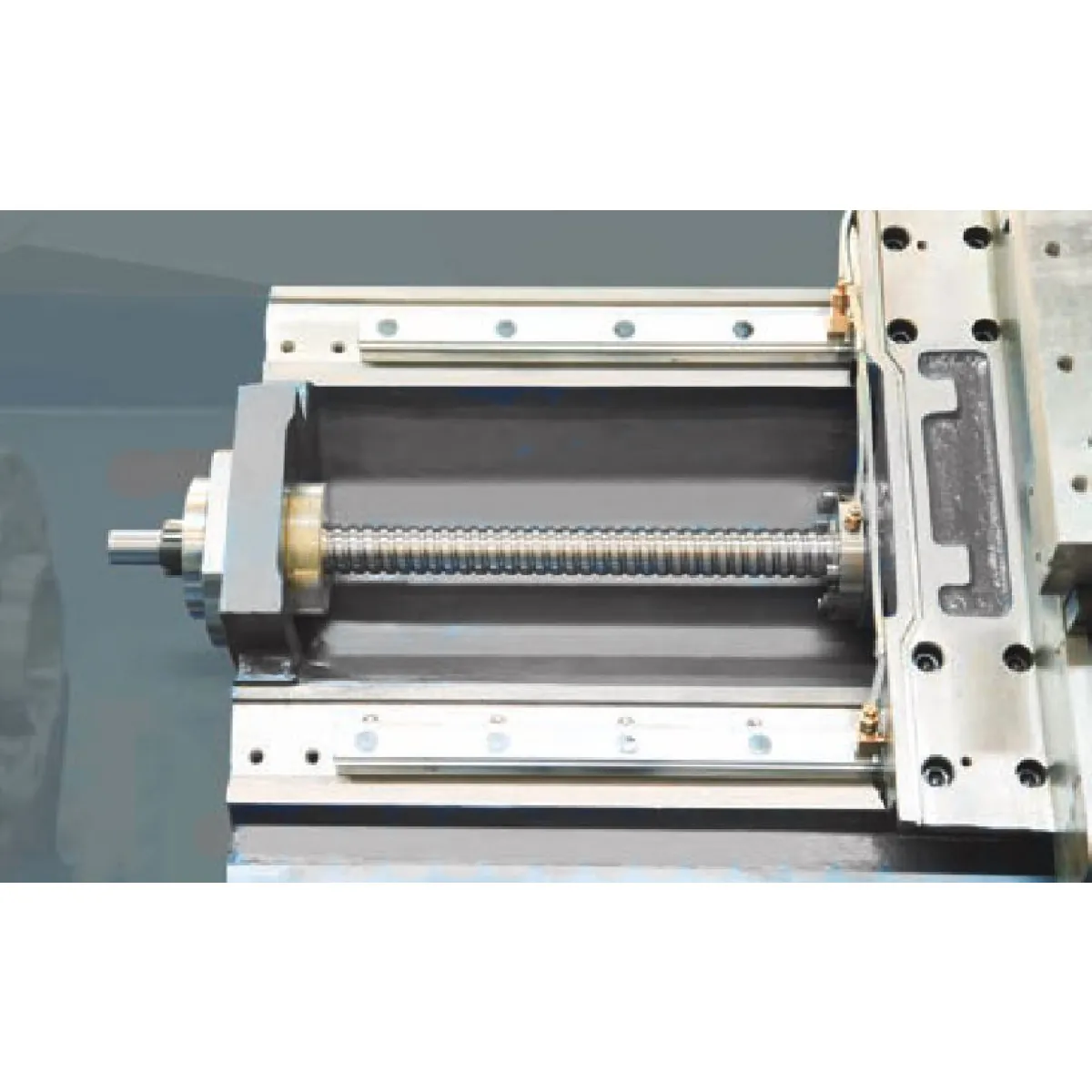

  • Закалени и прецизно шлифовани сачмено-винтови двойки за високи скорости на бърз ход по всички оси
  • По-бърза смяна на инструментите
  • Голяма хидравлична сила на затягане
  • Тежко рязане без вибрации — за автоматизирана и високоефективна обработка и в екстремни случаи
  • Размерно стабилните линейни водачи осигуряват дълъг живот благодарение на максималната статична и динамична твърдост
  • Устройство за ръчно измерване на инструментите
  • Топлообменник
  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Работна лампа, която осветява цялата работна зона
  • Охлаждане с почистващ пистолет
  • RJ45 и захранване
  • ЕМС (електромагнитна съвместимост)
  • Допълнителен пакет SIEMENS: гаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus — вж. „Допълнителен пакет SIEMENS OSS Plus“
  • Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
  • CNC струг с наклонено легло PREMIUM — висока скорост, производителност, точност и дълъг живот

Още

  • Оптимизирана за отлична твърдост, отвеждане на топлината и гасене на вибрациите
  • До 3 kN сила на повдигане с център MK4

Шпиндел

  • Високи обороти на шпиндела и стабилност
  • Всички лагери на шпиндела са с гресно смазване — дълго запазване на точността и по-дълъг живот

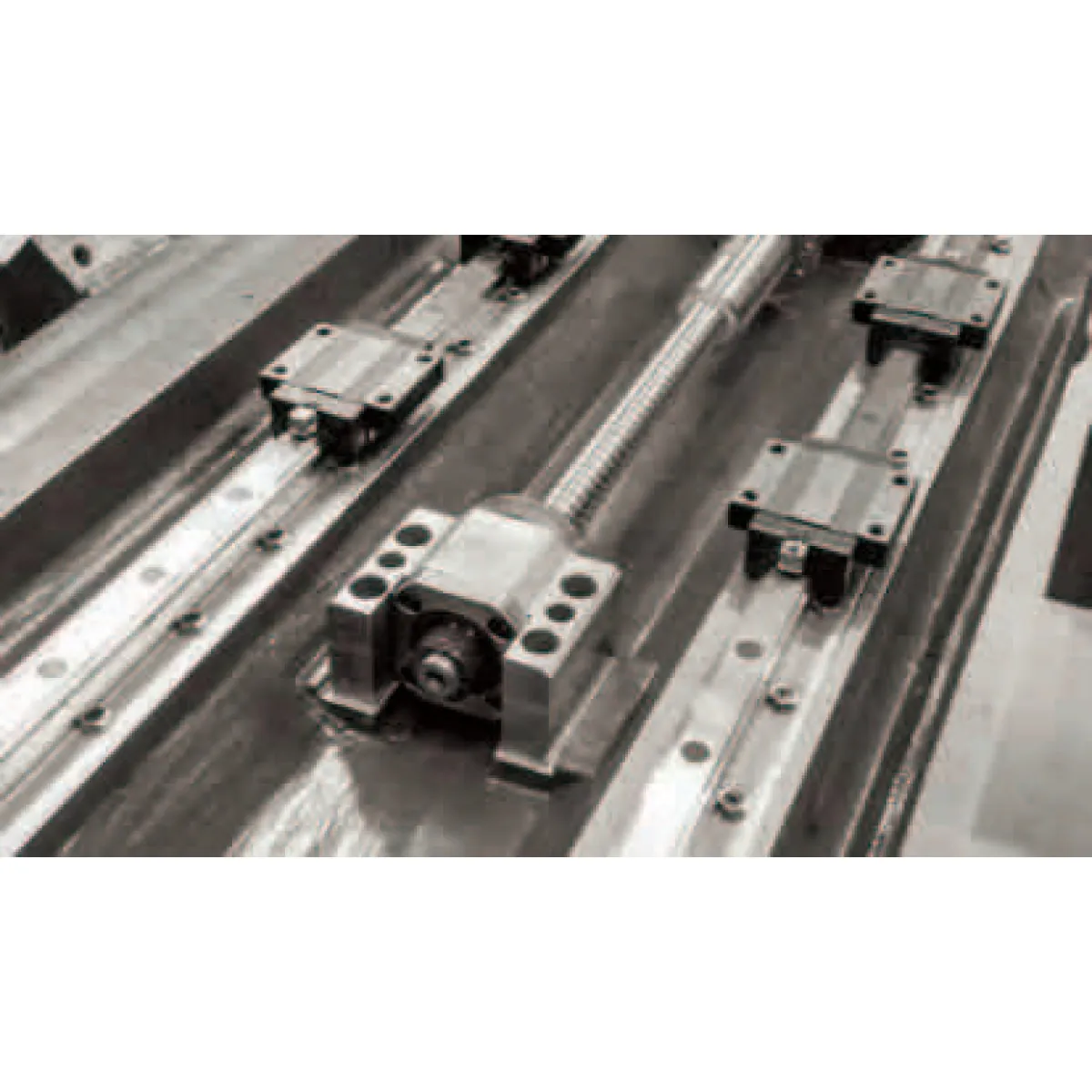

Линейно водене

  • Максимална статична и динамична твърдост
  • Висока точност на позициониране
  • Плавно движение без хлабина
  • Малко поддръжка
  • Тиха и плавна работа
  • Дълъг живот на системата

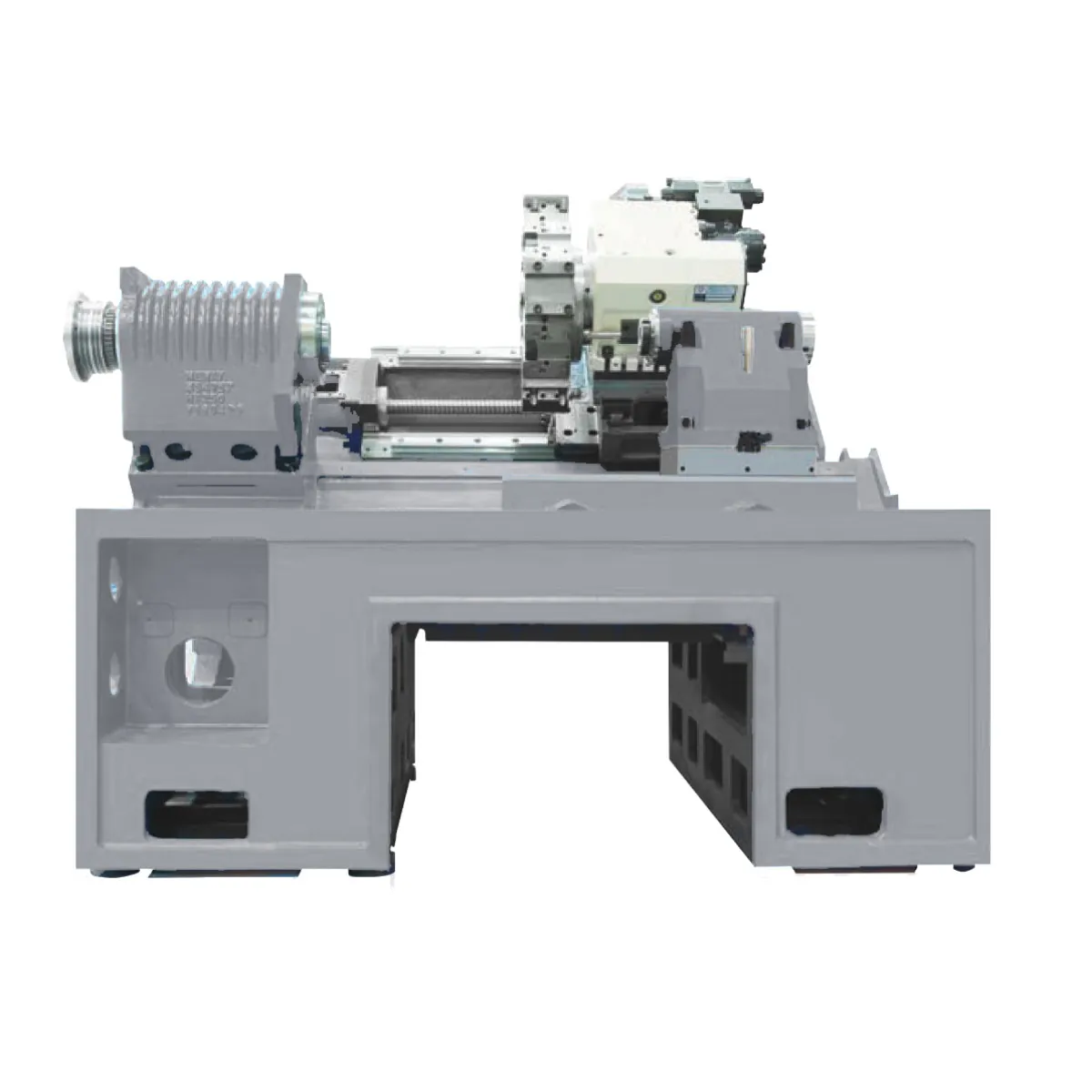

Легло на машината

  • Силно оребрена
  • Наклон 45°
  • Висока твърдост и дълъг живот

16 функционални бутона

  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

  • Пълна QWERTY клавиатура
  • Бутони със защитно фолио
  • Степен на защита IP65

Пулт за управление PPU 270

  • Цветен дисплей 10,4"
  • Лесен софтуер SINUMERIK Operate

Системен софтуер

  • PPU 271 SW 24
  • 3 MB памет на CNC
  • Време за смяна на блок 3 ms
  • 128 инструмента

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopMill
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване на обработката

Допълнителен пакет SIEMENS OSS Plus

  • 12 месеца; кат. № 3589020
  • 24 месеца; кат. № 3589021
  • 36 месеца; кат. № 3589022

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка с Еконт

  • Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
  • Неналични продукти: срокът за доставка е между 7 и 12 работни дни, освен ако не бъде уточнено друго от наш служител.
  • Цената на доставката зависи от теглото и обема на пратката, дестинацията и избрания метод.
Тегло за доставка
2600 кг
Габарити
3700 x 2230 x 1820 мм
