Марка: Optimum · Stürmer Maschinen, Германия

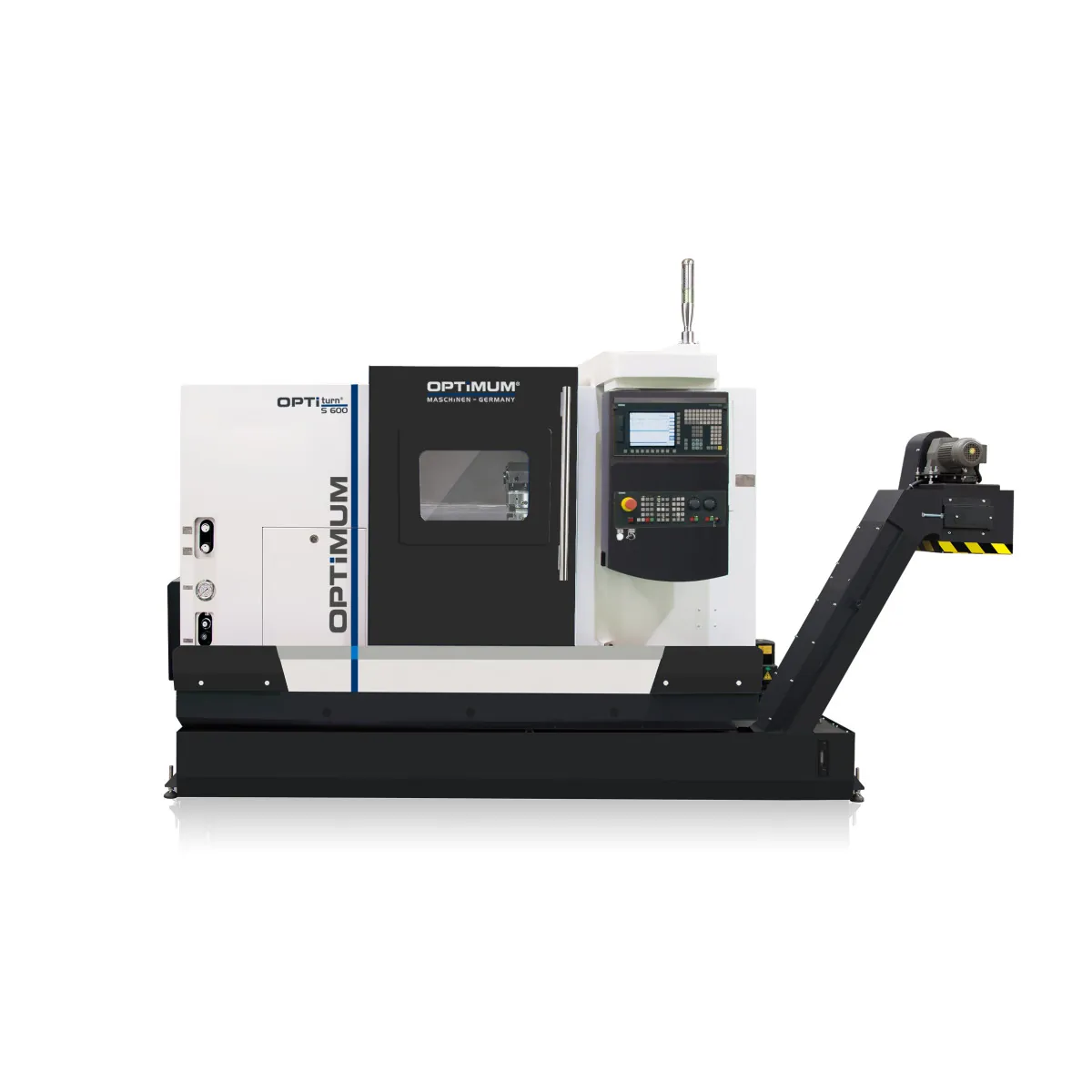

CNC струг OPTIturn S 600, 400 V

Каталожен № 3515180CNC стругове

Дължина (прибл.)
4050 мм
Ширина/дълбочина (прибл.)
1870 мм
Височина (прибл.)
2000 мм
Нето тегло (прибл.)
3800 кг
Диаметър на струговане
320 мм
Дължина на струговане
550 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)4050 мм
Ширина/дълбочина (прибл.)1870 мм
Височина (прибл.)2000 мм
Нето тегло (прибл.)3800 кг
Работна зона
Диаметър на струговане320 мм
Дължина на струговане550 мм
Макс. диаметър на обработка над леглото550 мм
Макс. диаметър на обработка над супорта370 мм
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X12 Nm
Въртящ момент на двигателя по ос Z12 Nm
Обороти
Диапазон на оборотите30 – 4000 об/мин
Бърз ход
Скорост на бърз ход по ос X30 м/мин
Скорост на бърз ход по ос Z36 м/мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Точност
Точност на повторение± 0,002
Точност на позициониране± 0,003 мм
Хидравлична система
Мощност на хидравличната система1,5 kW
Обем на хидравличния резервоар20 л
Охлаждаща система
Мощност на помпата за охлаждаща течност0,55 kW
Обем на резервоара за охлаждаща течност240 л
Технически данни
Проходен отвор на патронника65 мм
Наклон на леглото45°
Шпиндел
Захват на шпинделаDIN ISO 702-1 № 6
Хидравличен патронник на шпиндела200 мм
Конус на шпинделаA2-6
Отвор на главния шпиндел76 мм
Задно седло
Конус на задното седлоMT 4
Ход на пинолата на задното седло80 мм
Диаметър на пинолата на задното седло75 мм
Ходове
Ход по ос X240 мм
Ход по ос Z550 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)11 kW
Мощност на вертикалния шпиндел (S6-30 %)14,3 kW
Въртящ момент на вертикалния шпиндел140 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)182 Nm
Сила на подаване
Сила на подаване по ос X6,75 kN
Сила на подаване по ос Z5,652 kN
Револверна глава
Вид на револверната главахидравлична, VDI 30
Брой гнезда за инструменти12
Електрическо свързване
Обща мощност30 kVA
Особености
Въртящ се пултудобно завъртане в най-доброто положение за гледане
Прозорец за прегледлесна проверка на хидравликата и пневматиката.
Комуникативна
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
Пулт за управление PPU 270
Формат 43
Системен софтуер
Look Ahead50

Особености

  • Тежка конструкция
  • Компактна конструкция
  • Серводвигатели Siemens по всички оси
  • Измервателно рамо Renishaw за ръчно измерване на инструментите
  • Всички серводвигатели са с вграден енкодер за максимална точност
  • Наклонено легло 45° за особено големи диаметри на обработка
  • Стружките падат свободно в тавата за стружки
  • Плъзгащата врата се почиства лесно, стружките не се трупат
  • Манометърът се отчита и настройва удобно
  • Прозорец за достъп отпред на шпинделната глава — лесна поддръжка и ремонт
  • Ръчен генератор на импулси (MPG) с магнит — закрепва се на всяка метална повърхност
  • Хидравличен трикулачков патронник Ø 200 мм
  • Хидравлична револверна глава VDI 40 с 12 позиции

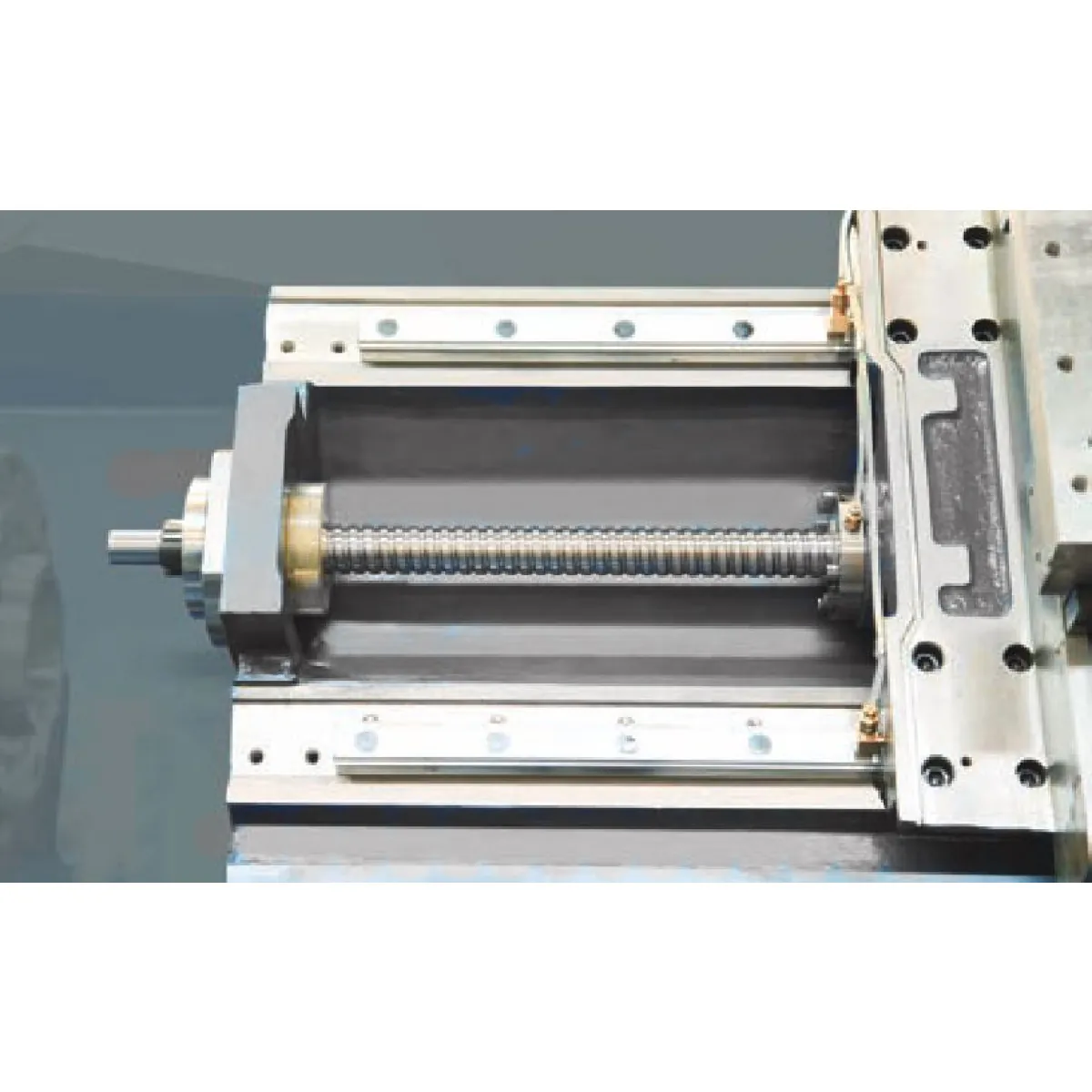

  • Закалени и прецизно шлифовани сачмено-винтови двойки за високи скорости на бърз ход по всички оси
  • Размерно стабилните линейни водачи осигуряват дълъг живот благодарение на максималната статична и динамична твърдост; задно седло с хидравлична пинола
  • Топлообменник
  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Количка за стружки
  • Работна лампа, която осветява цялата работна зона
  • Устройство за охлаждане
  • ЕМС (електромагнитна съвместимост)
  • Допълнителен пакет SIEMENS: гаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus — вж. „Допълнителен пакет SIEMENS OSS Plus“
  • Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
  • CNC струг с наклонено легло OPTIMUM PREMIUM — висока скорост, производителност, точност и дълъг живот

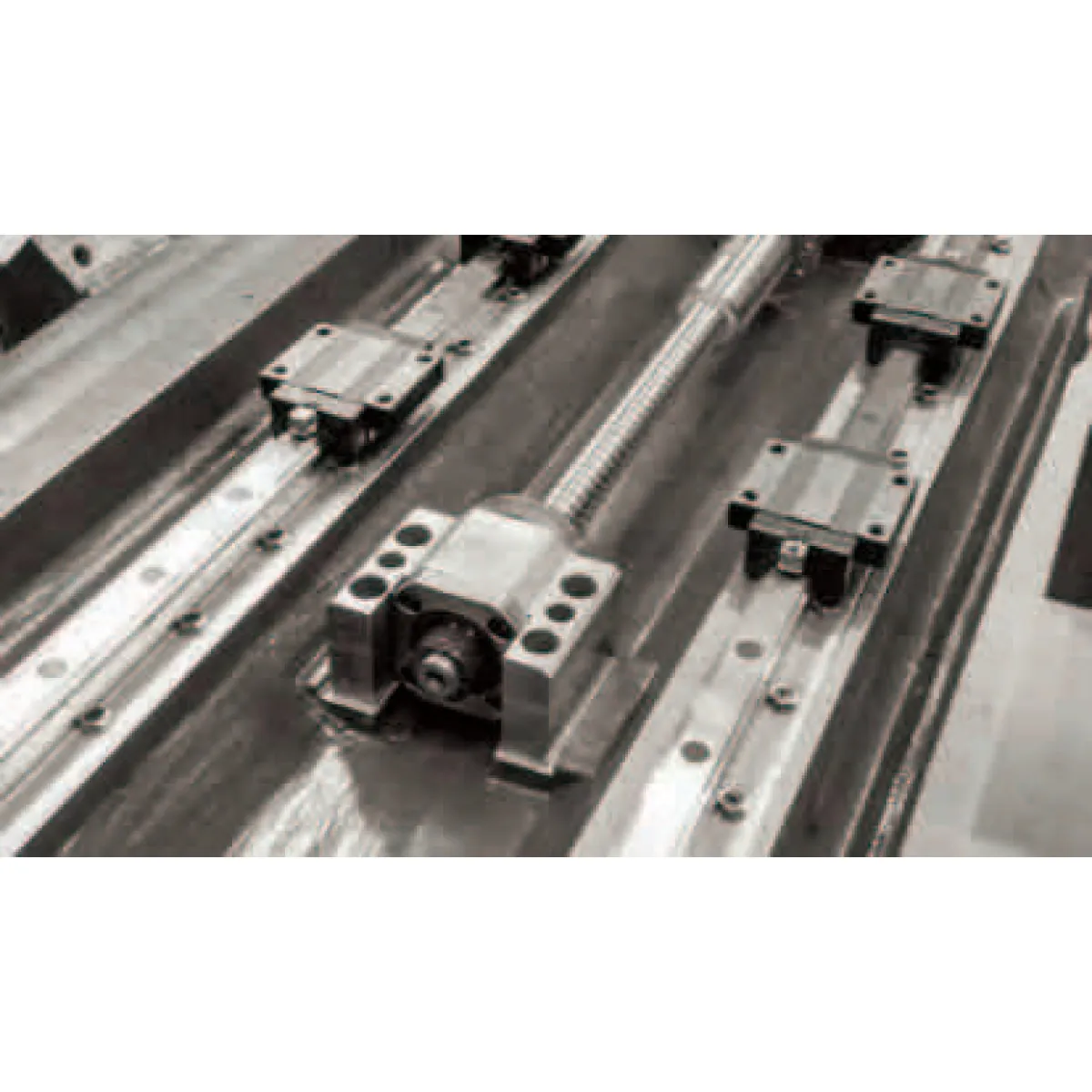

Линейно водене

  • Максимална статична и динамична твърдост
  • Висока точност на позициониране
  • Плавно движение без хлабина

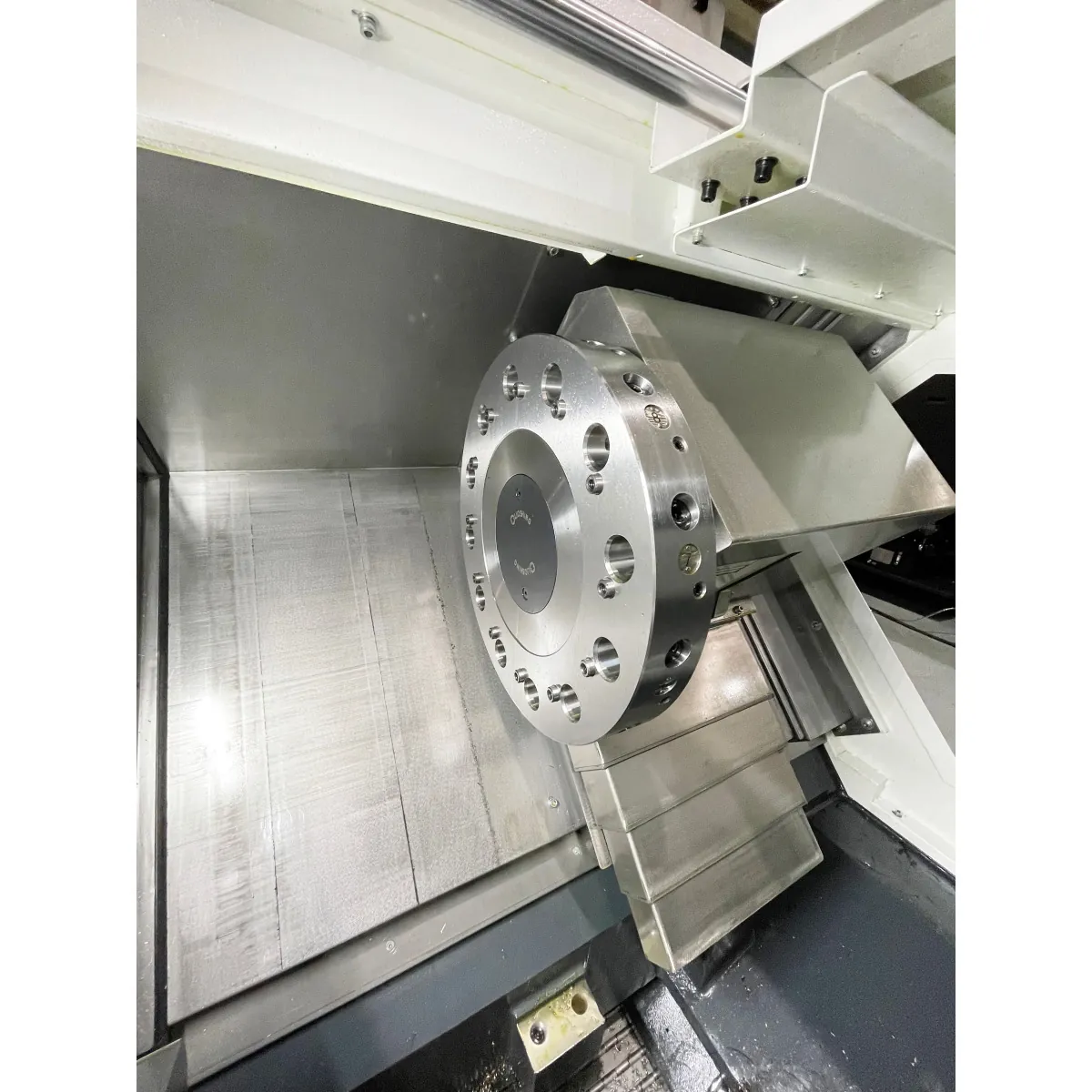

Револверна глава

  • Хидравлична револверна глава VDI 40
  • Всичките 12 позиции се задвижват от вграден двигател за обороти до 4000 об/мин

Шпиндел

  • Главният шпиндел е конструиран за висока точност и има голям въртящ момент и мощност

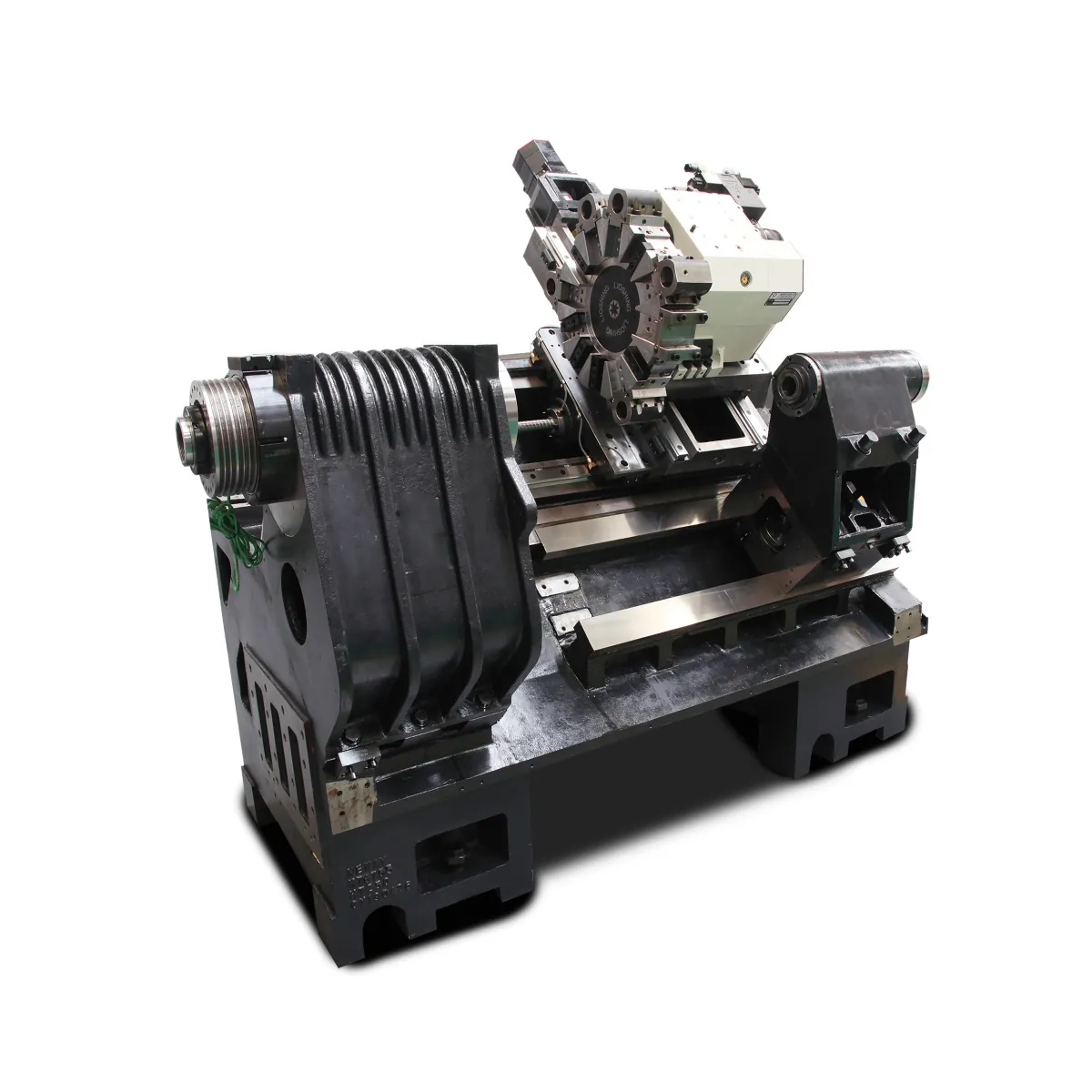

Компоненти и отливки

  • Осигурява твърдост

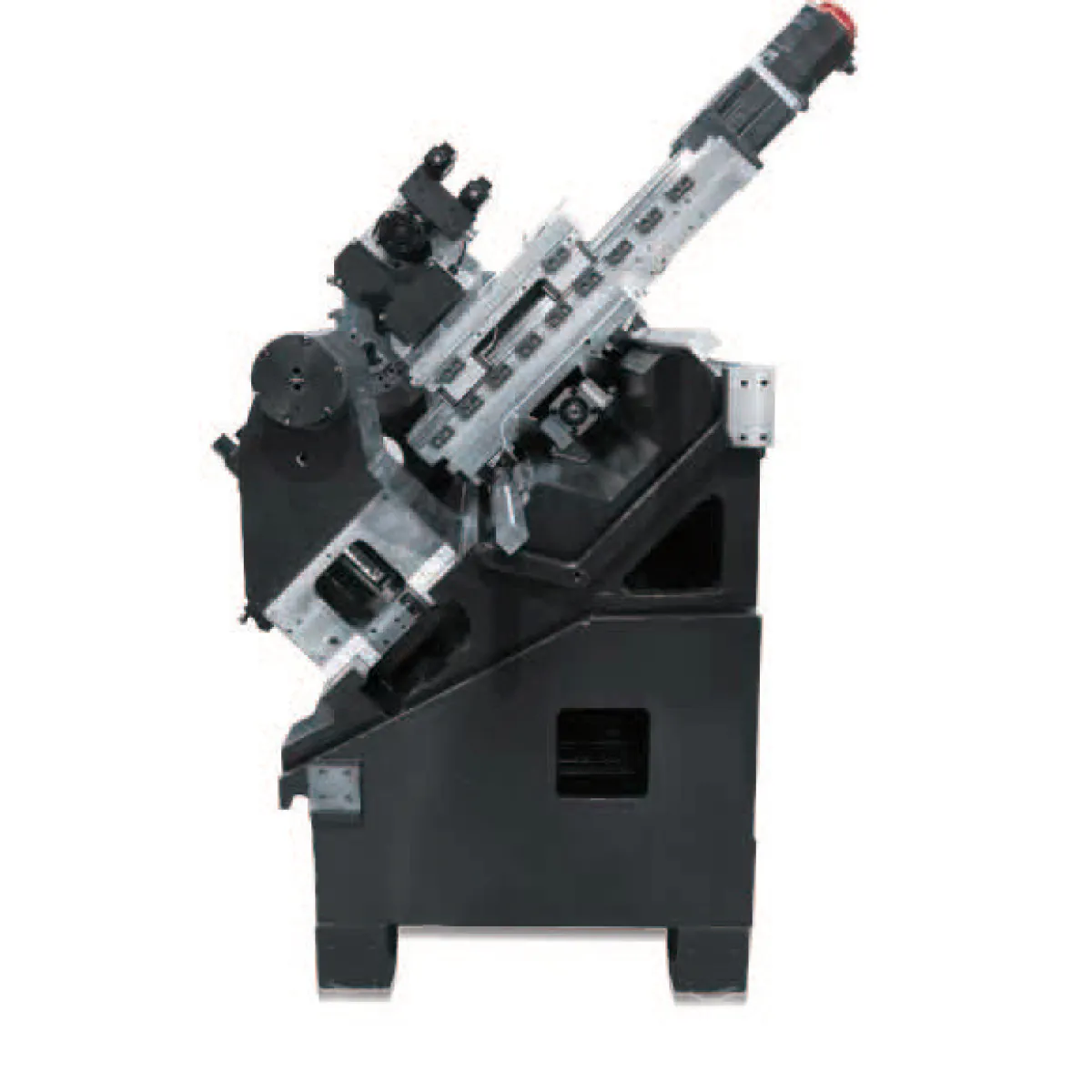

Легло на машината

  • Силно оребрена
  • Наклон 45°
  • Висока твърдост и дълъг живот
  • Улеснява отвеждането на стружките

16 функционални бутона

  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

  • Пълна QWERTY клавиатура
  • Бутони със защитно фолио
  • Степен на защита IP65

Пулт за управление PPU 270

  • Цветен дисплей 10,4"
  • Лесен софтуер SINUMERIK Operate

Системен софтуер

  • PPU 271 SW 24
  • 3 MB памет на CNC
  • Време за смяна на блок 3 ms
  • 128 инструмента

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopMill
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване на обработката

Допълнителен пакет SIEMENS OSS Plus

  • 12 месеца; кат. № 3589020
  • 24 месеца; кат. № 3589021
  • 36 месеца; кат. № 3589022

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.
