Марка: Optimum · Stürmer Maschinen, Германия

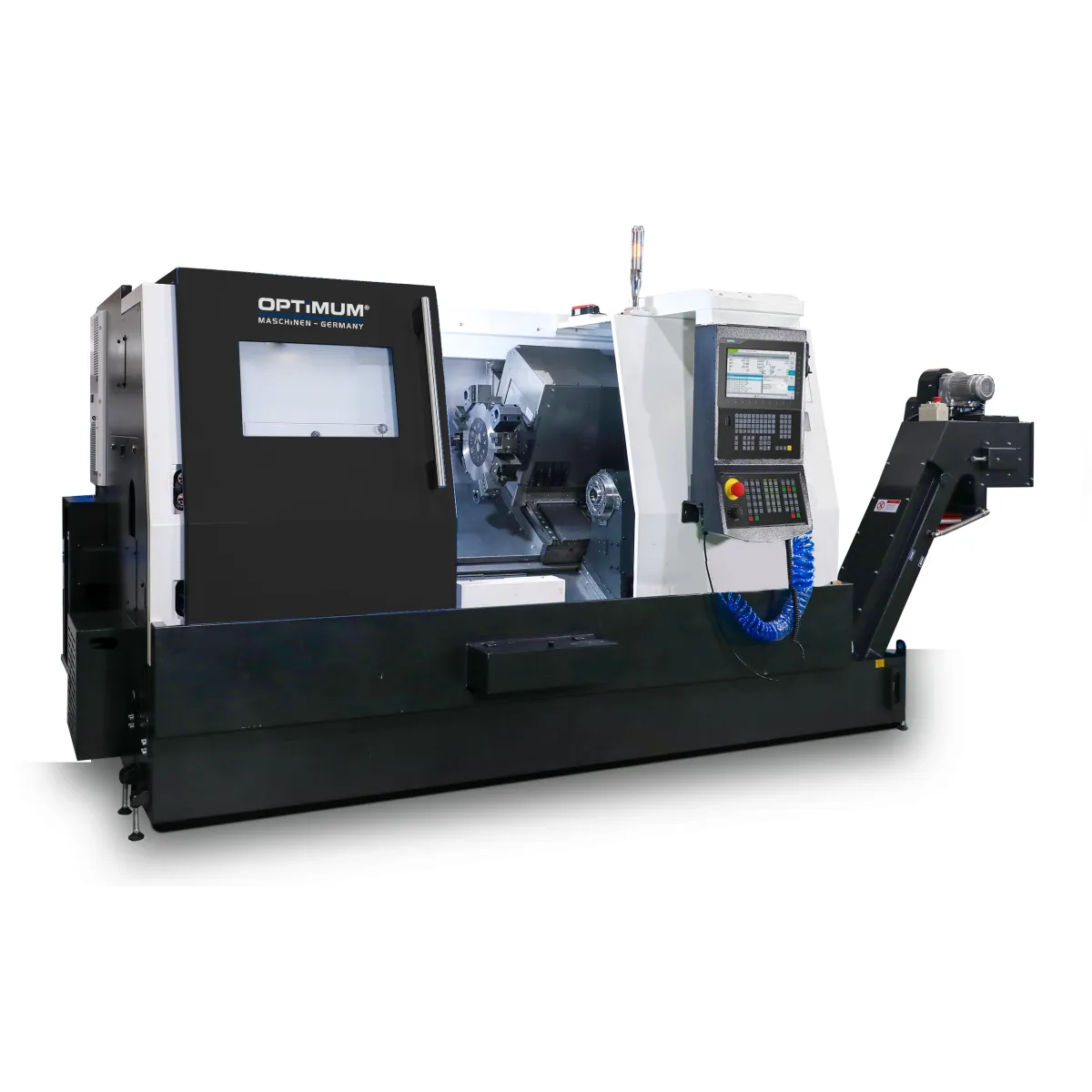

CNC струг OPTIturn S 600 MSY, 400 V

Каталожен № 3515187CNC стругове

Дължина (прибл.): 4490 мм
Ширина/дълбочина (прибл.): 1880 мм
Височина (прибл.): 1900 мм
Нето тегло (прибл.): 4500 кг
Диаметър на струговане: 300 мм
Дължина на струговане: 600 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Официален вносител на Stürmer Maschinen
Гаранционен и извънгаранционен сервиз
Доставка с Еконт до адрес или офис
Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)	4490 мм
Ширина/дълбочина (прибл.)	1880 мм
Височина (прибл.)	1900 мм
Нето тегло (прибл.)	4500 кг

Работна зона
Диаметър на струговане	300 мм
Дължина на струговане	600 мм
Макс. диаметър на обработка над леглото	660 мм
Макс. диаметър на обработка над супорта	480 мм

Ос C (опция от завода)
Ъглова точност на ос C (опция от завода)	51 "
Точност на повторение на ос C (опция от завода)	20 "

Въртящ момент на двигателите
Въртящ момент на двигателя по ос X	11 Nm
Въртящ момент на двигателя по ос Y	12 Nm
Въртящ момент на двигателя по ос Z	11 Nm

Обороти
Диапазон на оборотите	30 - 3500 об/мин

Бърз ход
Скорост на бърз ход по ос X	24 м/мин
Скорост на бърз ход по ос Y	10 м/мин
Скорост на бърз ход по ос Z	30 м/мин
Скорост на бърз ход по ос Z2	30 м/мин

Електрически данни
Захранващо напрежение	400 V
Честота	50 Hz

Хидравлична система
Мощност на хидравличната система	2,2 kW
Обем на хидравличния резервоар	36 л

Охлаждаща система
Мощност на помпата за охлаждаща течност	0,7 kW
Обем на резервоара за охлаждаща течност	240 л

Технически данни
Проходен отвор на патронника	74 мм
Наклон на леглото	30°
Проходен отвор на патронника (опция от завода)	51 мм

Шпиндел
Захват на шпиндела	DIN ISO 702-1 № 6
Хидравличен патронник на шпиндела	250 мм
Отвор на шпиндела	86 мм
Точност на позициониране по ос Y	± 0,005 мм
Отвор на шпиндела (опция от завода)	62 мм
Пояснение за проходния отвор (опция от завода)	с патронник Ø 200 мм
Обороти на шпиндела (опция от завода)	30 - 4500 об/мин
Захват на шпиндела (опция от завода)	A 2-6
Отвор на шпиндела (опция 2 от завода)	102 мм
Проходен отвор (опция 2 от завода)	90 мм
Пояснение за проходния отвор (опция 2 от завода)	с патронник Ø 300 мм
Захват на шпиндела (опция 2 от завода)	A 2-8
Обороти на шпиндела (опция 2 от завода)	30 - 3000 об/мин
Отвор на шпиндела (опция 3 от завода)	116 мм
Проходен отвор (опция 3 от завода)	105 мм
Пояснение за проходния отвор (опция 3 от завода)	с патронник Ø 300 мм
Захват на шпиндела (опция 3 от завода)	A 2-8
Обороти на шпиндела (опция 3 от завода)	30 - 2500 об/мин

Ходове
Ход по ос X	220 мм
Ход по ос Z	700 мм
Ход по ос Y	50 мм
Ход по ос Z2	600 мм

Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)	15 kW
Мощност на вертикалния шпиндел (S6-30 %)	19,5 kW
Въртящ момент на вертикалния шпиндел	268 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)	349 Nm

Сила на подаване
Сила на подаване по ос X	8,4 kN
Сила на подаване по ос Y	18 kN
Сила на подаване по ос Z	6,7 kN

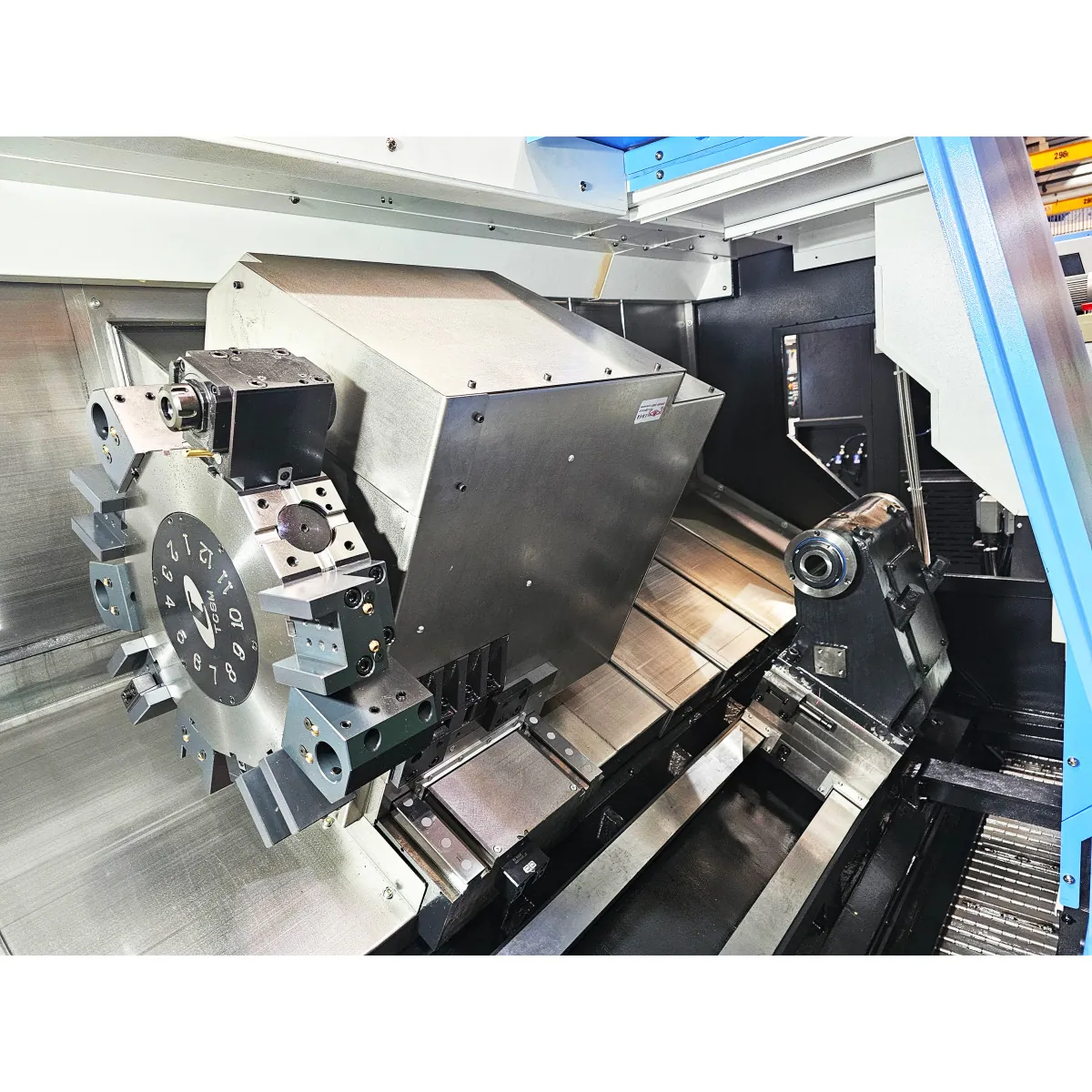

Револверна глава
Вид на револверната глава	BMT55
Брой гнезда за инструменти	12
Мощност на задвижването на револверната глава	4,8 kW
Макс. допустими обороти на задвижвания инструмент	4000 об/мин
Макс. въртящ момент на задвижвания инструмент	20 Nm

Електрическо свързване
Обща мощност	45 kVA

Насрещен шпиндел
Мощност на насрещния шпиндел (S1)	5,5 kW
Въртящ момент на насрещния шпиндел	43 Nm
Мощност на насрещния шпиндел (S6-30 %)	7,5 kW
Въртящ момент на насрещния шпиндел (S6-30 %)	79 Nm
Конус на насрещния шпиндел	DIN ISO 702-1 № 5
Проходен отвор на насрещния шпиндел	44 мм
Хидравличен патронник на насрещния шпиндел	150 мм

Ос X
Точност на повторение по ос X	± 0,002 мм
Точност на позициониране по ос X	± 0,004 мм

Ос Z
Точност на повторение по ос Z	± 0,002 мм
Точност на позициониране по ос Z	± 0,004 мм

Особености
Допълнителен пакет SIEMENS	гаранция за дефекти на материала и безплатен онлайн/сервиз на място OSS Plus

Система за управление
Формат 4	3

Системен софтуер PPU 271 SW 24
Look Ahead	50

Особености

Тежка конструкция
Компактна конструкция
Измервателно рамо Renishaw за ръчно измерване на инструментите
Енкодер, монтиран директно на главния шпиндел, за по-висока точност
Сачмено-винтова двойка с подобрена точност, твърдост и топлоустойчивост
Серводвигатели Siemens по всички оси
Всички серводвигатели са с вграден енкодер за максимална точност
Двигателят е отстрани на машината и не предава топлина и вибрации към нея

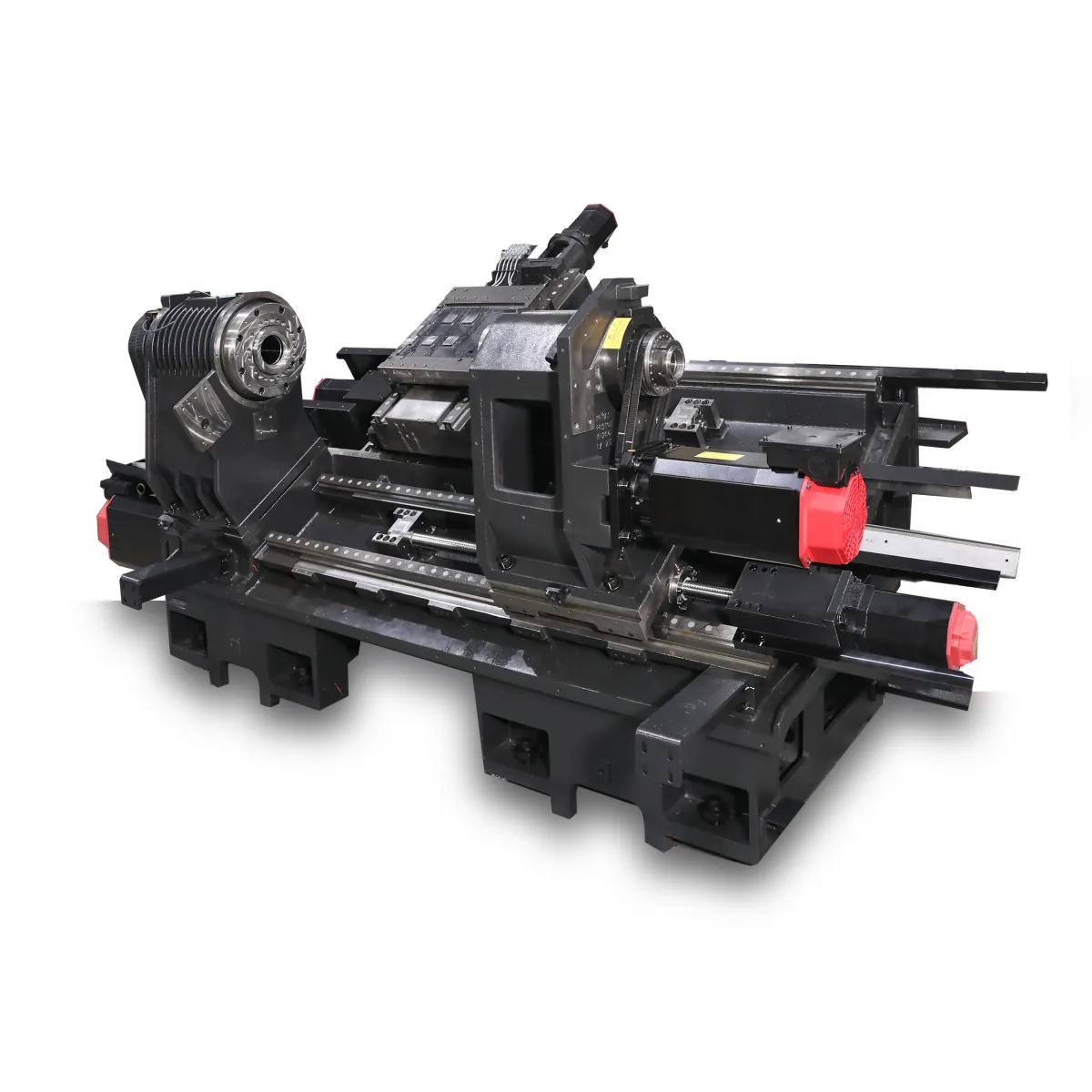

Наклонено легло 30° за особено големи диаметри на обработка
Стружките падат свободно в тавата за стружки
Хидравличен трикулачков патронник Ø 250 мм за главния шпиндел и Ø 150 мм за насрещния шпиндел

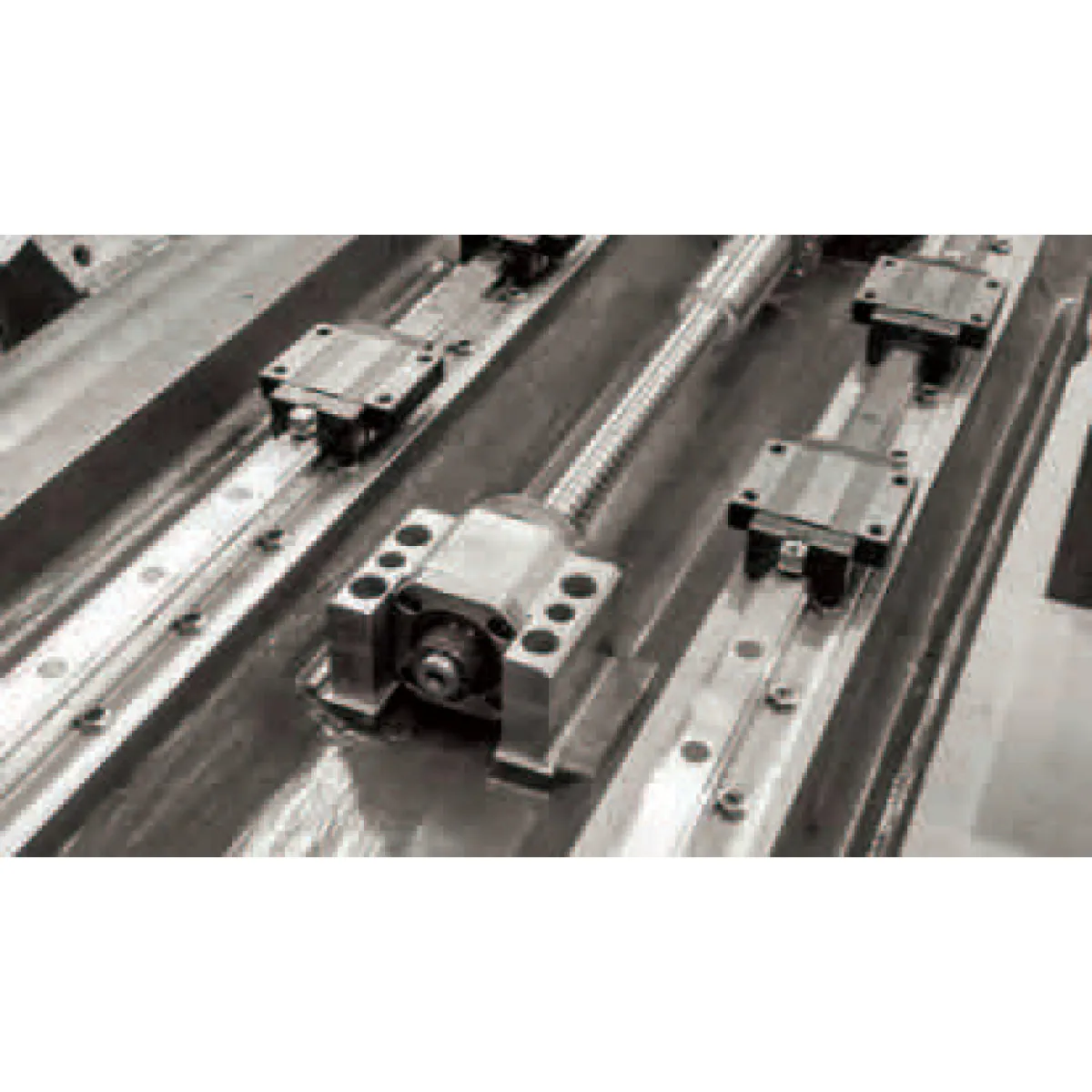

Закалени и прецизно шлифовани сачмено-винтови двойки за високи скорости на бърз ход по всички оси
Размерно стабилните линейни водачи осигуряват дълъг живот благодарение на максималната статична и динамична твърдост
Устройство за ръчно измерване на инструментите
Топлообменник
Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
Лентов транспортьор за стружки за ефективно извеждане на стружките
Работна лампа, която осветява цялата работна зона
Охлаждане с почистващ пистолет
RJ45, захранване
ЕМС (електромагнитна съвместимост)
Включен 1 година договор за поддръжка Basic в Германия, Австрия и Швейцария
CNC струг с наклонено легло OPTIMUM PREMIUM с насрещен шпиндел и оси Y/C — висока скорост, производителност, точност и дълъг живот

Дигитален двойник

По-кратко време за настройка и пускане на реалната машина
Точната симулация намалява риска от сблъсък и ускорява оптимизацията на програмите

По-висока производителност

Производителност на процесора — с над 40 % по-висока
40 % по-кратко време за буфериране и обработка на програмите
25 % по-ефективна симулация
50 % по-бързо превключване на HMI — по-кратко чакане и плавна работа

Модерен панелен дизайн

По-ясен дисплей и по-лесна работа
Отлично усещане и износоустойчиви бутони — по-здрави и с по-дълъг живот

Устойчивост и сигурност

Лесна проверка на енергийната консумация
Защита на ноу-хауто на клиента от манипулиране и копиране

Система за управление

Цветен дисплей 10,4"
Лесен софтуер SINUMERIK Operate

Системен софтуер PPU 271 SW 24

3 MB памет на CNC
Време за смяна на блок 3 ms
128 инструмента

Пълен пакет

Safety Integrated
Разпознаване и обработка на остатъчния материал
Програмиране по работни стъпки ShopMill
Работа с мрежово устройство
3D симулация
Паралелно изобразяване на обработката

Допълнителен пакет SIEMENS OSS Plus

12 месеца; кат. № 3589020
24 месеца; кат. № 3589021
36 месеца; кат. № 3589022

Окомплектовка

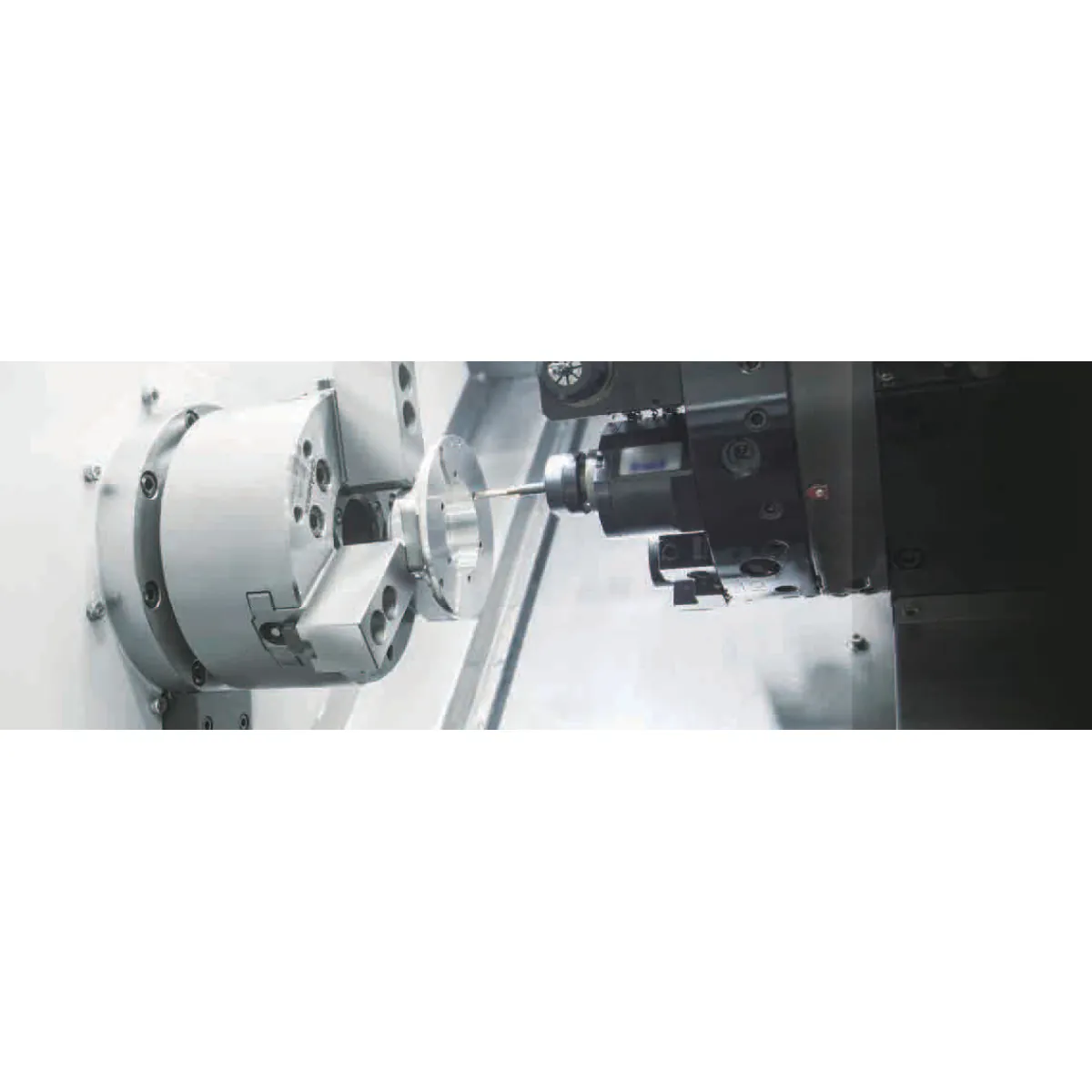

Аксиален държач за задвижвани инструменти
2 радиални държача за задвижвани инструменти
3 държача за пробивни инструменти
5 държача за външна обработка
Челен държач за инструмент
Кръгъл държач Ø 20 мм
Кръгъл държач Ø 25 мм
Кръгъл държач Ø 32 мм

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка с Еконт

Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
Неналични продукти: срокът за доставка е между 7 и 12 работни дни, освен ако не бъде уточнено друго от наш служител.
Цената на доставката зависи от теглото и обема на пратката, дестинацията и избрания метод.

Тегло за доставка: 4500 кг
Габарити: 4930 x 2220 x 2180 мм
