Марка: Optimum · Stürmer Maschinen, Германия

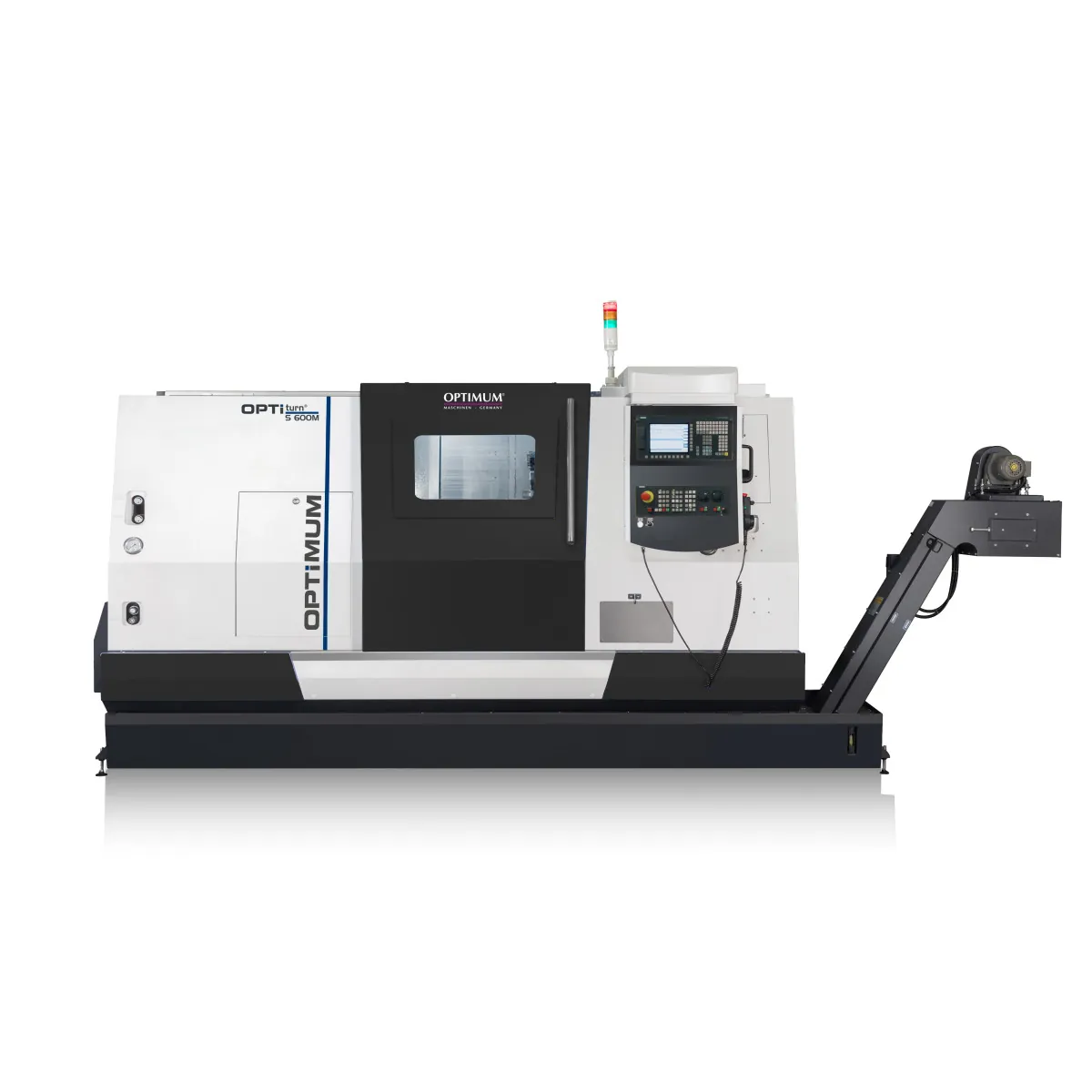

CNC струг OPTIturn S 600M, 400 V

Каталожен № 3515185CNC стругове

Дължина (прибл.)
4570 мм
Ширина/дълбочина (прибл.)
1845 мм
Височина (прибл.)
1955 мм
Нето тегло (прибл.)
4200 кг
Диаметър на струговане
320 мм
Дължина на струговане
475 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка с Еконт до адрес или офис
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)4570 мм
Ширина/дълбочина (прибл.)1845 мм
Височина (прибл.)1955 мм
Нето тегло (прибл.)4200 кг
Работна зона
Диаметър на струговане320 мм
Дължина на струговане475 мм
Макс. диаметър на обработка над леглото570 мм
Макс. диаметър на обработка над супорта400 мм
Ос C (опция от завода)
Ъглова точност на ос C (опция от завода)51 "
Точност на повторение на ос C (опция от завода)20 "
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X11 Nm
Въртящ момент на двигателя по ос Z11 Nm
Обороти
Диапазон на оборотите30 – 3500 об/мин
Бърз ход
Скорост на бърз ход по ос X24 м/мин
Скорост на бърз ход по ос Z30 м/мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Точност
Точност на повторение± 0,004
Точност на позициониране± 0,002 мм
Хидравлична система
Мощност на хидравличната система2,2 kW
Обем на хидравличния резервоар36 л
Охлаждаща система
Мощност на помпата за охлаждаща течност0,55 kW
Обем на резервоара за охлаждаща течност300 л
Технически данни
Проходен отвор на патронника74 мм
Наклон на леглото45°
Шпиндел
Захват на шпинделаDIN ISO 702-1 № 6
Хидравличен патронник на шпиндела250 мм
Конус на шпинделаA2-6
Отвор на главния шпиндел86 мм

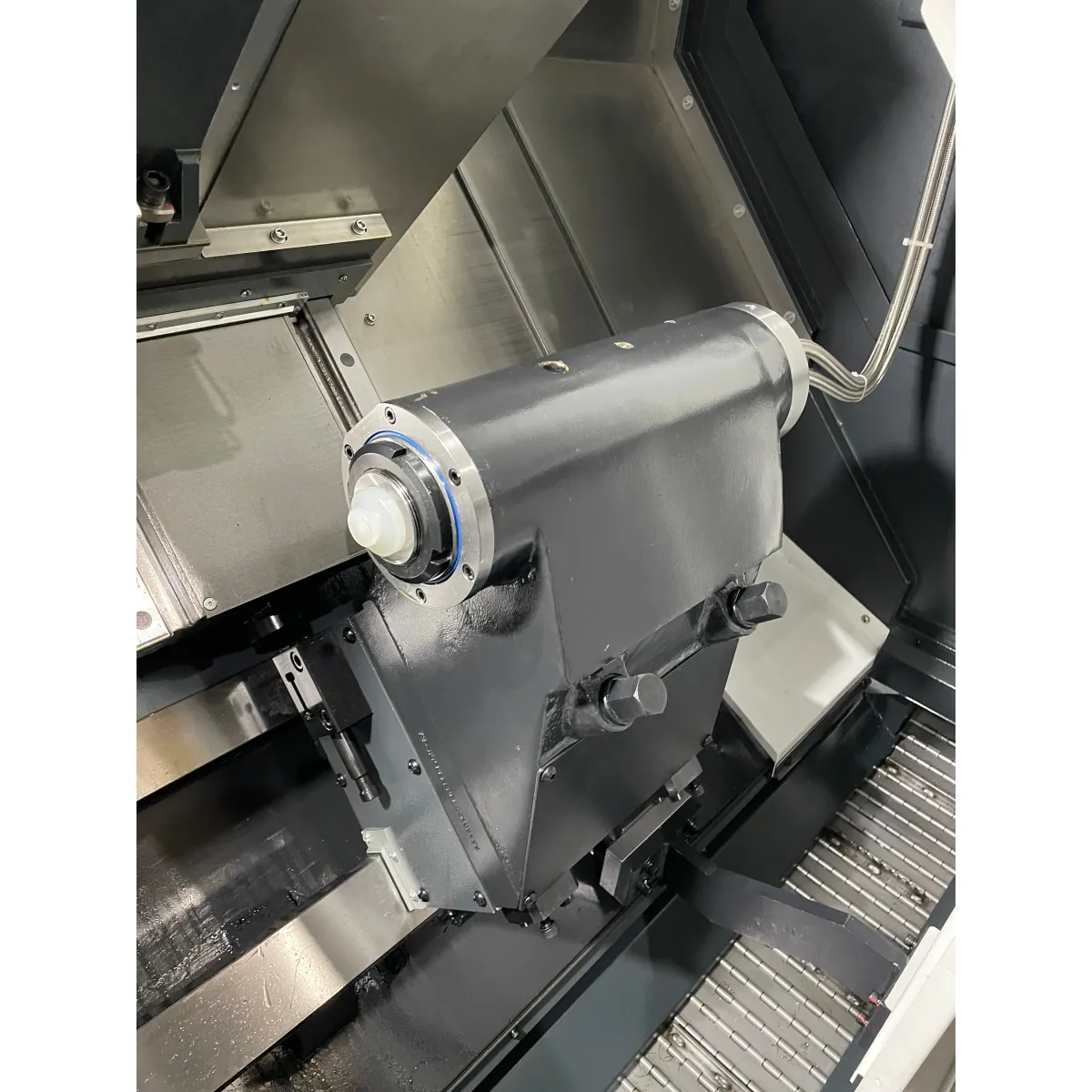

Задно седло
Конус на задното седлоMT 5
Ход на пинолата на задното седло100 мм
Диаметър на пинолата на задното седло100 мм
Задвижване на пинолата на задното седлохидравлично
Ходове
Ход по ос X235 мм
Ход по ос Z530 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)11 kW
Мощност на вертикалния шпиндел (S6-30 %)22 kW
Въртящ момент на вертикалния шпиндел70 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)140 Nm
Сила на подаване
Сила на подаване по ос X8,4 kN
Сила на подаване по ос Z5,6 kN
Револверна глава
Вид на револверната главасерво, VDI 40 - DIN 5480
Брой гнезда за инструменти12
Мощност на задвижването на револверната глава4,82 kW
Макс. допустими обороти на задвижвания инструмент4000 об/мин
Макс. въртящ момент на задвижвания инструмент20 Nm
Електрическо свързване
Обща мощност40 kVA
Комуникативна
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
Пулт за управление PPU 270
Формат 43
Системен софтуер
Look Ahead50

Особености

  • Тежка конструкция
  • Компактна конструкция
  • Измервателно рамо Renishaw за ръчно измерване на инструментите
  • Цялото легло е с много ребра, оптимизирани с анализ по метода на крайните елементи — висока твърдост, по-добро отвеждане на топлината (топлинна симетрия) и по-точна обработка
  • Сачмено-винтова двойка с подобрена точност, твърдост и топлоустойчивост
  • Серводвигатели Siemens по всички оси
  • Всички серводвигатели са с вграден енкодер за максимална точност
  • Двигателят е отстрани на машината и не предава топлина и вибрации към нея

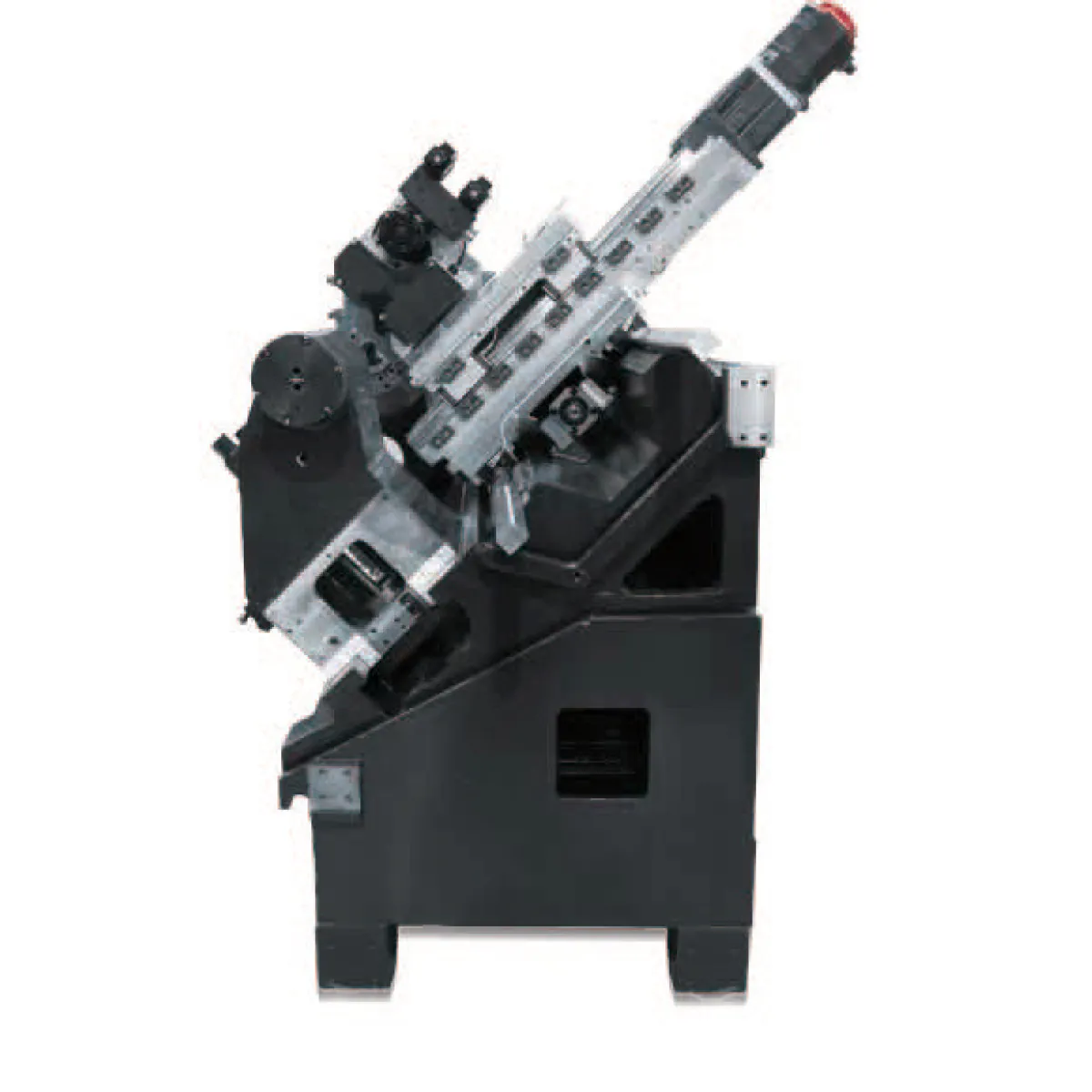

  • Наклонено легло 45° за особено големи диаметри на обработка
  • Стружките падат свободно в тавата за стружки
  • Хидравличен трикулачков патронник Ø 200 мм
  • Револверна глава Sauter VDI 40 с 8 позиции и задвижван инструмент
  • Закалени и прецизно шлифовани сачмено-винтови двойки за високи скорости на бърз ход по всички оси
  • Размерно стабилните линейни водачи осигуряват дълъг живот благодарение на максималната статична и динамична твърдост
  • Устройство за ръчно измерване на инструментите
  • Задно седло с хидравлична пинола
  • Топлообменник
  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Работна лампа, която осветява цялата работна зона
  • Охлаждане с почистващ пистолет
  • RJ45, захранване
  • CNC струг с наклонено легло OPTIMUM PREMIUM с ос C — висока скорост, производителност, точност и дълъг живот

Още

  • 2 аксиални държача за задвижвани инструменти
  • Радиален държач за задвижвани инструменти
  • 3 квадратни напречни държача, дясно изпълнение, къси, DIN 69880 - B1 30 x 30 x 40
  • Квадратен напречен държач, дясно изпълнение, къс, DIN 69880 - B1 30 x 20 x 40
  • Квадратен надлъжен държач, дясно изпълнение, DIN 69880 C1 - 30 x 20 x 70
  • Цангов патронник E2 Ø 20 мм
  • Цанга E2 Ø 25 мм
  • Цанга E2 Ø 32 мм
  • Комплект цанги ER 32 (6, 8, 10, 12, 16, 20 мм)
  • ЕМС (електромагнитна съвместимост)

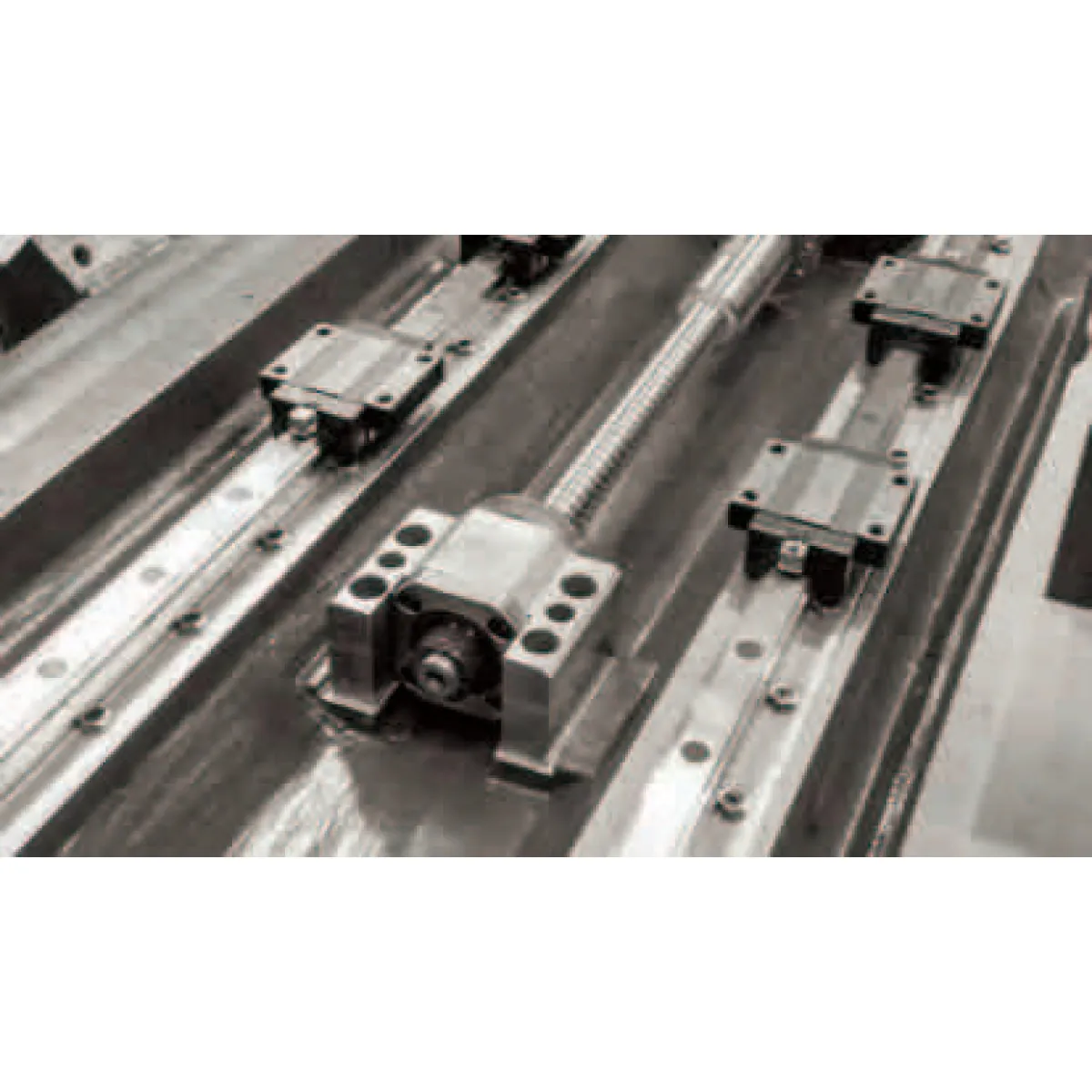

Линейно водене

  • Максимална статична и динамична твърдост
  • Висока точност на позициониране
  • Плавно движение без хлабина

Шпиндел

  • Главният шпиндел е конструиран за висока точност и има голям въртящ момент и мощност

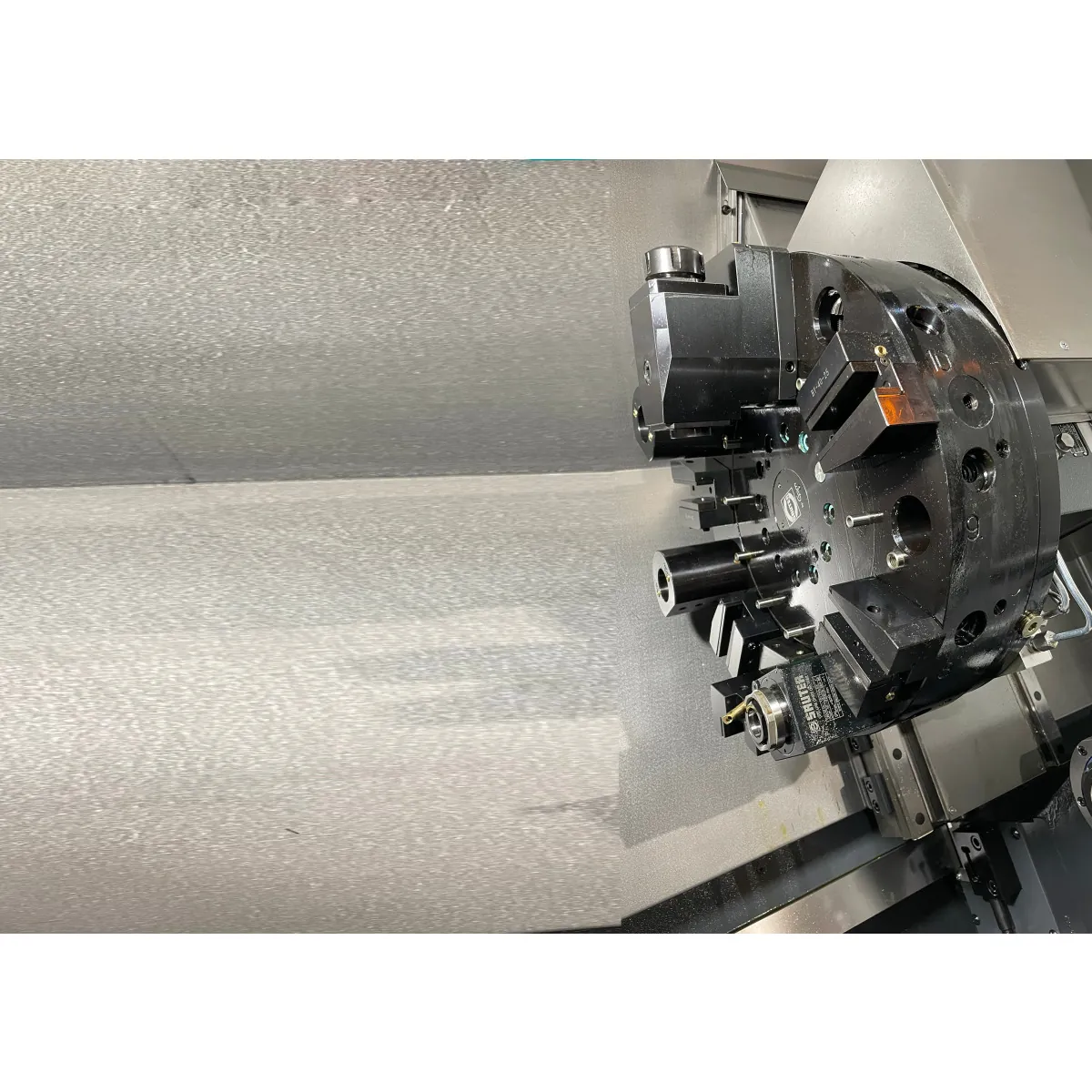

Револверна глава

  • Хидравлична револверна глава VDI 40
  • Всичките 12 позиции се задвижват от вграден двигател за обороти до 3500 об/мин

Компоненти и отливки

  • Осигурява твърдост

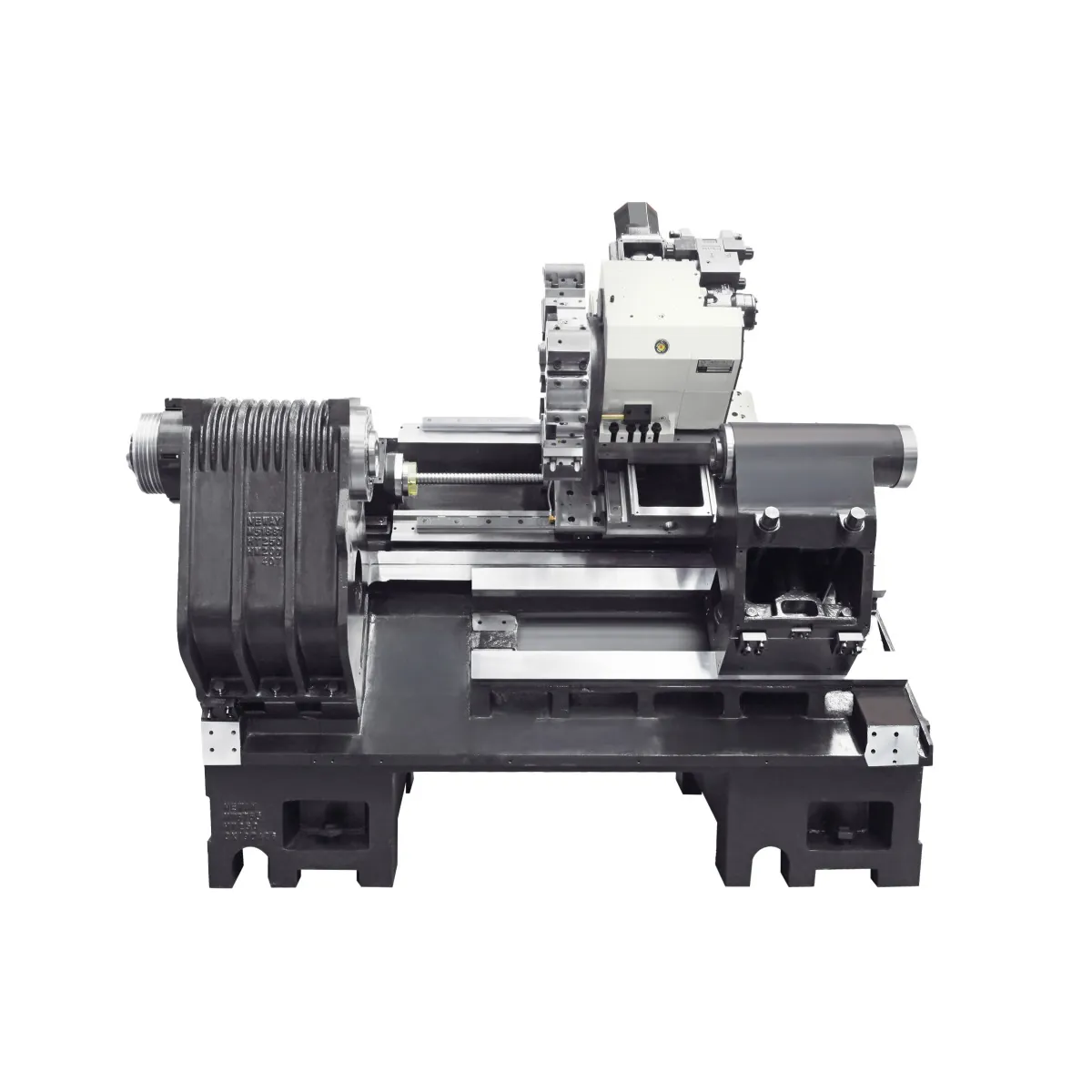

Легло на машината

  • Силно оребрена
  • Наклон 45°
  • Висока твърдост и дълъг живот
  • Улеснява отвеждането на стружките

16 функционални бутона

  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

  • Пълна QWERTY клавиатура
  • Бутони със защитно фолио
  • Степен на защита IP65

Пулт за управление PPU 270

  • Цветен дисплей 10,4"
  • Лесен софтуер SINUMERIK Operate

Системен софтуер

  • PPU 271 SW 24
  • 3 MB памет на CNC
  • Време за смяна на блок 3 ms
  • 128 инструмента

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopMill
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване на обработката

Допълнителен пакет SIEMENS OSS Plus

  • 12 месеца; кат. № 3589020
  • 24 месеца; кат. № 3589021
  • 36 месеца; кат. № 3589022

Окомплектовка

  • 1 аксиален държач за задвижвани инструменти
  • 3 държача за инструмент B1
  • Държач за инструмент B3
  • Държач за инструмент C1
  • Цанга E2 Ø 20 мм

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка с Еконт

  • Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
  • Неналични продукти: срокът за доставка е между 7 и 12 работни дни, освен ако не бъде уточнено друго от наш служител.
  • Цената на доставката зависи от теглото и обема на пратката, дестинацията и избрания метод.
Тегло за доставка
4200 кг
Габарити
4930 x 2220 x 2180 мм
