Всички продукти на Optimum

Марка: Optimum · Stürmer Maschinen, Германия

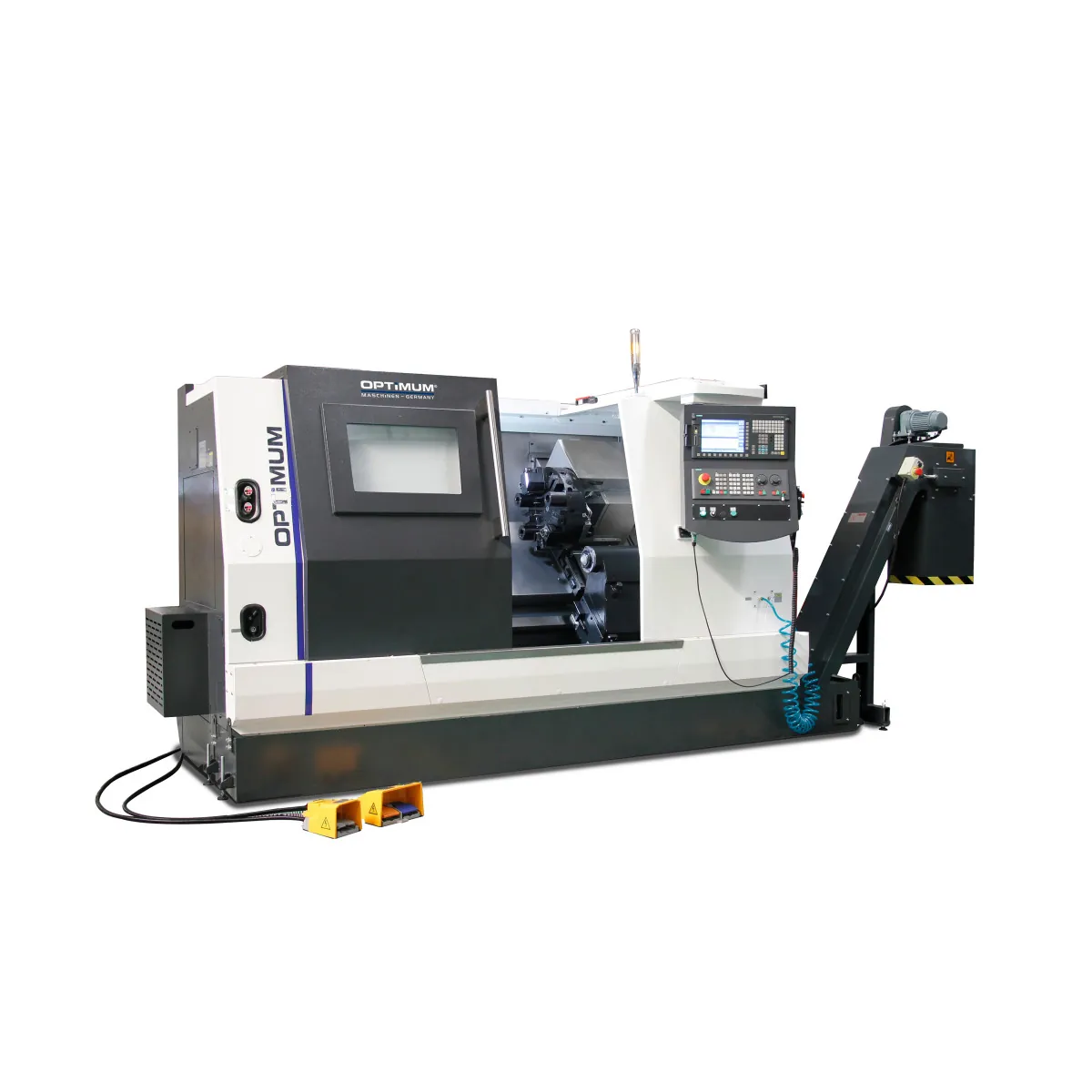

CNC струг OPTIturn S 600MY, 400 V

Каталожен № 3515186CNC стругове

Дължина (прибл.)
4105 мм
Ширина/дълбочина (прибл.)
1970 мм
Височина (прибл.)
1955 мм
Нето тегло (прибл.)
4200 кг
Диаметър на струговане
300 мм
Дължина на струговане
550 мм

Цена по запитване

Ако машината не е в шоурума, срокът за доставка е 7 работни дни. Наличността потвърждаваме при приемане на поръчката. Срокове

Обади се
Технически лист (PDF)
  • Официален вносител на Stürmer Maschinen
  • Гаранционен и извънгаранционен сервиз
  • Доставка по договаряне
  • Технически експерти на ваше разположение

Технически характеристики

Размери и тегло
Дължина (прибл.)4105 мм
Ширина/дълбочина (прибл.)1970 мм
Височина (прибл.)1955 мм
Нето тегло (прибл.)4200 кг
Работна зона
Диаметър на струговане300 мм
Дължина на струговане550 мм
Макс. диаметър на обработка над леглото620 мм
Макс. диаметър на обработка над супорта410 мм
Ос C (опция от завода)
Ъглова точност на ос C (опция от завода)51 "
Точност на повторение на ос C (опция от завода)20 "
Въртящ момент на двигателите
Въртящ момент на двигателя по ос X11 Nm
Въртящ момент на двигателя по ос Y11 Nm
Въртящ момент на двигателя по ос Z11 Nm
Обороти
Диапазон на оборотите30 – 6000 об/мин
Бърз ход
Скорост на бърз ход по ос X30 м/мин
Скорост на бърз ход по ос Y10 м/мин
Скорост на бърз ход по ос Z30 м/мин
Електрически данни
Захранващо напрежение400 V
Честота50 Hz
Точност
Точност на повторение± 0,004 мм
Точност на позициониране± 0,008 мм
Хидравлична система
Мощност на хидравличната система2,2 kW
Обем на хидравличния резервоар36 л
Охлаждаща система
Мощност на помпата за охлаждаща течност0,55 kW
Обем на резервоара за охлаждаща течност350 л
Технически данни
Проходен отвор на патронника44 мм
Наклон на леглото30°
Шпиндел
Захват на шпинделаDIN ISO 702-1 № 6
Хидравличен патронник на шпиндела170 мм
Отвор на главния шпиндел56 мм
Задно седло
Конус на задното седлоMT 4
Ход на задното седло550 мм
Бърз ход на задното седло10 м/мин
Ход на задното седло със серво550 мм
Ходове
Ход по ос X210 мм
Ход по ос Z600 мм
Ход по ос Y± 52,5 мм
Ход по ос Z2550 мм
Вертикален шпиндел
Мощност на вертикалния шпиндел (S1)11 kW
Мощност на вертикалния шпиндел (S6-30 %)14,3 kW
Въртящ момент на вертикалния шпиндел105 Nm
Въртящ момент на вертикалния шпиндел (S6-30 %)136 Nm
Сила на подаване
Сила на подаване по ос X6,7 kN
Сила на подаване по ос Y8,4 kN
Сила на подаване по ос Z6,7 kN
Револверна глава
Вид на револверната главасерво, BMT 55 - DIN 1809
Брой гнезда за инструменти12
Мощност на задвижването на револверната глава2,8 kW
Макс. допустими обороти на задвижвания инструмент4000 об/мин
Макс. въртящ момент на задвижвания инструмент12 Nm
Електрическо свързване
Обща мощност45 kVA
Комуникативна
Предни интерфейсиUSB 2.0, RJ45 Ethernet, Compact Flash (CF) карта
Пулт за управление PPU 270
Формат 43
Системен софтуер
Look Ahead50
Опаковка и доставка
EAN4030635050268
Страна на произходКитай
Размери на опаковката4930 × 2220 × 2180 мм
Бруто тегло5200 кг

Особености

  • Тежка конструкция
  • Компактна конструкция
  • Измервателно рамо Renishaw за ръчно измерване на инструментите
  • Енкодер, монтиран директно на главния шпиндел, за по-висока точност
  • Сачмено-винтова двойка с подобрена точност, твърдост и топлоустойчивост
  • Серводвигатели Siemens по всички оси
  • Всички серводвигатели са с вграден енкодер за максимална точност
  • Двигателят е отстрани на машината и не предава топлина и вибрации към нея

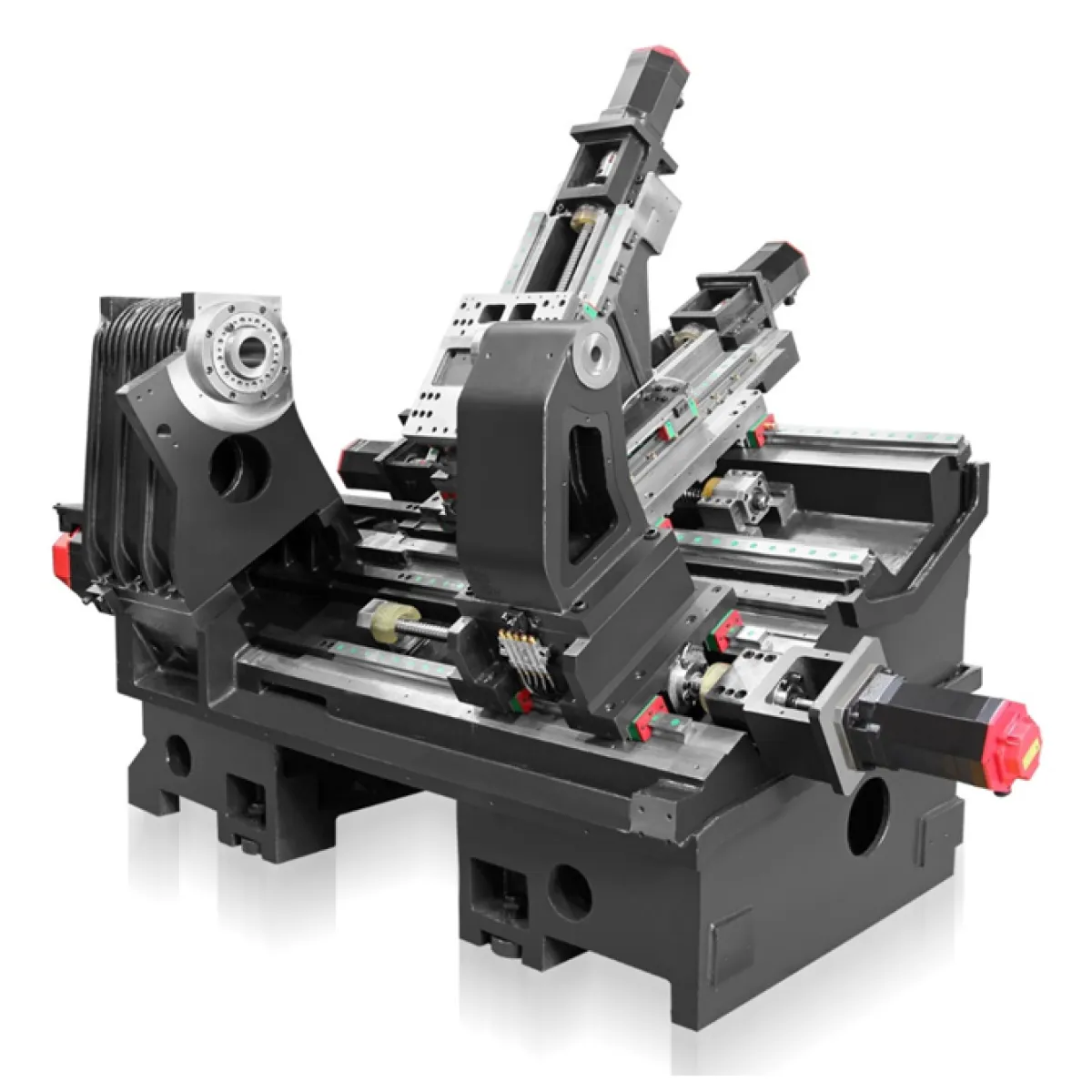

  • Наклонено легло 30° за особено големи диаметри на обработка
  • Стружките падат свободно в тавата за стружки
  • Хидравличен трикулачков патронник Ø 170 мм с меки челюсти

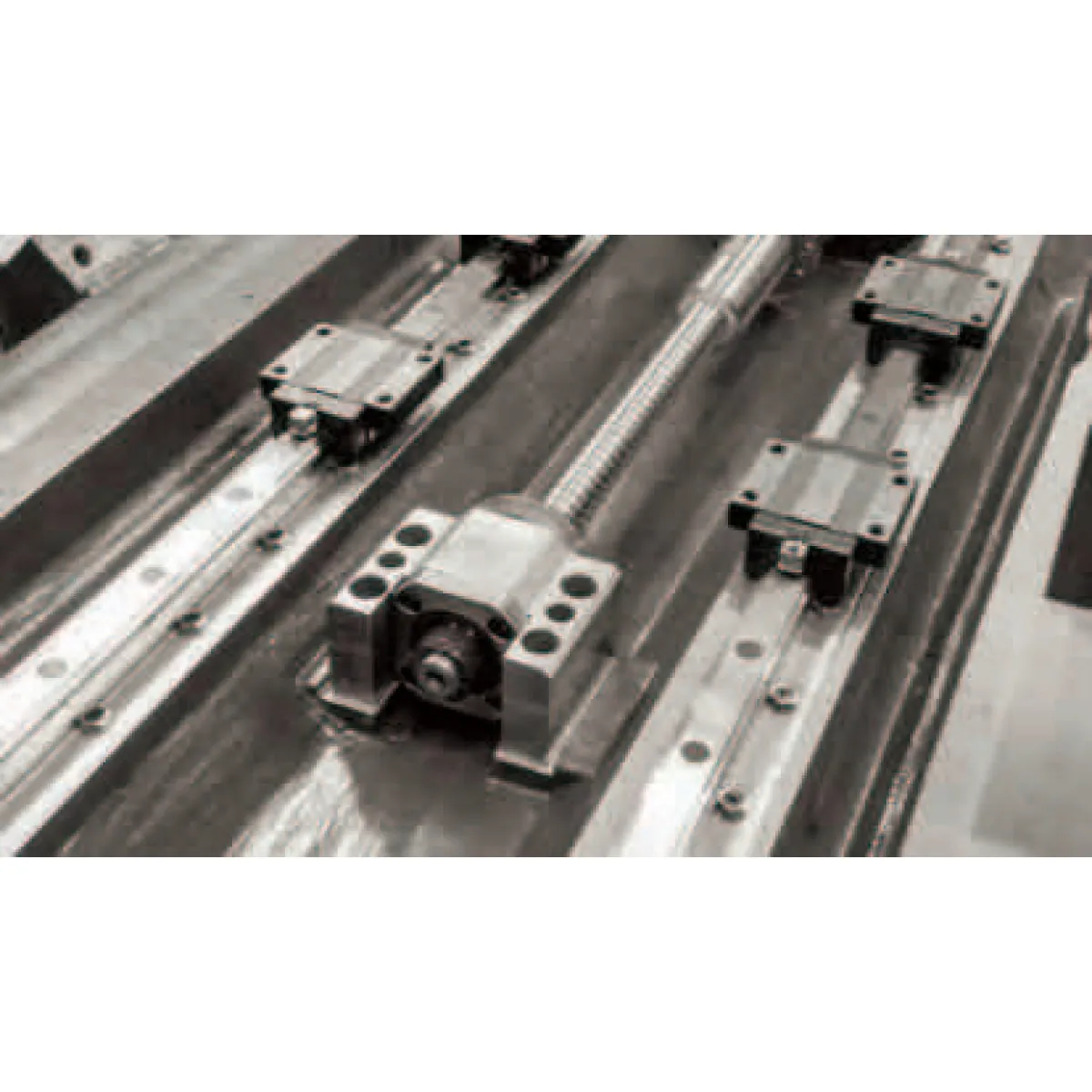

  • Закалени и прецизно шлифовани сачмено-винтови двойки за високи скорости на бърз ход по всички оси
  • Размерно стабилните линейни водачи осигуряват дълъг живот благодарение на максималната статична и динамична твърдост
  • Устройство за ръчно измерване на инструментите

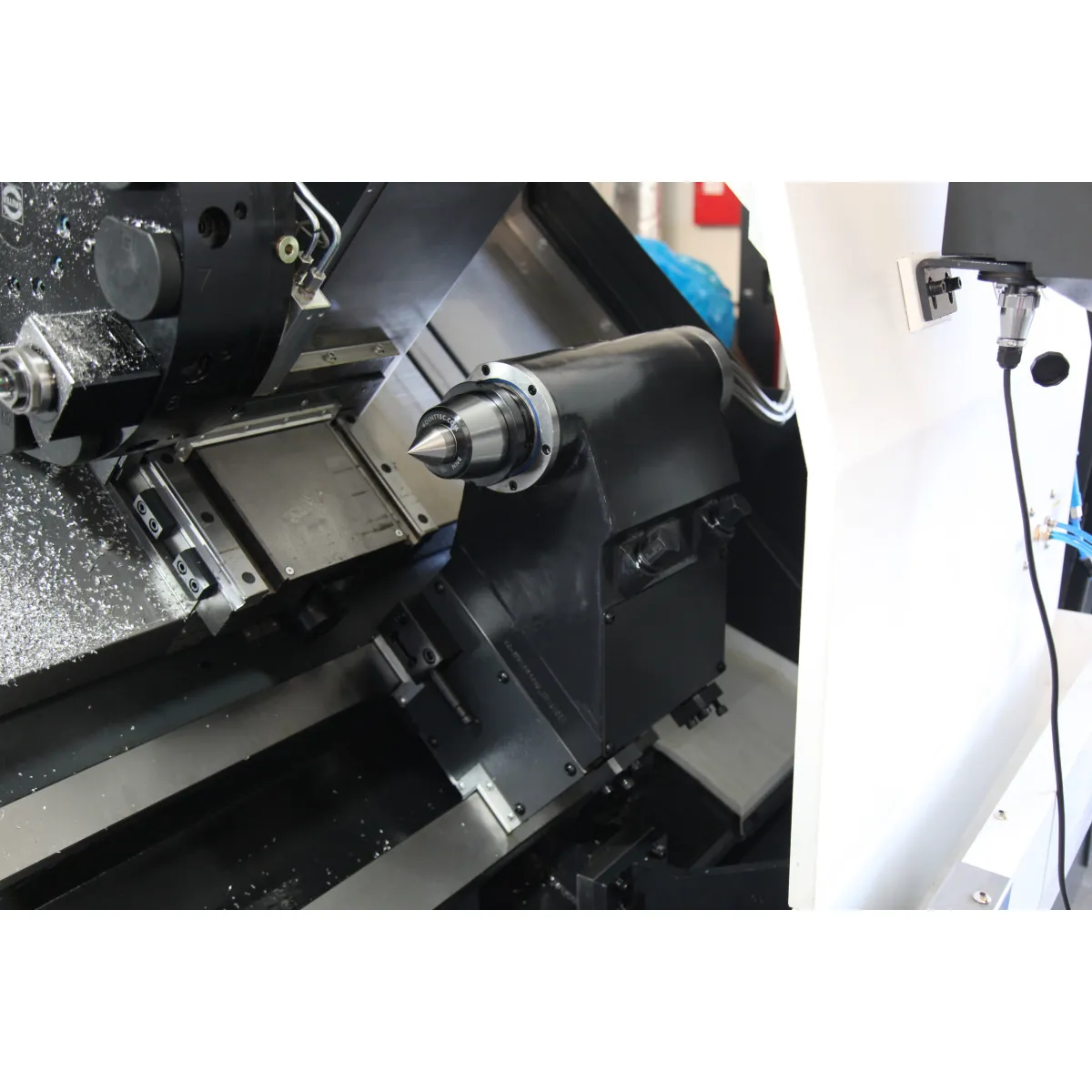

  • Серво задно седло за оптимизирана обработка
  • Топлообменник
  • Преносимият електронен ръчен маховик с разрешаващ бутон и аварийно спиране улеснява много въвеждането на програмите
  • Лентов транспортьор за стружки за ефективно извеждане на стружките
  • Работна лампа, която осветява цялата работна зона
  • Охлаждане с почистващ пистолет

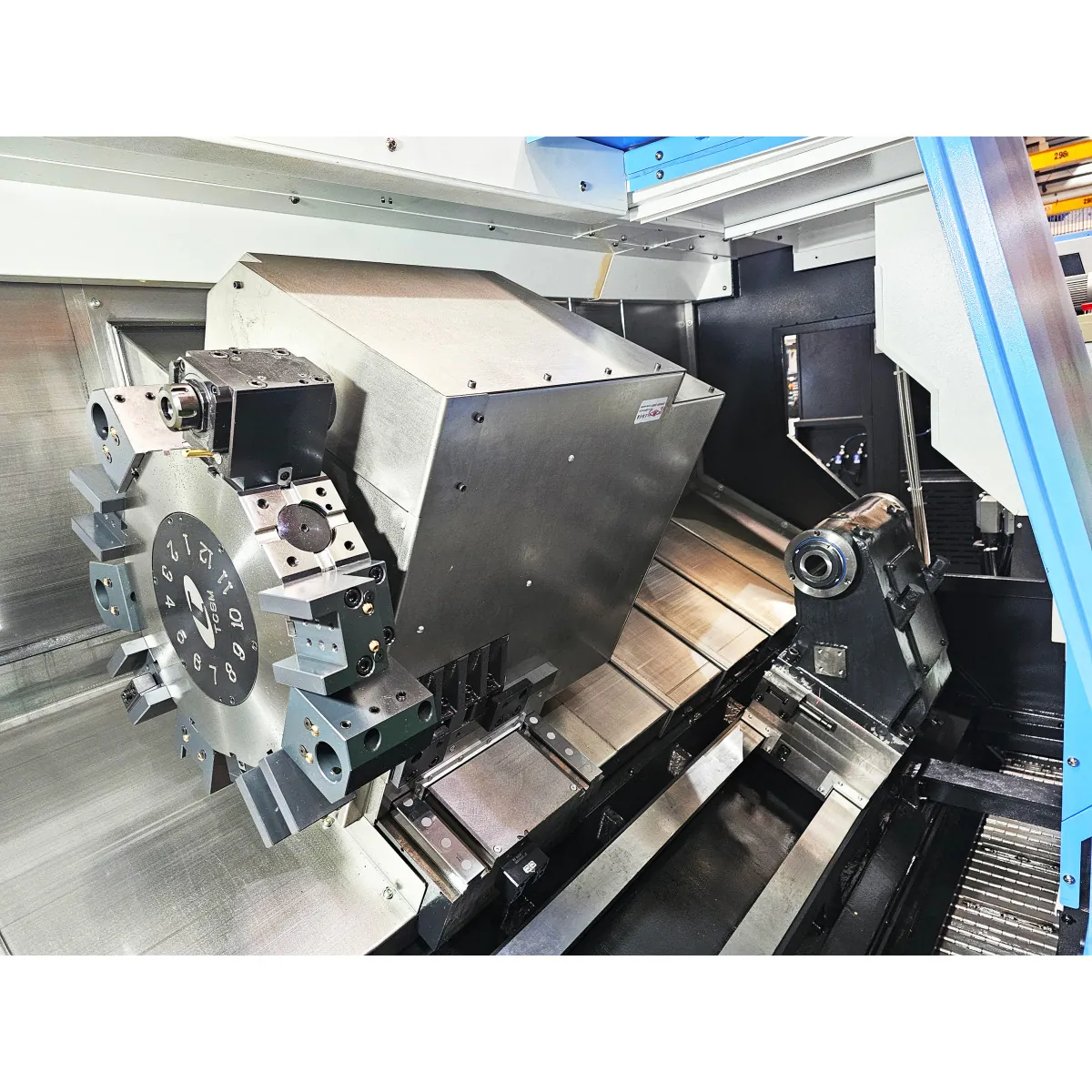

  • Револверна глава със серво задвижване BMT 55 - DIN 1809
  • RJ45, захранване
  • ЕМС (електромагнитна съвместимост)
  • CNC струг с наклонено легло OPTIMUM PREMIUM с оси Y и C — висока скорост, производителност, точност и дълъг живот

16 функционални бутона

  • 8 хоризонтални и 8 вертикални програмируеми бутона дават достъп до всички екрани с няколко натискания

Лесна за работа

  • Пълна QWERTY клавиатура
  • Бутони със защитно фолио
  • Степен на защита IP65

Пулт за управление PPU 270

  • Цветен дисплей 10,4"
  • Лесен софтуер SINUMERIK Operate

Системен софтуер

  • PPU 271 SW 24
  • 3 MB памет на CNC
  • Време за смяна на блок 3 ms
  • 128 инструмента

Пълен пакет

  • Safety Integrated
  • Разпознаване и обработка на остатъчния материал
  • Програмиране по работни стъпки ShopMill
  • Работа с мрежово устройство
  • 3D симулация
  • Паралелно изобразяване на обработката

Допълнителен пакет SIEMENS OSS Plus

  • 12 месеца; кат. № 3589020
  • 24 месеца; кат. № 3589021
  • 36 месеца; кат. № 3589022

Окомплектовка

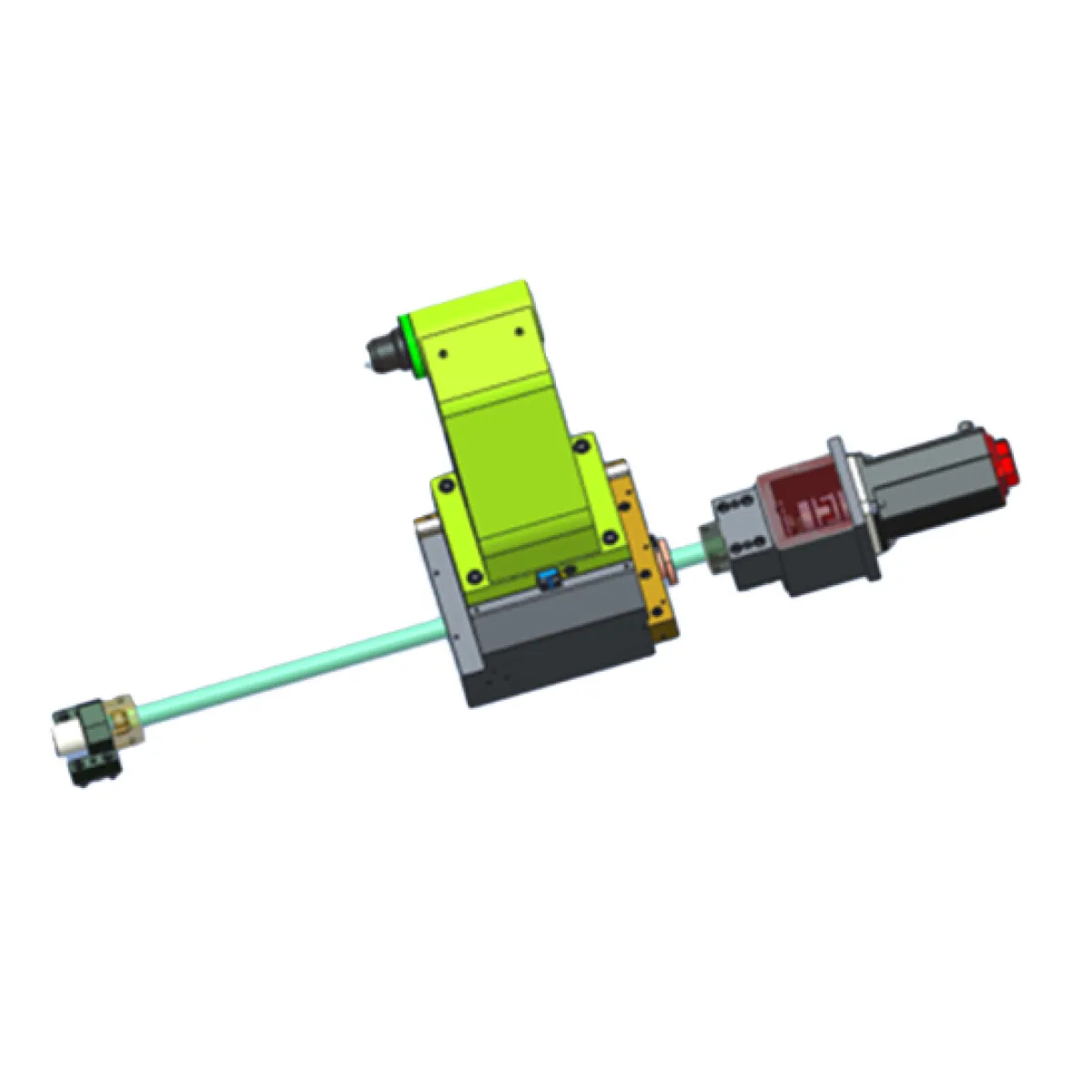

  • Аксиален държач за задвижвани инструменти
  • 2 радиални държача за задвижвани инструменти
  • 3 държача за пробивни инструменти
  • 5 държача за външна обработка
  • Челен държач за инструмент
  • Борщанга Ø 20 мм
  • Борщанга Ø 25 мм
  • Борщанга Ø 32 мм

Данните са от описанието на продукта. За уточнение на параметър се обадете на +359 882 477 388.

Доставка, гаранция и сервиз

Доставка по договаряне

  • Налични продукти: доставят се в рамките на същия ден или на следващия работен ден след потвърждение на поръчката.
  • Неналични продукти: срокът за доставка е 7 работни дни, освен ако не бъде уточнено друго от наш служител.
  • Pigeon Express превозва пратки до 400 кг. За тази машина начина и цената на доставката уточняваме с Вас при потвърждаване на поръчката.
Тегло за доставка
5200 кг
Габарити
4930 × 2220 × 2180 мм
Условия за доставка

Гаранция

„Гаранционният срок за всички физически лица е 24 месеца, а за всички юридически лица е 12 месеца, освен ако не е упоменато друго в описанието на продукта.“
